当前位置: 首页 >产品中心 >LLCC68>E220-900M30S LLCC68 lora无线模块

E220-900M30S LLCC68 lora无线模块

芯片方案:LLCC68

载波频率:850.125~930.125MHz

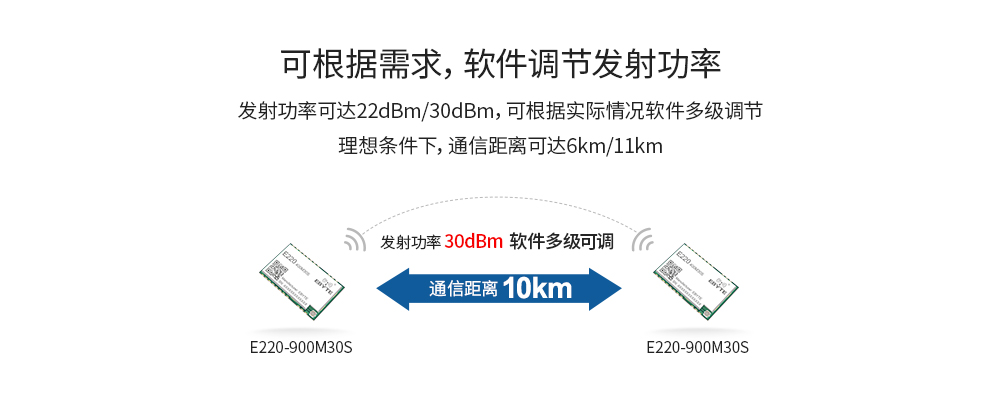

发射功率:30dBm

通信距离:10km

产品尺寸:38.5*24mm

产品简介:E220-900M30S是基于Semtech公司生产的全新一代LoRa 射频芯片 LLCC68 为核心自主研发的最大功率为 1W 并适用于 868/915MHz 贴片式 LoRa 无线模块,使用工业级高精度 32MHz 晶振。

E220_01
E220_02
E220_04
E220_05
E220_06
E220_08
E220_10
E220_11
E220_12
E220_13
E220_14

主要参数描述
备注
参考距离
10km

晴朗空旷,天线增益 3.5dBi,天线高度 2.5 米,空中速率

2.4kbps

FIFO
256Byte

单次发送最大长度

晶振频率
32MHz

无源晶振,推荐 24pF

调制方式
LORA

推荐使用 LORA 调制方式

封装方式
贴片式

-

接口方式
2.54mm

邮票孔

通信接口
SPI

0~10Mbps

外形尺寸
38.5*24mm

-

射频接口
IPEX/邮票孔

等效阻抗约 50 欧姆


主要参数最小值典型值最大值单位条件
工作电压
355.5V超过 5.5V 永久烧毁模块
工作频段
850868/915
930MHz
支持 ISM 频段
通信电平-3.3-V使用5V TTL 有风险烧毁
发射电流-
700-mA瞬时功耗
接收电流-14
-mA
-
休眠电流-0.7-uA软件关断
工作温度
-40-
+85工业级
最大发射功率
29.53030.5dBm
-
接收灵敏度
-
-129
-
dBm

-124dbm,BW_L=125kHz,SF = 7,LORA

TM;

-129dbm,BW_L=125kHz,SF = 9,LORA

TM;

-121dbm,BW_L=250kHz,SF = 7,LORA

TM;

-129dbm,BW_L=250kHz,SF = 10,LORA

TM;

-117dbm,BW_L=500kHz,SF = 7,LORA

TM;

-127dbm,BW_L=500kHz,SF = 11,LORA

TM;

通信速率(GFSK)
0.6k-300kbps
用户可编程自定义
通信速率(LoRa)
1.76k-62.5kbps
用户可编程自定义

E220_16

序号
引脚引脚方向备注
1GND-

地线,连接到电源参考地

2GND-

地线,连接到电源参考地

3GND-

地线,连接到电源参考地

4GND-

地线,连接到电源参考地

5GND
-

地线,连接到电源参考地

6RXEN
输入

射频开关接收控制脚,连接外部单片机 IO,高电平有效

7TXEN
输入

射频开关发射控制脚,连接外部单片机 IO 或 DIO2,高电平有效

8DIO2
输入/输出

可配置的通用 IO 口(详见 LLCC68 手册)

9VCC
-

供电电源,范围 3~5.5V(建议外部增加陶瓷滤波电容)

10VCC
-供电电源,范围 3~5.5V(建议外部增加陶瓷滤波电容)
11GND-

地线,连接到电源参考地

12GND
-

地线,连接到电源参考地

13DIO1

输入/输出

可配置的通用 IO 口(详见 LLCC68 手册)

14BUSY
输出

用于状态指示(详见 LLCC68 手册)

15NRST
输入

芯片复位触发输入脚,低电平有效

16MISO
输出

SPI 数据输出引脚

17MOSI
输入

SPI 数据输入引脚

18SCK
输入

SPI 时钟输入引脚

19NSS
输入

模块片选引脚,用于开始一个 SPI 通信

20GND-

地线,连接到电源参考地

21ANT-

射频接口,邮票孔

22GND-

地线,连接到电源参考地
