EWT104-BT01蓝牙模块开发板是一款基于E104-BT01蓝牙模组的蓝牙测试套件，可以大幅度的减少用户的开发周期。本文主要介绍EWT104-BT01蓝牙模块模块测试套件作为从机与手机进行连接通信的快速使用教程；蓝牙模块分别作为主机、从机，实现模块间的透传通信教程。

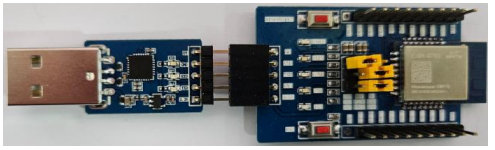

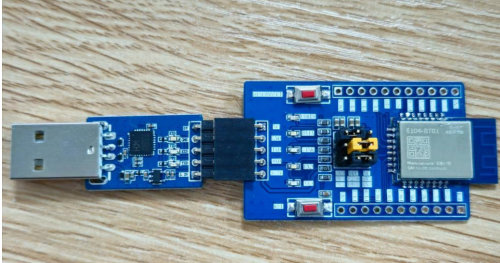

准备2pcs EWT104-BT01 套件和 2pcs E15-USB-T3 串口转换器，按下图进行连接。

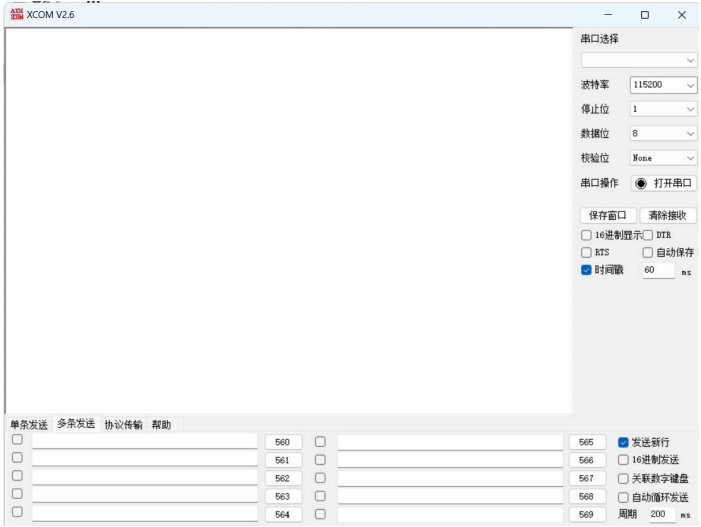

打开Xcom 串口调试助手。
手机及nrf connect app

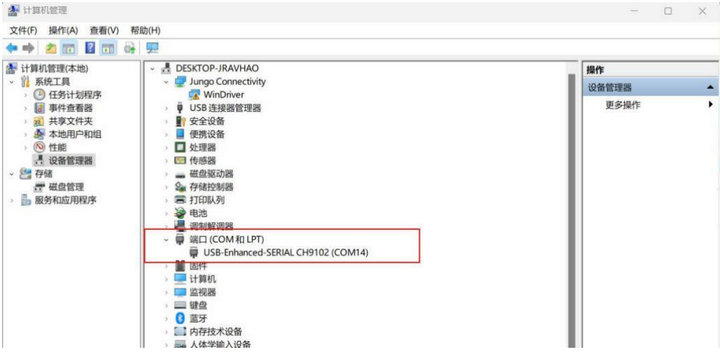

将测试套件接入电脑后可以在设备管理器中看到如下端口
通常Windows 10 以上的系统将会自动安装串口驱动，但是假如测试套件通过 usb 口接入电脑后没有相应端口出现可以先尝试安装串口驱动。
3.1. 将测试套件通过 USB 口接入电脑。测试接入电脑后，可以在 “我的电脑->属性->设备管理->端口中看到相应端口号”。
3.2. 打开 xcom 助手，选择对应的端口号，选择串口参数，点击打开串口。
² 波特率：19200；
² 停止位：1 位；
² 数据位：8 位；
² 校验位：NONE；

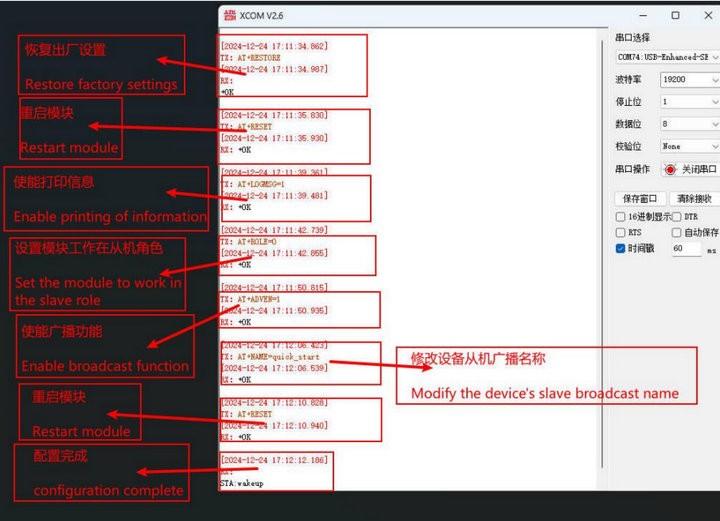

3.3. 按下图步骤配置模组。
3.4. 手机打开 app "nrf connect"。

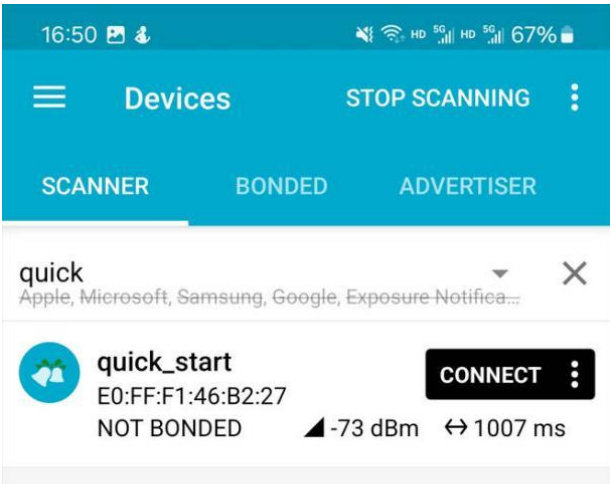

3.5. 找到对应蓝牙模组，点击"connect"按键，连接模组。

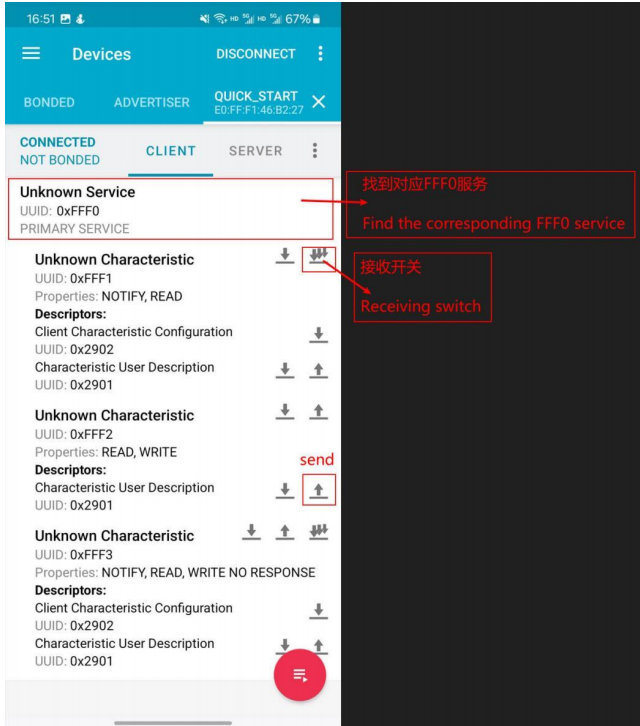

3.6. 找到对应服务，打开对应接收开关，点击"send"。

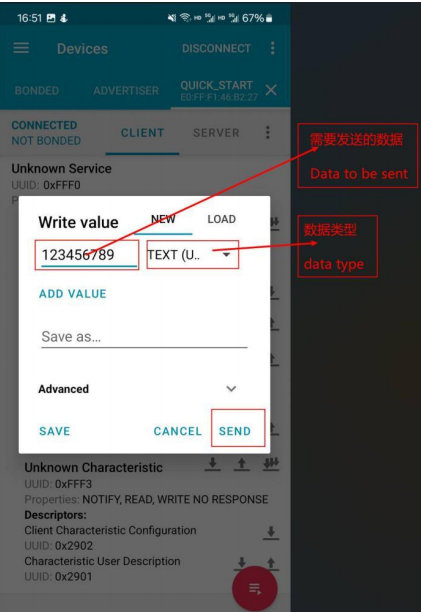

3.7. 输入数据 123456789，选择数据类型，点击发送按钮

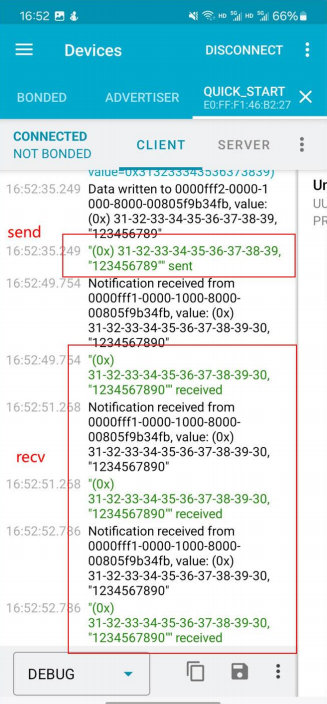

3.8. 界面右滑可以进入日志界面。

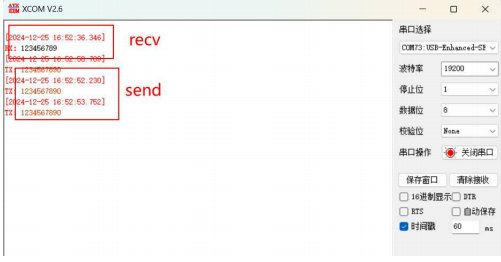

3.9. 套件接收与发送显示。
E104-BT01蓝牙模块分别配置为主机从机角色，完成模块间的数据透传，下面介绍模块间连接通信的过程
· 准备2pcs E104-BT01 的测试套件及 2pcs E15-USB-T3，按下图方式进行连接。

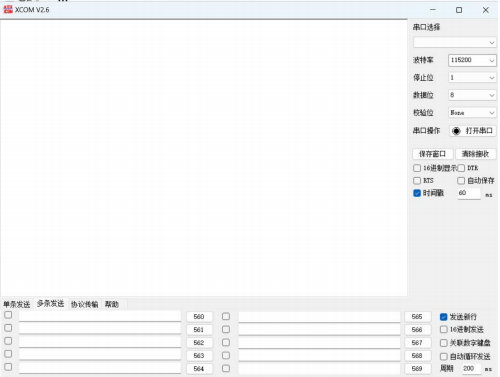

· 打开Xcom 串口调试助手

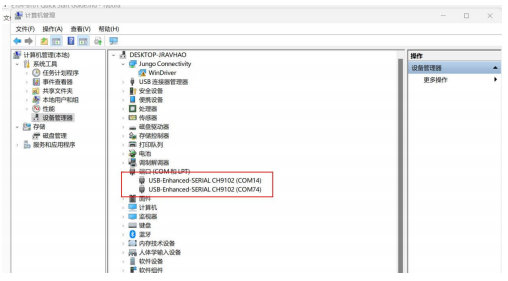

将测试套件接入电脑后可在设备管理器中看到如下端口；
通常Windows 10 以上的系统将会自动安装串口驱动，但是假如测试套件通过usb口接入电脑后没有相应端口出现可以先尝试安装串口驱动；
蓝牙模块间的通信是不需要手机参与的；

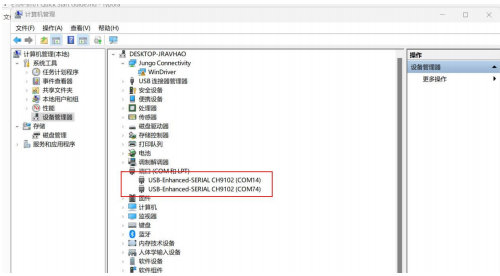

Ø 将测试套件通过USB 口接入电脑。测试套件接入电脑后，可以在 “我的电脑->属性->设备管理->端口中看到相应端口号”，这里分别将测试套件 A,测试套件 B 都接入电脑中可以看到两个端口。
Ø 打开两个XCOM 串口调试助手软件，分别选择两个对应的串口号，选择串口参数，点击打开串口。
² 波特率：19200；
² 停止位：1 位；
² 数据位：8 位；
² 校验位：NONE；
Ø 按照下图步骤将测试套件B 配置为从机角色。

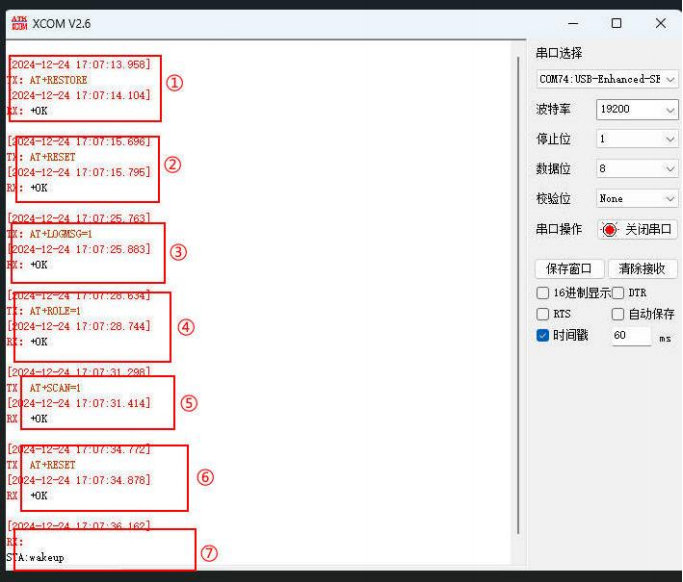

Ø 按照以下步骤将测试套件B 配置为从机角色。
① 恢复出厂模式（factory reset）
② 重新启动模块（Restart module）
③ 使能功能信息输出（Enable functional information output）
④ 设置模块工作在主机角色（Set the module to work in the host role）
⑤ 打开模块的扫描功能（Open the scanning function of the module）
⑥ 重新启动模块（Restart module）
⑦ 到此测试套件 A 的主机功能配置完成
Ø 配置完成后等待模块自动连接。

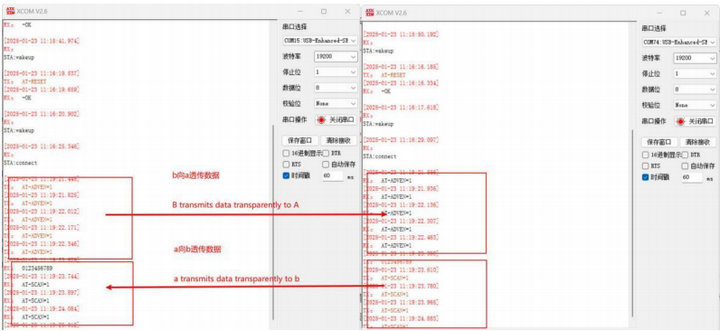

Ø 数据透传测试。
Ø 在MOD引脚没有电平跳变的情况下，模块自动连接后将默认进入透出模式，此时串口所有的数据将被通过蓝牙透传出去。
Ø 在透传模式下进入配置模式，需要对MOD 脚进行电平下拉操作。

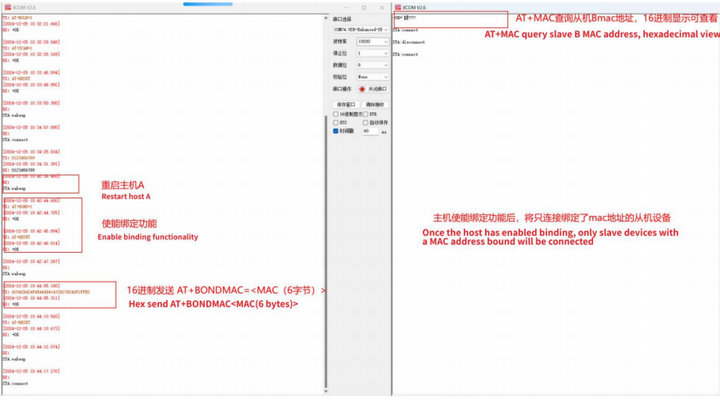

主机A使能绑定功能，如图：

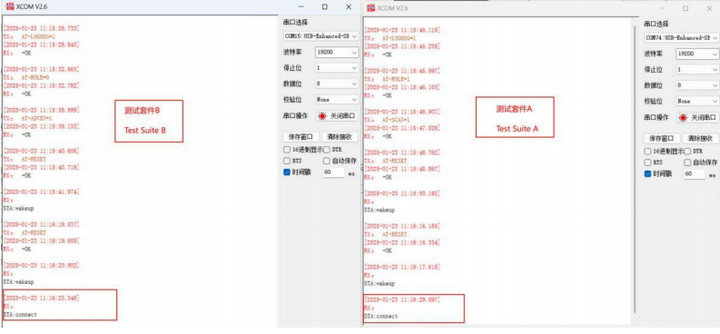

显示：STA:connect 样式的输出后。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多BLE蓝牙模块和蓝牙技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
