EWT104-BT01蓝牙模块开发板是一款基于E104-BT01蓝牙模组的蓝牙测试套件，可以大幅度的减少用户的开发周期。
E104-BT01蓝牙模块采用美国德州仪器（TI）公司原装进口CC2541射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于BLE5.0协议。蓝牙模块引出单片机所有IO口，可进行多方位的开发。
l 支持BLE 5.0；
l 支持主机、从机、观察者三种模式；
l 模块作为主机只支持连接一个从机；
l 支持低功耗；
l 支持普通广播和ibeacon 广播；
l 支持空中配置等。
l EWT104-BT01测试套件（以下简称测试套件）2块；
l E15-USB-T3转接板（以下简称转接板）2块；
l 电脑一台；
l 下载XCOM2.6串口调试助手软件；

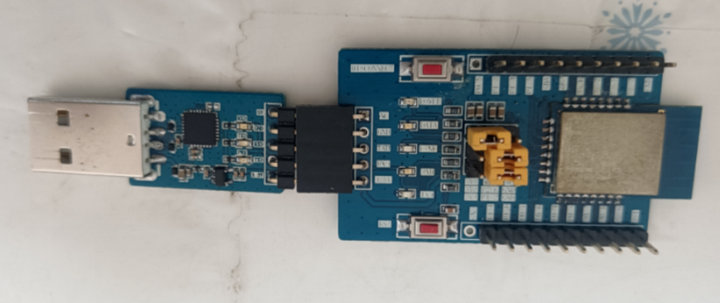

① 、将两个测试套件和两个转接板按照以下图示接好。

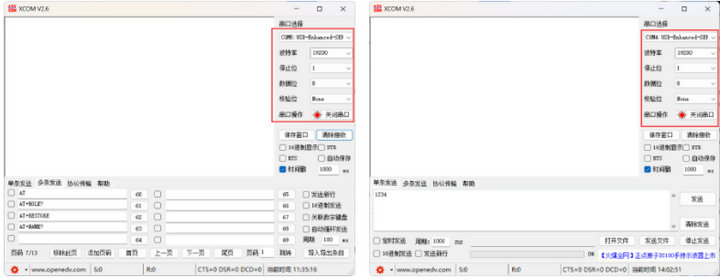

② 、将两个转接板USB插入电脑，打开两个串口调试助手窗口，使用模块默认串口参数19200 8N1打开对应串口(可在电脑设备管理器确定设备对应的串口号)。

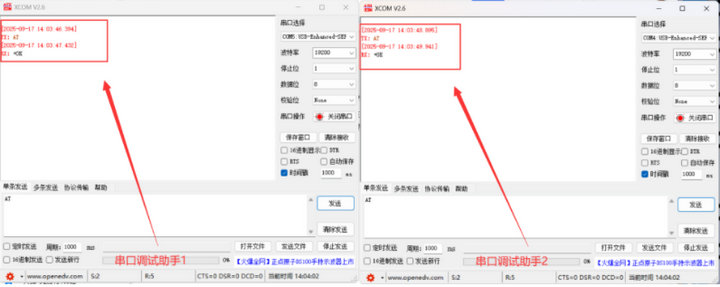

③ 、蓝牙模块未连接蓝牙时处于配置模式，此时作mod引脚无效，连接蓝牙后mod引脚生效，可切换模块的模式。分别在串口调试助手1和串口调试助手2中发送AT，模块回复OK，如下图：

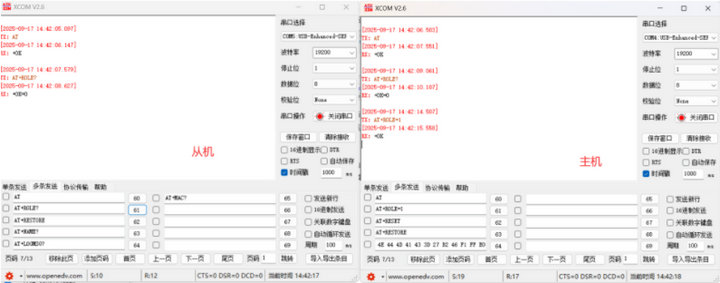

④ 、分别发送查询指令AT+ROLE？查询模块模式，模块出厂默认为从机模式，将串口调试助手2（后续简称主机，串口调试助手1后续简称从机）对应的蓝牙模块发送指令AT+ROLE=1修改为主机，如下图：

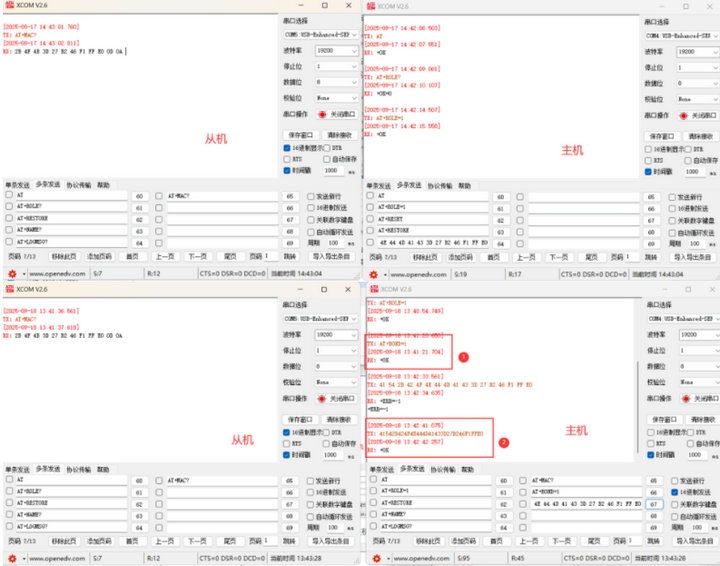

⑤ 、从机串口发送指令AT+MAC？查询 Mac地址为27 B2 46 F1 FF EO（注意使用16进制显示），主机串口16进制发送指令 41 54 2B 42 4F 4E 44 4D 41 43 3D 27 B2 46 F1 FF EO（需要将“AT+BONDMAC=”这个字符串转换为16进制，然后再把Mac地址加上）绑定Mac：

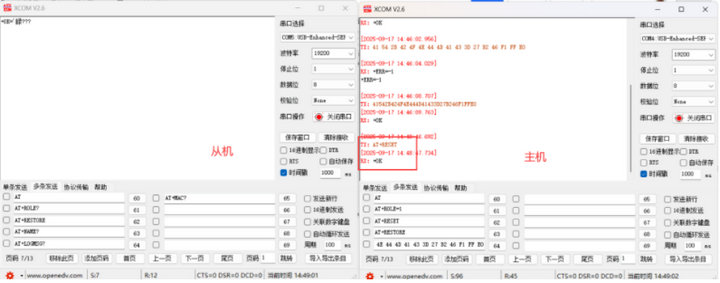

⑥ 、主机发送指令AT+RESET重启主机，再发送指令AT+BOND=1，主机会自动连接从机并进入透传模式

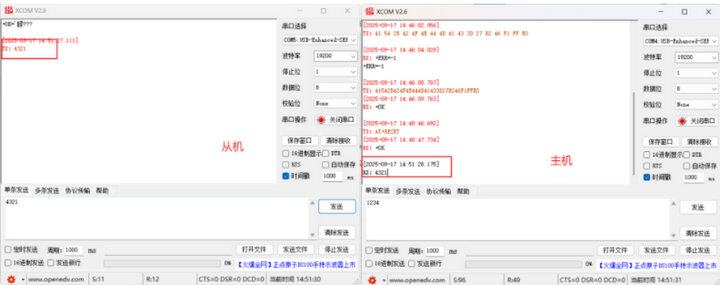

从机发送4321主机收到4321,主机发送1234,从机收到1234
