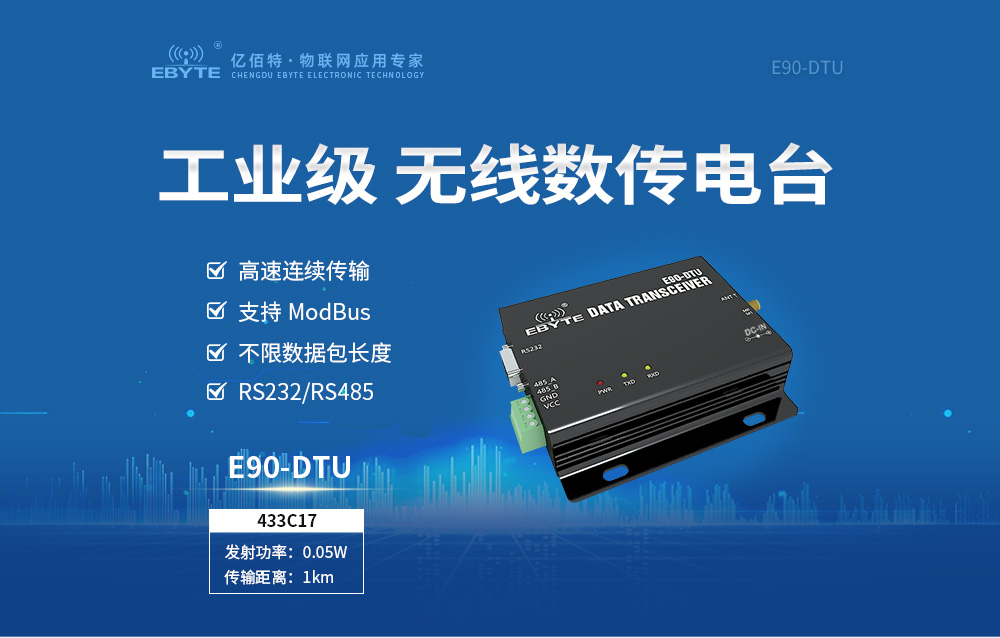

射频参数 | 参数值 | 备注 |
工作频段 | 425~450.5 MHz | 出厂默认 433MHz |
发射功率 | 17dBm | 约0.05W |
空中速率 | N/A | 不可调,空中速率会自动适应波特率 |
参考距离 | 1 km | |
硬件参数 | 参数值 | 备注 |
尺寸大小 | 82 * 62 * 25mm | 不含SMA |
天线形式 | SMA-K | - |
通信接口 | RS232/RS485 | 标准DB9孔式/3.81接线端子 |
波特率 | 出厂默认9600 | 波特率范围1200~115200 |
缓存容量 | 单次输入无限制(波特率≤57600) | 连续传输,不分包 |
电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
电源电压 | 8 | 12 | 28 | V | |
工作温度 | -40 | 20 | +85 | ℃ | |
工作湿度 | 10 | 60 | 90 | % | |
储存温度 | -40 | 20 | +125 | ℃ |
脚号 | 名称 | 功能 | 说明 |
1 | DB-9母型插座 | RS-232接口 | 标准RS-232接口 |
2 | 3.81接线端子 | RS-485、电源接口 | 标准RS-485接口与压线式电源接口 |
3 | PWR-LED | 电源指示灯 | 红色,电源接通时点亮 |
4 | TXD-LED | 发送指示灯 | 黄色,发送数据时闪烁 |
5 | RXD-LED | 接收指示灯 | 黄色,接收数据时闪烁 |
6 | DC电源接口 | 电源接口 | 直插式圆孔,外径5.5mm,内径2.5mm |
7 | 拨码开关 | 拨码开关 | 工作模式控制 |
8 | 天线接口 | SMA-K接口 | 外螺纹内孔,长10mm,特征阻抗50Ω |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:sales@cdebyte.com |
技术咨询 |
【在线提交】:http://www.ebyte.com/apple-technology.aspx |
【联系邮箱】:support@cdebyte.com |
常见问题 |
★ 问:电台不带AUX引脚,如何判断数据已经发送完了? |
答:无法判断,除了看TX灯。 |
★ 问:可否通过现有的软件设置发射启动时间,测的从串口给数据到空口出来延时大概是在100ms左右,有时更高。 |
答:现有软件不能设置,延时跟空速,数据量等有关。 |
★ 问:请问网络ID和扩频因子都能设置吗? |
答:扩频因子根据选择的空速自动设置;地址可设置,扩频因子不能设。 |
★ 问:电脑端连的232接口,设备端连的485接口,数据无法通信。 |
答:先使用电脑直接通讯测试模块是否通讯正常,请先检测设置参数是否正确。 |
★ 问:电台在正常工作情况下,一直发送数据,有没有时间限制或者要求? |
答:512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
★ 问:E90-DTU请帮忙看看: How E90 works是怎么回事? |
答:E90使用方法和其他电台使用方法一致,只是分包长度变长了而已;不支持mesh组网,要组网只能以轮询点对点方式。 |
★ 问:测试的DTU和PLC通信失败,请问该怎么处理呢? |
答:1、确认我们模块正常通信;2、确认RS485接线正确确认PLC;3、设置参数和我们模块参数一致。 |
