接口类型：以太网
工作频率：230M/400M/900M
发射功率：22/30dBm
通信距离：5km/10km
产品尺寸：84*82*25mm
产品重量：130±5g

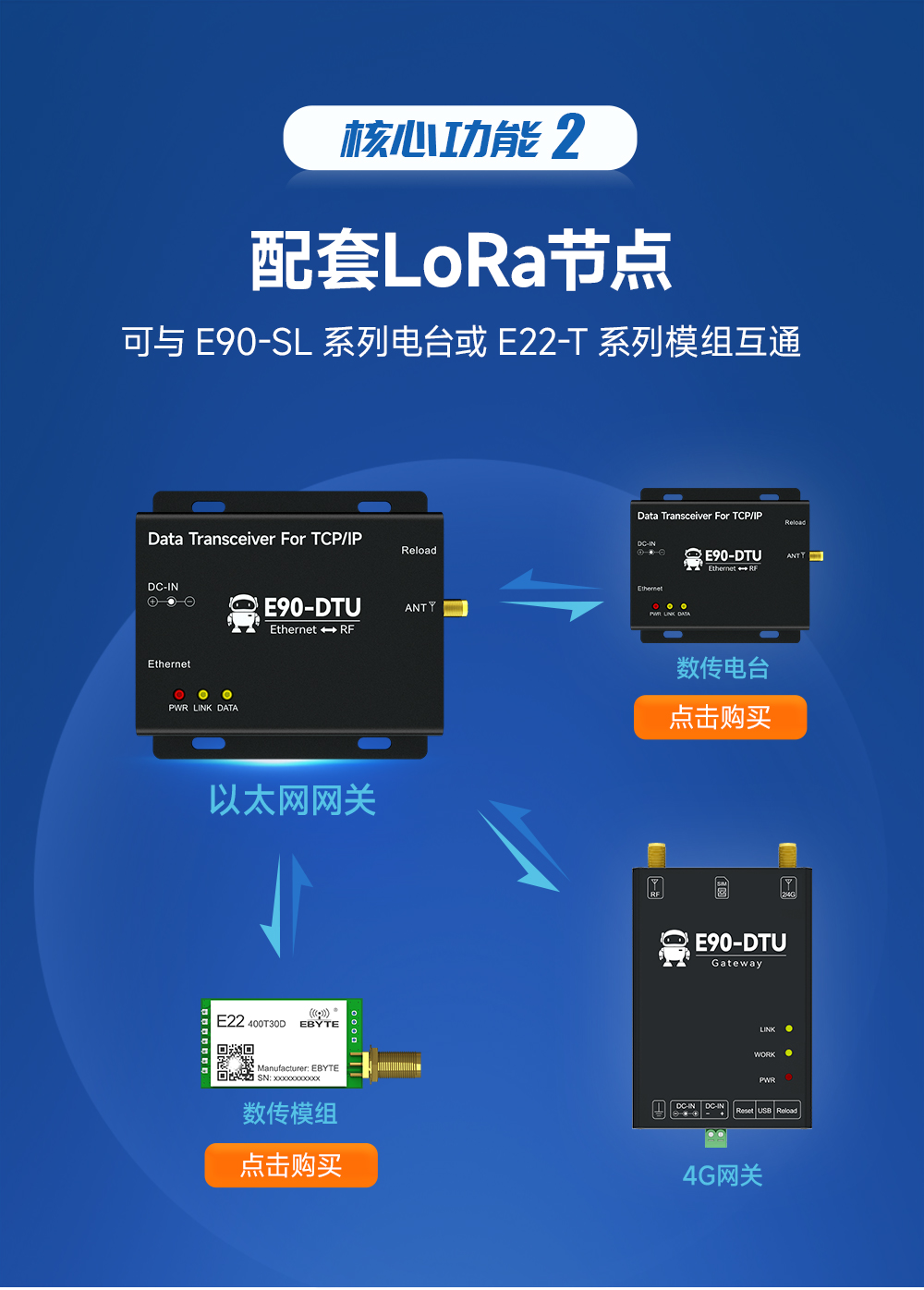

产品简介：E90-DTU(xxxSLxx)E是成都亿佰特基于LoRa通信技术与以太网协议开发的一款支持10M/100M速率的无线网关（以太网接口数传电台）。支持2路Socket，提供 TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六种工作模式，同时在TCP服务器模式支持六路客户端连接。
| 序号 | 项目 | 规格 |
| 1 | 电源电压 | DC8~28V，推荐 12V 或者 24V 供电 |
| 2 | 网口规格 | 标准 RJ45，支持 10/100Mbps |
| 3 | 网络协议 | IP、TCP/UDP、ARP、ICMP、IPv4、MQTT、HTTP |
| 4 | Socket 路数 | 2 路全功能 |
| 5 | Socket 模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 6 | TCP Server 连接 | 支持最多 5 路 TCP 连接 |
| 7 | IP 获取方式 | 静态 IP、DHCP |
| 8 | 域名解析 | 支持 |
| 9 | 域名服务器 | 可自定义，默认 114.114.114.114 |
| 10 | 用户配置 | 网页配置、上位机、AT 指令 |
| 11 | 天线接口 | SMA（外螺、内孔） |
| 12 | 工作温度 | -40 ~ +85℃，工业级 |
| 13 | 工作湿度 | 10% ~ 90%，相对湿度，无冷凝 |
| 14 | 尺寸大小 | 84mm×82mm×25mm |
| 15 | 平均重量 | 130 ± 5g |
| 16 | 储存温度 | -40～+125℃，工业级 |
| 型号规格 | 出厂默认频率 MHz | 频段范围 MHz | 信道间隔 Hz | 信道数 |
| E90-DTU(230SL30)E | 230.125 | 220.125～236.125 | 250K | 0～64（默认 40）半双工 |
| E90-DTU(400SL22)E E90-DTU(400SL30)E | 433.125 | 410.125～493.125 | 1M | 0～83（默认 23）半双工 |
| E90-DTU(900SL22)E E90-DTU(900SL30)E | 868.125 | 850.125～930.125 | 1M | 0～80（默认 18）半双工 |
【注】：在同一区域内使用多组数传电台同时一对一进行通信，建议每组数传电台设置信道间隔 3MHz 以上。
| 型号规格 | 空速范围 | 默认参数 |
| E90-DTU(230SL30)E | 2.4、4.8、9.6、15.6Kbps | 2.4Kbps |
| E90-DTU(400SL22)E E90-DTU(400SL30)E | 2.4、4.8、9.6、19.2、38.4、62.5Kbps | 2.4Kbps |
| E90-DTU(900SL22)E E90-DTU(900SL30)E | 2.4、4.8、9.6、19.2、38.4、62.5 Kbps | 2.4Kbps |
| 型号规格 | 距离 | 备注 |
| E90-DTU(230SL30)E | 10KM | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4Kbps |
| E90-DTU(400SL22)E | 5KM | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4Kbps |
| E90-DTU(400SL30)E | 10KM | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4Kbps |
| E90-DTU(900SL22)E | 5KM | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4Kbps |
| E90-DTU(900SL30)E | 10KM | 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4Kbps |

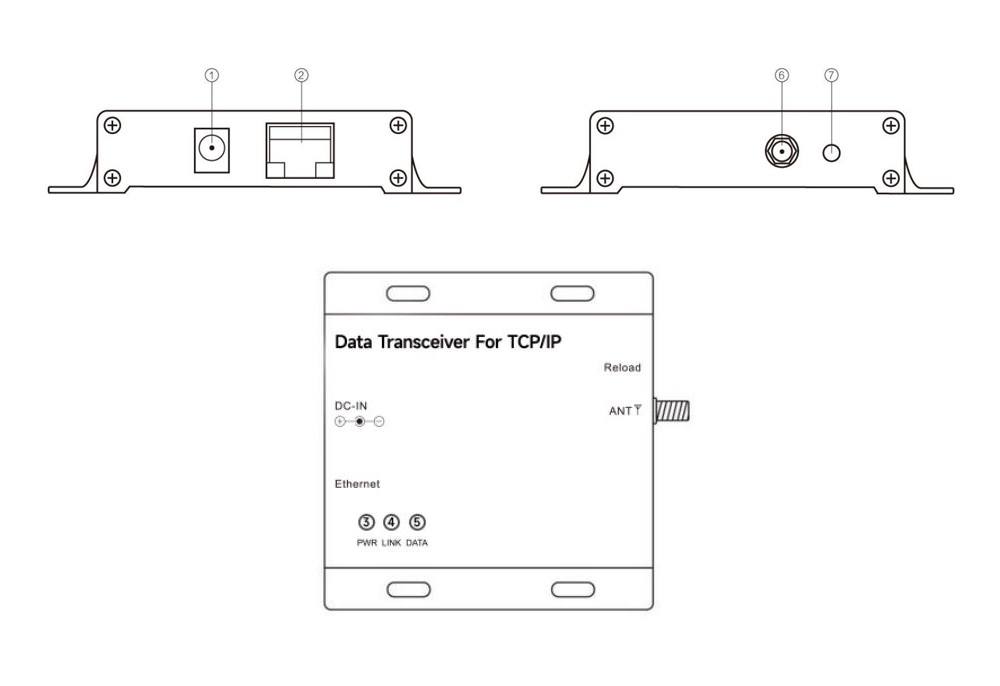

| 序号 | 标识名称 | 功能说明 |
| 1 | DC_IN | 电源接口，8～28V DC 母座(内针直径 2.0mm，孔径 5.5mm) |
| 2 | Ethernet | 以太网接口，标准 RJ45 接口 |
| 3 | PWR | 电源指示灯，红色，接通电源亮起 |
| 4 | LINK | 链路指示灯，绿色 a)熄灭：网线未连接或未连接服务器； b)闪烁：网线连接正常但是链路未连接（2Hz 方波）； c)常亮：网络链路连接成功； |
| 5 | DATA | 串口收发指示灯，黄色，收到服务器下发数据或射频模块数据时闪烁 |
| 6 | ANT | SMA 天线接口（外螺、内孔） |
| 7 | Reload | 恢复到出厂设置按钮 |
