工作频率：225～236MHz
发射功率：42dBm

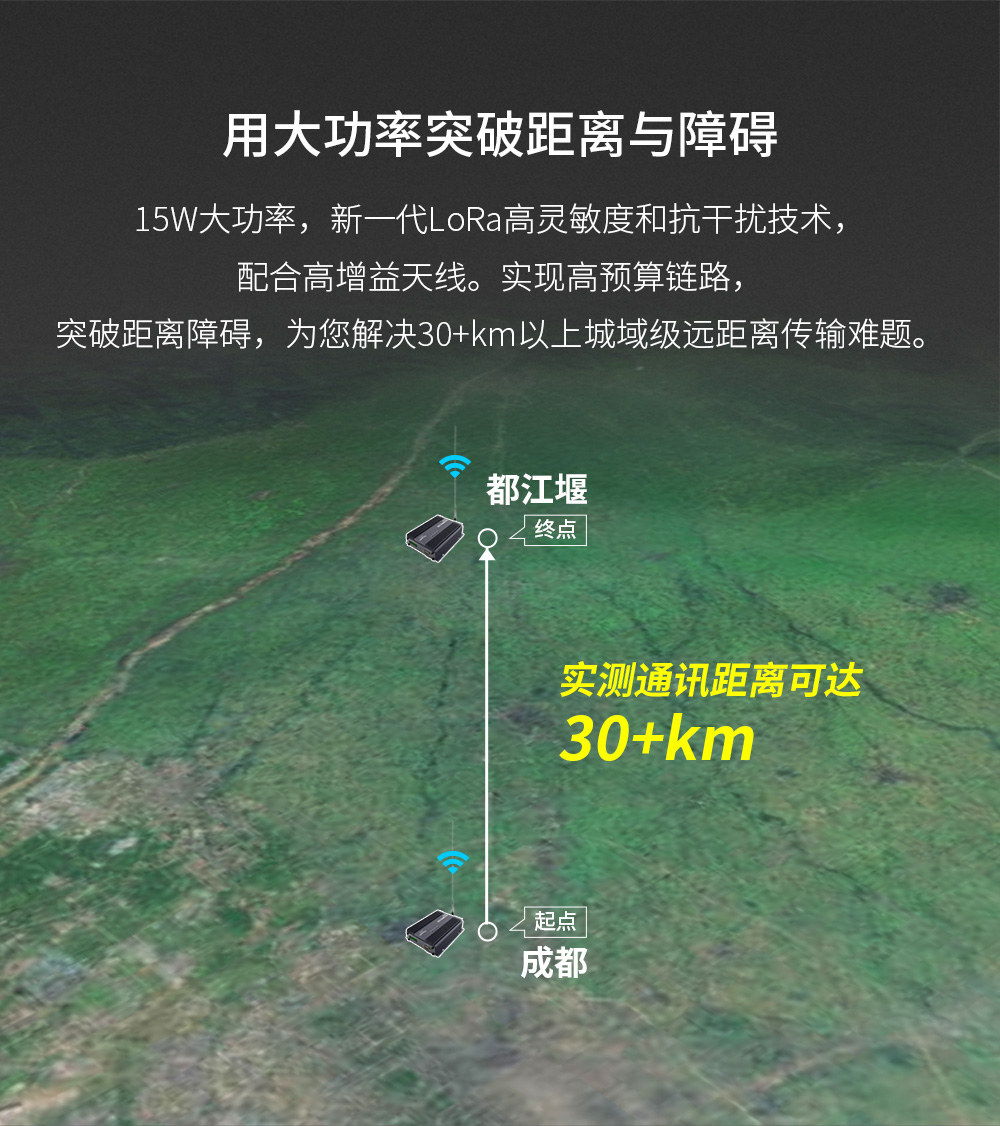

通信距离：30km
产品尺寸：124*109*35.2mm
产品重量：425±5g

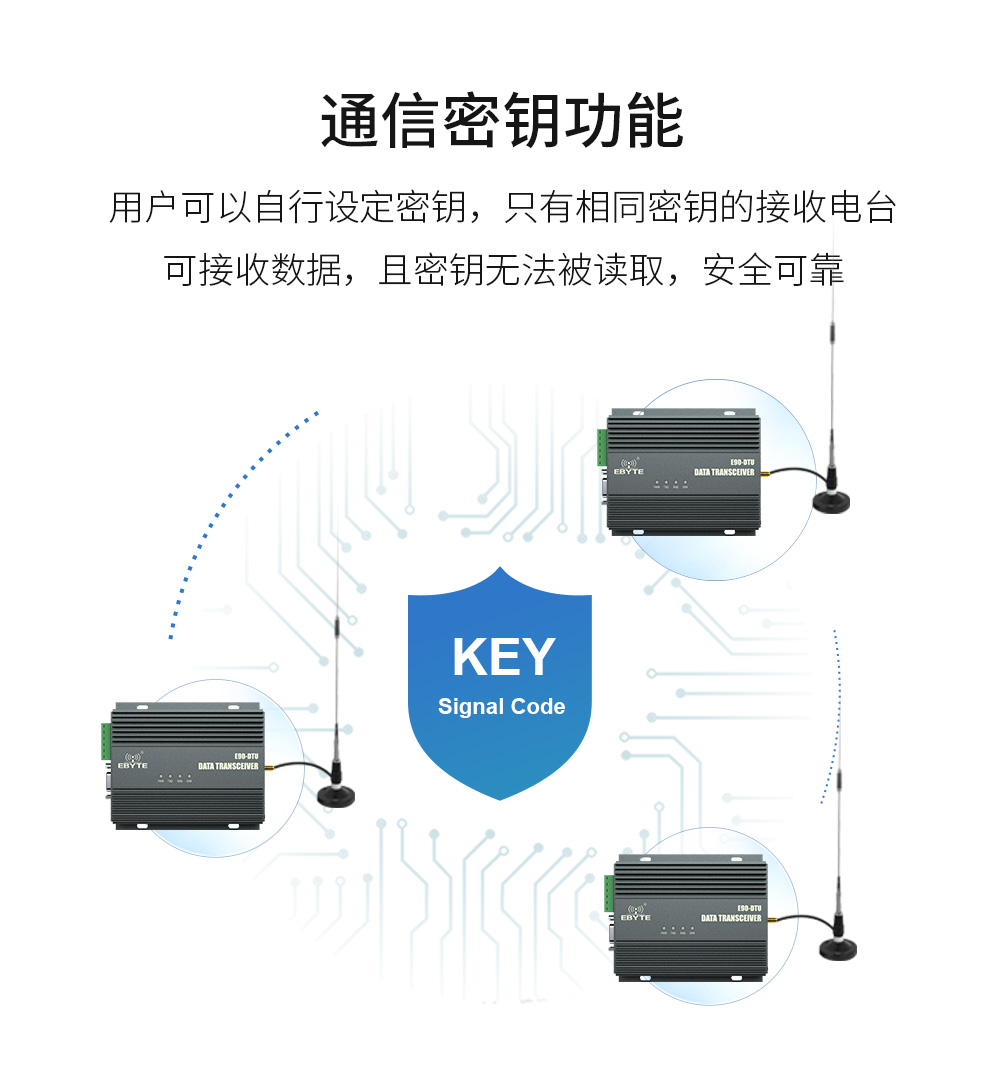

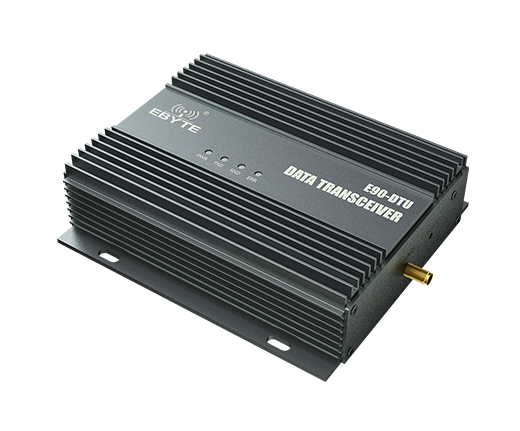

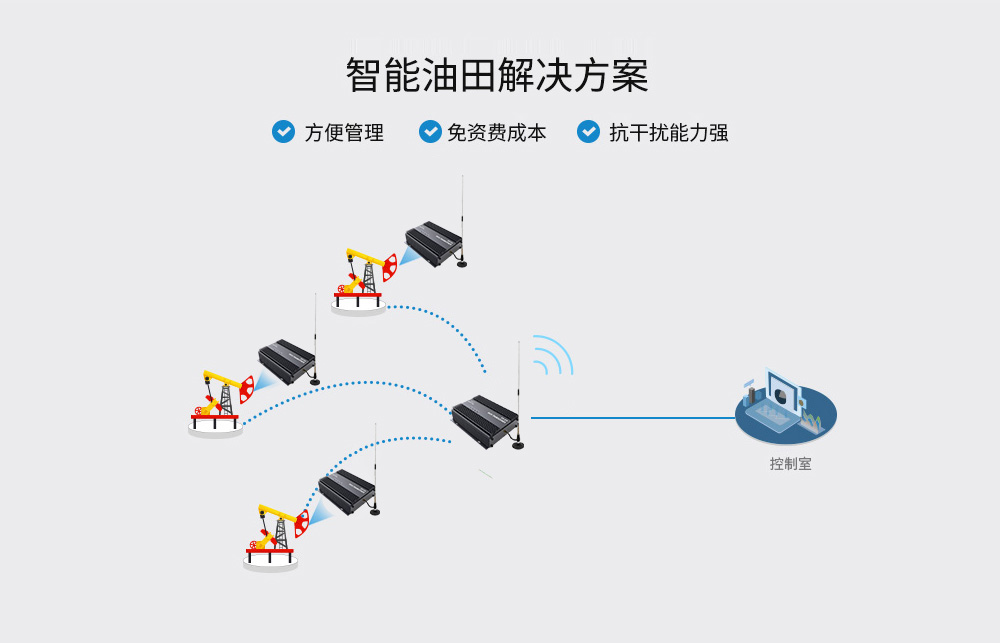

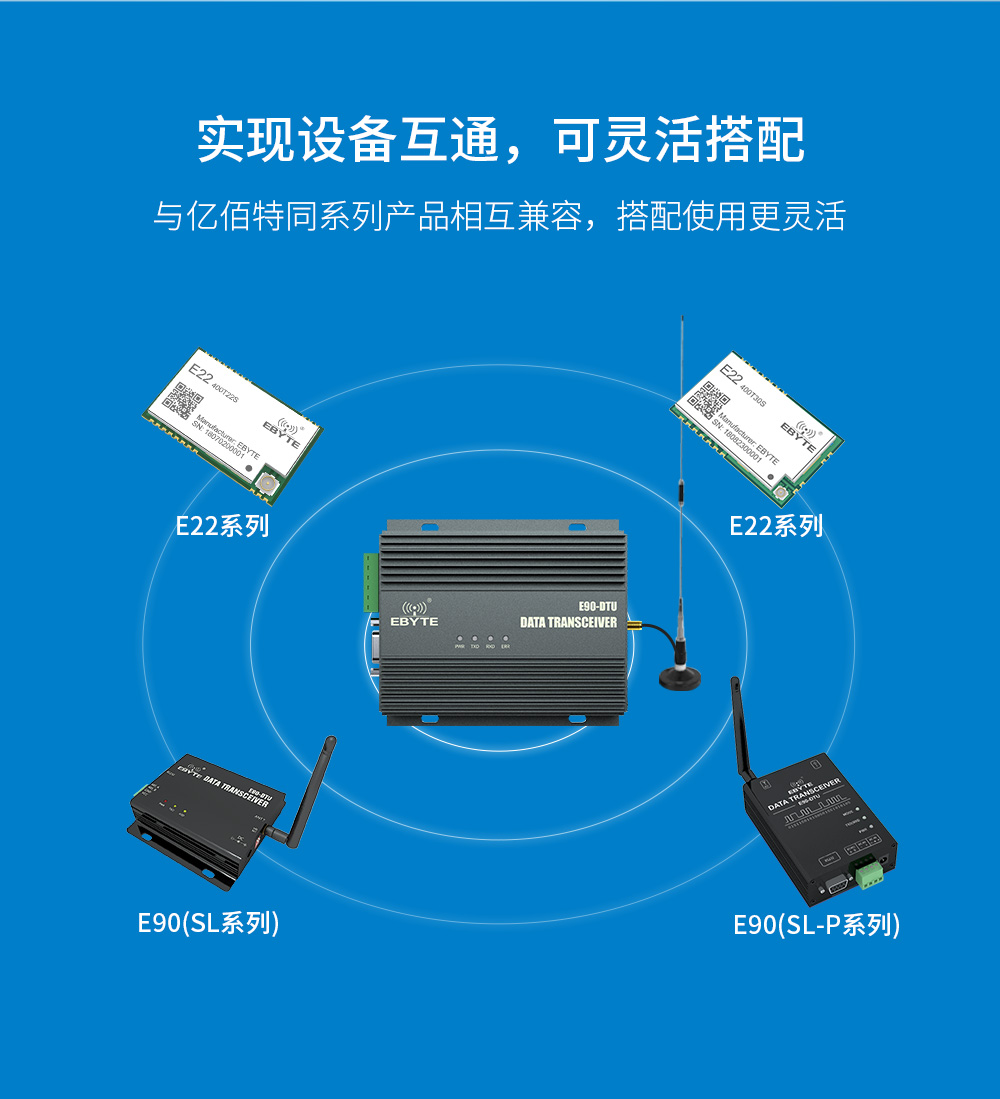

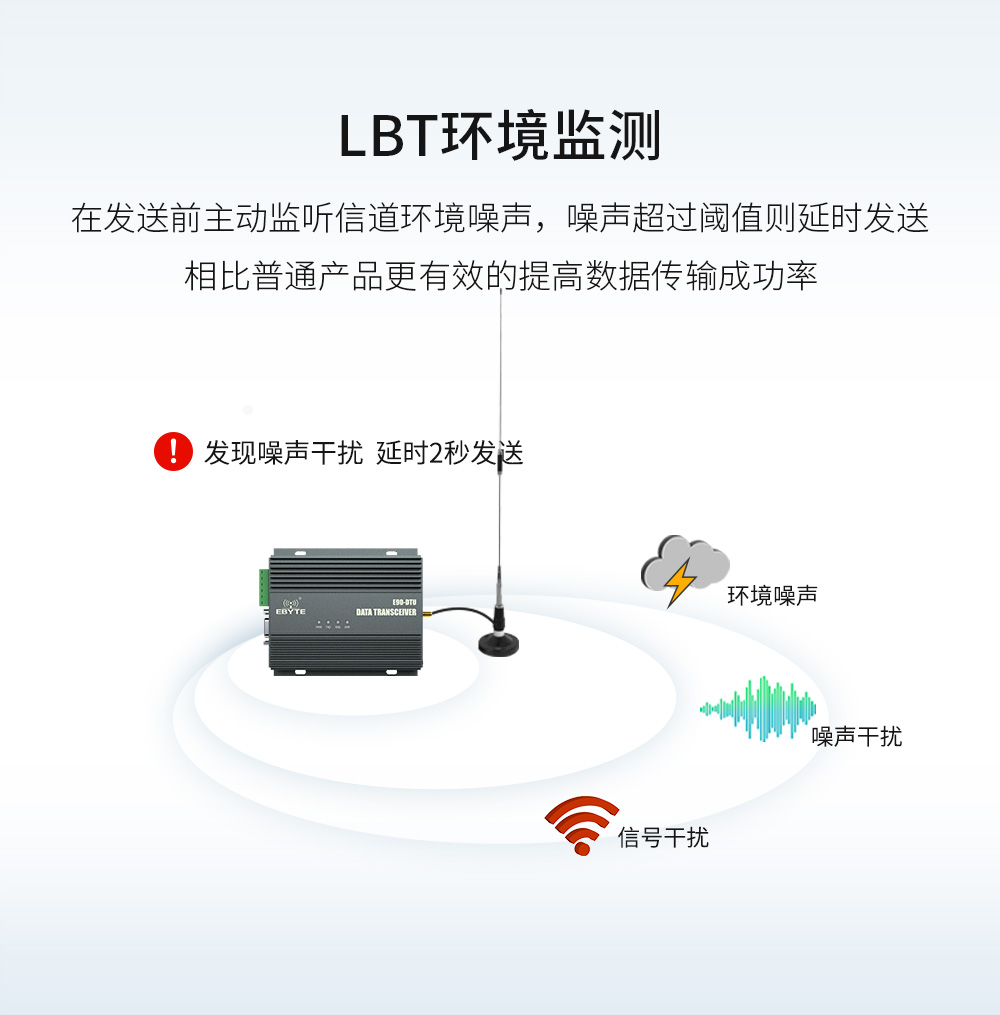

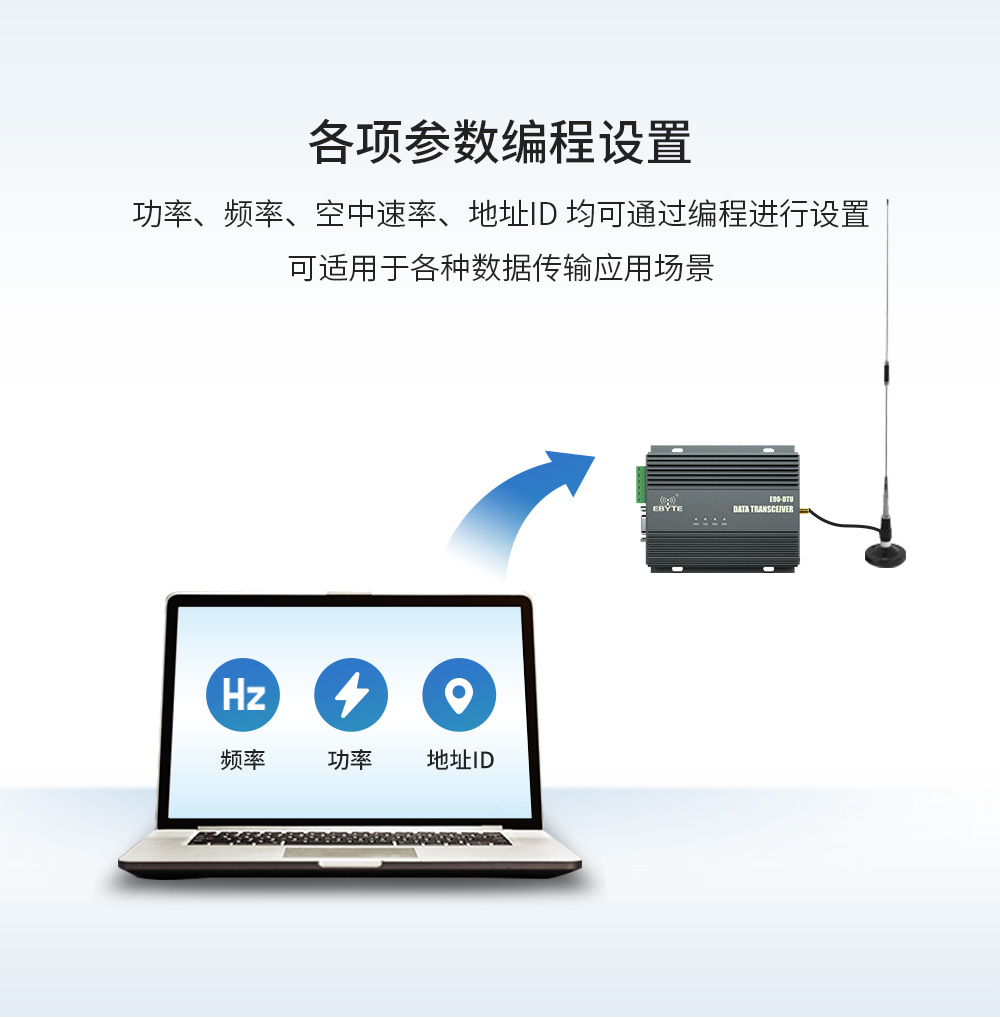

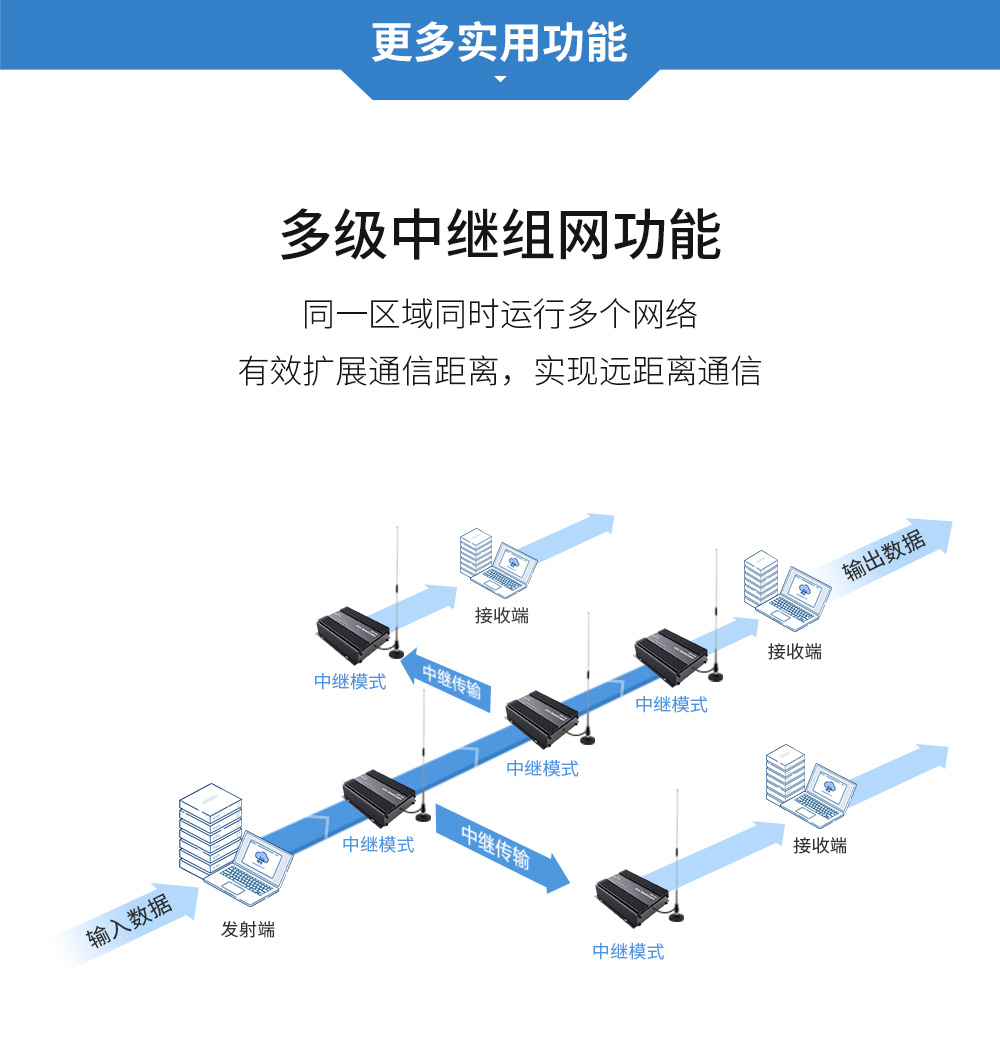

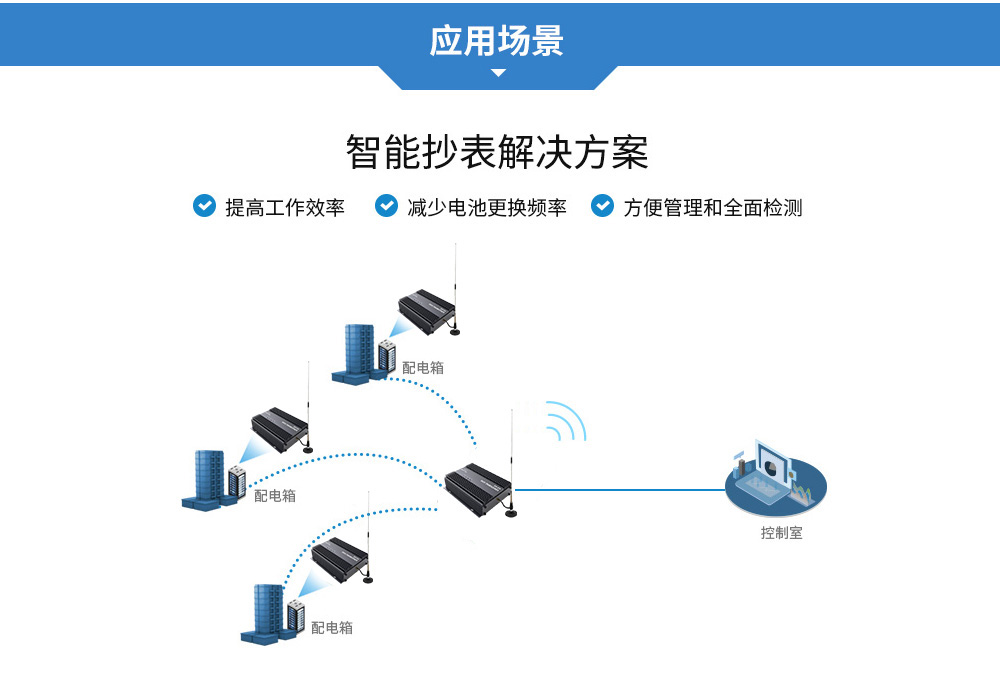

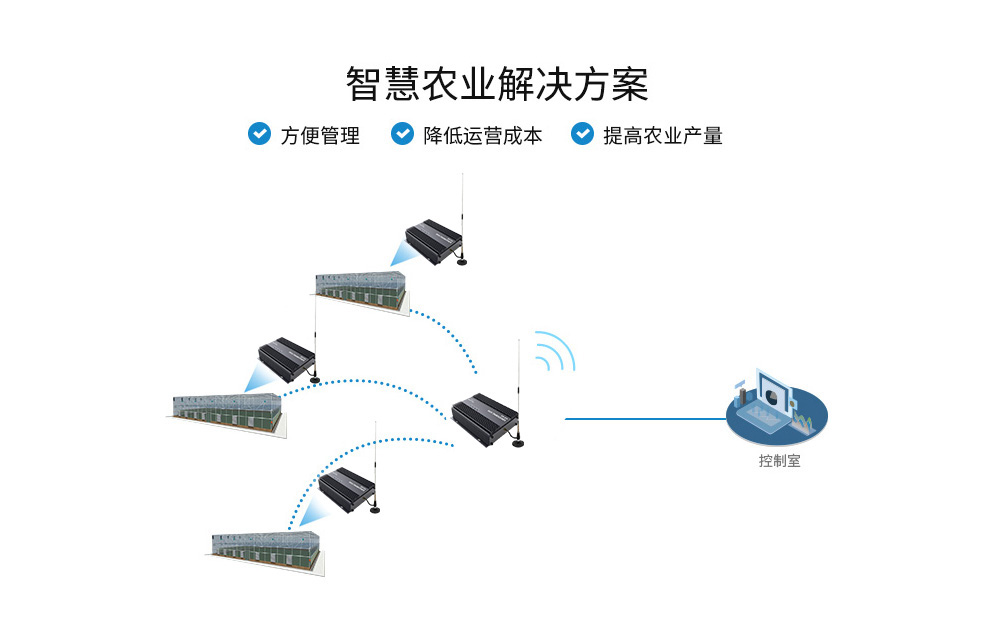

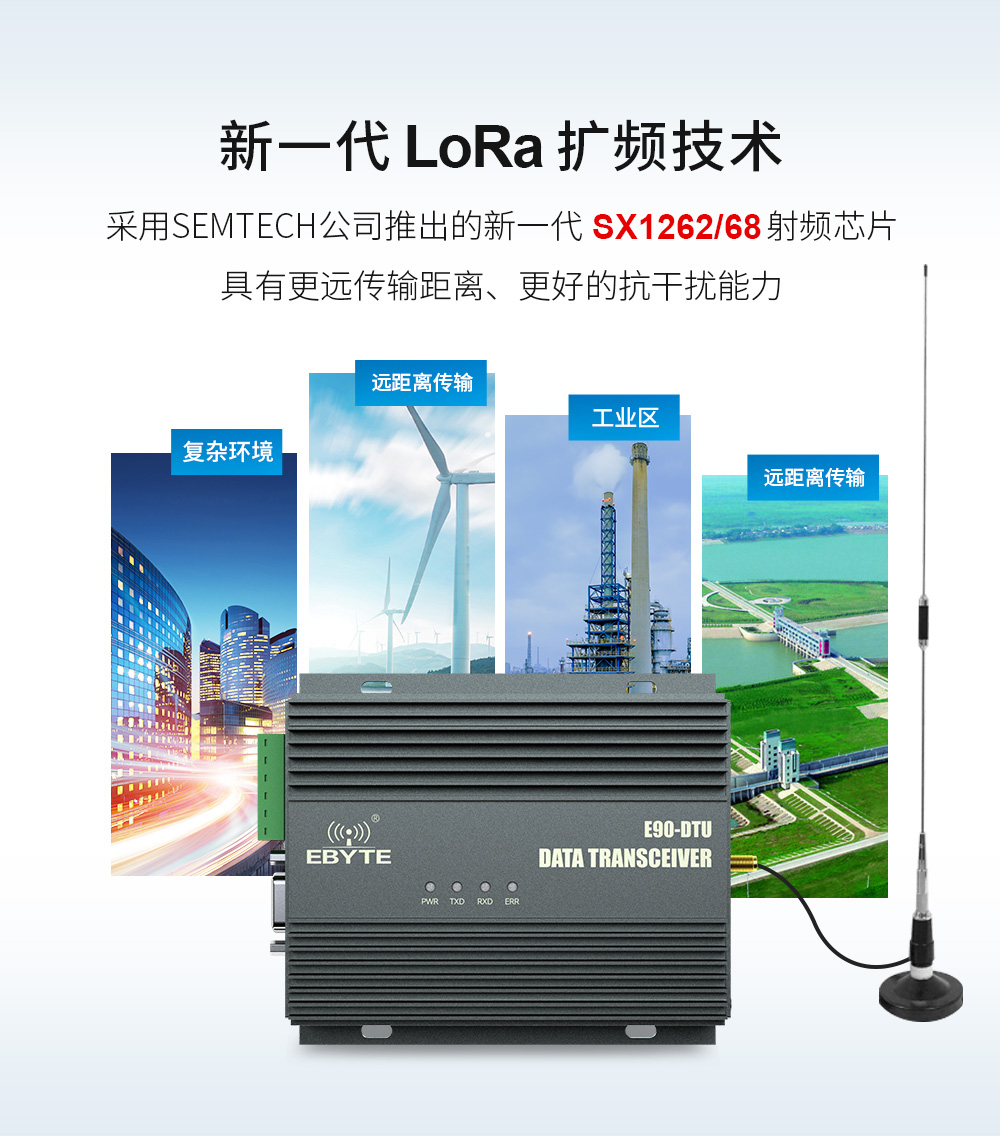

产品简介：E90-DTU(230SL42)是真正的高品质工业级无线数传电台(该电台荣获国家外观设计专利ZL202030009845.3)，采用LORA扩频技术，其强大的抗干扰能力，让无线通信在工业现场更加稳定可靠。电台具有多种传输方式，提供透明RS232/RS485接口。LoRa直序扩频技术将带来更远的通讯距离，且具有抗干扰能力强的优势。具有数据加密功能和FEC前向纠错算法，大大提高安全性、可靠性和传输距离。

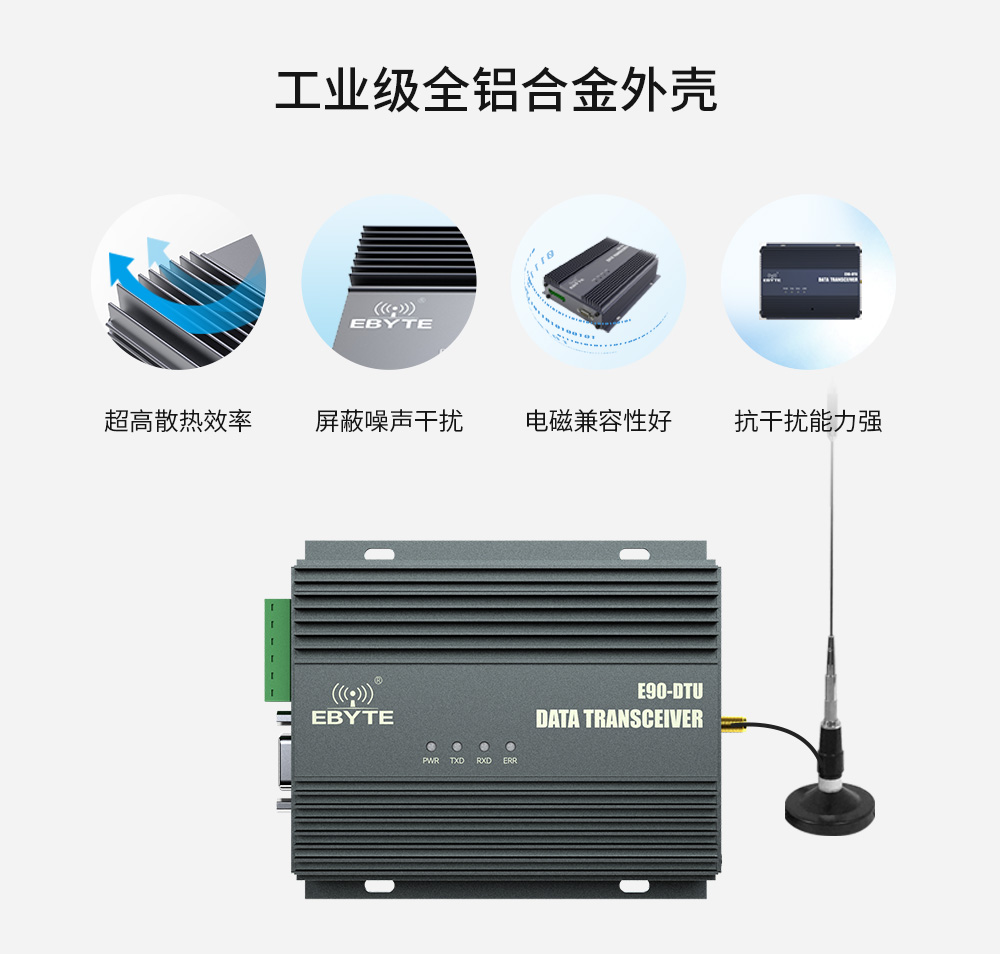

| 型号规格 | 工作频率Hz | 发射功率W | 参考距离km | 规格特性 | 推荐应用场景 |
| E90-DTU(230SL42) | 230M | 15 | 30 | LoRa 扩频抗干扰 | 适用于距离远、易受干扰的环境 |
| E90-DTU(400SL42) | 433.125M | 15 | 30 | LoRa 扩频抗干扰 | 适用于距离远、易受干扰的环境 |
| 型号规格 | 默认频率Hz | 频段范围Hz | 信道间隔Hz | 信道数 |
| E90-DTU(230SL42) | 230M | 225～236M | 0.25M | 45，半双工 |
| E90-DTU(400SL42) | 433.125M | 410.125～493.125M | 1M | 84，半双工 |
| 序号 | 项目 | 规格 | 说明 |
| 1 | 产品尺寸 | 124*109.0*35.2mm | 详见安装尺寸 |
| 2 | 产品重量 | 425g | 重量公差 5g |

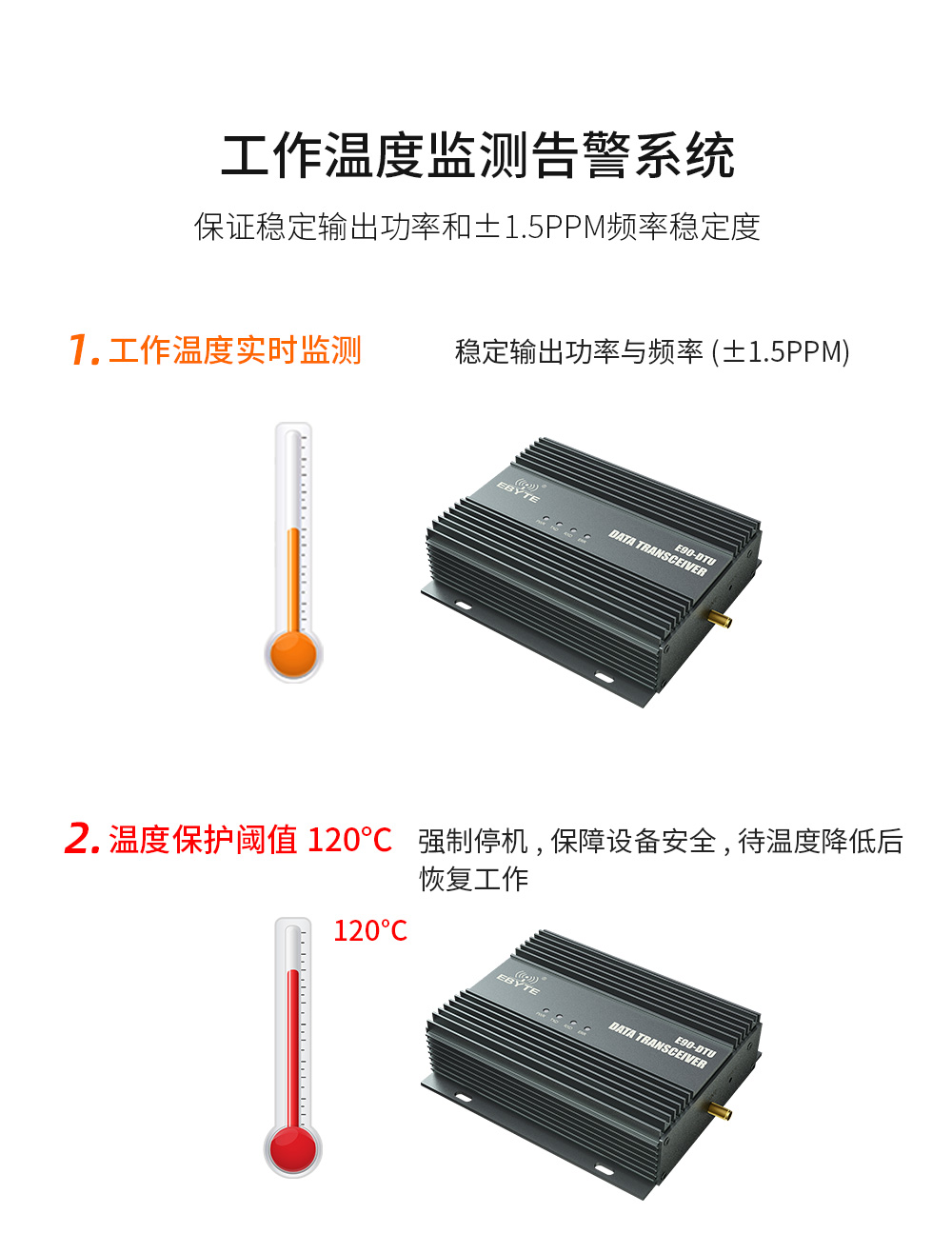

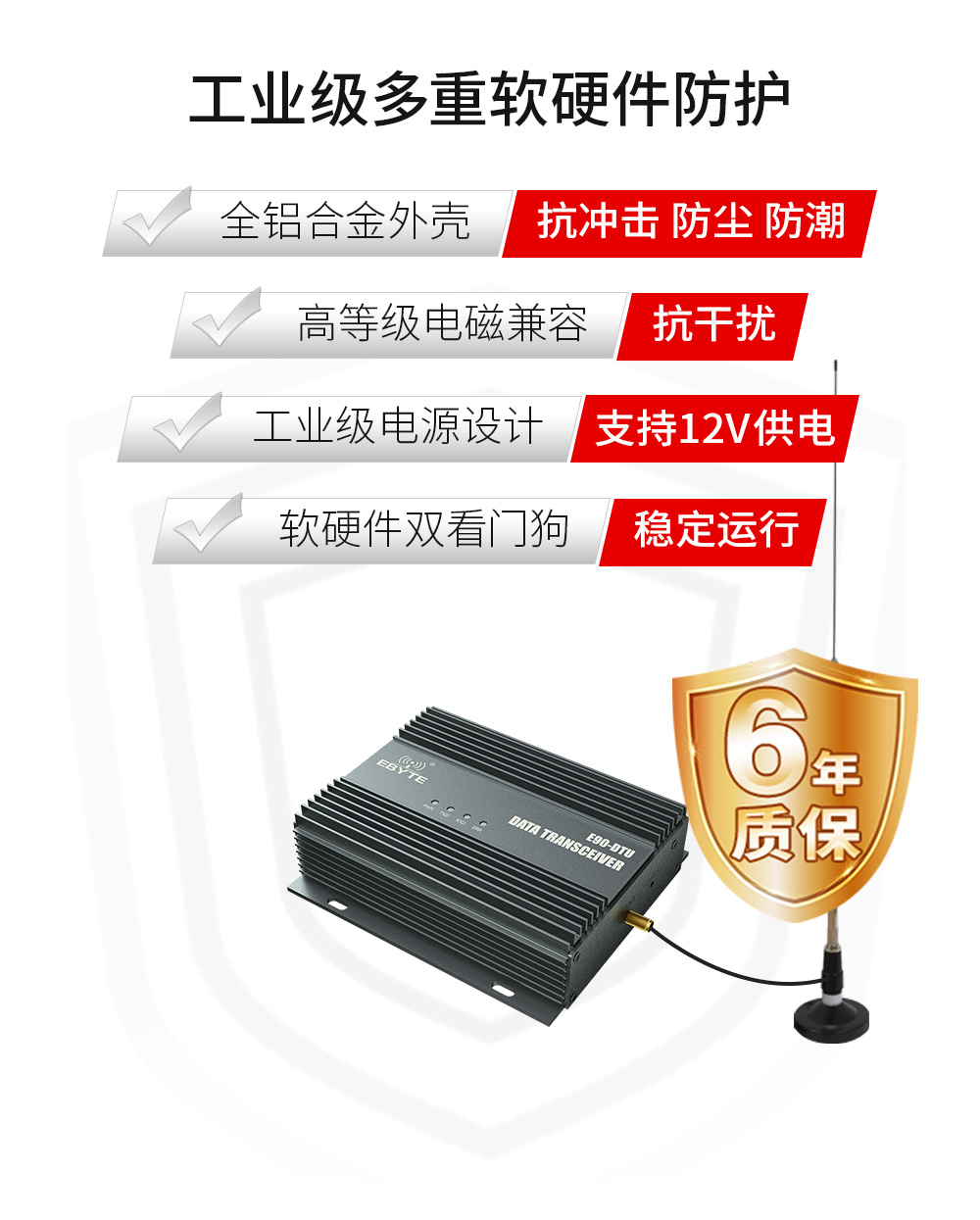

| 3 | 工作温度 | -40℃～+85℃ | 满足工业级使用需求 |
| 4 | 天线阻抗 | 50Ω | 标准 50Ω特征阻抗 |
| 5 | 电压范围 | 12±1V DC | 建议支持瞬间电流 4A |
| 6 | 通讯接口 | RS232/RS485 | 标准 DB9 孔式/5.08 接线端子 |
| 7 | 波特率 | 出厂默认 9600 | 波特率范围 1200～115200 |
| 8 | 地址码 | 出厂默认 0 | 共计 65536 个地址码可设置 |

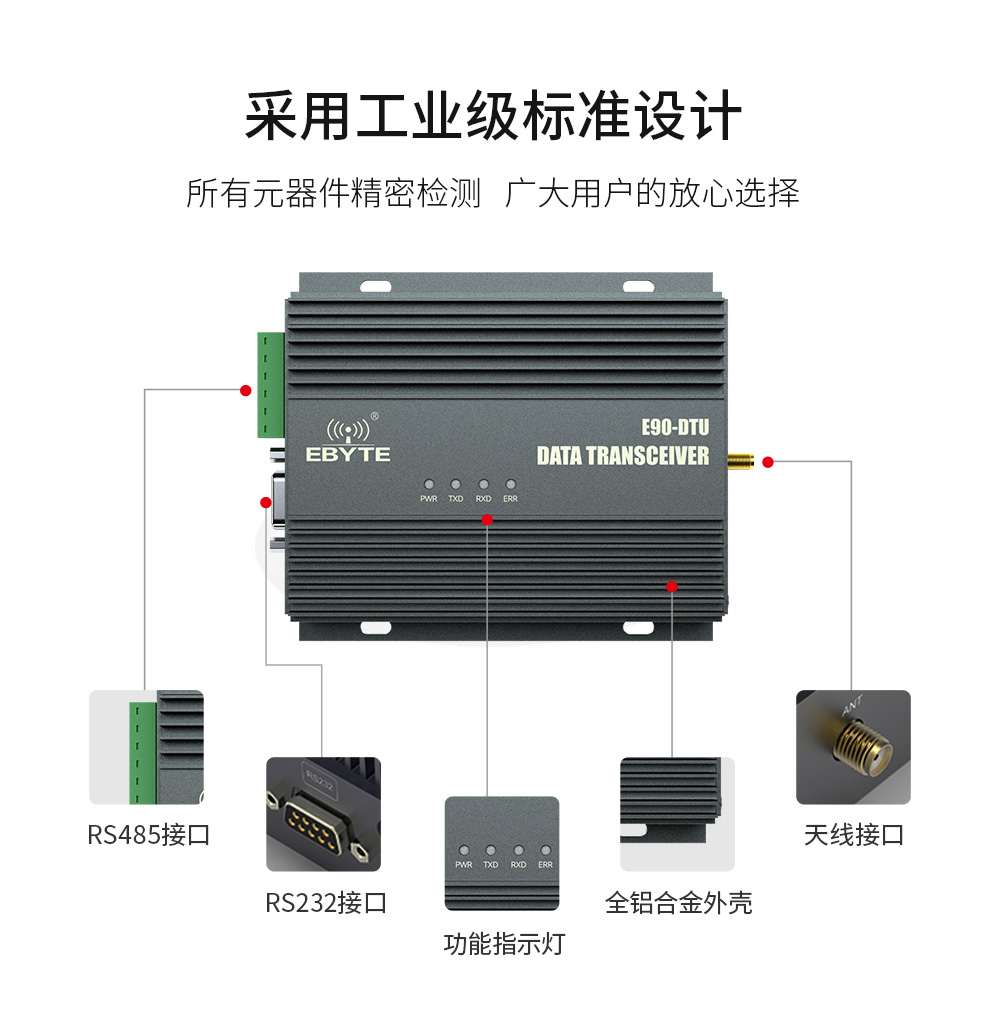

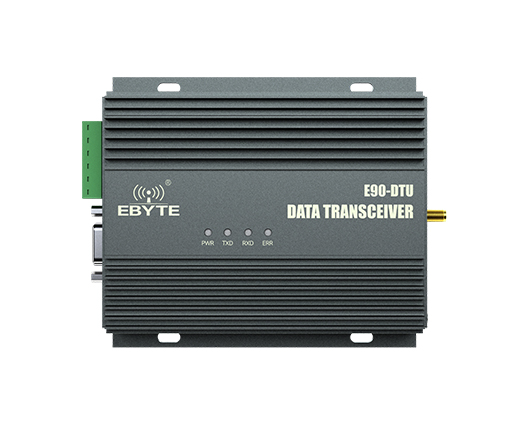

| 脚号 | 名称 | 功能 | 说明 |
| 1 | GND | 压线式电源输入负极 | 电源参考地 |
| 2 | VCC | 压线式电源输入正极 | 电源输入(12V/4A) |
| 3 | MOD | 模式控制 | 悬空，一般模式；接地，配置模式 |
| 4 | RS485 G | RS485 接口 G | RS485 接口 G 与设备 GND 接口相连(建议连接) |
| 5 | RS485 B | RS485 接口 B | RS485 接口 B 与设备 B 接口相连 |
| 6 | RS485 A | RS485 接口 A | RS485 接口 A 与设备 A 接口相连 |
| 7 | RS232 | RS232 接口 | 标准 RS232 接口 |
| 8 | ANT | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50Ω |
| 9 | UPDATE | - | 隐藏式按键，用户无需关心 |
| 10 | PWR | 电源指示灯 | 红色，电源接通时点亮 |
| 11 | TXD | 串口数据发送指示灯 | 黄色，发送数据时闪烁 |
| 12 | RXD | 串口数据接收指示灯 | 黄色，接收数据时闪烁 |
| 13 | ERR | 警告指示灯 | 未接天线或电压、温度异常，未接天线异常解决后需要重新上电才能正常工作 |
