当前位置: 首页 >产品中心 >E840>E840-DTU(GPRS-03)

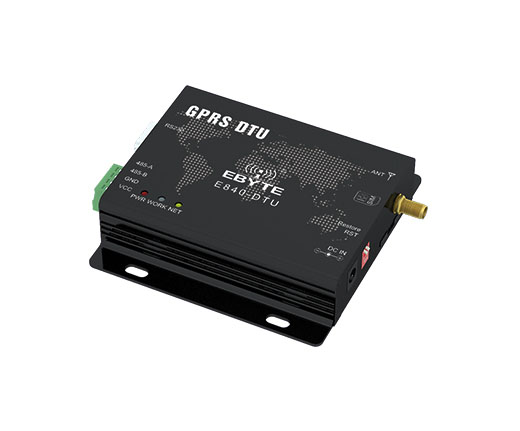

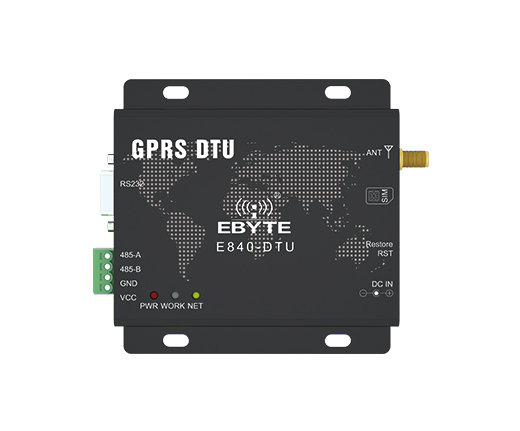

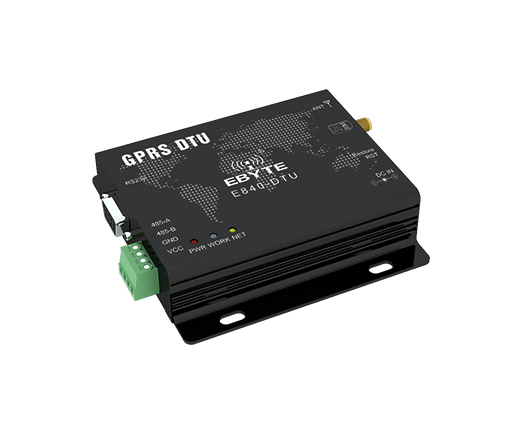

E840-DTU(GPRS-03) GPRS数传电台

传输类型:GPRS

发射功率:1~2W

接口类型:RS485/RS232

产品重量:136±5g

功能特点:支持四频、AT指令集

产品简介:E840-DTU(GPRS-03)是亿佰特推出的第二款支持数据透传的数传电台产品,该产品软件功能完善,覆盖绝大多数常规应用场景,用户只需通过简单的设置,即可实现串口到网络服务器的双向数据透明传输。是一款工业级的四频段 GSM/GPRS 数传电台。

温馨提示:该产品已下架,批量可发起生产。

4G-DTU

官网13

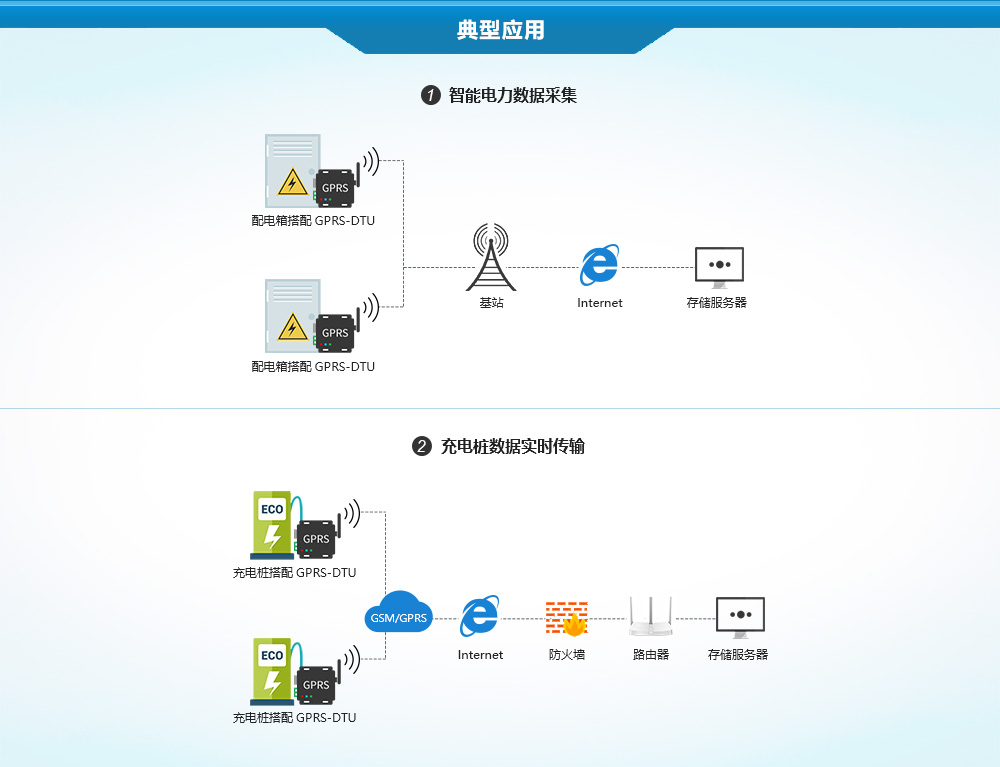

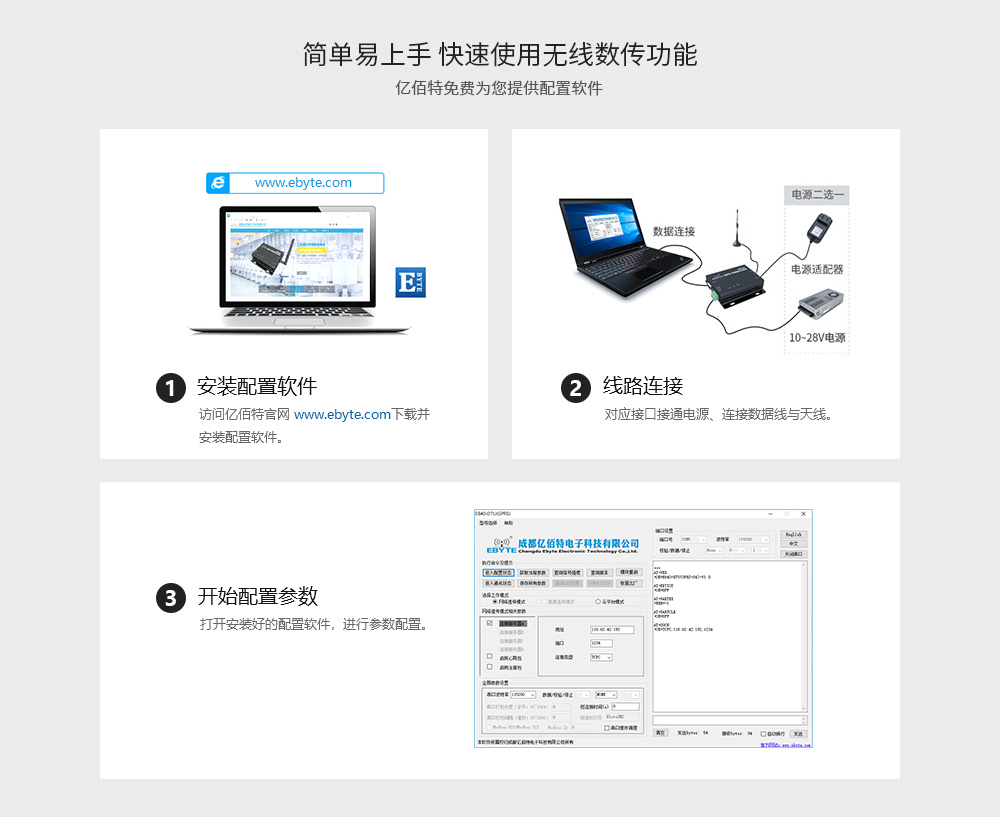

典型应用RTOSGPRS-03-DTU-配置与资料下载

特性参数描述
支持频段

四频:GSM850, EGSM900, DCS1800, PCS1900

模块可自动搜寻频率

频段选择可以通过 AT 命令来设置

符合 GSM Phase 2/2+

GPRS 连接特性

GPRS multi-slot class 12 (默认)

GPRS multi-slot class 1~12 (可配置)

GPRS mobile station class B

GPRS 数据特性

GPRS 数据下行传输:最大 85.6kbps

GPRS 数据上行传输:最大 85.6kbps

编码格式: CS-1、 CS-2、 CS-3 和 CS-4

支持通常用于 PPP 连接的 PAP(密码验证协议)协议

支持通常用于 CHAP(询问握手认证协议) 协议

内嵌协议: TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。

支持非结构化补充数据业务 (USSD)


硬件特性描述
天线选项
SMA 接口
数据接口
RS485 / RS232
波特率
1200bps ~115200bps,默认:115200bps
发射功率

Class 4 (2W): GSM850 和 EGSM900

Class 1 (1W): DCS1800 和 PCS1900

AT 指令格式

亿佰特通用AT指令格式


3GPP 频段1 Timeslot
2 Timeslot
4 Timeslot
CS-1
9.05kbps
18.1kbps
36.2kbps
CS-2
13.4kbps
26.8kbps
53.6kbps
CS-3
15.6kbps
31.2kbps
62.4kbps
CS-4
21.4kbps
42.8kbps
85.6kbps

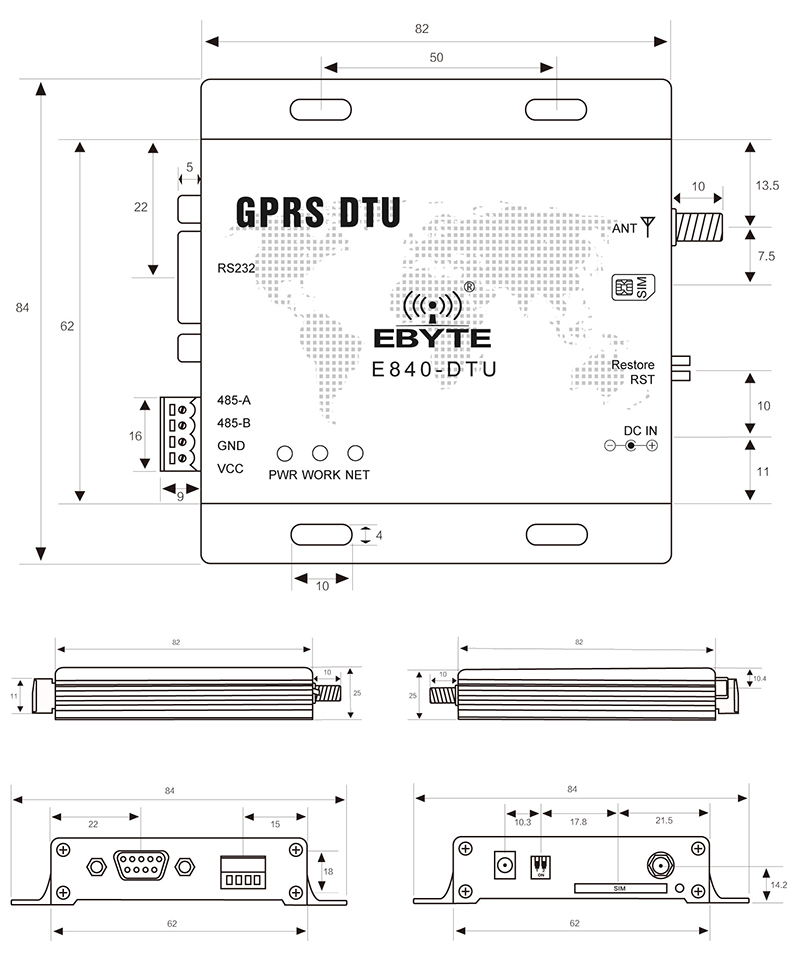

E840-GPRS-03_Size_800

引脚序号
引脚名称引脚名称
1RS232

RS232 通讯接口

2485_A

外接其他 RS485 设备的 A 端

3485_B

外接其他 RS485 设备的 B 端

4GND

地线

5VCC

电源,供电范围 8~28V

6PWR

电源指示灯

7WORK

串口通讯指示灯

8NEL

电台网络工作指示灯,不亮:初始化中,慢闪:接入基站,快闪:初始化不成功,常亮:接入服务器

9DV8~28V

电源适配器接口,供电范围 8~28V

10RST

电台复位拨码开关(向下,复位)

11Restore

电台工作拨码开关(向下,恢复出厂设置)需要操作在 3s—10s 才有效

12SIM

SIM 卡插槽

13ANT

天线接口(SMA-K 外螺纹内孔,50Ω 特性阻抗)
