| 射频参数 | 参数值 | 备注 |
| 频段 | Band5 | 接收频率：869MHz~894MHz 发射频率：824MHz~849MHz |
| 硬件特性 | 参数值 | 备注 |
| 天线选项 | SMA-K | |

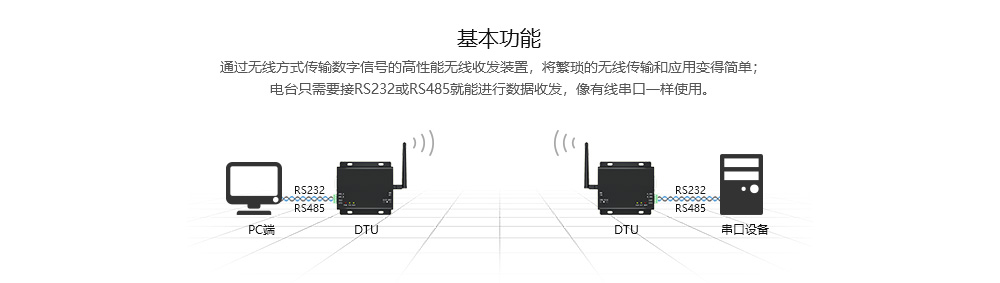

| 数据接口 | RS485 / RS232 | 电气隔离,同时具有RS485/RS232 |
| 波特率 | 9600bps | 波特率支持1200~115200，出厂默认9600 |
| 最大发射功率 | 23dBm±2dB | |
| 灵敏度 | -129dBm±1dB | |
| 耗流（典型值） | 省电模式（PSM）： 3.6uA 空闲模式（Idle）： 2mA @DRX=1.28s | |
| 工作电压 | DC 8V~28V | |
| 工作温度 | -40℃- 70℃ | |
| 存储温度 | -40℃- 85℃ | |

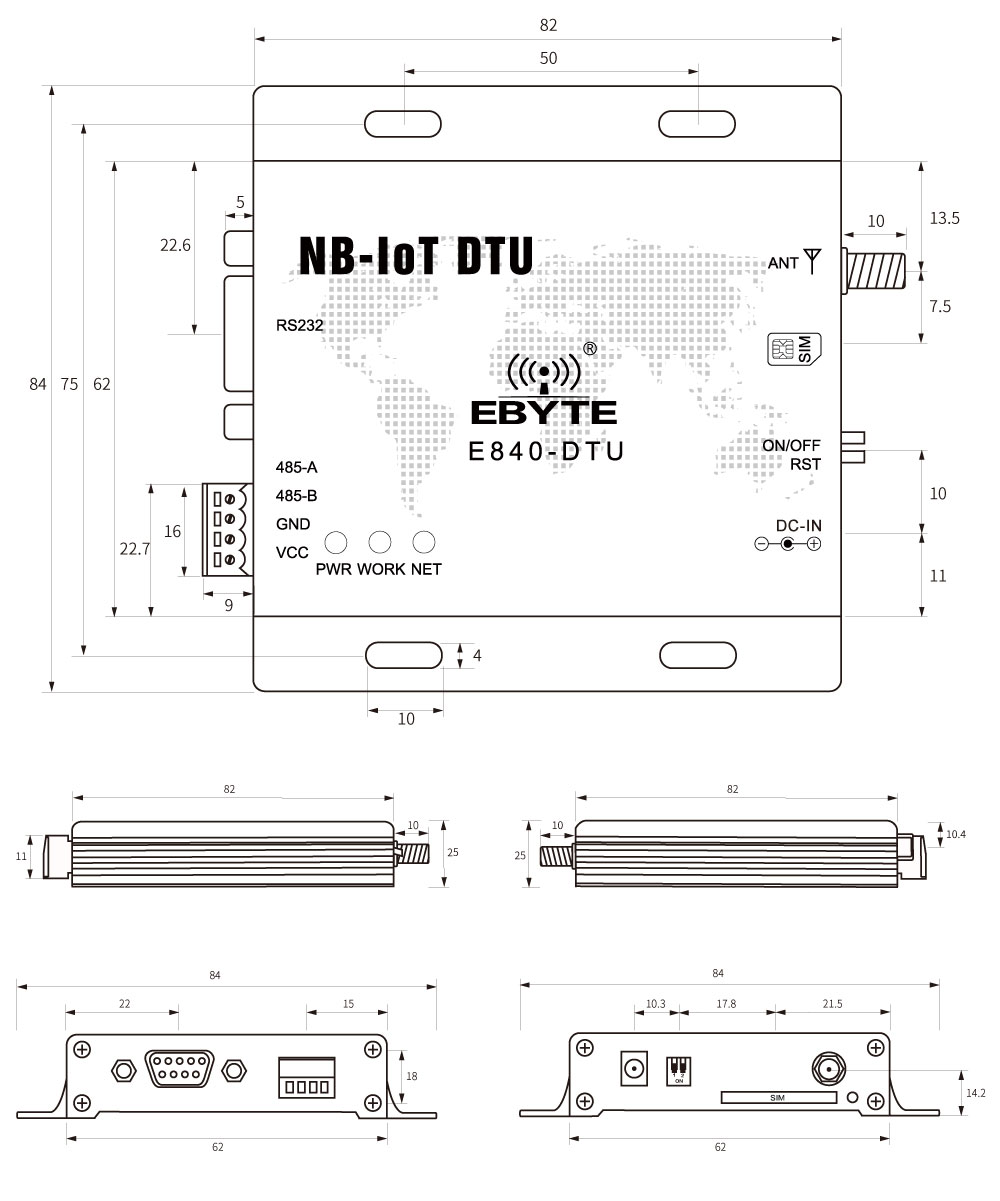

| 尺寸大小 | 82×84×25mm | |
| 软件特性 | 描述 |
| 无线速率 | Single Tone，子载波 15kHz 和 3.75kHz：21.25kbps (下行)， 15.625kbps (上行) |
| 工作模式 | 省电模式（PSM） 空闲模式（Idle） 连接模式（Active） |
| 设置命令 | 符合 3GPP TS 27.007 V14.3.0以及 Quectel增强型AT指令 |

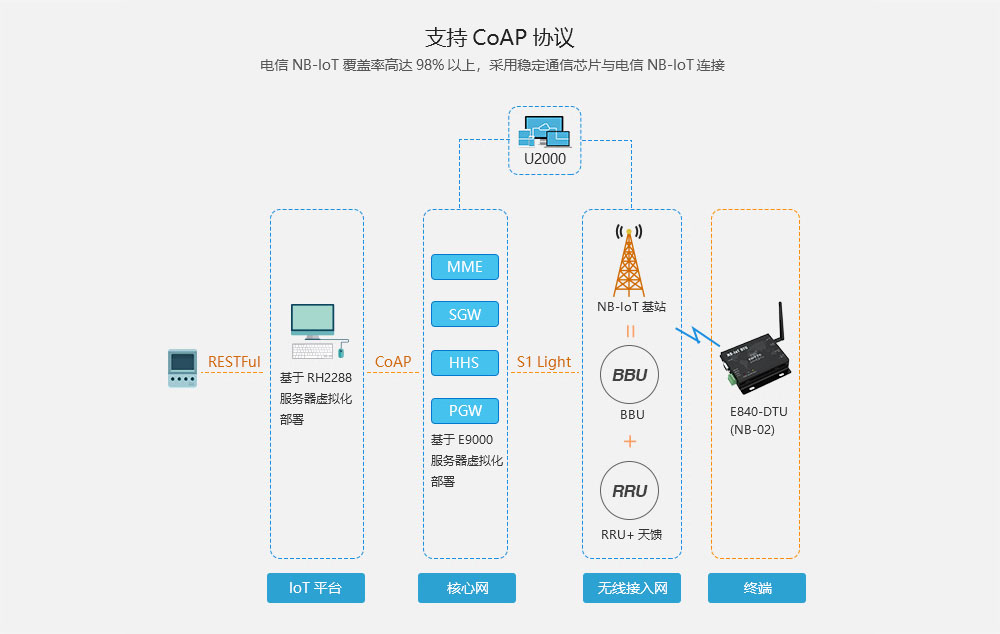

| 网络协议 | 支持多种网络协议（CoAP，UDP，IPv4 ,LwM2M ,）等 |
| 设备ID | 可通过AT指令配置设备ID |

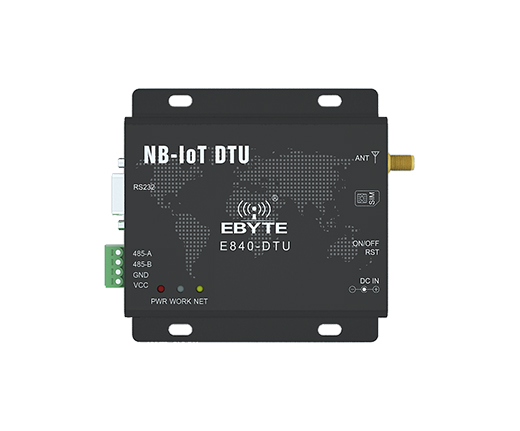

| 引脚序号 | 引脚名称 | 引脚名称 |
| 1 | GND | 地线 |
| 2 | VCC | 电源，默认供电 8~28V |
| 3 | RS232 | RS232 通讯接口 |
| 4 | 485_A | 外接其他 RS485 设备的 A 端 |
| 5 | 485_B | 外接其他 RS485 设备的 B 端 |
| 6 | ANT | 天线接口（SMA-K 外螺纹内孔，50Ω特性阻抗） |
| 7 | PWR | 电源指示灯 |
| 8 | WORK | 串口通讯指示灯 |
| 9 | NET | 电台网络工作指示灯 |
| 10 | NC | 无意义 |
| 11 | RST | 电台复位拨码开关（向下，复位） |
| 12 | DC8_28V | 电源适配器接口 |
| 13 | SIM | SIM卡插槽 |
