处理器型号：T536
处理器主频：四核1.6GHz
内存容量：2G
存储容量：N/A 产品尺寸：110*80*37.5mm

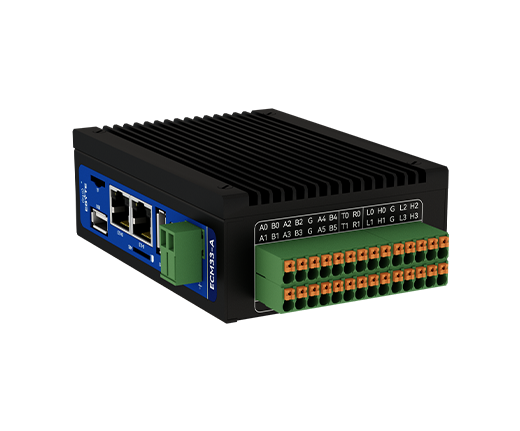

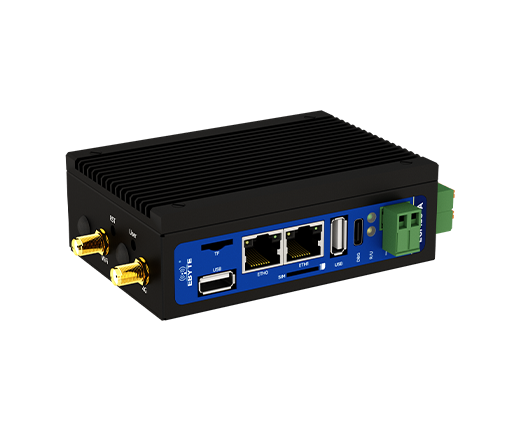

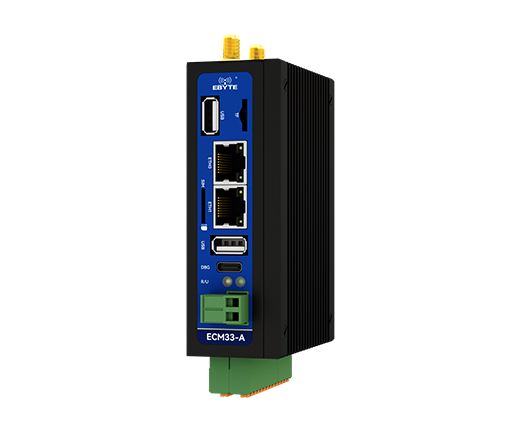

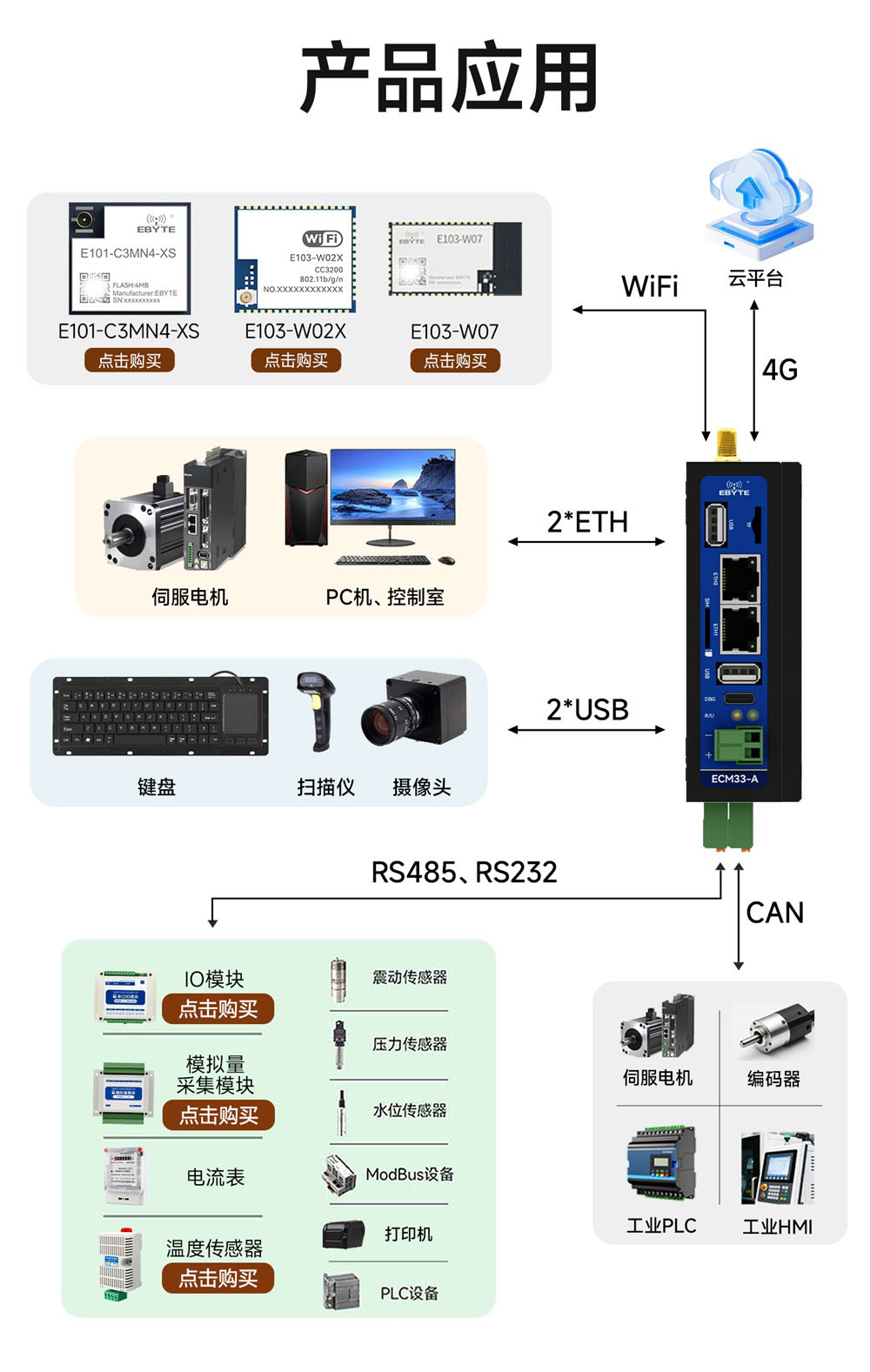

产品简介：ECM33-A06是基于全志 T536 芯片设计的工业级可编程工控机，集成以太网、RS485、CAN、USB2.0 HOST、USB OTG、TF存储扩展等丰富接口及4G、LoRa、WiFi、定位等功能。搭载 Ubuntu 系统，并提供 Node-RED、NeuronEX-Lite、FUXA 等软件。Node-RED 提供可视化拖拽编程，通过拖拽节点、连线配置，即可轻松实现设备互联、数据流转与业务逻辑编排。可按需定制，灵活适配，适用于各种物联网数据采集、处理、传输、控制等场景。

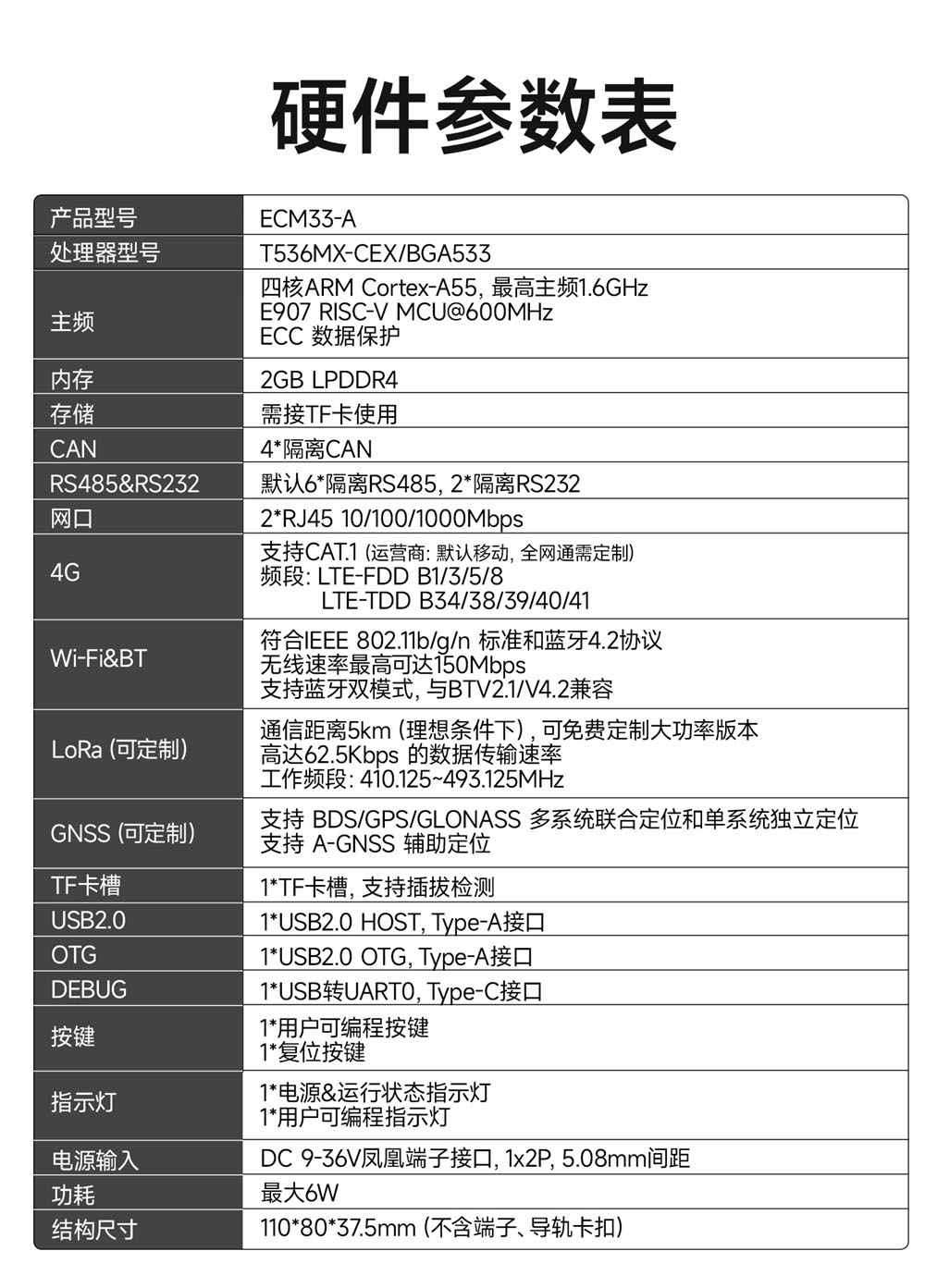

| 产品型号 | ECM33-A |
| 处理器型号 | T536MX-CEX/BGA533 |
| 主频 | 四核 ARM Cortex-A55，最高主频 1.6GHz |
E907 RISC-V MCU@600MHz | |
ECC 数据保护 | |
| 内存 | 2GB LPDDR4 |
| 存储 | 需接 TF 卡使用 |
| CAN | 4*隔离 CAN |
| RS485&RS232 | 默认 6*隔离 RS485，2*隔离 RS232 |
| 网口 | 2*RJ45 10/100/1000Mbps |
| 4G | 支持 CAT.1 频段：LTE-FDD B1/3/5/8 |
LTE-TDD B34/38/39/40/41 ；运营商：默认移动，全网通需定制 | |
| Wi-Fi&BT | 符合IEEE 802.11b/g/n标准和蓝牙4.2协议；无线速率最高可达150Mbps；支持蓝牙双模式，与BTV2.1/V4.2兼容 |
| LoRa（可定制） | 通信距离5km（理想条件下），可免费定制大功率版本高达62.5Kbps的数据传输速率；工作频段：410.125~493.125MHz |
| GNSS（可定制） | 支持BDS/GPS/GLONASS多系统联合定位和单系统独立定位，支持A-GNSS辅助定位 |
| TF 卡槽 | 1*TF 卡槽，支持插拔检测 |
| USB2.0 | 1*USB2.0 HOST，Type-A 接口 |
| OTG | 1*USB2.0 OTG，Type-A 接口 |
| DEBUG | 1*USB 转 UART0，Type-C 接口 |
| 按键 | 1*用户可编程按键；1*复位按键 |
| 指示灯 | 1*电源&运行状态指示灯；1*用户可编程指示灯 |
| 电源输入 | DC 9-36V 凤凰端子接口，1x2P，5.08mm 间距 |
| 功耗 | 3.5W(Avg.),6W(Max.) |

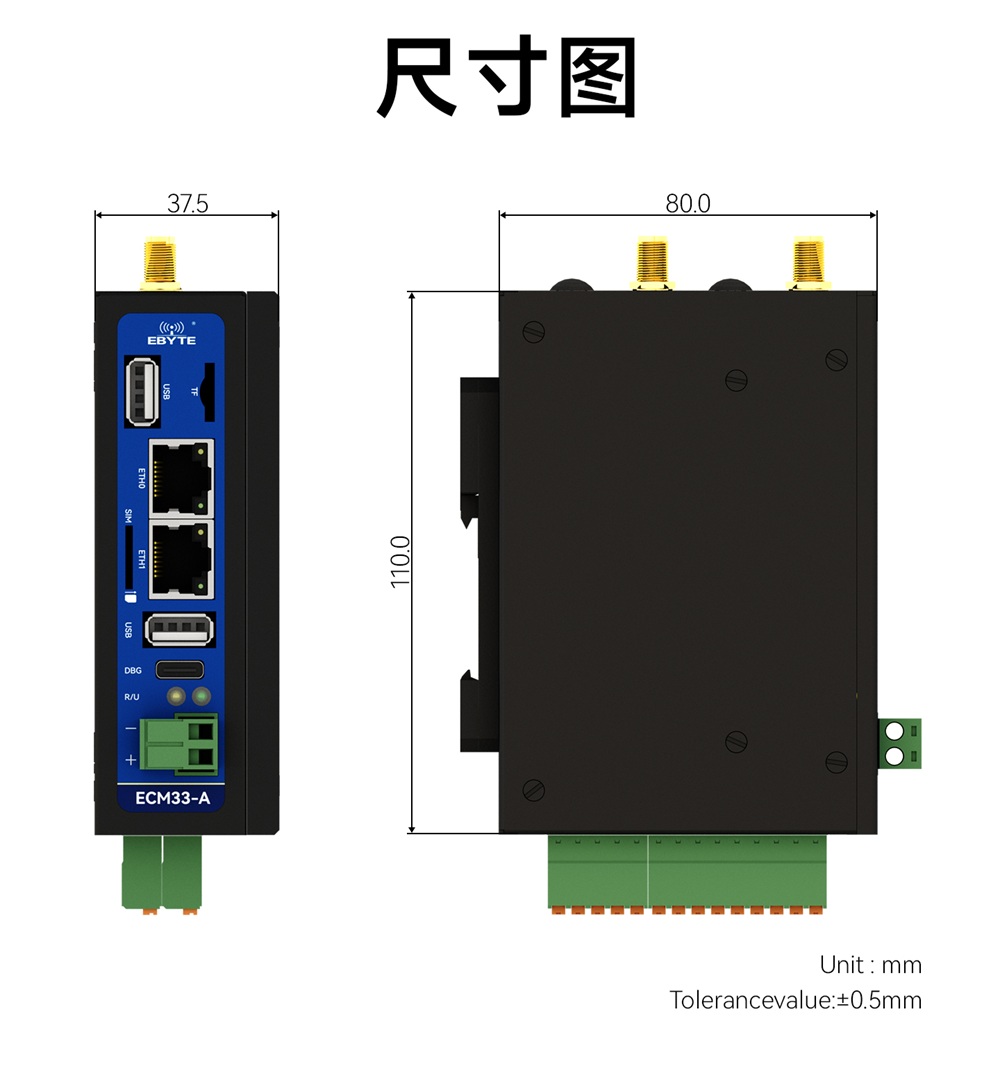

| 结构尺寸 | 110*80*37.5mm（不含端子、导轨卡扣） |

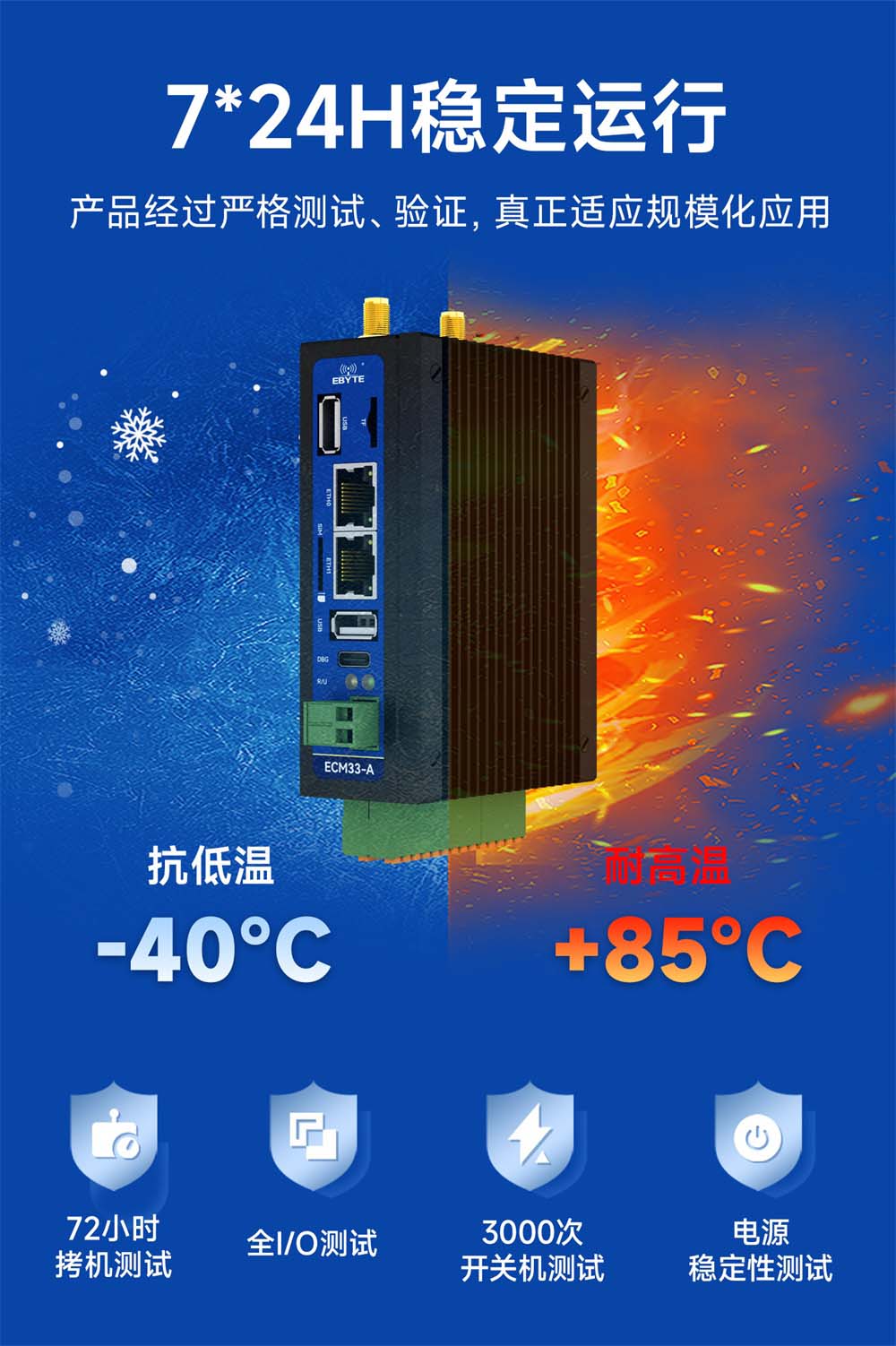

| 工作温度 | 工业级：-40℃~85℃； |
| 贮存温度 | -40℃~85℃； |
| 工作湿度 | 5~95%湿度，非凝结； |
| 贮存湿度 | 60℃@95%湿度，非凝结； |

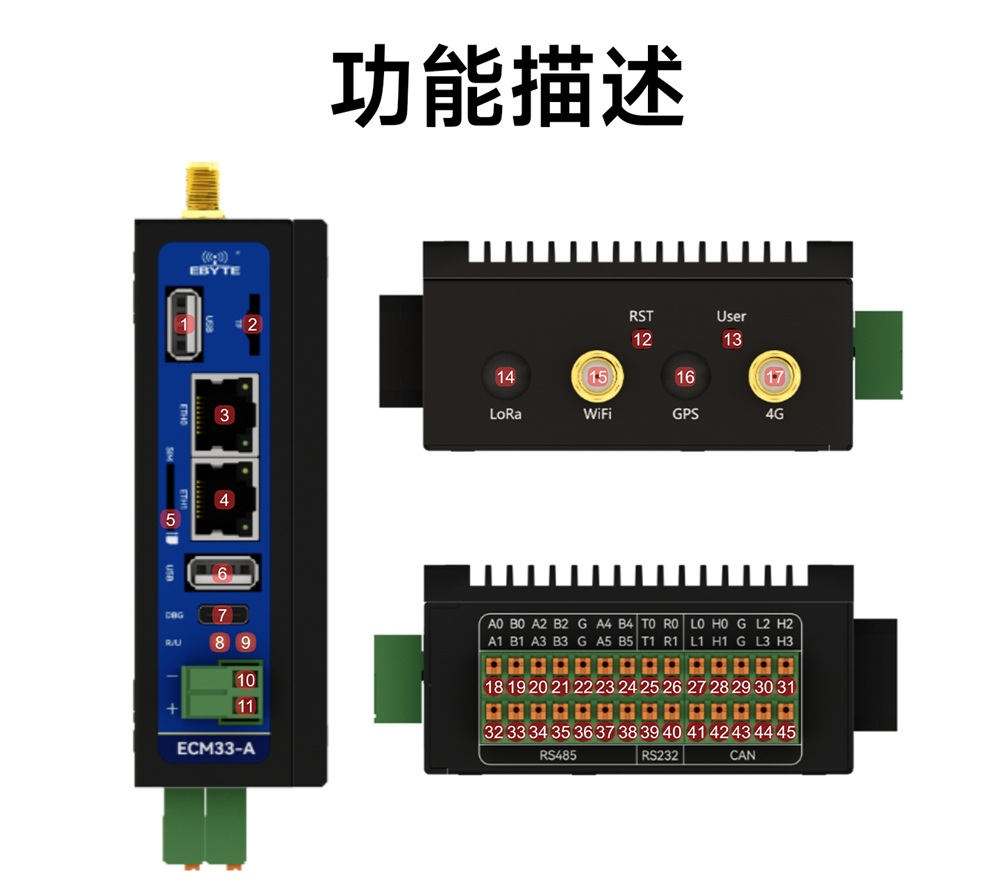

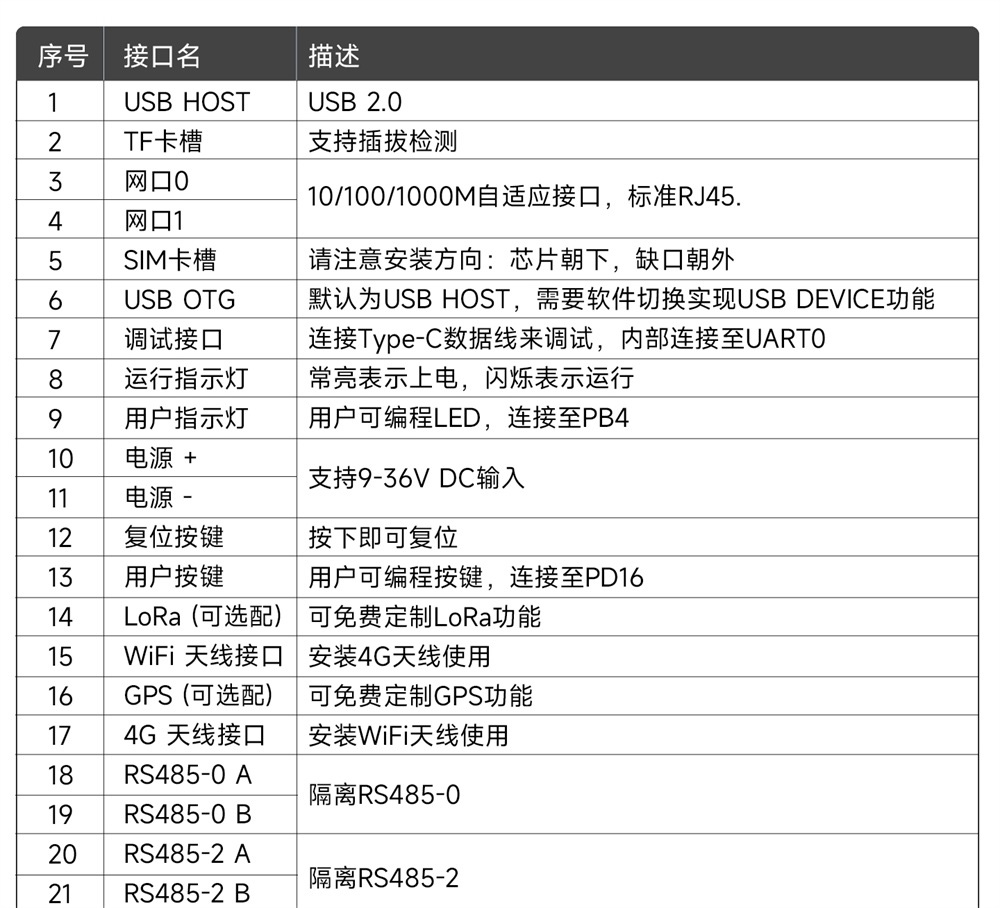

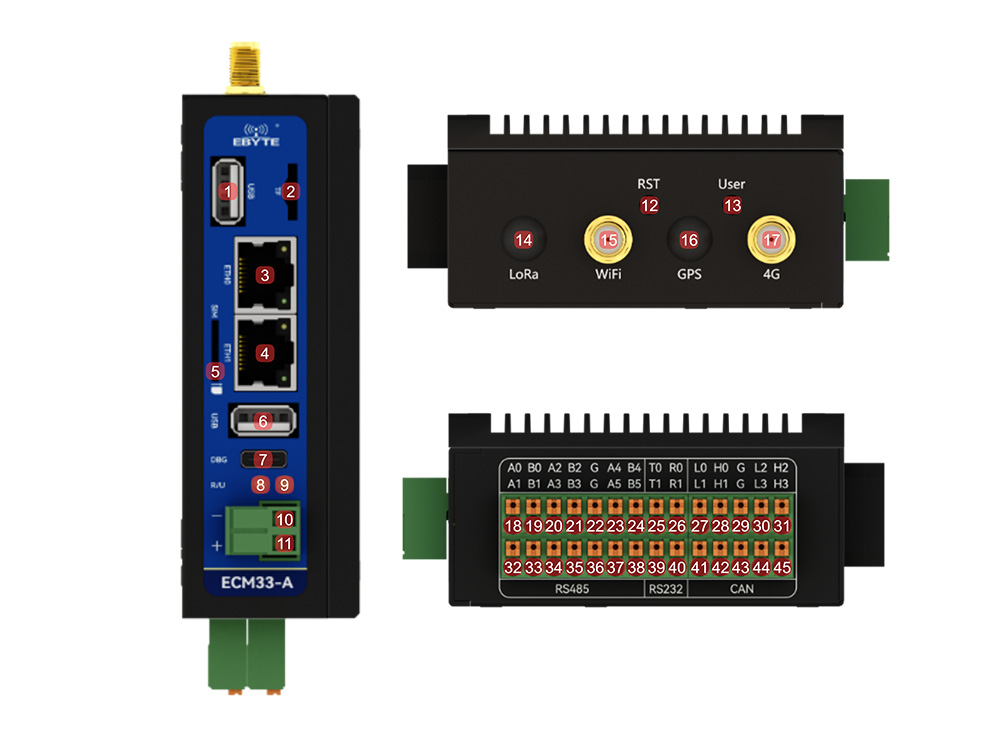

| 序号 | 接口名称 | 描述 |
| 1 | USB HOST | USB 2.0 |
| 2 | TF 卡槽 | 支持插拔检测 |
| 3 | 网口 0 | 10/100/1000M 自适应接口，标准 RJ45 |
| 4 | 网口 1 | 10/100/1000M 自适应接口，标准 RJ45 |
| 5 | SIM 卡槽 | 请注意安装方向：芯片朝下，缺口朝外 |
| 6 | USB OTG | 默认为 USB HOST，需要软件切换实现 USB DEVICE 功能 |
| 7 | 调试接口 | 连接 Type-C 数据线来调试，内部连接至 UART0 |
| 8 | 运行指示灯 | 常亮表示上电，闪烁表示运行 |
| 9 | 用户指示灯 | 用户可编程 LED，连接至 PB4 |
| 10 | 电源 + | 支持 9-36V DC 输入 |
| 11 | 电源 - | 支持 9-36V DC 输入 |
| 12 | 复位按键 | 按下即可复位 |
| 13 | 用户按键 | 用户可编程按键，连接至 PD16 |
| 14 | LoRa（可选配） | 可免费定制 LoRa 功能 |
| 15 | WiFi 天线接口 | 安装 WiFi 天线使用 |
| 16 | GPS（可选配） | 可免费定制 GPS 功能 |
| 17 | 4G 天线接口 | 安装 4G 天线使用 |
| 18 | RS485-0 A | 隔离 RS485-0 |
| 19 | RS485-0 B | 隔离 RS485-0 |
| 20 | RS485-2 A | 隔离 RS485-2 |
| 21 | RS485-2 B | 隔离 RS485-2 |

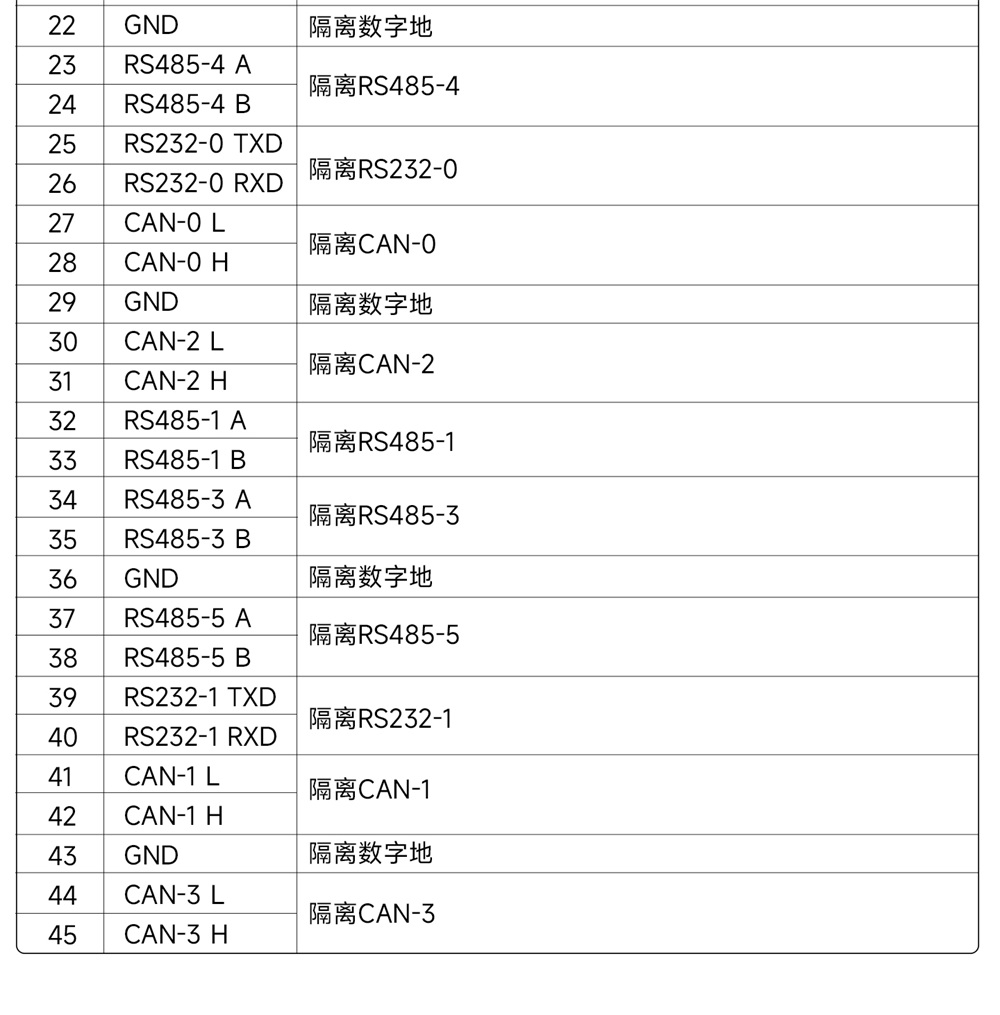

| 22 | GND | 隔离数字地 |
| 23 | RS485-4 A | 隔离 RS485-4 |
| 24 | RS485-4 B | 隔离 RS485-4 |
| 25 | RS232-0 TXD | 隔离 RS232-0 |
| 26 | RS232-0 RXD | 隔离 RS232-0 |
| 27 | CAN-0 L | 隔离 CAN-0 |
| 28 | CAN-0 H | 隔离 CAN-0 |
| 29 | GND | 隔离数字地 |
| 30 | CAN-2 L | 隔离 CAN-2 |
| 31 | CAN-2 H | 隔离 CAN-2 |
| 32 | RS485-1 A | 隔离 RS485-1 |
| 33 | RS485-1 B | 隔离 RS485-1 |
| 34 | RS485-3 A | 隔离 RS485-3 |
| 35 | RS485-3 B | 隔离 RS485-3 |
| 36 | GND | 隔离数字地 |
| 37 | RS485-5 A | 隔离 RS485-5 |
| 38 | RS485-5 B | 隔离 RS485-5 |
| 39 | RS232-1 TXD | 隔离 RS232-1 |
| 40 | RS232-1 RXD | 隔离 RS232-1 |
| 41 | CAN-1 L | 隔离 CAN-1 |
| 42 | CAN-1 H | 隔离 CAN-1 |
| 43 | GND | 隔离数字地 |
| 44 | CAN-3 L | 隔离 CAN-3 |
| 45 | CAN-3 H | 隔离 CAN-3 |

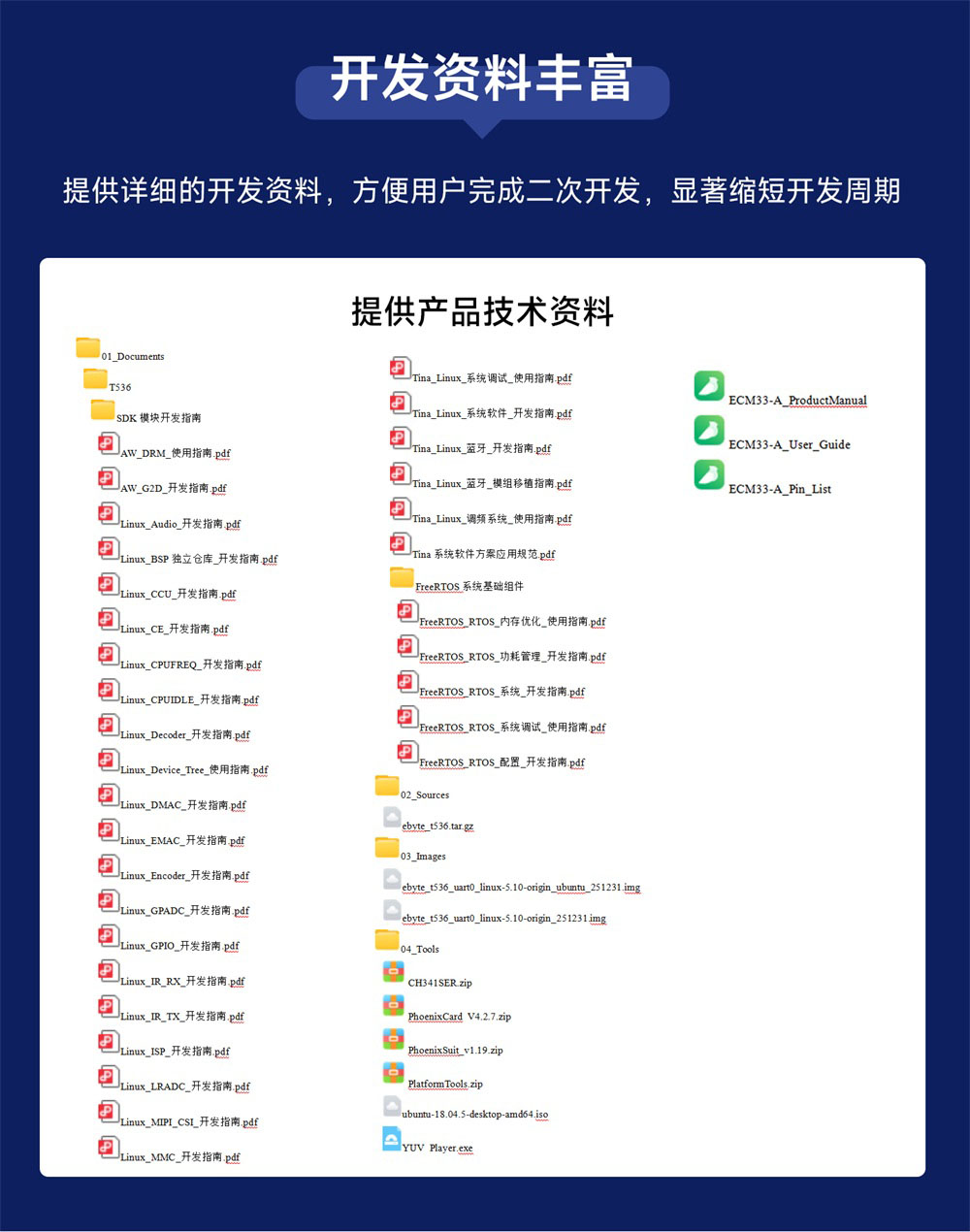

| 产品开发手册 |
