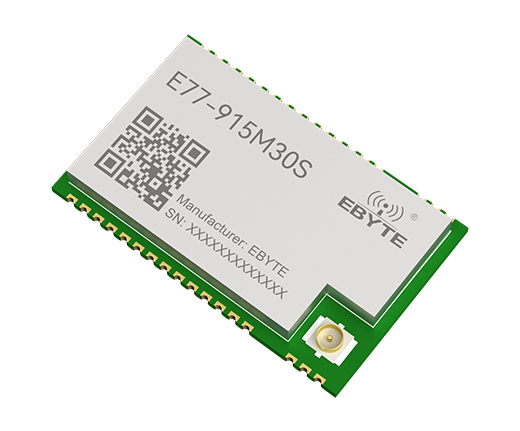

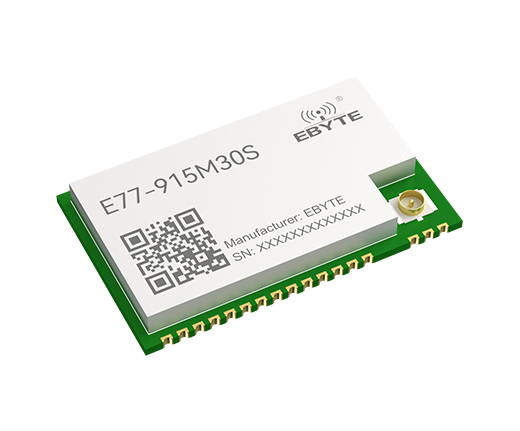

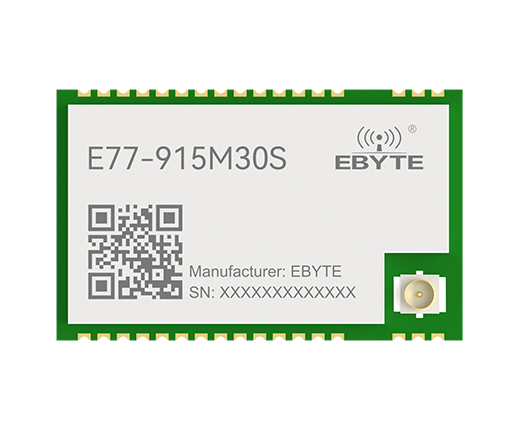

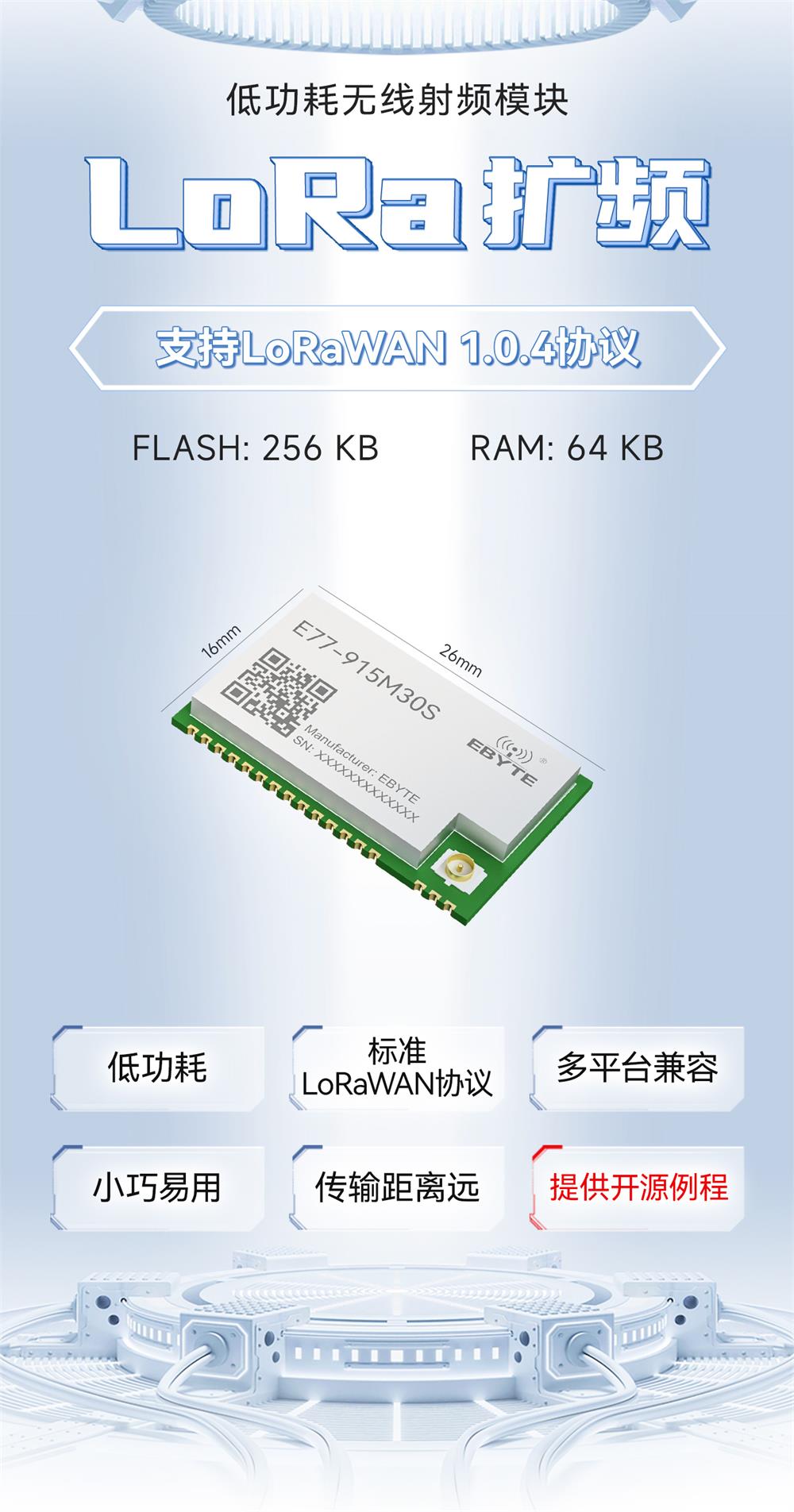

芯片方案：STM32WLE5CCU6
工作频率：902～928MHz
发射功率：30dBm

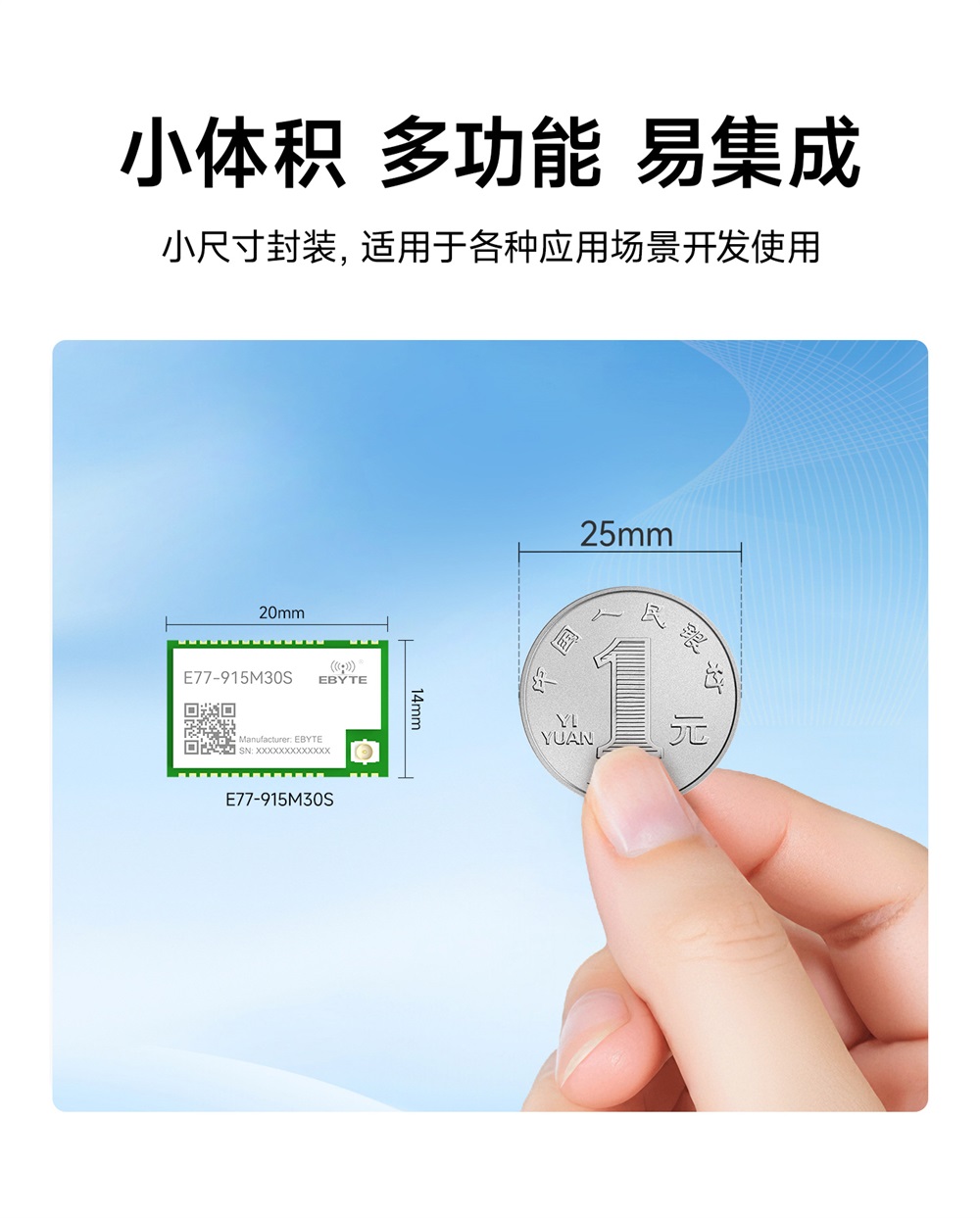

通信距离：4.4km/7.5km 产品尺寸：26*16mm

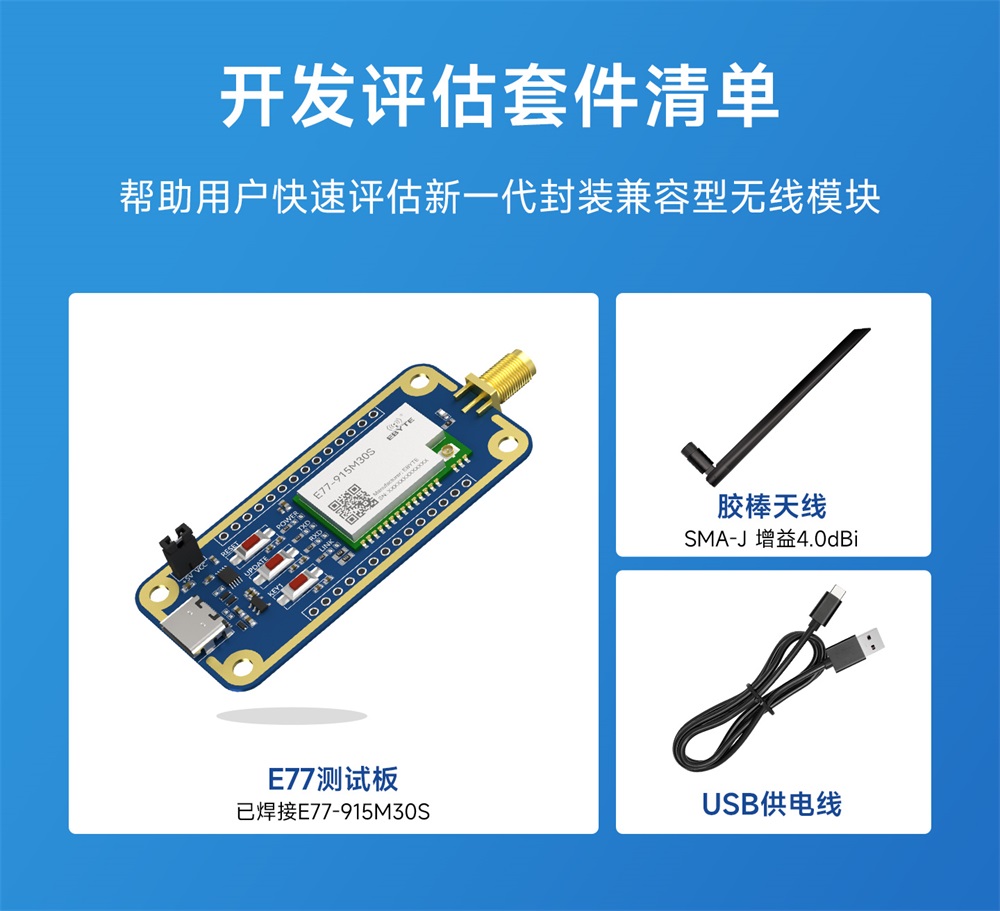

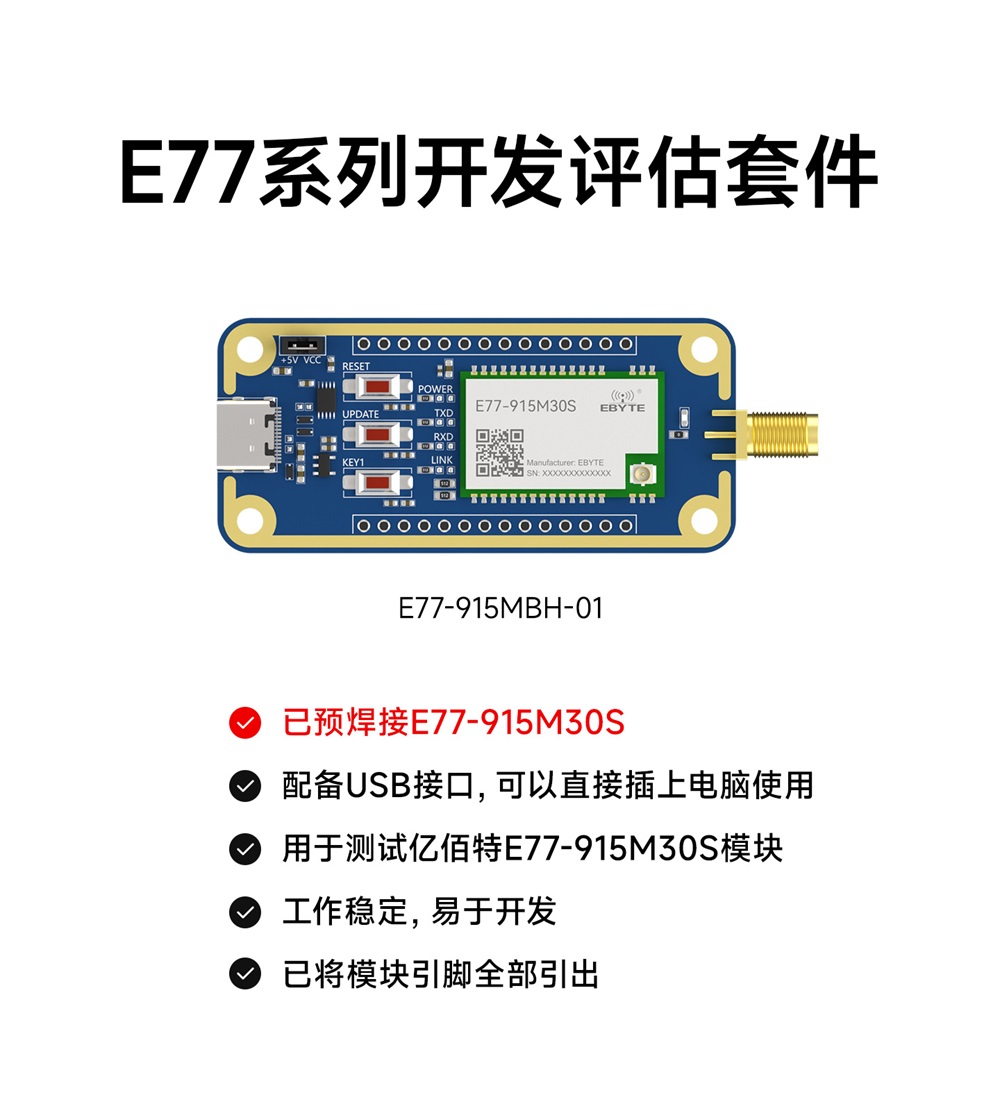

产品简介：E77-M系列LoRa扩频模块是成都亿佰特电子科技有限公司自研生产的标准LoRaWAN节点模块，全面兼容LoRaWAN 1.0.3（EU433/CN470）与1.0.4（EU868/US915/AU915/AS923/IN865/ KR920/RU864）协议标准，支持Class A/Class C双节点类型，兼容OTAA/ABP双入网模式。模块搭载多档低功耗模式，采用标准UART通信接口，用户仅需通过AT指令完成简易配置，即可快速接入标准LoRaWAN网络，是物联网场景应用的高可靠性优选方案。
| 参数 | 描述 | |
| IC全称 | STM32WLE5CCU6 | |
| 内核 | Cortex-M4 | |
| FLASH | 256 KB | |
| RAM | 64 KB | |
| 晶振频率 | 32MHz/32.768KHz，外部温补晶振 | |
| 接口 | 邮票孔 | |
| 通信接口 | UART，出厂自带LoRaWAN协议固件 | |
| UART、SPI、I²C、GPIO、ADC，需用户自行开发设置 | ||
| 封装方式 | 贴片式 | |
| 工作环境 | ||
| 工作温度 | -40℃～+85℃，工业级标准 | |
| 工作湿度 | 10～90%RH，无凝露 | |
| 存储温度 | -40℃～+125℃ | |
| 射频参数 | ||
| 发射功率 | 30dBm=1000mW，功率多级可调，需用户自行开发设置，适用于E77-915M30S模块 | |
| E77-915M30S支持902～928MHz | ||
| 通信距离 | LoRaWAN协议 | 4.4km，晴朗空旷环境，天线增益3.5dBi，高度2m |
| 透传协议 | 7.5km，晴朗空旷环境，天线增益3.5dBi，高度2m | |
| 扩频因子 | 5～12 | |
| 接收灵敏度 | -118 dBm，GFSK，空速1.2kbps | |
| 阻塞功率 | 10dBm | |
| 电气参数 | ||
| 供电电压 | 3.3～5.5V，工作电压≥5V时，能满足输出功率需求，工作电压超过5.5V时有烧毁风险，适用于E77-915M30S模块 | |
| 通信电平 | 3.3V，使用5.0V TTL建议加电平转换 | |
| 发射电流 | ≈670mA，瞬时功耗@30dBm，5V供电，适用于E77-915M30S模块 | |
| 接收电流 | ≈21mA，适用于E77-915M30S模块 | |
| 休眠电流 | ≈3uA，软件关断,适用于E77-915M30S模块 | |

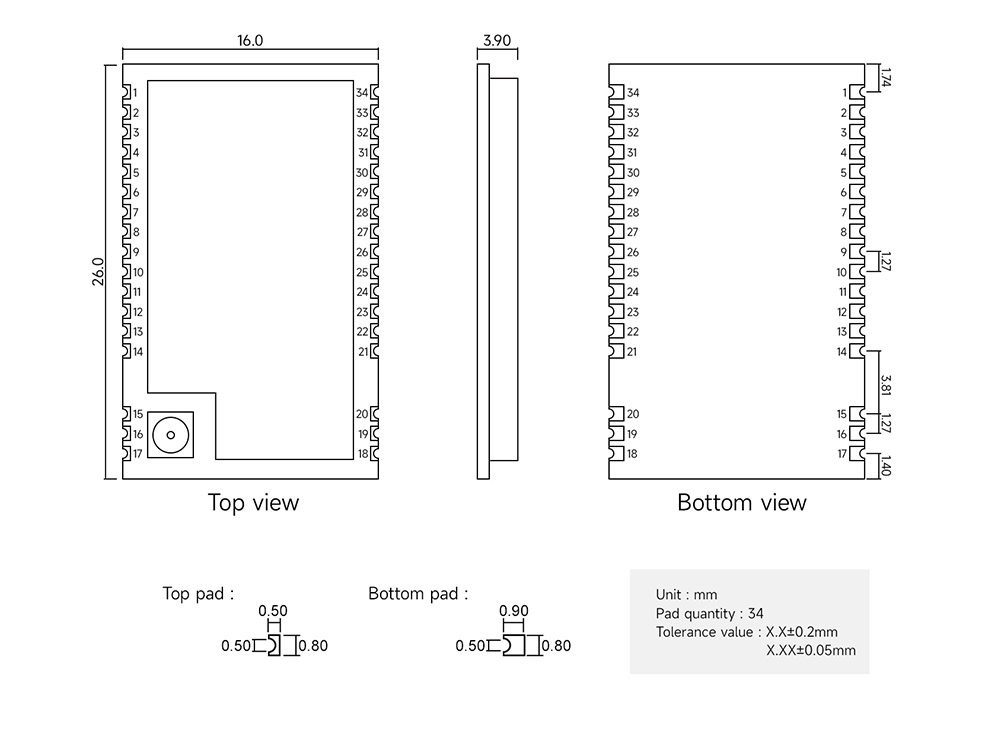

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | PB3 | 输入/输出 | TX_LED,发送数据指示脚，发送完成输出高电平 |
| 2 | PB4 | 输入/输出 | RX_LED,接收数据指示脚，接收完成输出高电平 |
| 3 | PB5 | 输入/输出 | LINK_LED,入网状态指示脚，入网成功输出高电平 |
| 4 | PB6 | 输入/输出 | USART1_TX(自带固件未使用，预留) |
| 5 | PB7 | 输入/输出 | USART1_RX(自带固件未使用，预留) |
| 6 | PB8 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 7 | PA0 | 输入/输出 | 软boot脚，上电持续拉低1s进入IAP升级模式 |
| 8 | PA1 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 9 | PA2 | 输入/输出 | LP_USART2_TX (AT指令串口发送引脚) |
| 10 | PA3 | 输入/输出 | LP_USART2_RX (AT指令串口接收引脚) |
| 11 | PA4 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 12 | PA5 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 13 | PA8 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 14 | PA9 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 15 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 16 | ANT | 输入/输出 | 天线接口，邮票孔（50Ω特性阻抗） |
| 17 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 18 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 19 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 20 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 21 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 22 | PB2 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 23 | PB12 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 24 | PA10 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 25 | PA11 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 26 | PA12 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 27 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 28 | PA15 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 29 | PC13 | 输入/输出 | 可配置的通用IO口（详见STM32WLE5CCU6手册） |
| 30 | NRST | 输入 | 芯片复位触发输入脚，低电平有效(内置0.1uF陶瓷电容) |
| 31 | SWDIO | 输入 | 程序下载 |
| 32 | SWCLK | 输入 | 程序下载 |
| 33 | VCC | 输入 | 供电电源，范围3.3～5.5V（建议外部增加陶瓷滤波电容） |
| 34 | GND | 输出 | 地线，连接到电源参考地 |
*红色字体的引脚是模组自带LoRaWAN固件使用的引脚； | |||
注1：PA6、PA7引脚做为模块内部控制射频开关使用，PA6 = RF_TXEN，PA7 = RF_RXEN， RF_TXEN=1 RF_RXEN=0为发送通道，RF_TXEN=0 RF_RXEN=1为接收通道 | |||
注2：PC14-OSC32_IN、PC15-OSC32_OUT引脚已在模块内部接入32.768KHz晶振，供用户在二次开发时选择使用。 | |||
注3：OSC_IN、OSC_OUT引脚已在模块内部接入32MHz晶振，供用户在二次开发时选择使用。 | |||
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：https://ebyte.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

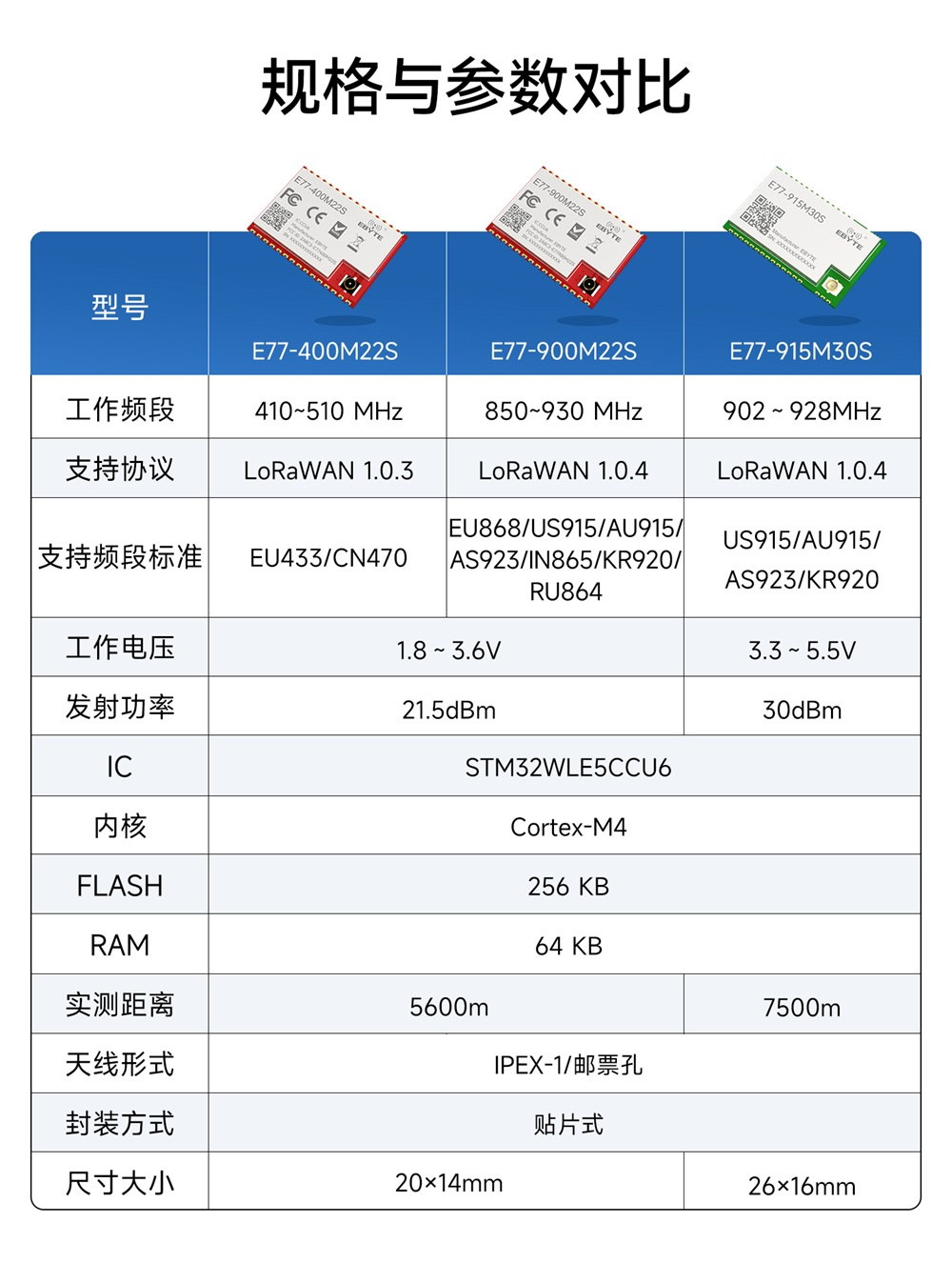

| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
