EWD95M-xxxLN22(xxx)系列微型导轨式DTU是采用LoRaWAN技术设计的无线数传电台，该LoRaWAN数传电台支持CLASS–A和CLASS-C节点类型，支持ABP/OTAA两种入网方式，EWD95M-400LN22(xxx)工作频段410~510MHZ，支持LoRaWAN 协议标准1.0.3 EU433、CN470通信标准，EWD95M-900LN22(xxx)数传电台工作频段是868~930MHZ，支持LoRaWAN 1.0.4 EU868/US915/AU915/AS923/IN865/KR920/RU864通信标准，数传电台通信接口提供RS485接口和RS232接口，用户可通过AT指令简单配置即可接入标准LoRaWAN网络中，采用塑料壳体，导轨式安装结构，支持5～28V（DC）宽电压电压输入>。LoRa扩频技术将带来更远的通讯距离，且具抗干扰能力强的优势。
EWD95M系列LoRaWAN数传电台具体型号：
| 型号 | 接口 | 频段 | 工作电压 | 功率 | 空中速率 | 通信距离 |
| EWD95M-400LN22(232) | RS232 | 410～510MHz | DC 5~28V | 22dBm | 自适应 | 5.6km |
| EWD95M-400LN22(485) | RS485 | 410～510MHz | DC 5~28V | 22dBm | 自适应 | 5.6km |
| EWD95M-900LN22(232) | RS232 | 410～510MHz | DC 5~28V | 22dBm | 自适应 | 5.6km |
| EWD95M-900LN22(485) | RS485 | 410～510MHz | DC 5~28V | 22dBm | 自适应 | 5.6km |
理想条件下，数传电台采用透传协议，通信距离可达5.6km；
理想条件下，采用LoRaWAN标准固件，通信距离可达3.5km；
EWD95M-400LN22(xxx)支持全球免许可ISM 433/470MHz频段；
EWD95M-400LN22(xxx)支持LoRaWAN 1.0.3 EU433/CN470标准；
EWD95M-900LN22(xxx)支持全球免许可ISM 868/915MHz频段；
EWD95M-900LN22(xxx)支持LoRaWAN 1.0.4 EU868/US915/AU915/AS923/IN865/KR920/RU864通信标准；
支持Class A、Class C两种设备类型；
支持ABP/OTAA两种入网方式；
EWD95M-xxxLN22(xxx)最大发射功率21.5dBm，软件多级可调；
支持AT指令，使用起来更加便捷；
超小体积，尺寸为80*28*28.5mm，方便快速安装；
采用阻燃塑料壳体，导轨式安装结构，安装便捷高效；
简单的高效电源设计，支持电源适配器或压线方式，支持5～28V（DC）供电；
工作温度范围:-40℃～+85℃，适应各种严酷的工作环境，真正的工业级产品；
电源逆接保护、过接保护、天线浪涌保护等多重保护功能，大大增加了电台可靠性；
通信端口、电源接口采用隔离高防护；
内置看门狗，并进行精确时间布局，一旦发生异常，电台将自动重启，且能继续按照先前的参数设置继续工作。

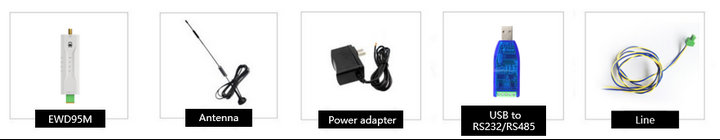

本教程主要介绍LoRaWAN数传电台的入门应用配置教程，需要准备以下配置工具：
EWD95M-xxxLN22(xxx)微型导轨DTU 电台1件：
通信天线设备1件：
电源适配器1件：DC 5V~28V的电源适配器
USB转串口模组工具1件：
数据连接线1件：含4PIN 3.81凤凰端子公头的连接线。
首先给数传电台安装好天线。并通过电源适配器将DTU通电及连好接线，A+/TX连A/T, B-/RX连B/R。
最后通过USB转RS232/RS485模组（或者其他USB转串口方式）将电脑与数传节点电台相连；
启动串口调试助手，选择串口波特率为9600bps(默认)、8N1，通过AT指令或者上位机配置入网参数后，设备会自动发送入网请求，附近网关接受请求后即可实现设备入网。
本次演示套件以EWD95M-xxxLN22(xxx)微型导轨式DTU设备作为节点，E890-470LG11系列LoRaWAN网关作为网关接入免费ChirpStack Application Server测试服务器做通信测试；
节点端OTAA接入方式对应设置如下所示:

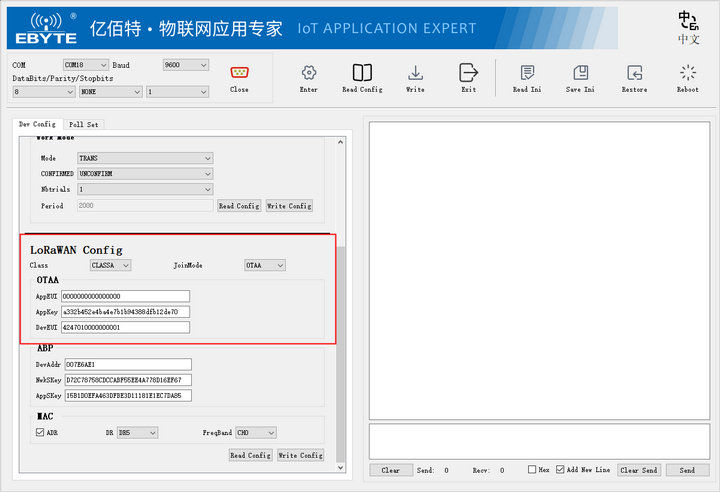

LoRaWAN数传电台通过上位机写入入网参数:

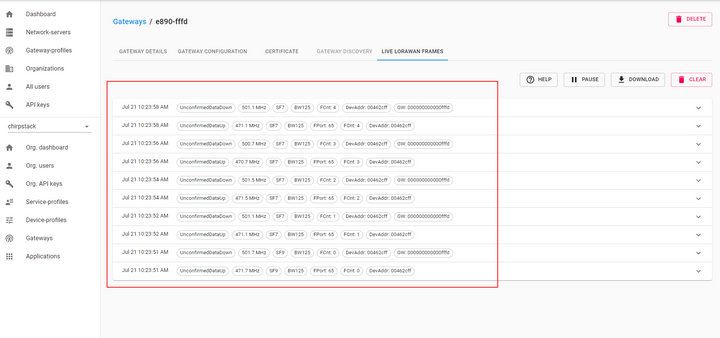

ChirpStack Application Server测试服务器上，LoRaWAN网关数据记录如下所示：

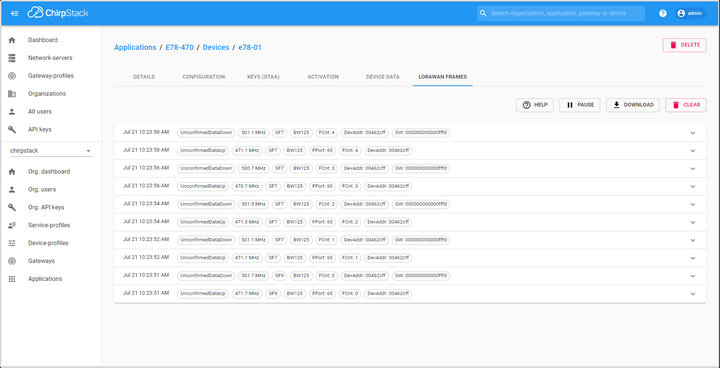

ChirpStack Application Server节点数据记录如下所示：

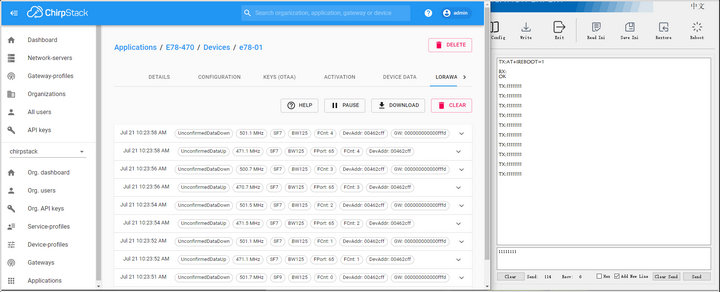

透传模式下接入示例如下所示:
透传模式下APP Server接收到数据：
注1：TTN创建设备和对应配置流程请参考《LORAWAN节点+网关TTN服务器配置教程》
注2：数传电台具有掉电保存模式功能（出厂默认设置为透传模式），用户需要按照M1、M0指示灯切换相应模式（立即生效）。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多无线数传电台产品更多资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
