输出路数：4路
工作电压：AC 380V
产品尺寸：95*90*42mm 产品重量：189±5g

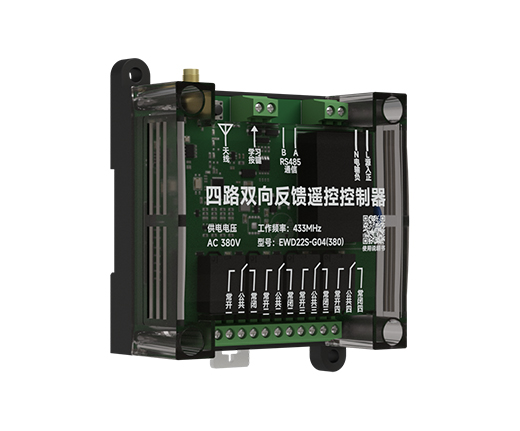

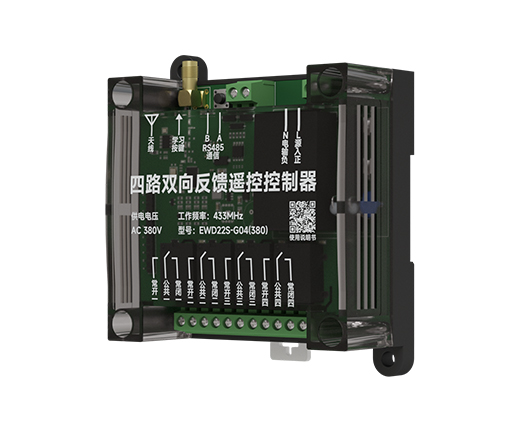

产品简介：EWD22S-G04(380)遥控开关是亿佰特研发生产的工业遥控开关产品，采用GFSK调制技术，工作在433MHz频段，传输距离远，抗干扰能力强，控制可靠性高。与EWD22S-YKxxG系列遥控器配对使用，实现对主机继电器对应设备的遥控操作，支持多遥控器控制同一个控制器。主机接收指令后同步回传反馈信号，遥控器通过接收指示灯亮灭、蜂鸣器提示，实时向用户反馈通信链路状态与设备开关状态，确保指令执行可查可控。适用于工业控制、现代农业、智慧工厂等场景。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 主要参数 | 描述 | |
| 电源电压 | AC 380V | |
| 输出路数/型号 | 2路 | EWD22S-G02(380) |
| 4路 | EWD22S-G04(380) | |
| 6路 | EWD22S-G06(380) | |
| 8路 | EWD22S-G08(380) | |
| 10路 | EWD22S-G10(380) | |
| 12路 | EWD22S-G12(380) | |
| 产品尺寸 | 150*90*42mm | |
| 安装方式 | 35mm标准导轨/定位孔 | |
| 工作频段 | 423~440MHz | |
| 输出方式 | 继电器 | |
| 触点寿命 | 100000次（10A/250VAC/30VDC） | |
| 控制方式 | 遥控 | |
| 工作温度 | -40℃ ~ +70℃ | |

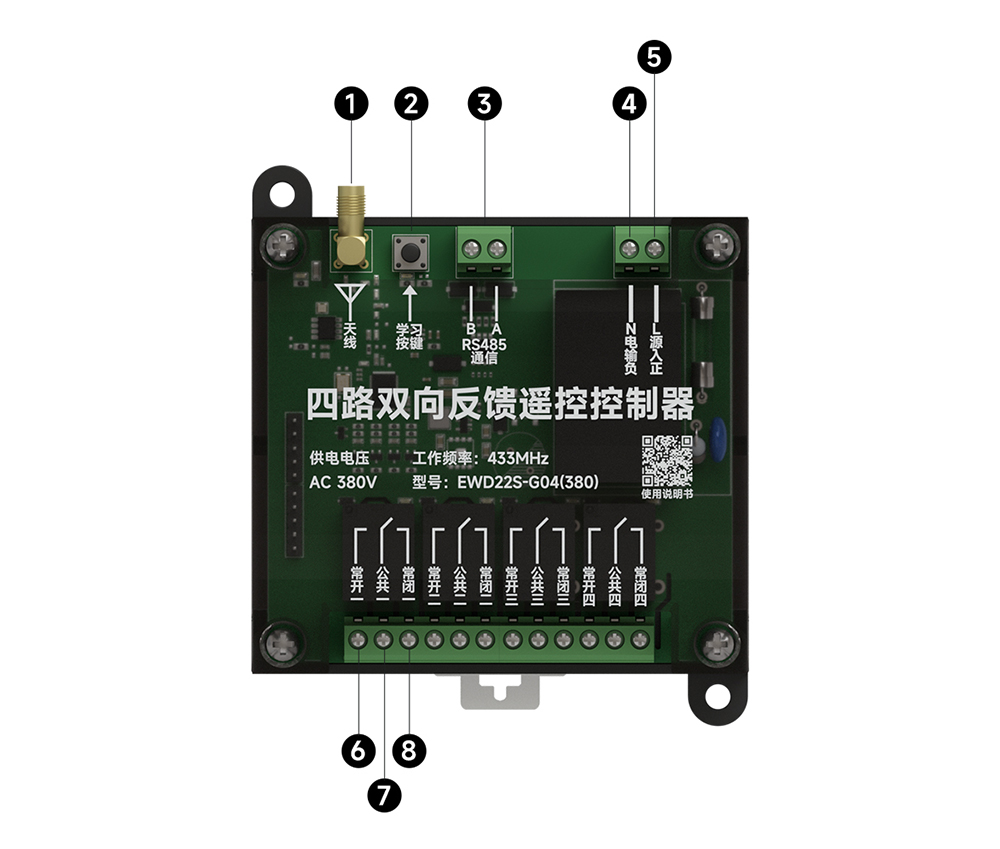

| 序号 | 名称 | 说明 | |
| 1 | 天线接口 | 外置天线接口，用于连接配套天线。为保证通讯质量，天线请放置于空旷开放的位置，避免金属遮挡，以达到最佳距离。 | |
| 2 | 学习按键 | 长按超过3秒进入配对状态，指示灯闪烁时，代表等待配对 | |
| 长按超过10秒进行清码，指示灯熄灭时代表清码成功 | |||
| 3 | RS485通讯 | RS485通讯A（+）正差分端, B（-）负差分端。暂未开放使用，需定制。 | |
| A/B接口 | |||
| 4 | N或 电源负 | 交流电源输入零线端 或 直流负极 | 其输入规格有：直流8~28V、交流220V、交流380V三种，接线前请根据主机的电源标识输入正确的供电电源，接入不符的电源可能会导致设备不可逆的损坏，请谨慎操作 |
| 5 | L或 电源正 | 交流电源输入火线端 或 直流正极 | |
| 6 | 常开x | 常开端（NO），常态处于断开； | 用于与外部被控设备进行连接，每个回路由常开、公共、常闭三个触点组成，用户需结合具体电路选择不同的组合方式，继电器触点容量为10A/250VAC，操作寿命为10万次，控制设备电流较大时请配合交流接触器进行使用，避免长期过载使用，感性及容型负载需考虑导通瞬间的冲击电流等因素。所有继电器各路相互独立，无源输出。 |
| 7 | 公共x | 公共端（COM）,“x”代表当前路； | |
| 8 | 常闭x | 常闭端（NC），常态处于闭合； | |
