当前位置: 首页 >产品中心 >遥控开关>无线遥控开关>EWD22S-A02TER

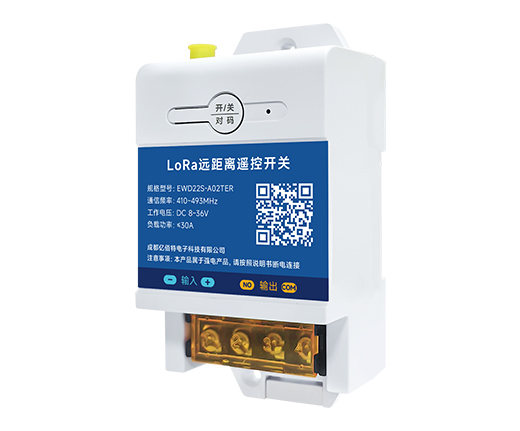

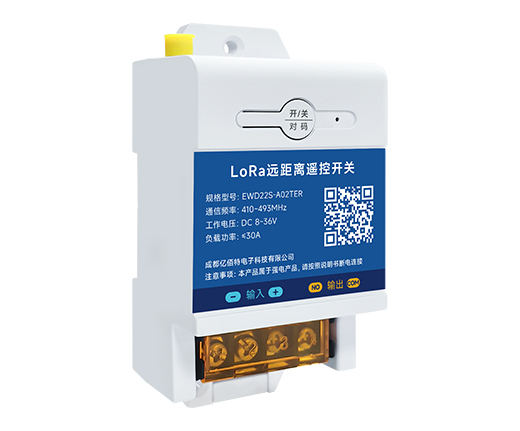

EWD22S-A02TER LoRa远距离遥控开关

输出方式:继电器开关

接点方式:干接点

控制方式:按键+遥控器

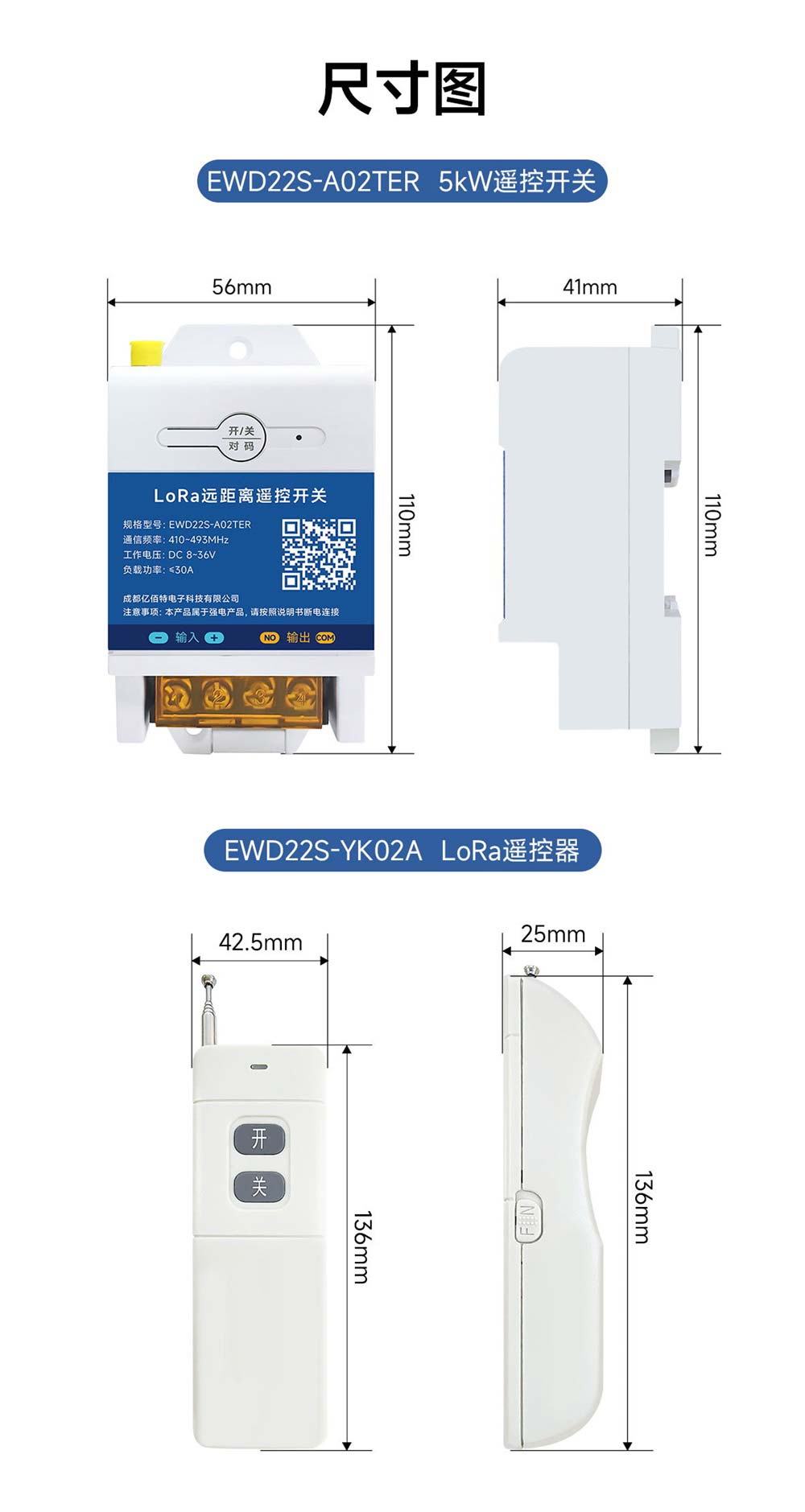

产品尺寸:56*110*41mm

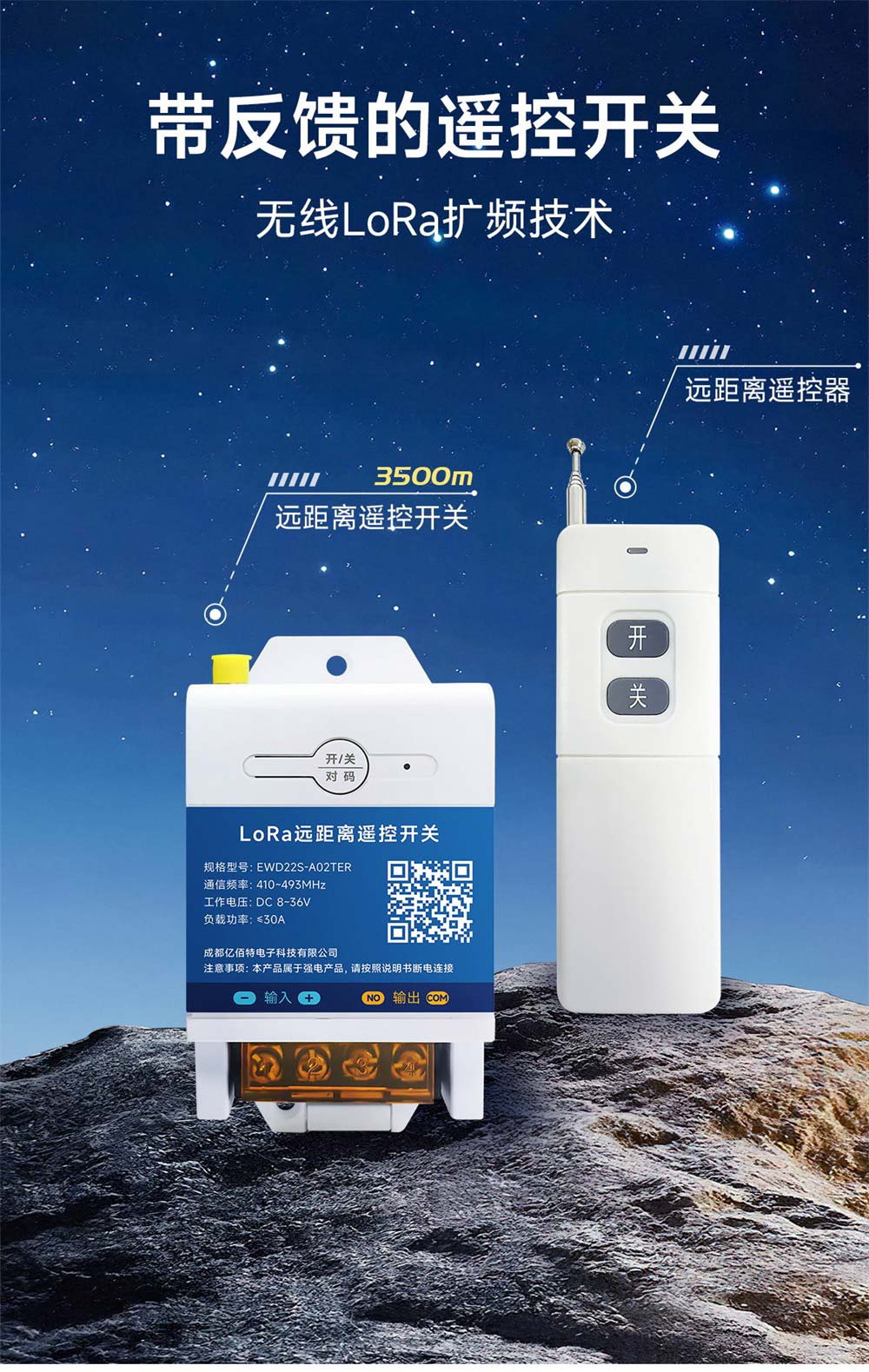

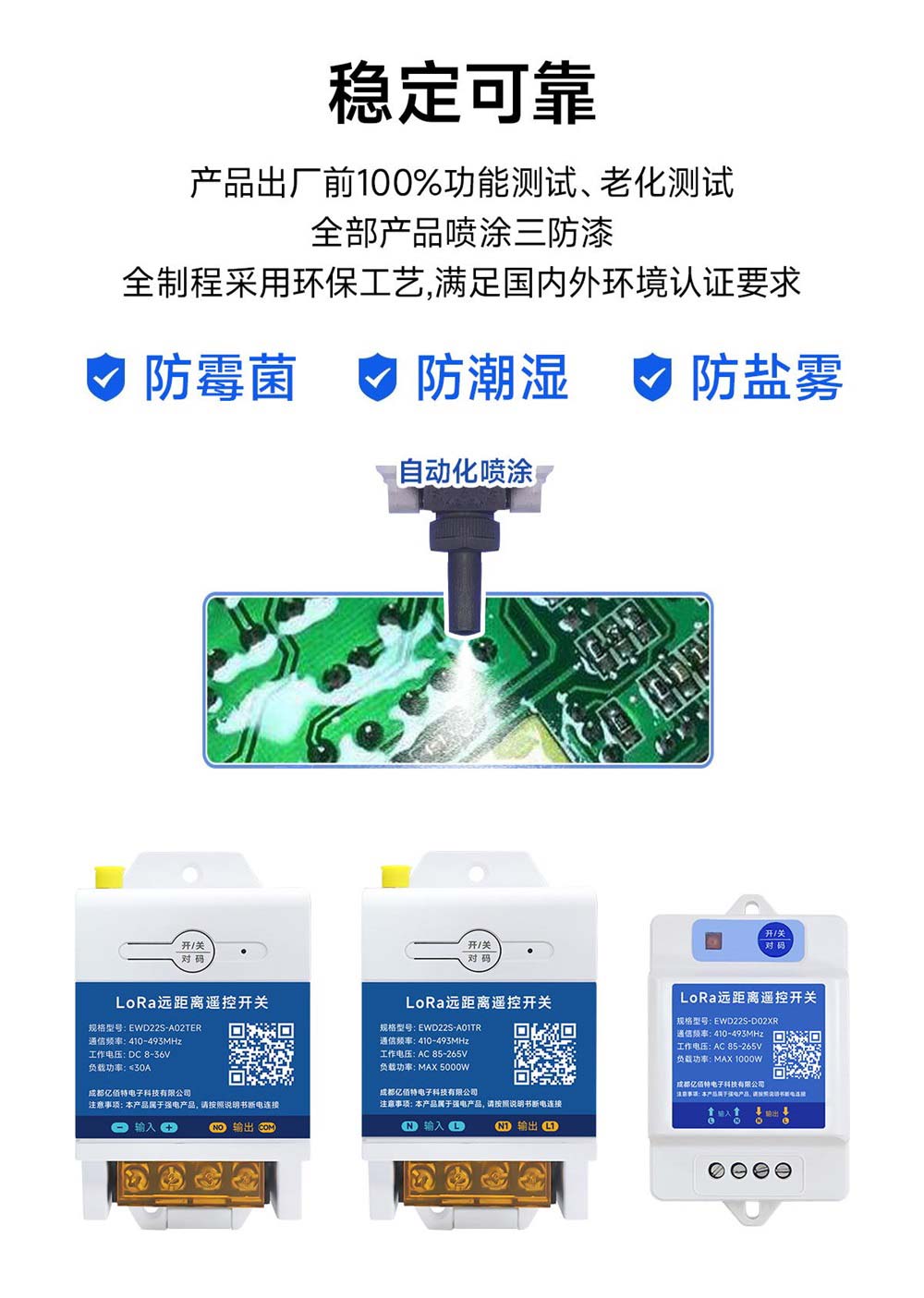

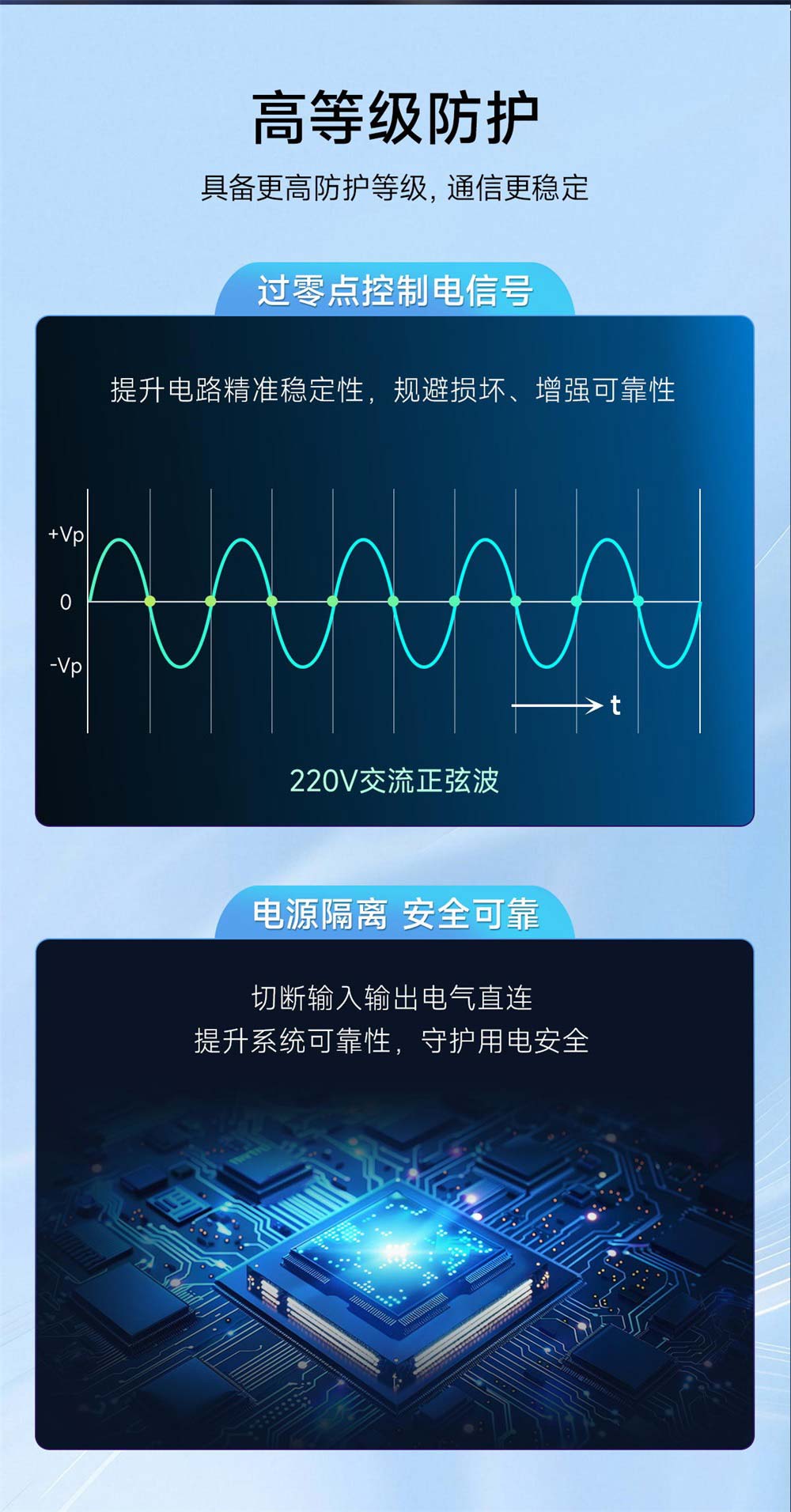

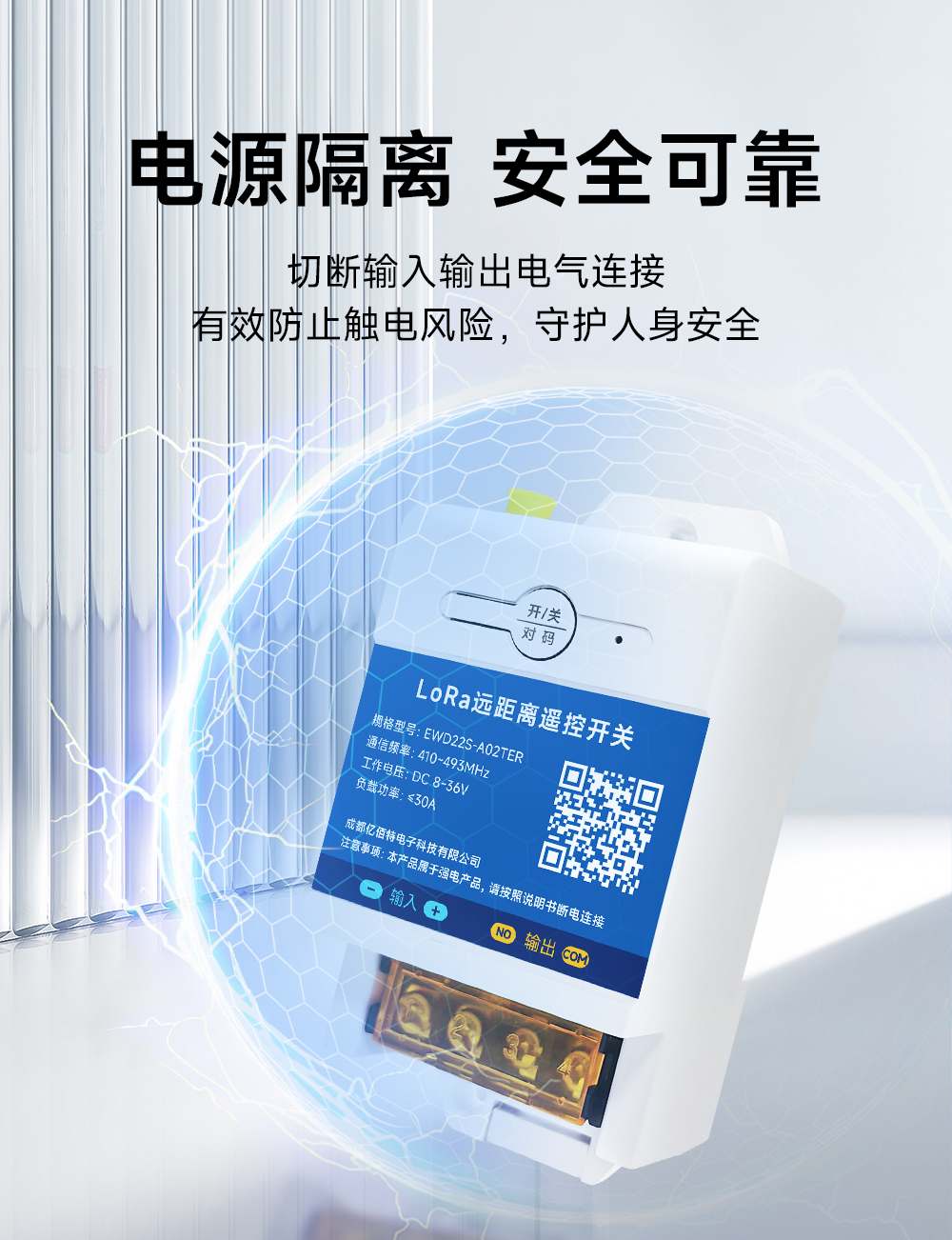

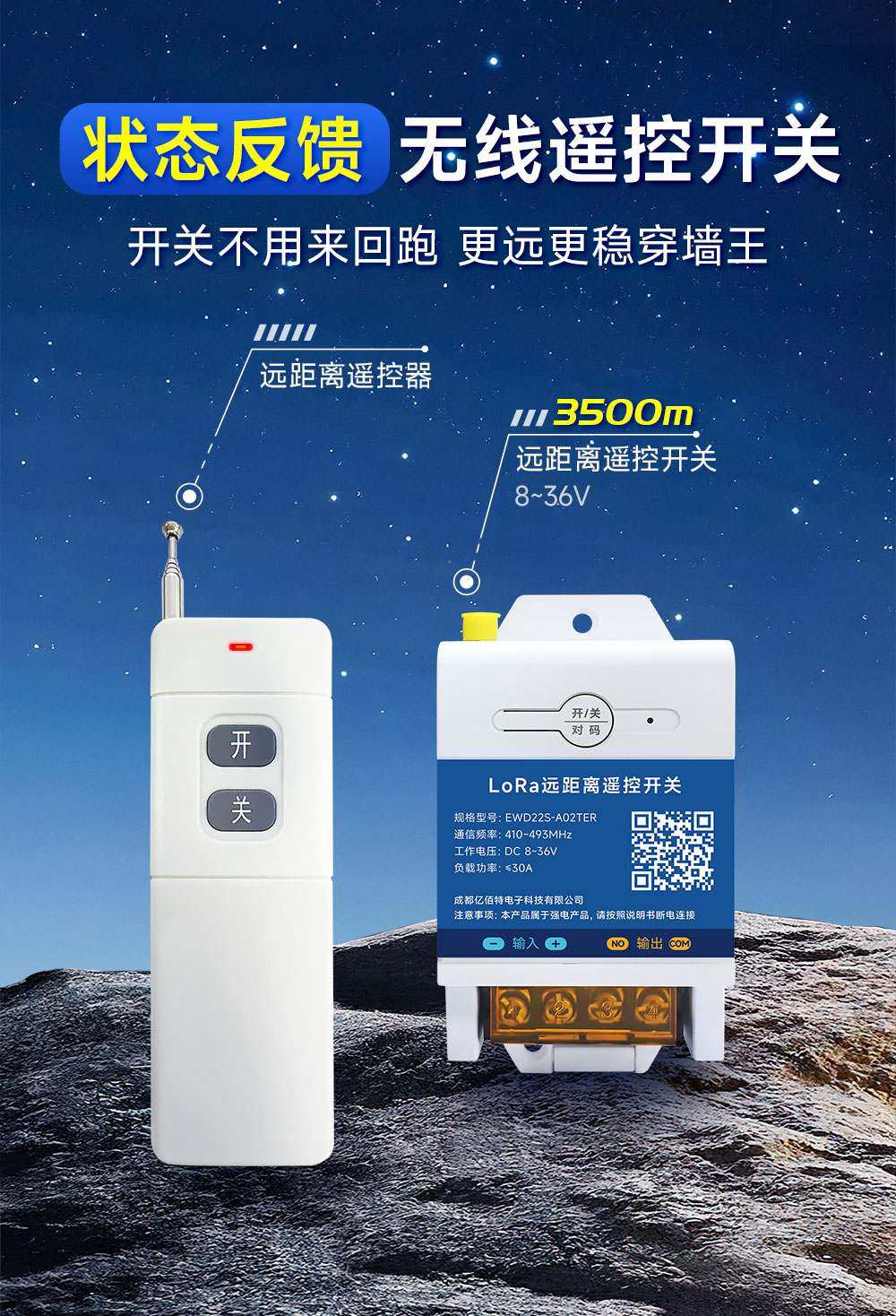

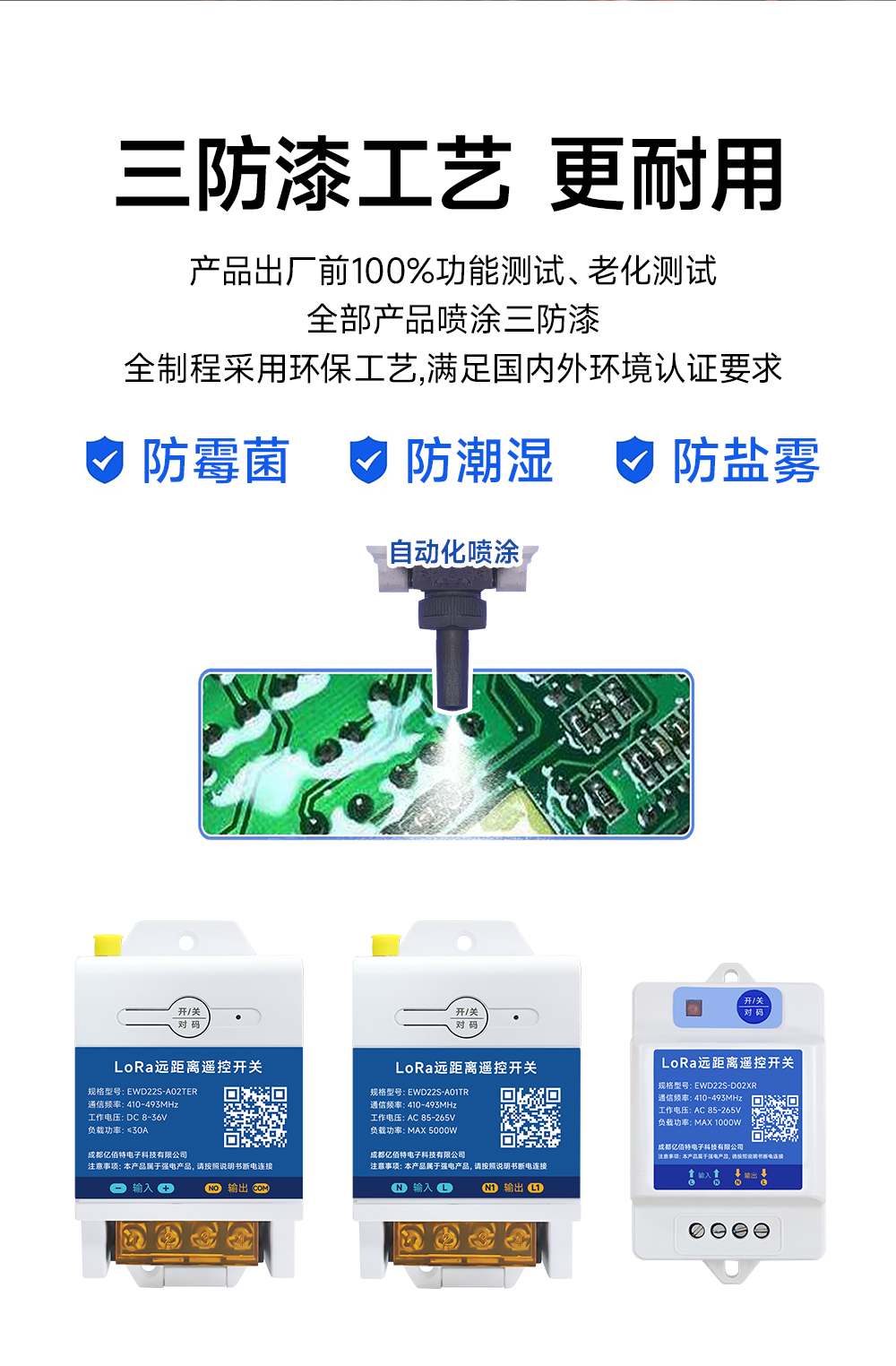

产品简介:EWD22S系列遥控开关是亿佰特公司研发生产的LoRa远距离遥控开关,采用LoRa扩频技术,工作在410~493MHz频段,自带跳频功能,传输距离远,抗干扰能力强,控制可靠性高。采用电源隔离设计,高防护能力让使用更安全。配合配套EWD22S-YK02A遥控器进行配对,空旷区域内,采用吸盘天线,可在距离3.5km处实现可靠控制。适用于农业灌溉、户外照明、电器控制等场景。产品喷涂三防漆,具有“防霉菌”“防潮湿”“防盐雾”等功能。

遥控开关

EWD22S-A02TER自带反馈LoRa遥控开关详情页-(1)
详情页-(2)
详情页-(3)
详情页-(4)
详情页-(5)
详情页-(6)
详情页-(7)
详情页-(8)
详情页-(9)
详情页-(10)
详情页-(11)
详情页-(12)
详情页-(15)
遥控开关产品使用说明

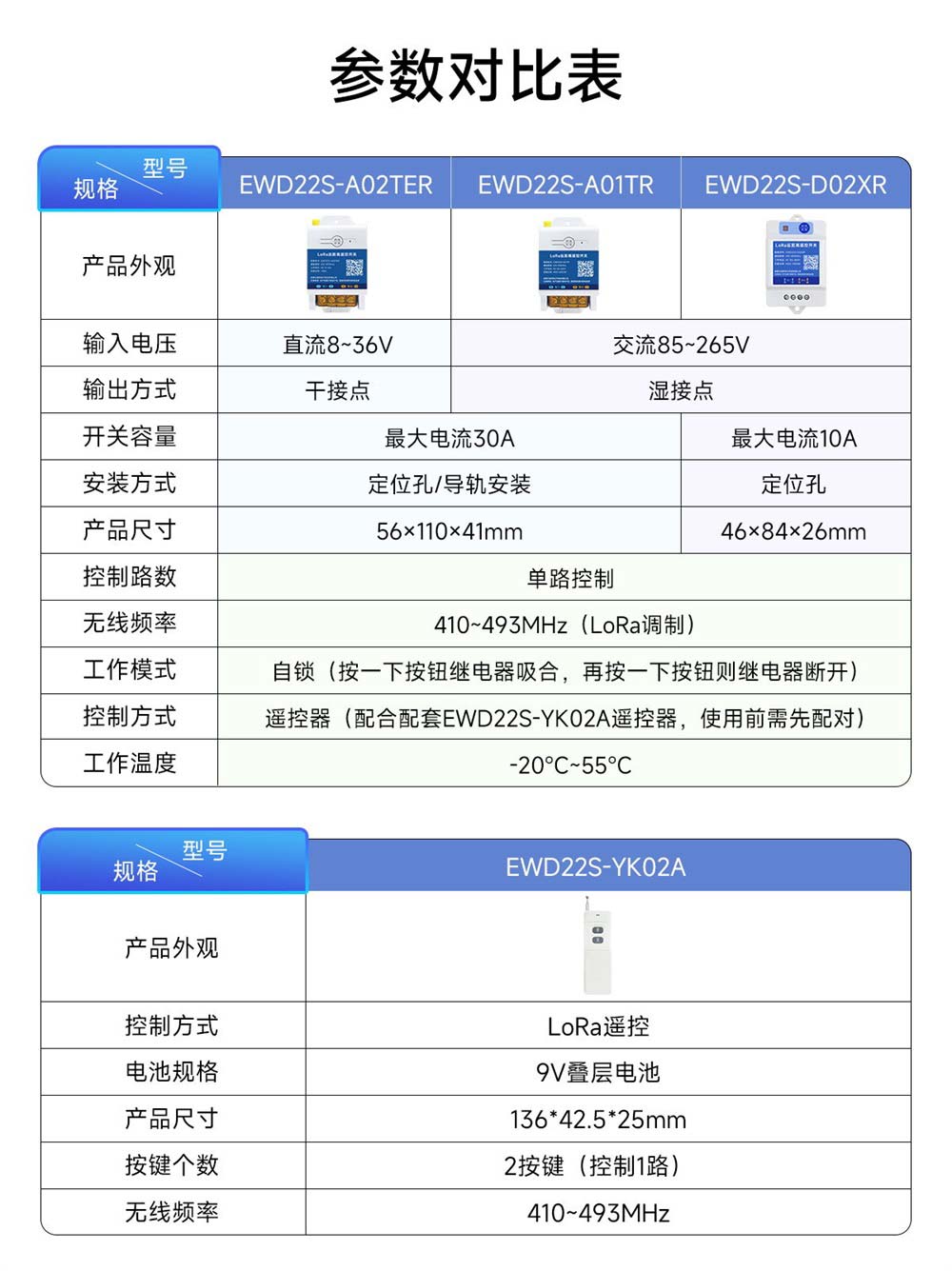

主要参数描述
产品型号EWD22S-A02TEREWD22S-A01TREWD22S-D02XR
产品尺寸56*110*41mm46*84*26mm
负载功率≤30A5000W1000W
工作电压DC 8~36VAC 85~265V
接点方式干接点湿接点

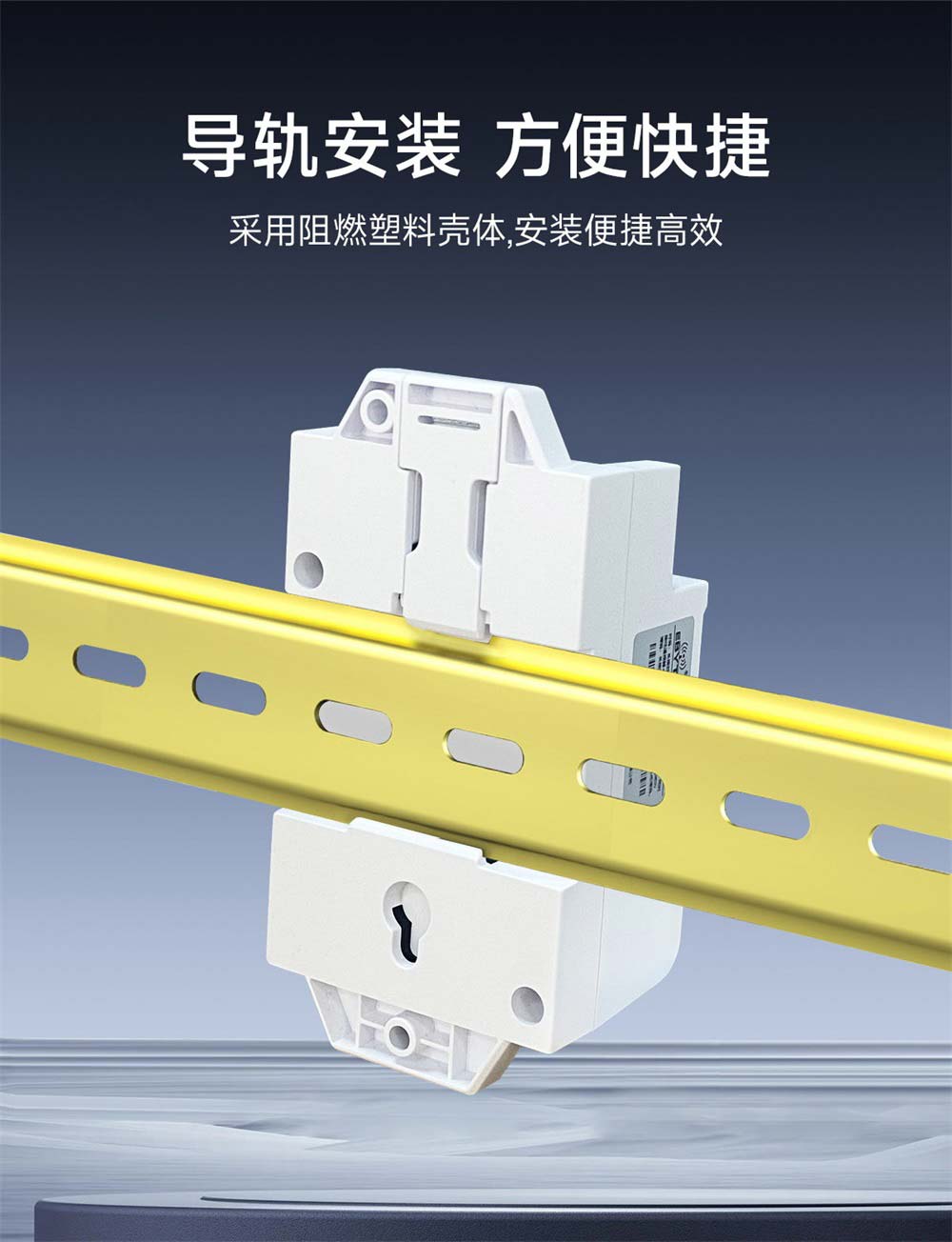

安装方式定位孔/导轨安装定位孔安装
工作频段410~493MHz
输出路数单路输出
输出方式继电器开关
工作模式自锁(按一下按钮继电器吸合,再按一下按钮则继电器断开)

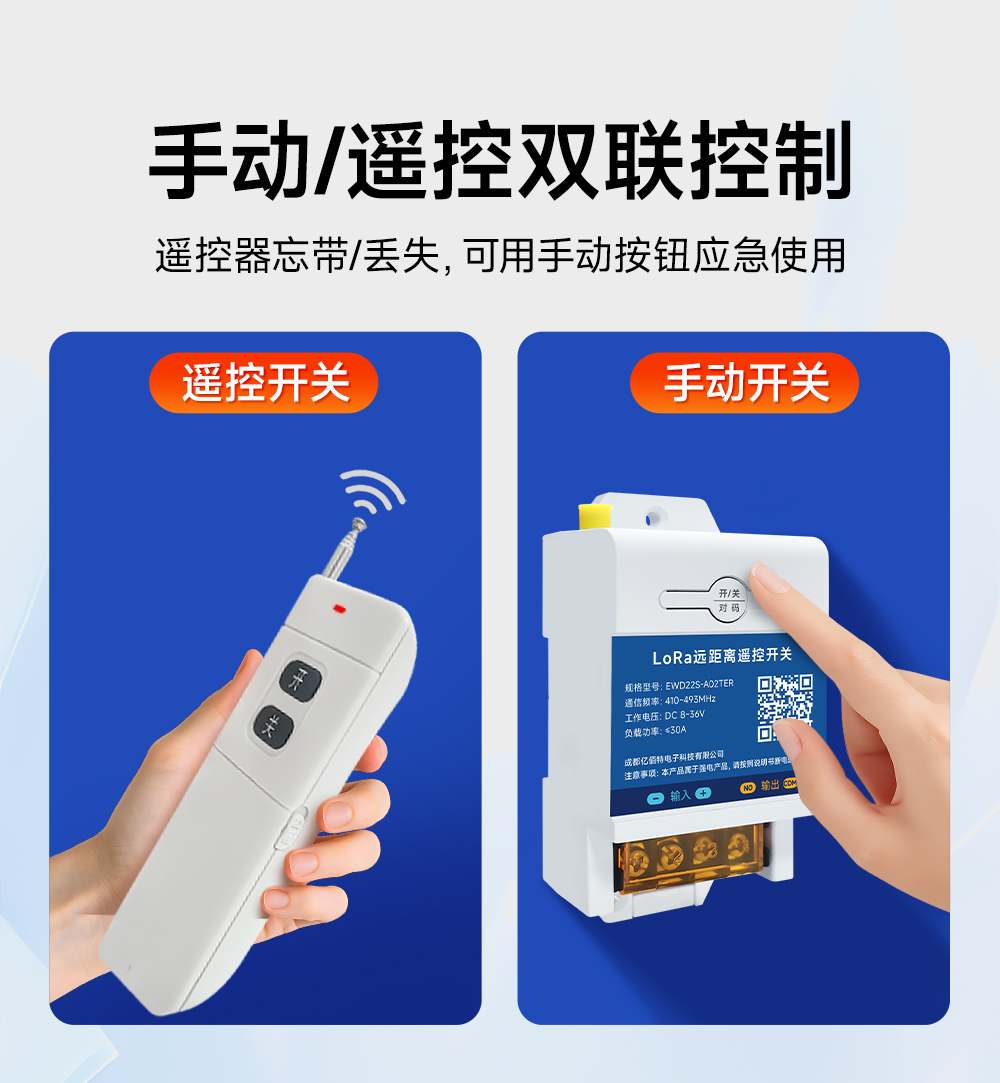

控制方式按键/遥控器(使用遥控器前,需先配对)
工作温度-20℃ ~ 55℃

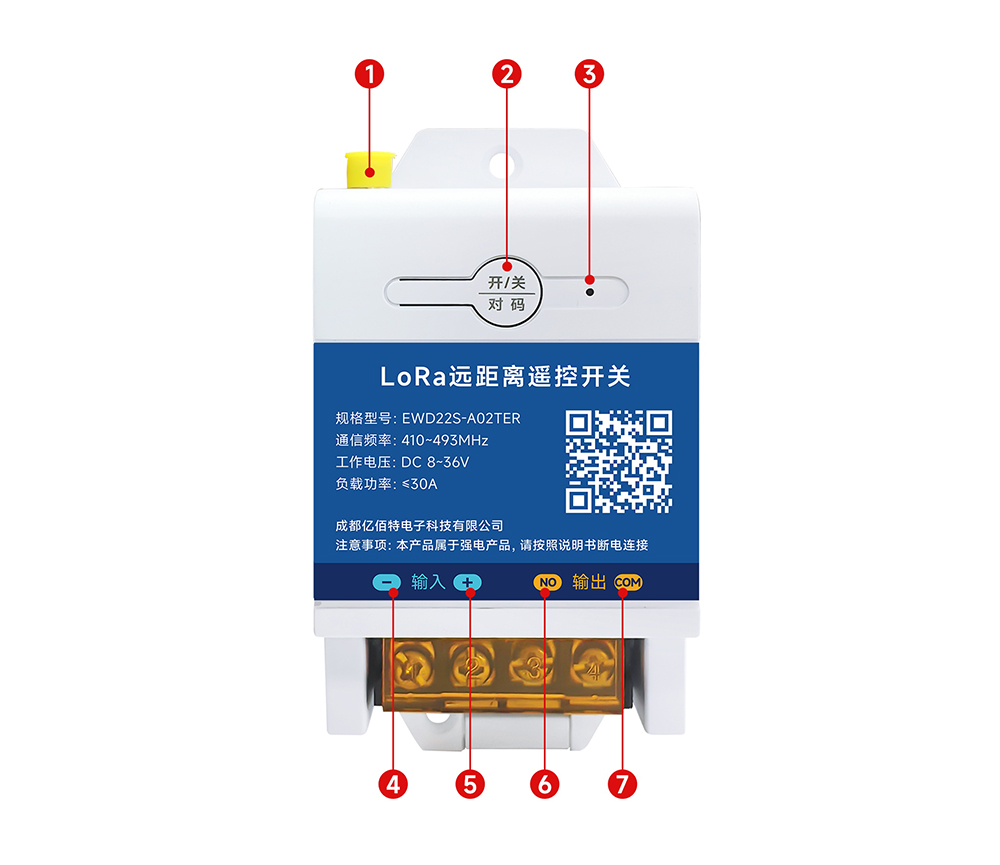

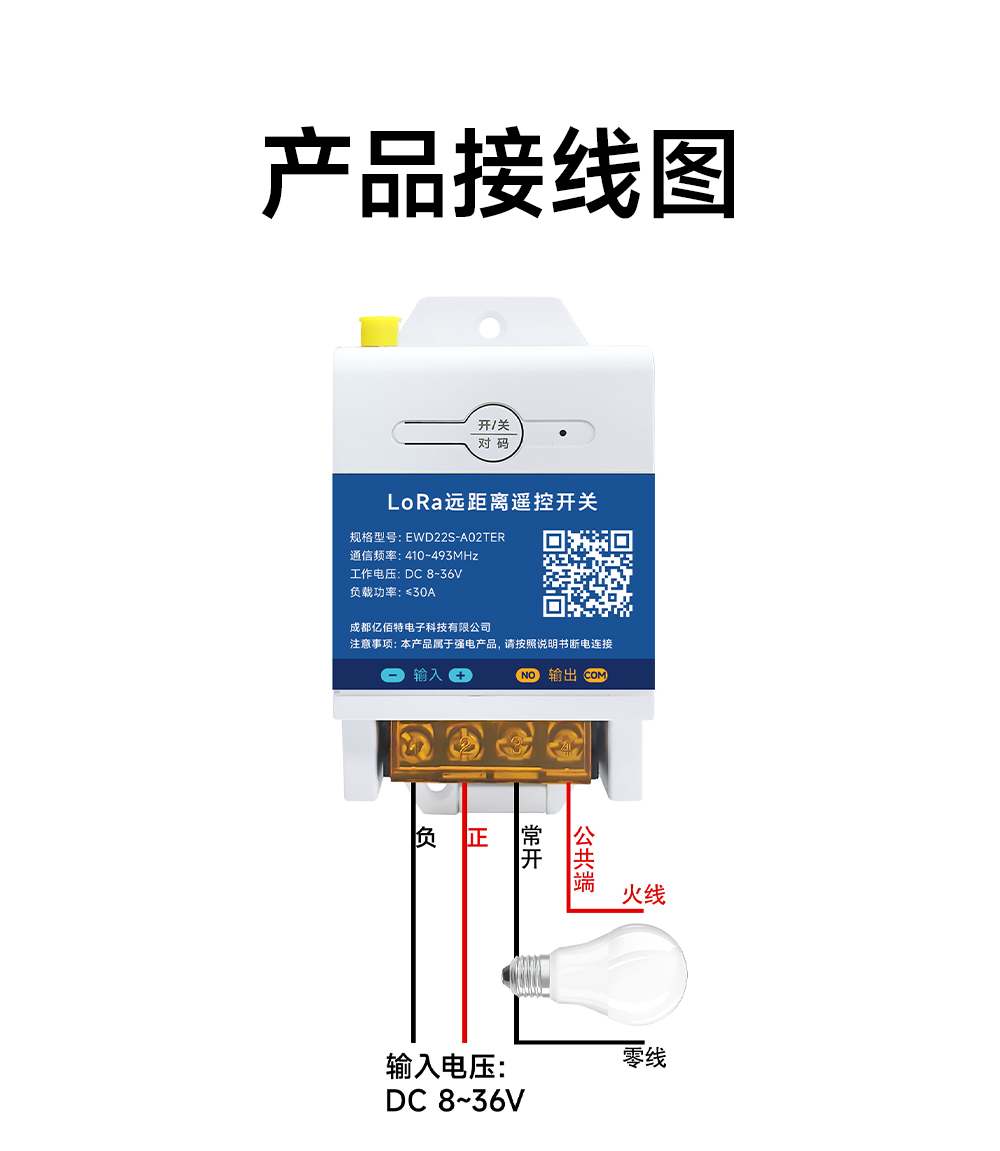

引脚定义 EWD22S-A02TER


序号名称说明
1天线接口外置天线接口,用于连接配套天线

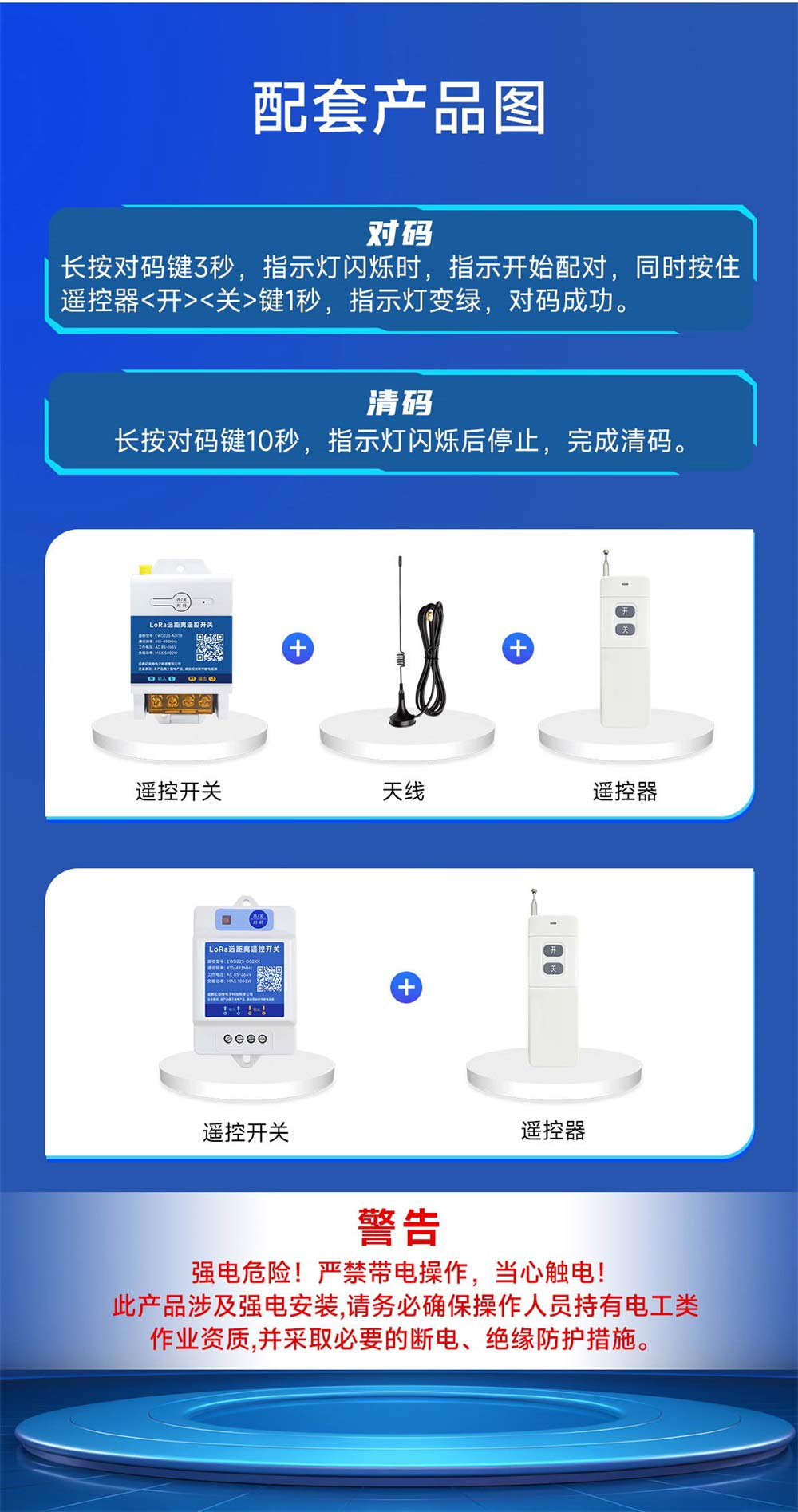

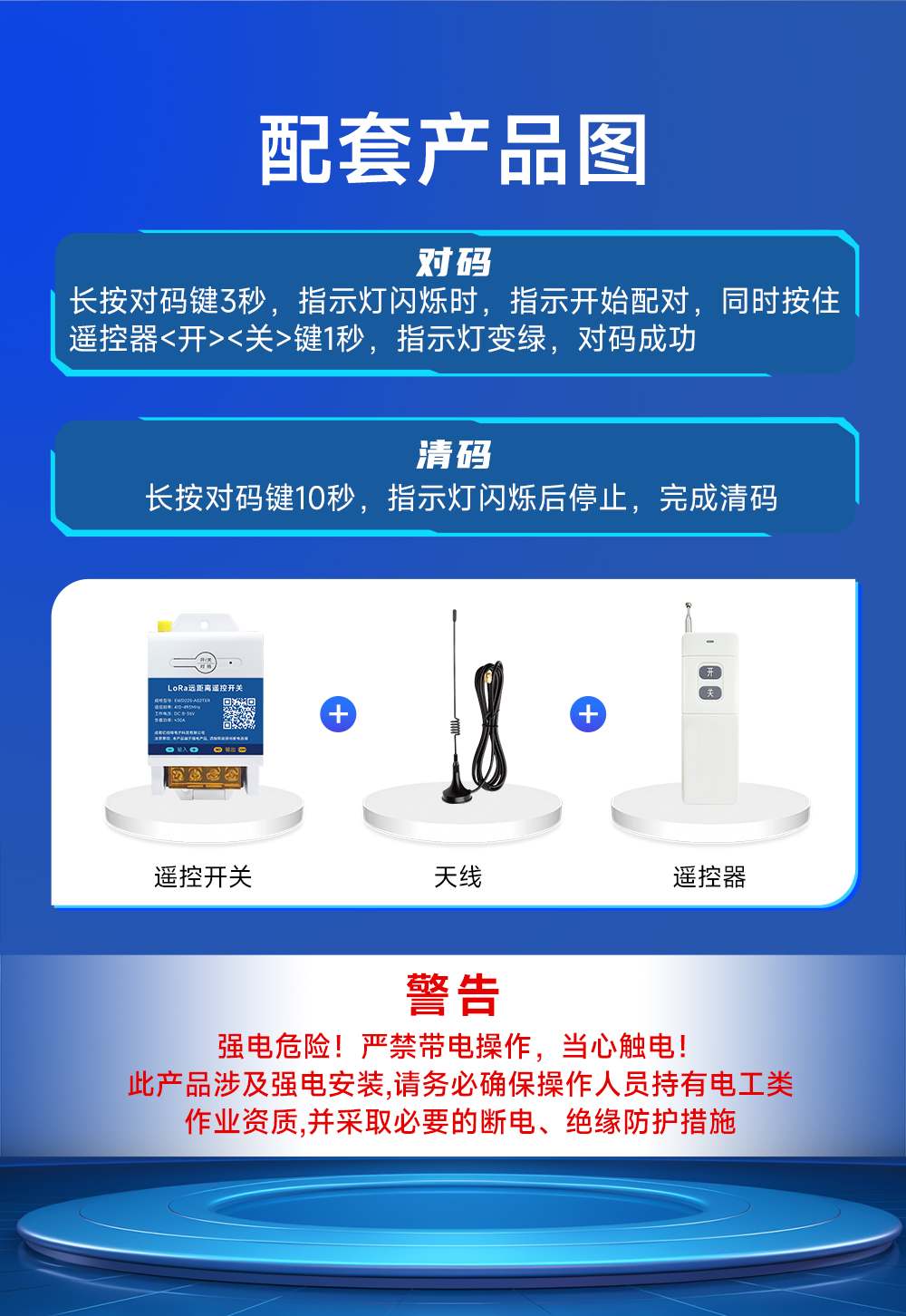

2开关/对码按键短按:开启/关闭开关;
长按:超过3秒进入配对状态,超过10秒进行清码

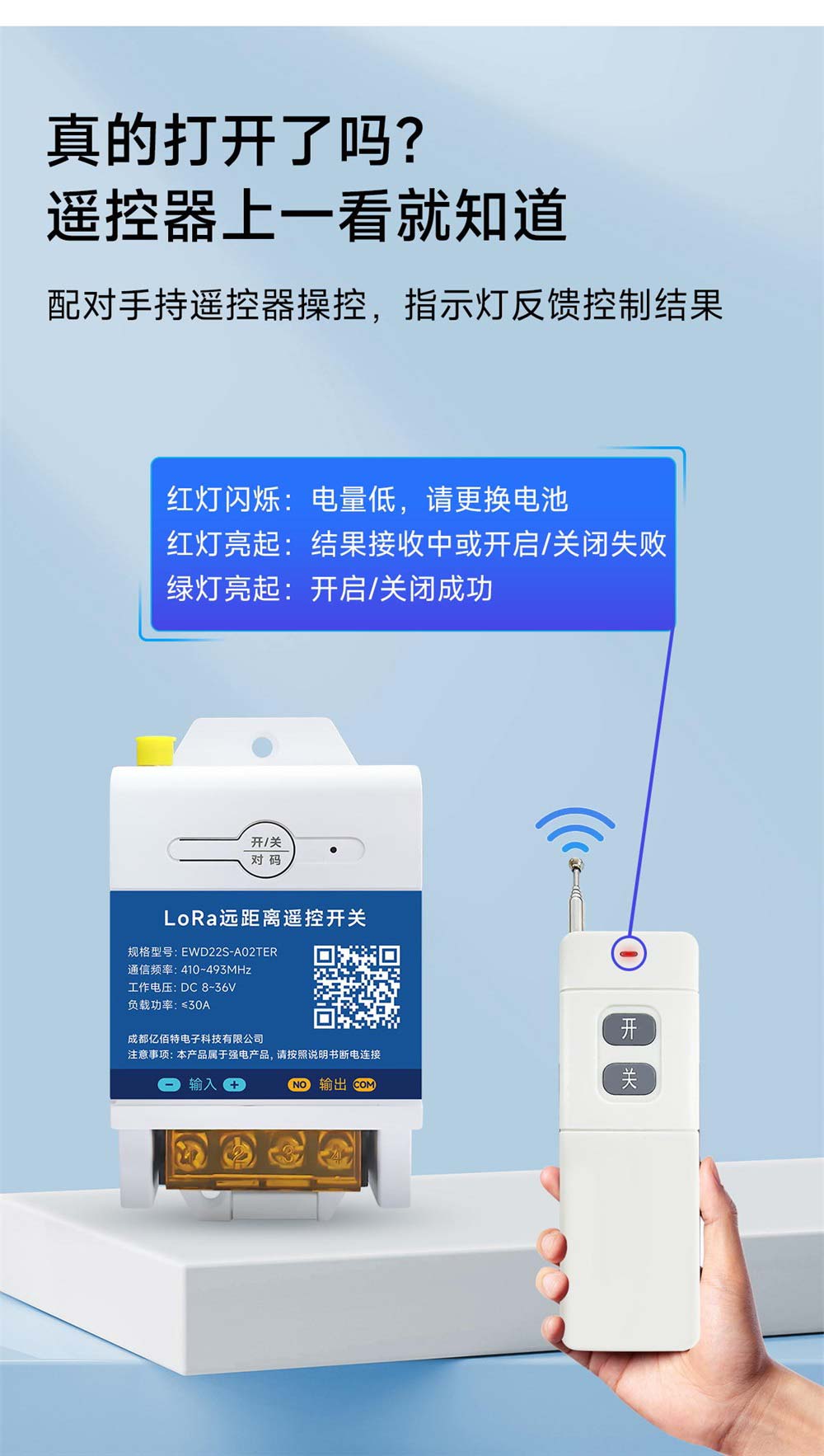

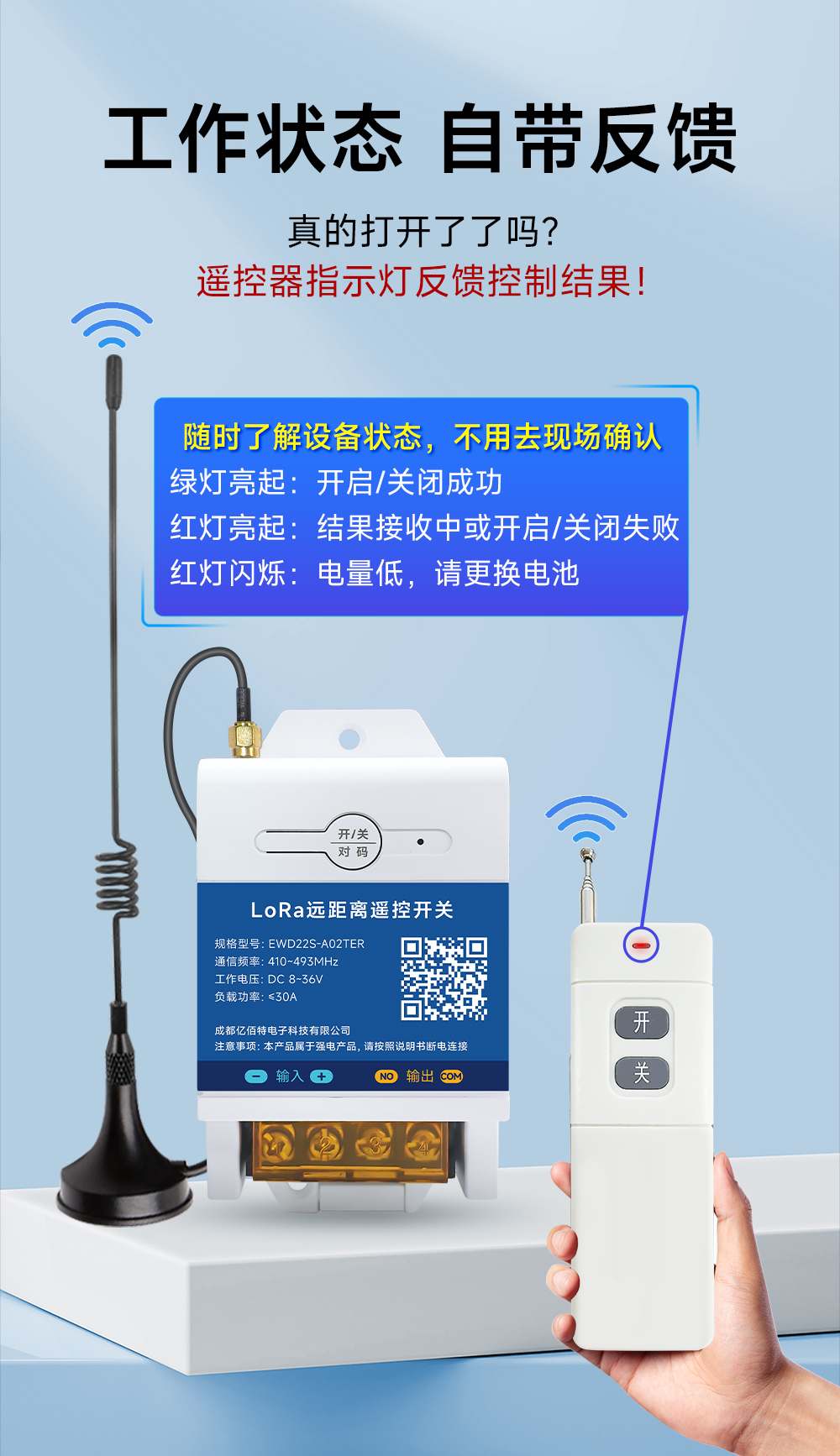

3状态指示灯熄灭:开关关闭;常亮:开关打开;闪烁:配对指示

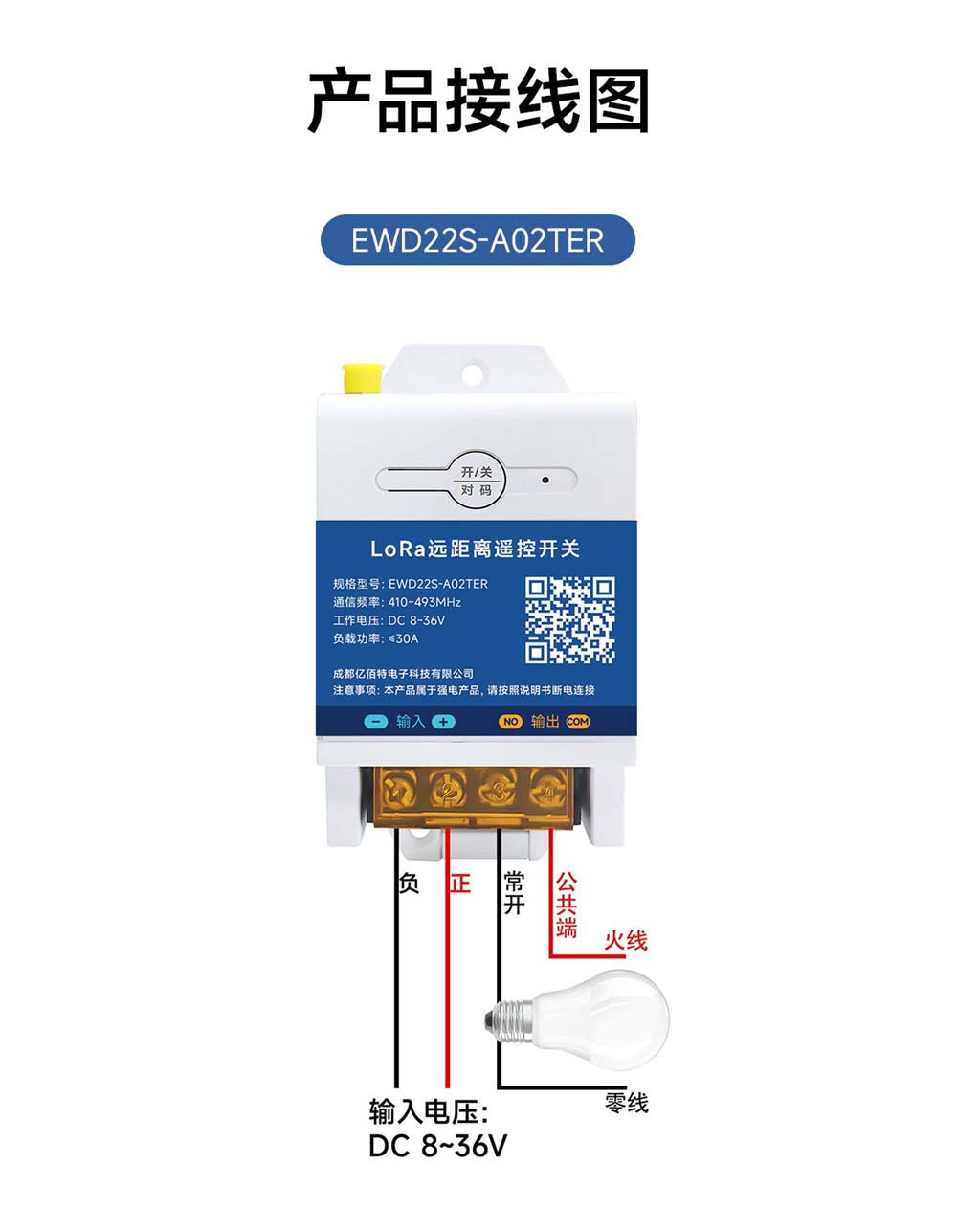

4N或 -交流电源输入零线端 或 直流负极
5L或 +交流电源输入火线端 或 直流正极
6N1或NO交流电源输出零线端 或 常开端
7L1或COM交流电源输出火线端 或 公共端


       在线购买
     采购请与业务员联系咨询销售!


       批量采购/定制产品
     【销售专线】:4000-330-990         7x24小时销售服务热线
     【联系邮箱】:support@cdebyte.com


       技术咨询
     【在线提交】:https://www.ebyte.com/apple-technology.html
     【联系邮箱】:support@cdebyte.com
           技术应用
     > EWD22S系列远距离LoRa遥控开关快速应用指南
     > EWD22S系列高性能LoRa遥控开关智能控制方案
     > LoRa遥控开关:让远距离同步开关控制更为可靠
     > 如何利用4G遥控开关设备搭建智慧农业系统应用案例
     > 4G遥控开关接入MQTT协议用户服务器的步骤详解
     > 详解4G遥控开关接入MQTT协议服务器的步骤与意义
     > 使用天翼云物联网平台并定制4G遥控开关接入配置教程
     > 利用无线遥控开关搭建智慧农渔案例应用教程
     > E860-DTU系列lora远程同步开关快速应用教程
     > LoRa远程同步控制开关核心功能简介
     > 4G手机智能遥控开关方案自带免费使用的流量卡
     > 4G手机云智能遥控开关推进智慧农业大棚远程自动化应用案例
     > 【智能安防应用】无线遥控开关构建便捷门禁系统原理
     > 一分钟带你了解“无线遥控开关”
     > NB-IoT多模卫星定位模组+大功率遥控开关产品介绍
     > 远程遥控开关的智能家居物联网应用案例
     > 享受未来智能生活的物联网芯片行业兴贵:遥控开关
     > 遥控开关的智能养殖高效、生态、安全的特性
     > 亿佰特蓝牙WiFi无线模块:智能门锁遥控开关应用方案
     > 使用亿佰特遥控开关的电动伸缩门开关有几种控制方法
     > 云智能遥控开关与三相直交流点击正反转控制系统分析
     > 无线遥控开关是如何实现远程控制的原理教程
     > 【干货】用户自管理4G遥控开关类设备流程


产品
型号
传输方式 控制距离 工作电压 控制方式 产品用途技术
手册
样品
购买

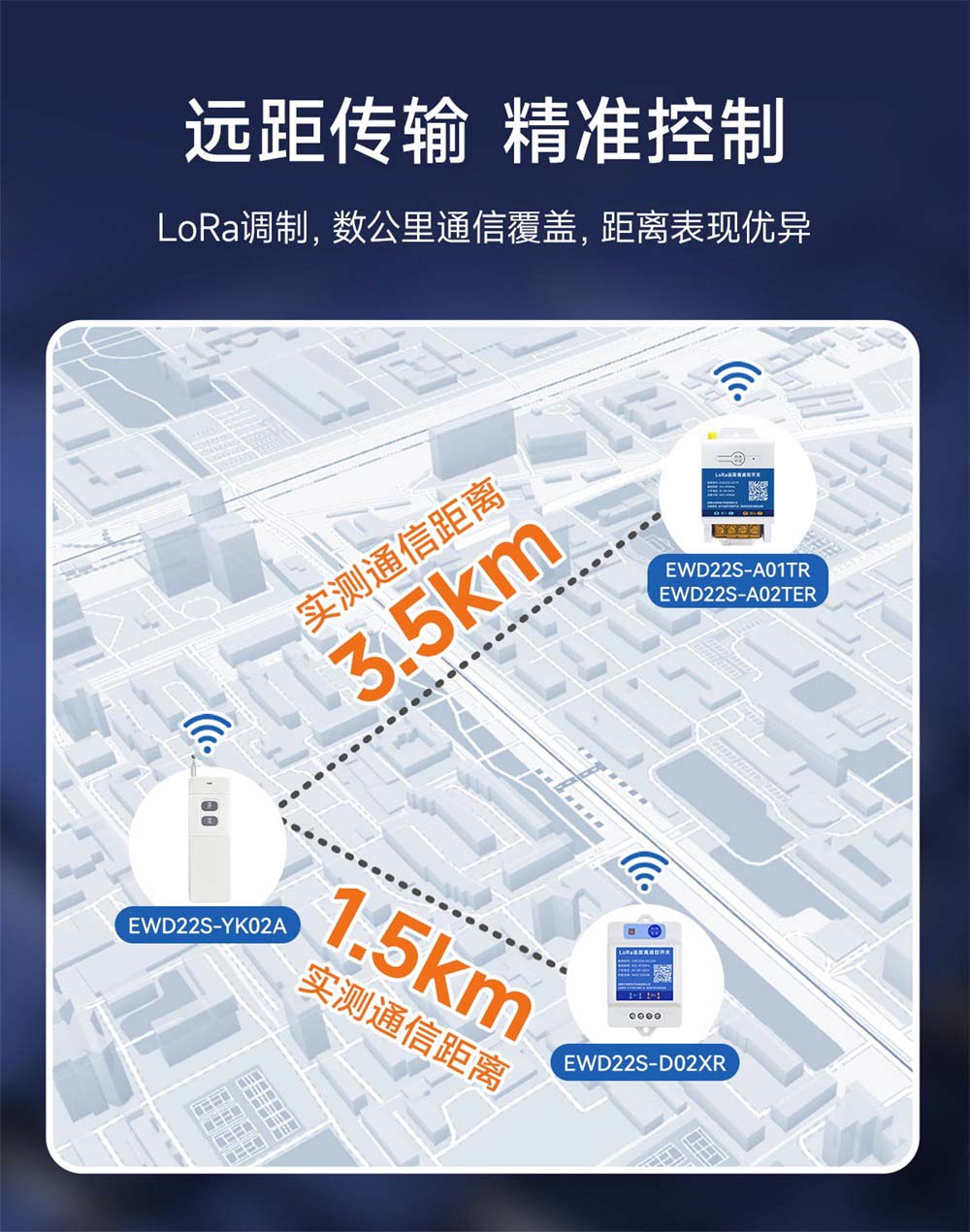

EWD22S-A02TER 继电器开关 3.5km DC 8~36V 按键+遥控器 适用于农业灌溉、户外照明、电器控制等场景
