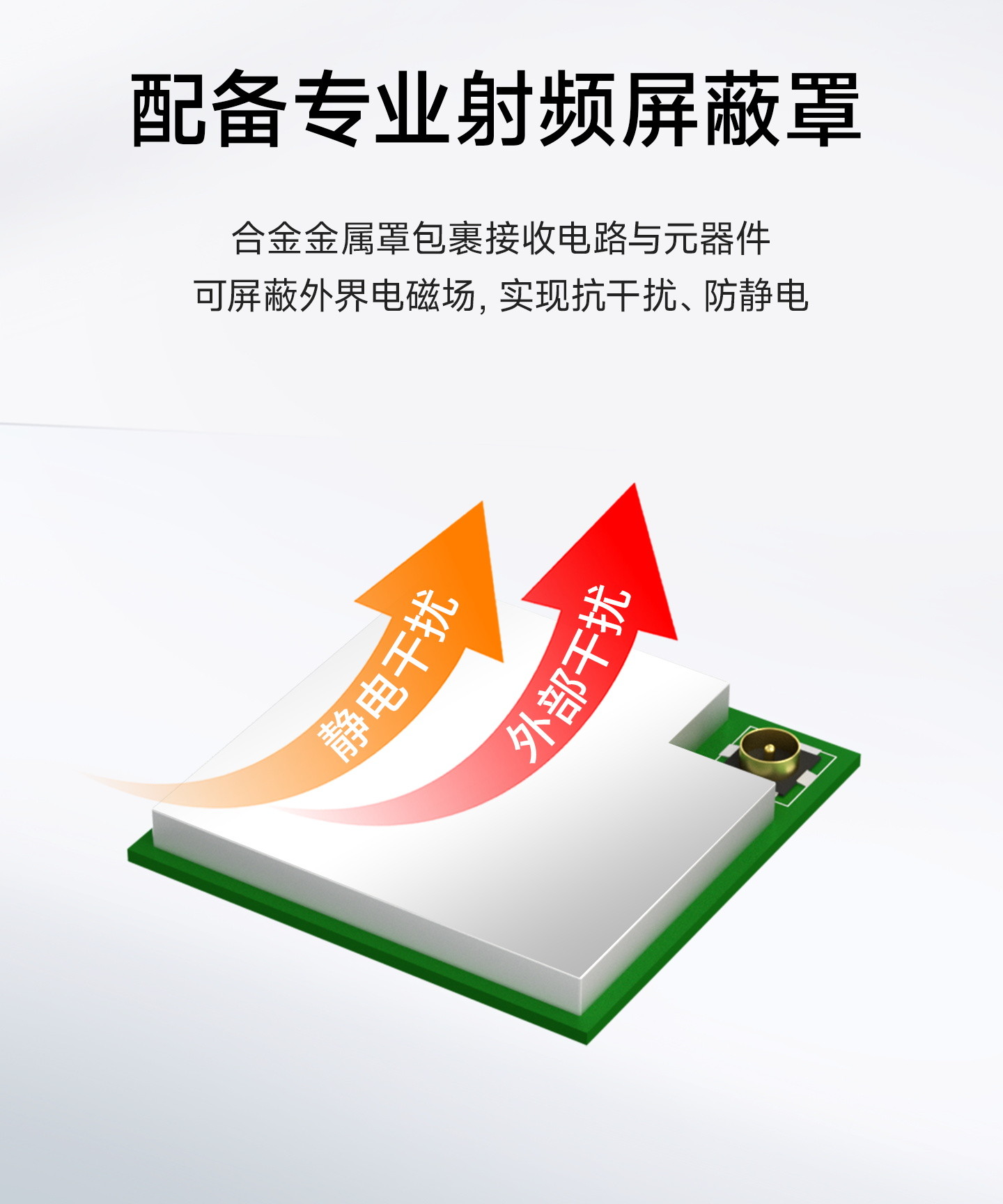

| 基本参数 | 描述 |
| 芯片型号 | EFR32BG24A010F1024IM40-B |
| RAM | 128 KB |
| FLASH | 1024 KB |
| 晶振频率 | 40MHz，内置无源晶振 |
| 封装 | LGA |
| 通信接口 | UART、SPI、I²C、GPIO、ADC、PWM，需用户自行开发设置 |
| 通信距离 | 160m |
| 天线形式 | IPEX 3 代 |
| 产品尺寸 | 12.0*12.0mm |
| 产品重量 | 0.6g ±0.1g |
| 工作环境 | |
| 工作温度 | -40℃~+85℃ , 工业级标准 |
| 工作湿度 | 10~95%RH，无凝露 |
| 存储温度 | -40℃~+125℃ |
| 射频参数 | |
| 发射功率 | 10dBm 功率多级可调 |
| 工作频段 | 2.4GHz |
| 接收灵敏度 | -105.7 dBm @Long Range 125Kbps |
| -97.6 dBm @Bluetooth LE 1Mbps | |
| -94.8 dBm @Bluetooth LE 2Mbps | |
| 电气参数 | |
| 供电电压 | 2.2V~3.8V，推荐 3.3V 供电，超过 3.8V 有烧毁模块的风险 |
| 通信电平 | 3.3V(详见 EFR32BG24A010F1024IM40 芯片手册) |
| 发射电流 | ≈24.5mA，瞬时功耗 |
| 接收电流 | ≈4.4mA |
| 休眠电流 | ≈1.3uA，深度睡眠模式 |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | PA00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 2 | PA01 | 输入/输出 | 程序调试/下载口 SWCLK |
| 3 | PA02 | 输入/输出 | 程序调试/下载口 SWDIO |
| 4 | PA03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 5 | PA04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 6 | PA05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 7 | PA06 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 8 | PA07 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 9 | VDD | 输入 | 供电接口，DC 2.2~3.8V |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | PA08 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 12 | PD03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 13 | PD02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 14 | PD01 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 15 | PD00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 16 | PC00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 17 | PC01 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 18 | PC03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 19 | nRESET | 输入 | 复位引脚，低电平复位 |
| 20 | PC04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 21 | PC02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 22 | PC05 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 23 | PC06 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 24 | PC07 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 25 | NC | - | 空脚，建议悬空 |
| 26 | NC | - | 空脚，建议悬空 |
| 27 | NC | - | 空脚，建议悬空 |
| 28 | NC | - | 空脚，建议悬空 |
| 29 | NC | - | 空脚，建议悬空 |
| 30、31 | GND | - | 地线，连接到电源参考地 |
| 32 | PB04 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 33 | PB03 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 34 | PB02 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 35 | PB01 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 36 | PB00 | 输入/输出 | 可配置的通用 IO 口（详见 EFR32BG24A010F1024IM40 手册） |
| 37~40 | GND | - | 地线，连接到电源参考地 |
