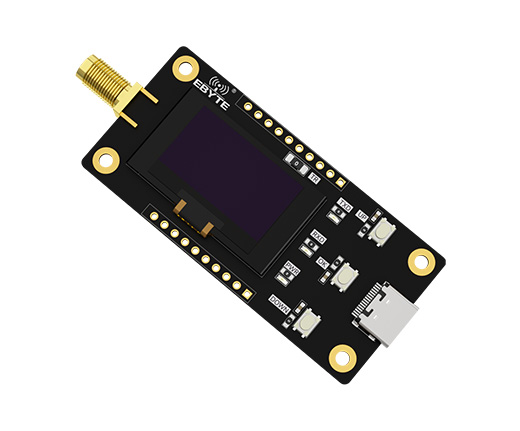

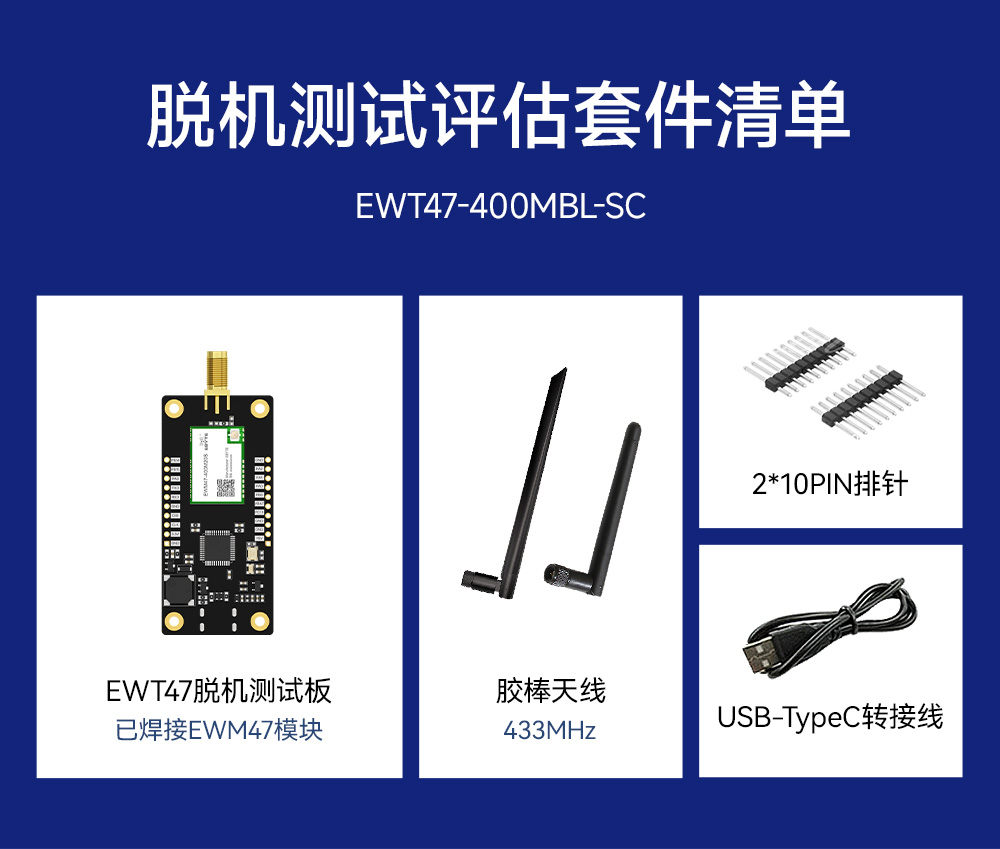

EWT47-400MBL-SC 无线模块评估套件

接口:Type-C

频段:400MHz

尺寸:30*64mm

产品简介:SC系列评估套件旨在帮助用户快速评估亿佰特新一代封装兼容型无线模块。MCU使用STM32F103C8T6,可用管脚均已引出至两侧排针,开发人员可以根据实际需求,轻松通过跳线连接多种外围设备,方便开发人员进行二次开发。该套件提供完整的软件应用示例,助力客户快速上手无线数据通信开发。根据客户需求可以板载不同类型的Sub-1G无线模组。已支持的模组都具有引脚兼容的封装,可快速替换。

引流图-E29-400M22S
引流图-E29-400T22S
引流图-E32-433T20S

EWT47-400MBL-SC 无线模块评估套件 (1)
EWT47-400MBL-SC 无线模块评估套件 (2)
EWT47-400MBL-SC 无线模块评估套件 (3)
EWT47-400MBL-SC 无线模块评估套件 (4)
EWT47-400MBL-SC 无线模块评估套件 (5)

序号参数名参数值注释
1测试板尺寸30*64mm-
2生产工艺无铅工艺,机贴机贴能保证批量一致性和可靠性
3天线接口SMA-
3供电接口Type-CUSBType-C
4工作温度-40 ~ +85-
5工作湿度10% ~90%-
6储存温度-40 ~ +125℃-

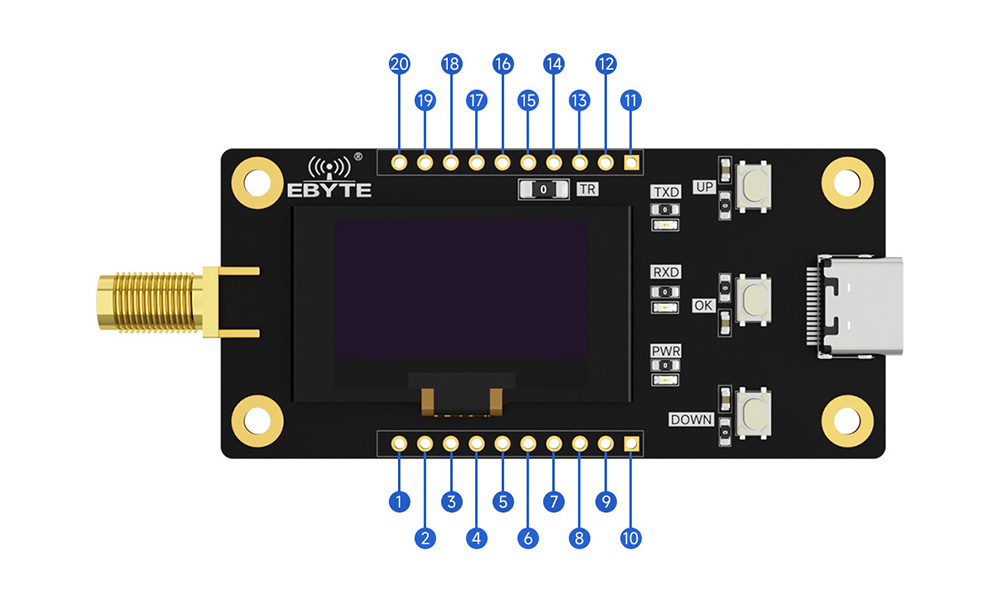

引脚定义


引脚序号定义功能说明
1GND底板地线
2PA2MCU_PA2引脚
3PA1MCU_PA1引脚
4PA0MCU_PA0引脚
5PB8MCU_PB8引脚
6VBATMCU_VBAT引脚
7PC13MCU_PC13引脚
8GND底板地线
9GND底板地线
10+5V5V供电接口
11GND底板地线
123.3V3.3V供电接口
13CLKSWCLK
14DIOSWDIO
15GND底板地线
16RXDMCU_RXD数据输入引脚
17TXDMCU_TXD数据输出引脚
18PA8MCU_PA8引脚
19PB15MCU_PB15引脚
20PB14MCU_PB14引脚
