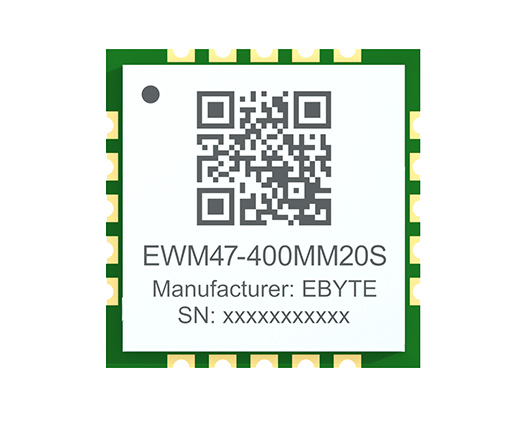

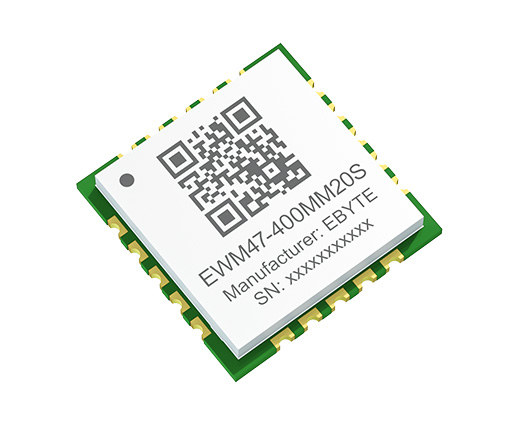

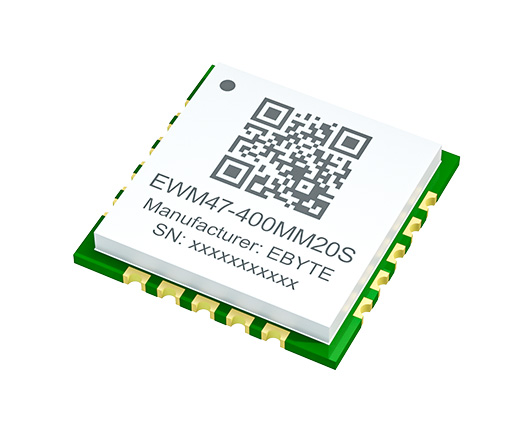

EWM47-400MM20S 小尺寸无线传输模块

芯片方案:BC3603

工作频率:410~510MHz

发射功率:20dBm

通信距离:3km

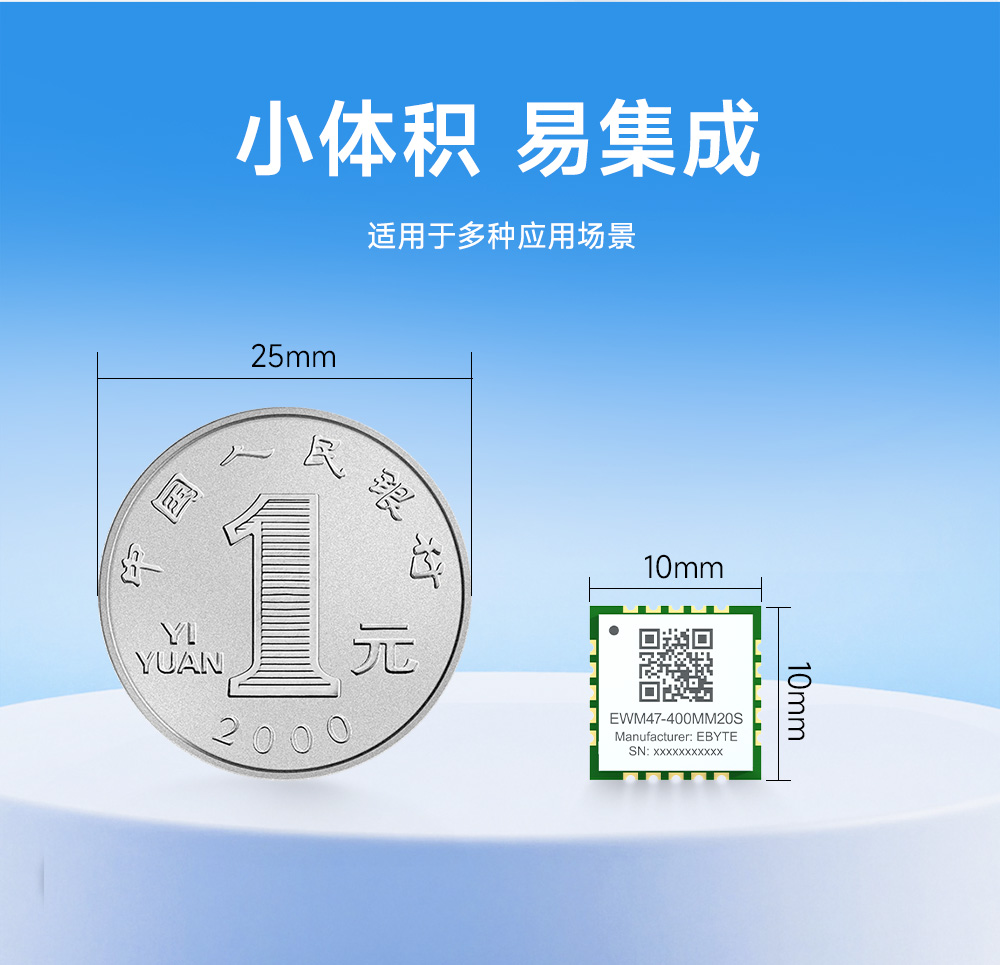

产品尺寸:10*10mm 产品重量:0.5±0.1g

产品简介:EWM47-400MM20S是成都亿佰特采用新一代国产射频芯片BC3603而自主研发的超小尺、低成本、高性能SPI无线传输模块。模块采用超小尺寸封装设计,内置工业级高精度晶振,且适用于433MHz、470MHz频段,整体抗干扰性能与通信距离得到了进一步提升。该系列模块还支持OOK、GFSK等多种调制方式,满足用户在智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备等领域应用。

引流图-E29-400M22S
引流图-E29-400T22S
引流图-E32-433T20S

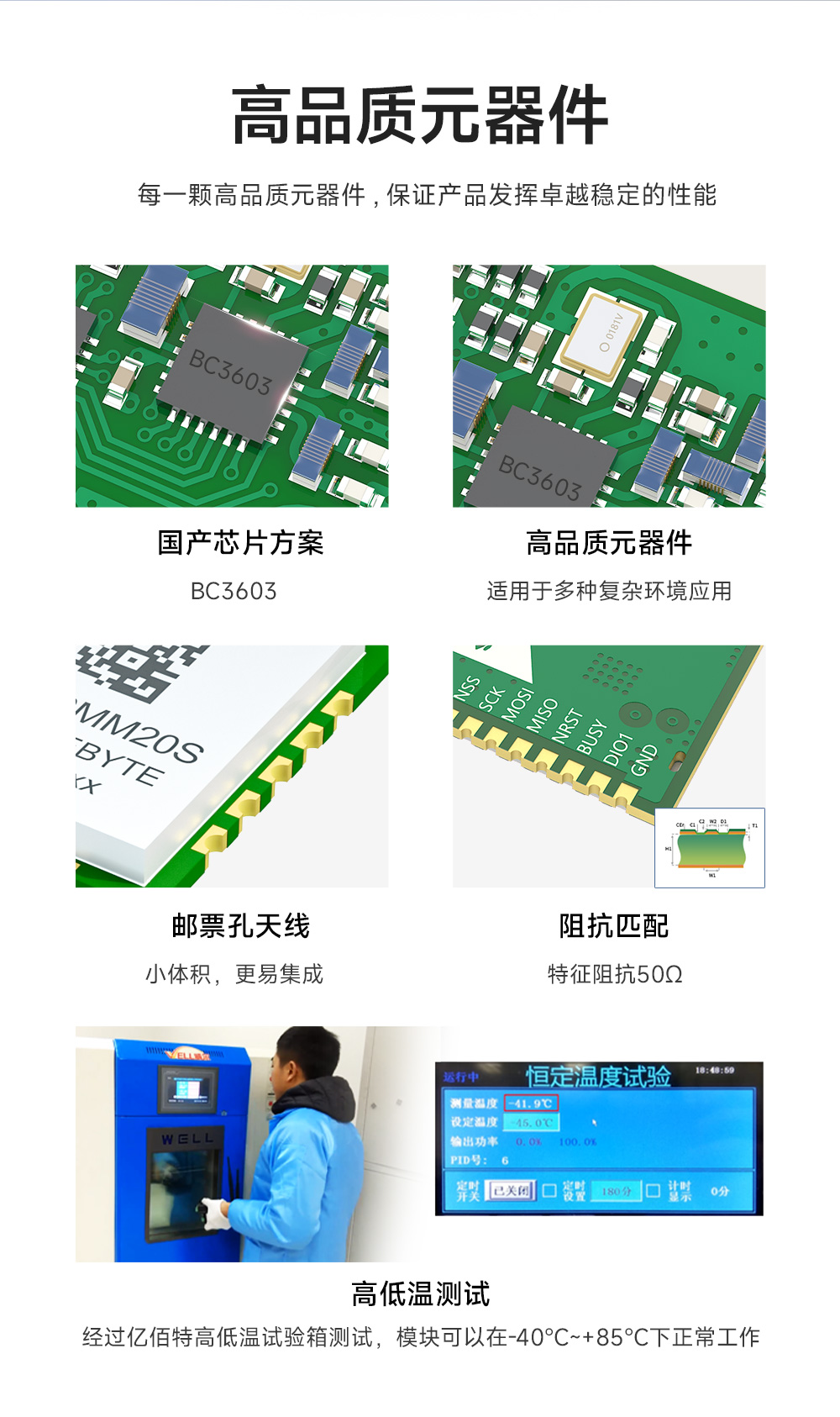

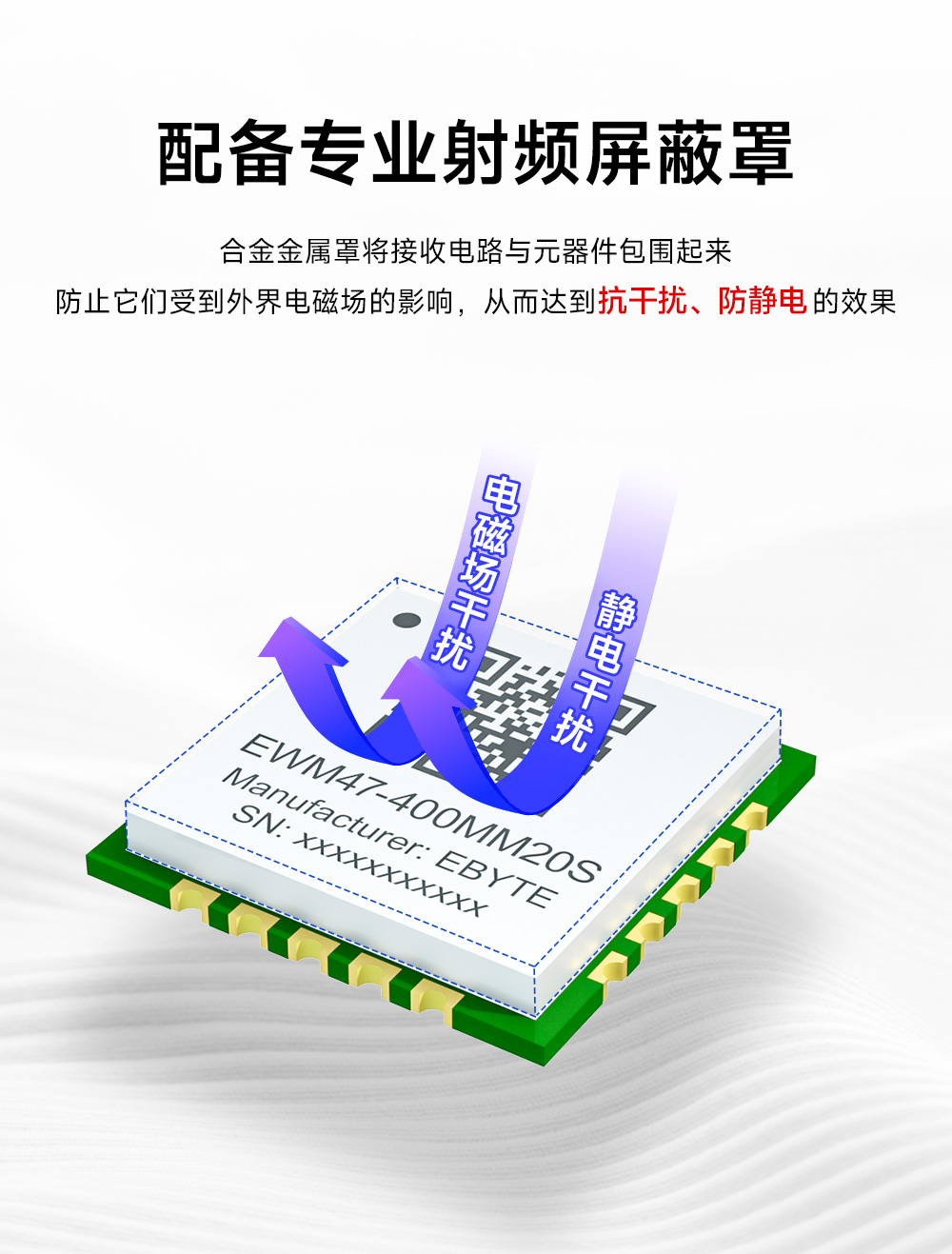

EWM47-400MM20S 全国产无线模块 (1)
EWM47-400MM20S 全国产无线模块 (2)
EWM47-400MM20S 全国产无线模块 (3)
EWM47-400MM20S 全国产无线模块 (4)
EWM47-400MM20S 全国产无线模块 (5)
EWM47-400MM20S 全国产无线模块 (6)
EWM47-400MM20S 全国产无线模块 (7)
EWM47-400MM20S 全国产无线模块 (8)
EWM47-400MM20S 全国产无线模块 (9)
EWM47-400MM20S 全国产无线模块 (10)

射频参数单位参数值备注

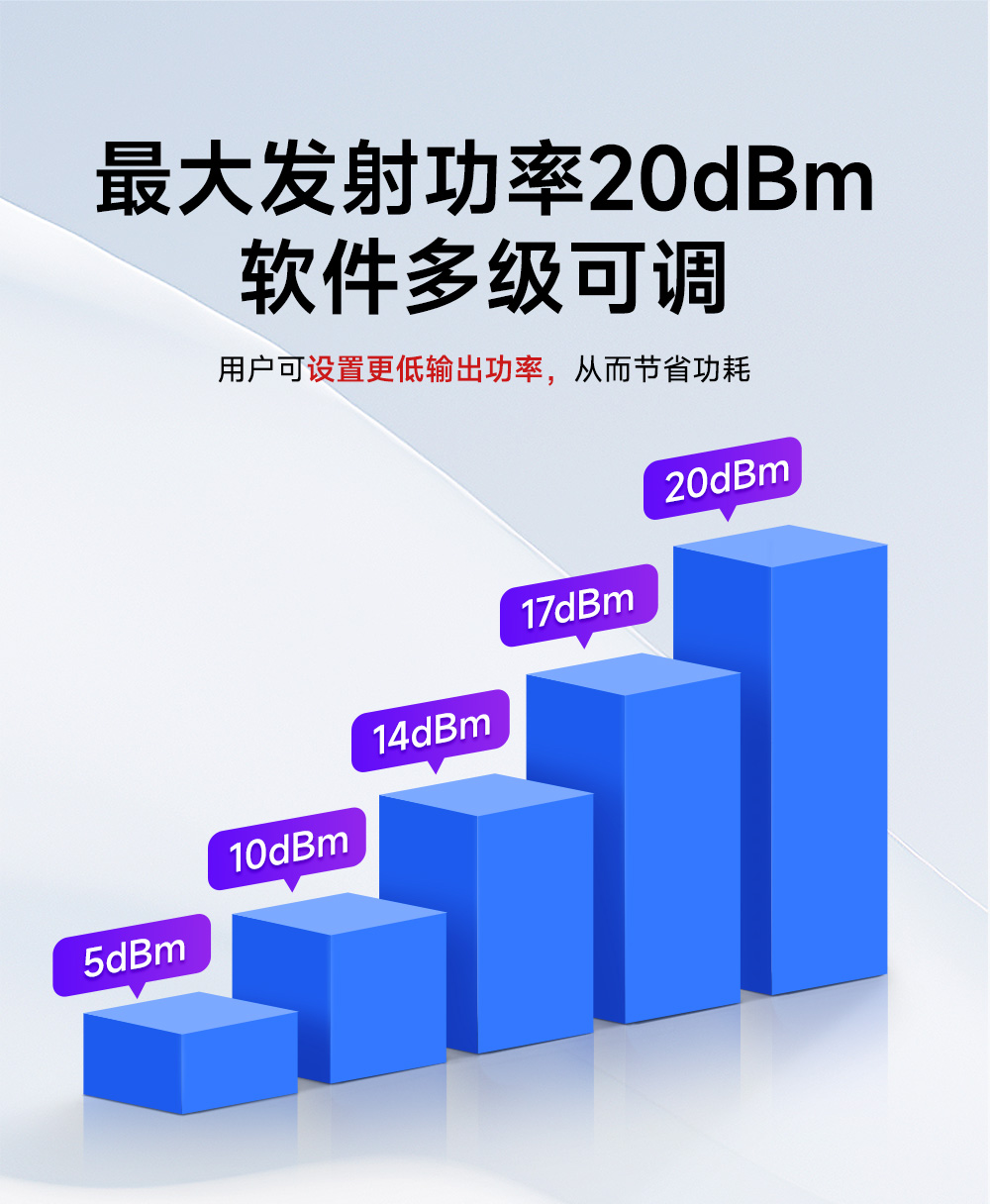

发射功率dBm20dBm支持软件多级可调
参考距离m3000m晴朗空旷,天线增益 5dBi,天线高度 2.5米,空中速率 2.4kbps
工作频段MHz410~510MHz出厂默认 433MHz,支持ISM 频段
空中速率bps2Kbps~250Kbps用户编程控制


电气参数单位参数值备注
工作电压V1.8~3.6≥3V时,能满足输出功率需求,超过3.6V时,有烧毁风险。
通信电平V3.3使用5V TTL 有风险烧毁
功耗发射电流mA100瞬时功耗
接收电流mA8.2
温度工作温度-40~+85工业级
储存温度-40~+125


硬件参数参数值备注
芯片BC3603-
FIFO255Byte单次发送最大长度

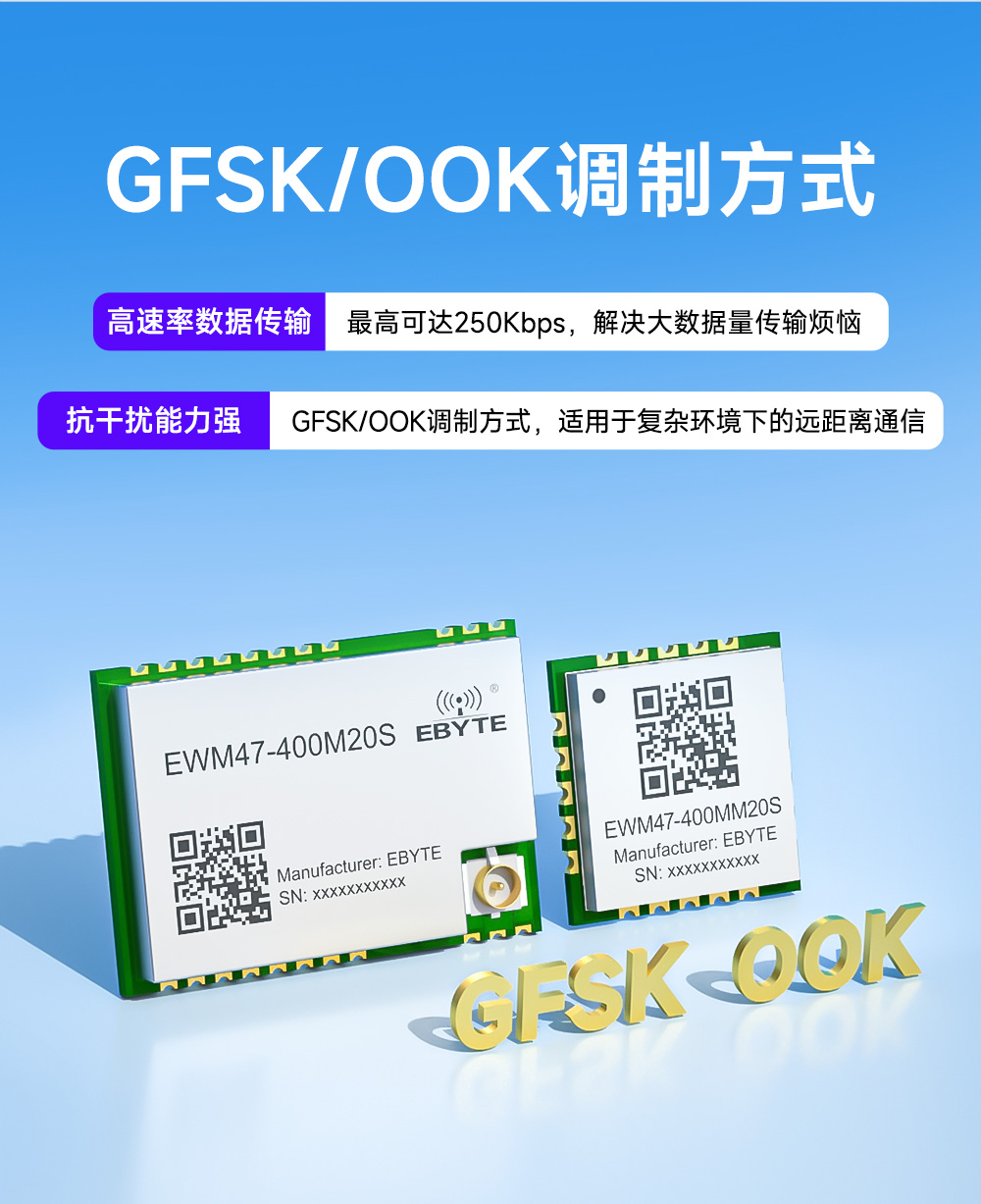

调制方式GFSK/OOK-
接口方式邮票孔间距1.27mm
通信接口SPI参考SPI速率为3M
产品净重0.5g公差士0.02g
封装方式贴片
天线接口邮票孔特性阻抗约50 欧姆
尺寸10*10*mm±0.2mm


引脚定义


引脚序号引脚名称引脚方向引脚用途
1VCC输入1.8~3.6V电源
2GND-电源
3NC--
4NC--
5NC--
6ANT输入/输出天线接口,邮票孔(50 欧姆特性阻抗)
7GND-电源
8NC--
9NC--
10NC--
11NC--
12MISO/GIO1输出SPI数据输出
13MOSI输入SPI数据输入
14CSN输入模块片选引脚,用于开始一个 SPI 通信
15SCK输入SPI时钟输入
16GND-
电源
17NC--
18GIO2输入/输出BC3603芯片引脚,详见芯片官方用户手册
19NC--
20GIO3输入/输出BC3603芯片引脚,详见芯片官方用户手册
