射频参数 | 单位 | 参数值 | 备注 | |

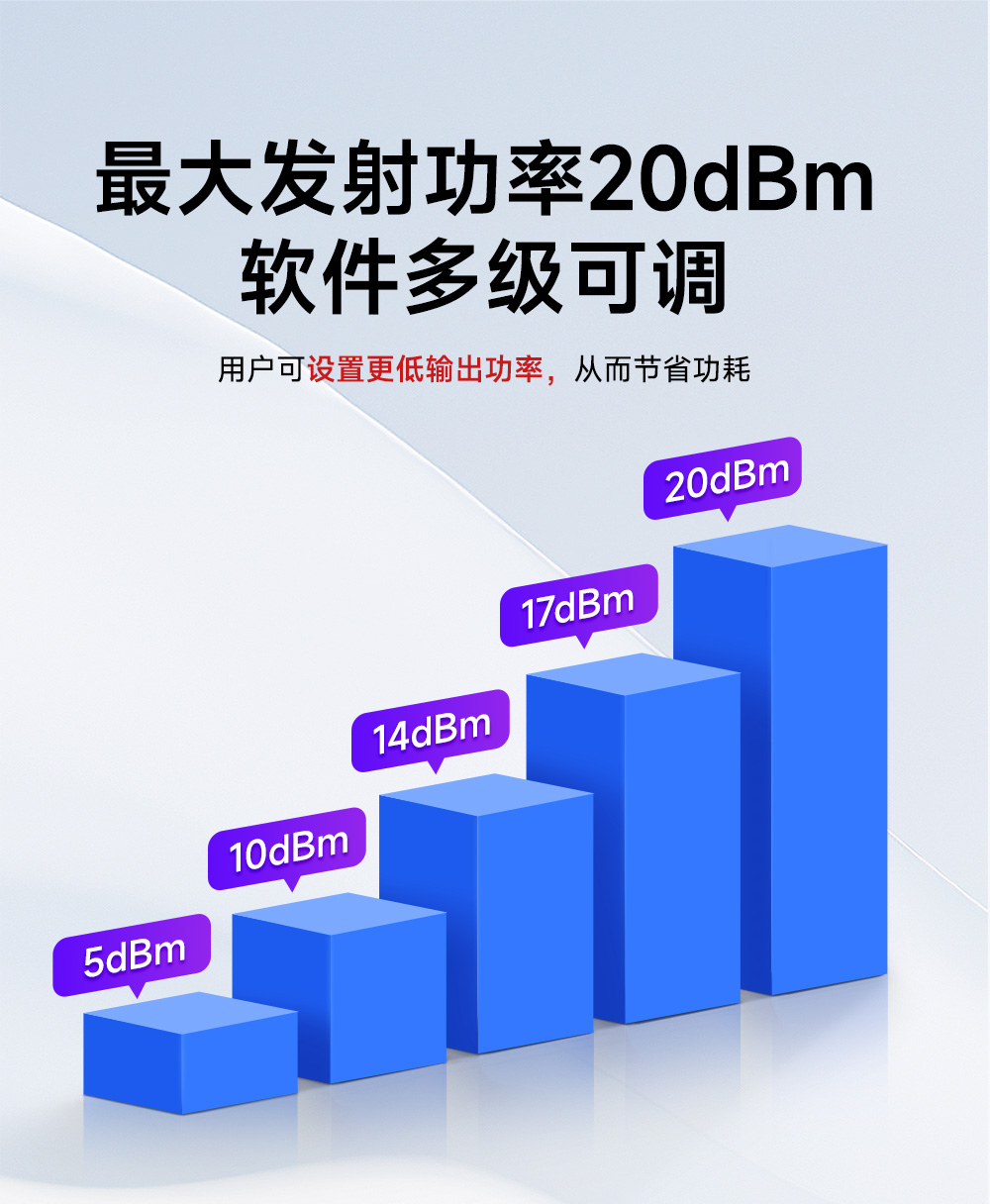

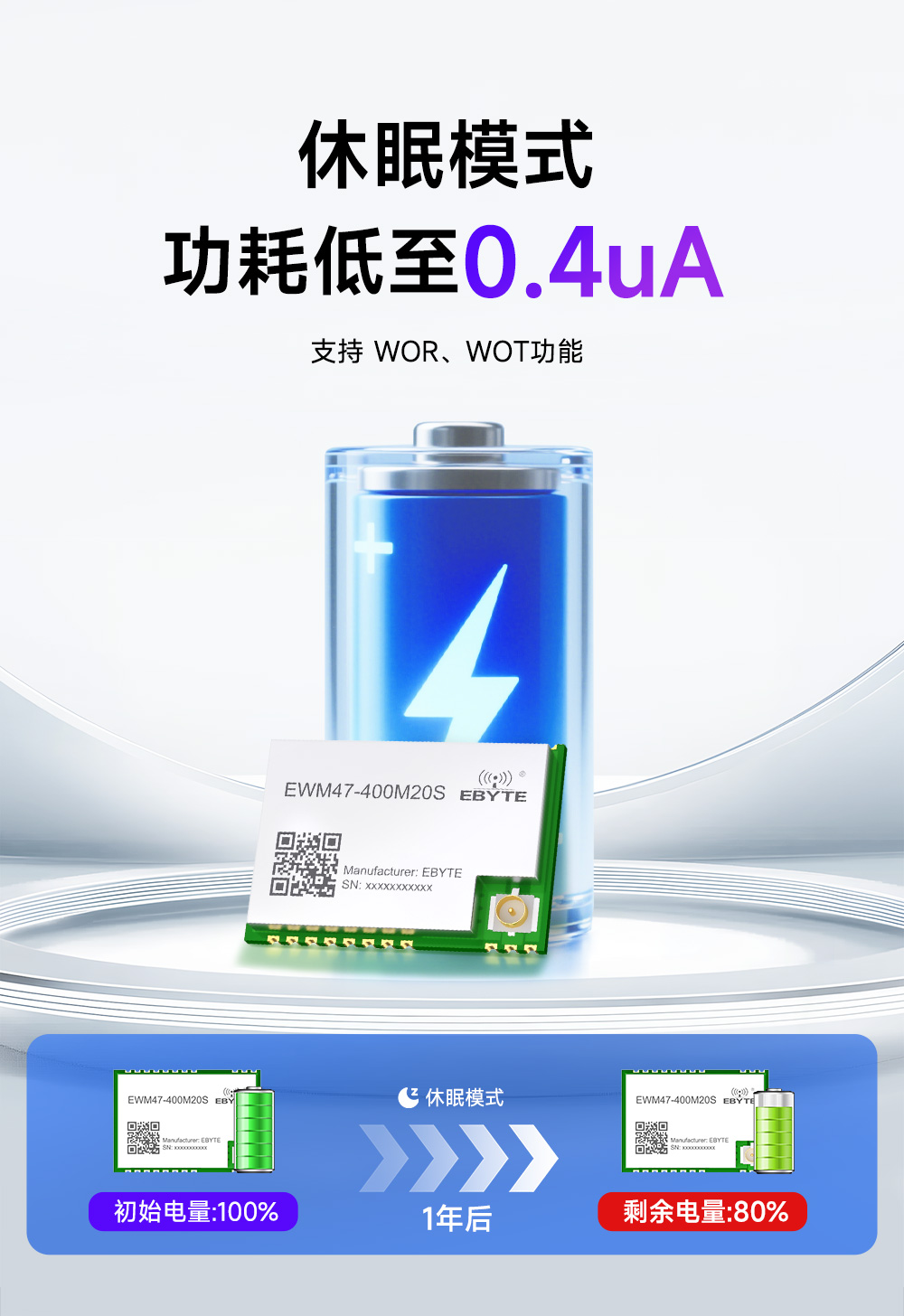

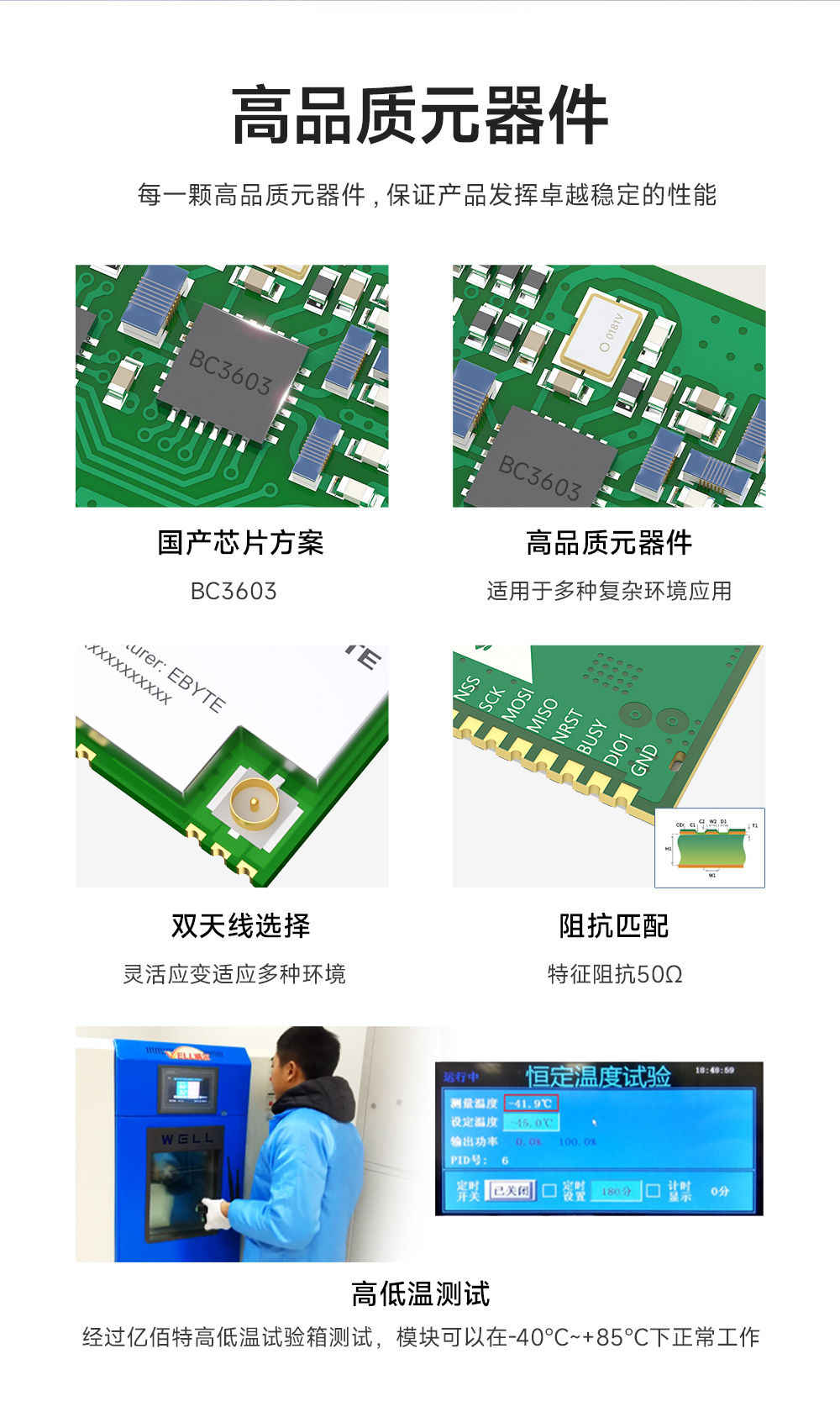

发射功率 | dBm | 20dBm | 支持软件多级可调 | |
参考距离 | m | 3000m | 晴朗空旷,天线增益 5dBi,天线高度 2.5米,空中速率 2.4kbps | |
工作频段 | MHz | 410~510MHz | 出厂默认 433MHz,支持ISM 频段 | |
空中速率 | bps | 2Kbps~250Kbps | 用户编程控制 |
电气参数 | 单位 | 参数值 | 备注 | |
工作电压 | V | 1.8~3.6 | ≥3V时,能满足输出功率需求,工作电压超过3.6V时有烧毁风险。 | |
通信电平 | V | 3.3 | 使用5V TTL 有风险烧毁 | |
功耗 | 发射电流 | mA | 100 | 瞬时功耗 |
接收电流 | mA | 8.2 | ||
温度 | 工作温度 | ℃ | -40~+85 | 工业级 |
储存温度 | -40~+125 |
硬件参数 | 参数值 | 备注 |
芯片 | BC3603 | - |
FIFO | 256Byte | 单次发送最大长度 |

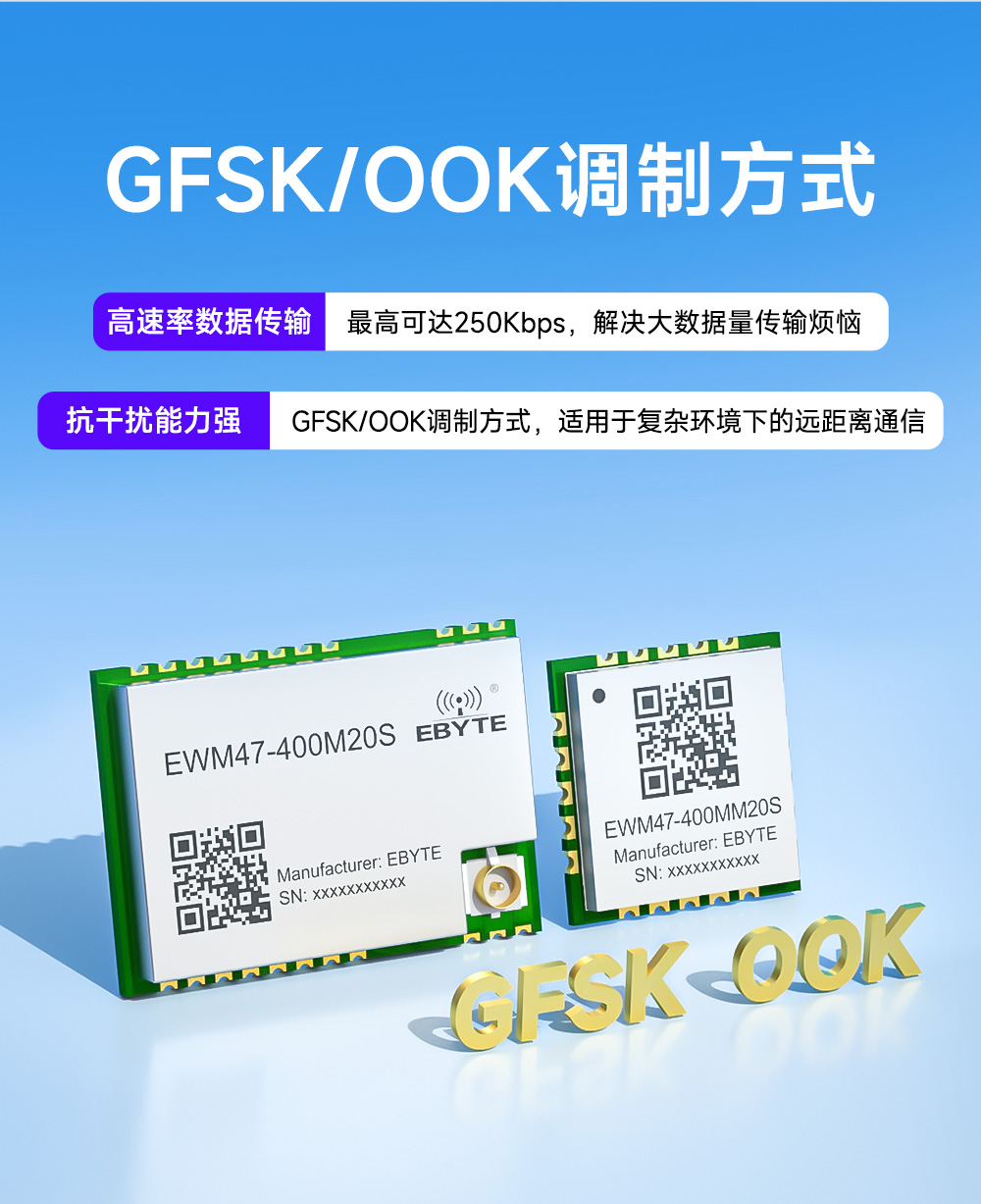

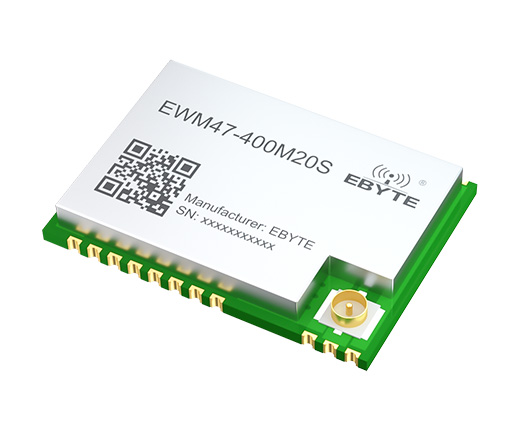

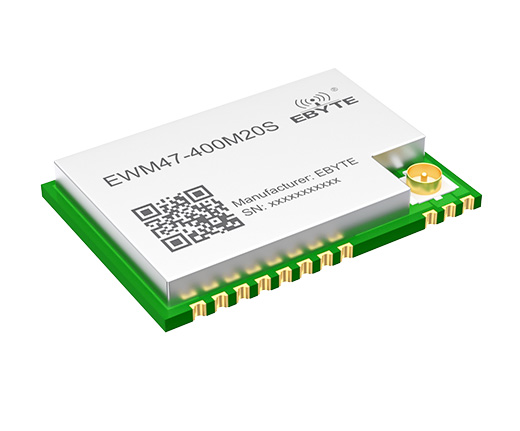

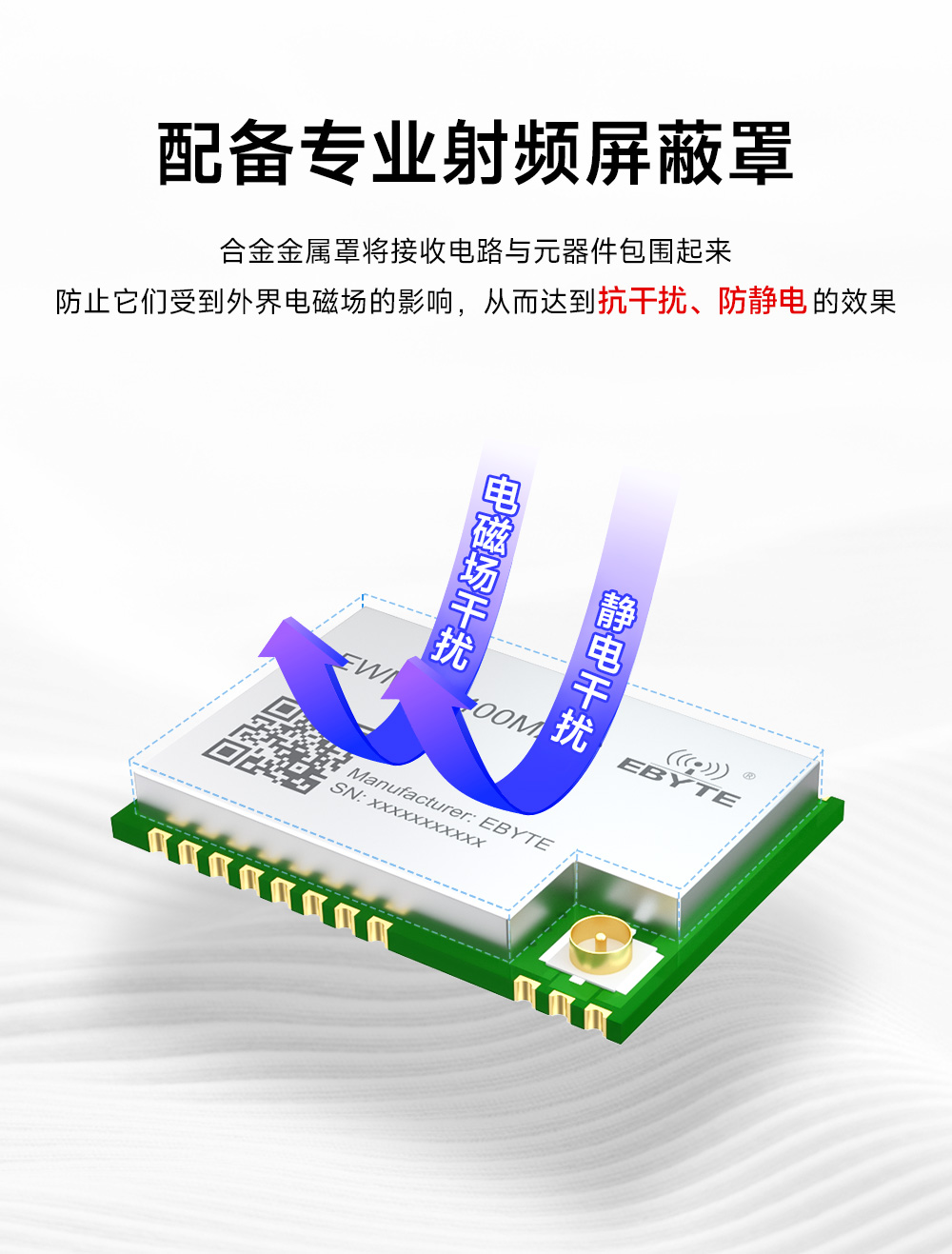

调制方式 | GFSK/OOK | - |
接口方式 | 邮票孔 | 间距1.27mm |
通信接口 | SPI | 参考SPI速率为3M |
产品净重 | 1.5g | 公差士0.02g |
封装方式 | 贴片 | |
天线接口 | IPEX一代/邮票孔 | 特性阻抗约50 欧姆 |

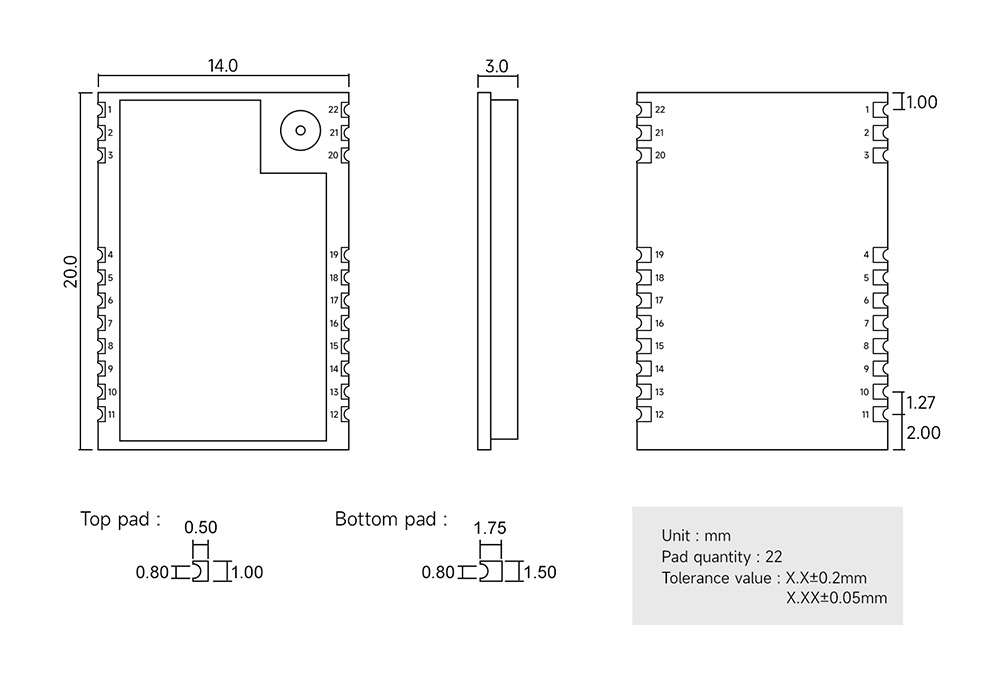

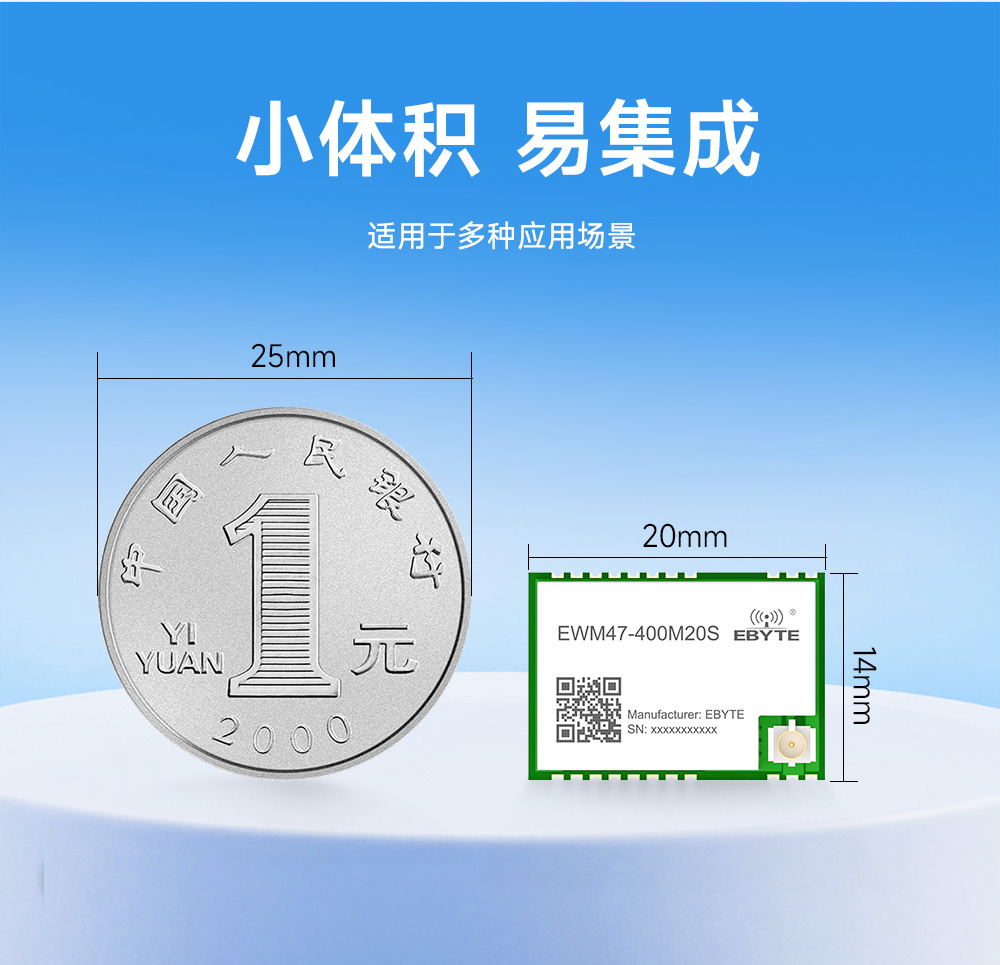

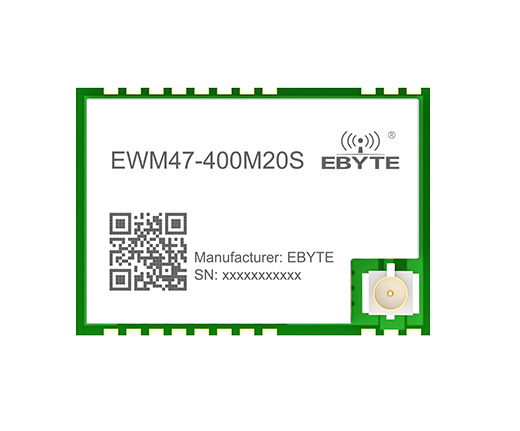

尺寸 | 20*14mm | ±0.2mm |
引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
1 | GND | 地线,连接到电源参考地 | |
2 | GND | 地线,连接到电源参考地 | |
3 | GND | 地线,连接到电源参考地 | |
4 | GND | 地线,连接到电源参考地 | |
5 | GND | 地线,连接到电源参考地 | |
6 | NC | 无需连接 | |
7 | NC | 无需连接 | |
8 | NC | 无需连接 | |
9 | VCC | 供电电源,范围1.8V~3.6V(建议外部增加陶瓷滤波电容) | |
10 | NC | 无需连接 | |
11 | GND | 地线,连接到电源参考地 | |
12 | GND | 地线,连接到电源参考地 | |
13 | NC | 无需连接 | |
14 | GIO3 | BC3603芯片引脚,详见芯片官方用户手册 | |
15 | GIO2 | BC3603芯片引脚,详见芯片官方用户手册 | |
16 | MISO/GIO1 | 输出 | SPI数据输出引脚 |
17 | MOSI | 输入 | SPI数据输入引脚 |
18 | SCK | 输入 | SPI时钟输入引脚 |
19 | CSN | 输入 | 模块片选引脚,用于开始一个SPI通信 |
20 | GND | 地线,连接到电源参考地 | |
21 | ANT | 输入/输出 | 天线接口,邮票孔(50欧姆特性阻抗) |
22 | GND | 地线,连接到电源参考地 |
