输入接口：4-lane MIPI-DSI
输出接口：HDMI 1.4

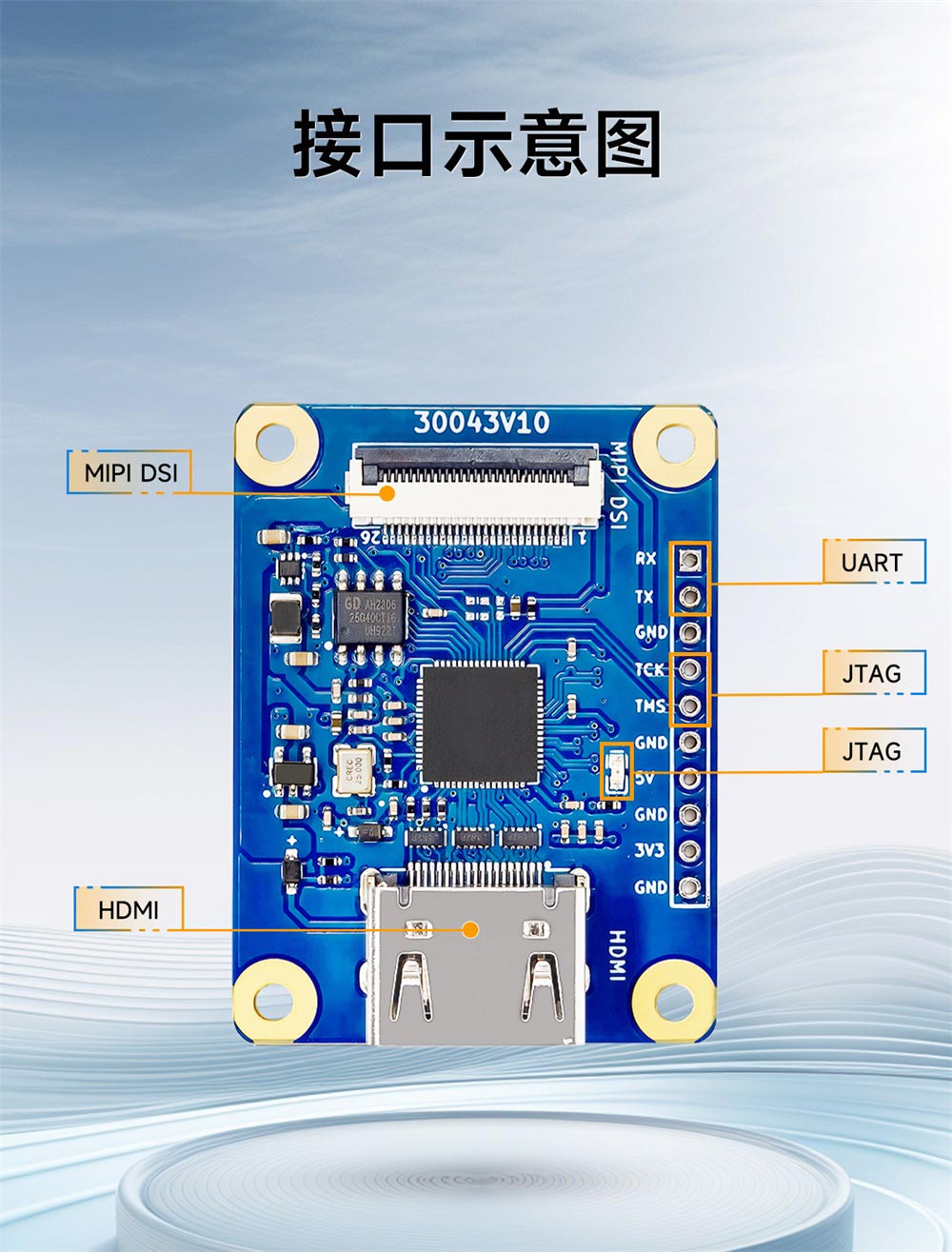

调试接口：UART、JTAG
分辨率：1920*1080P@60Hz

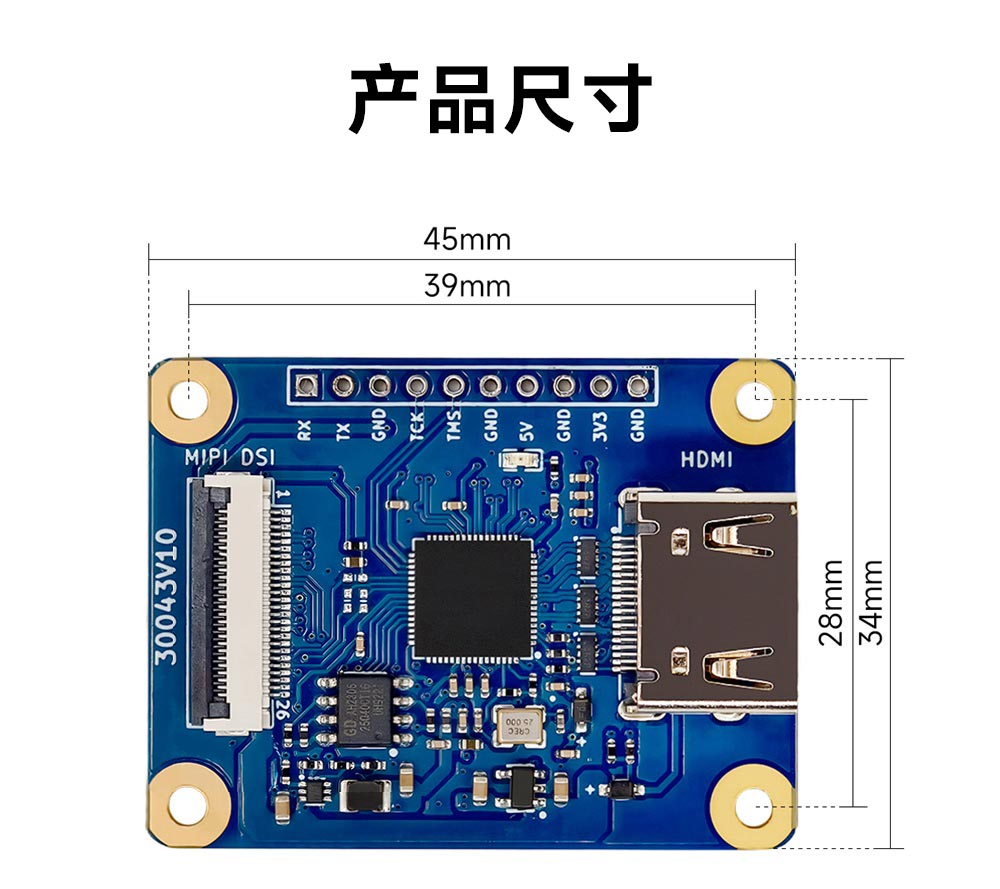

产品尺寸：45*34*15mm 产品重量：8.3g

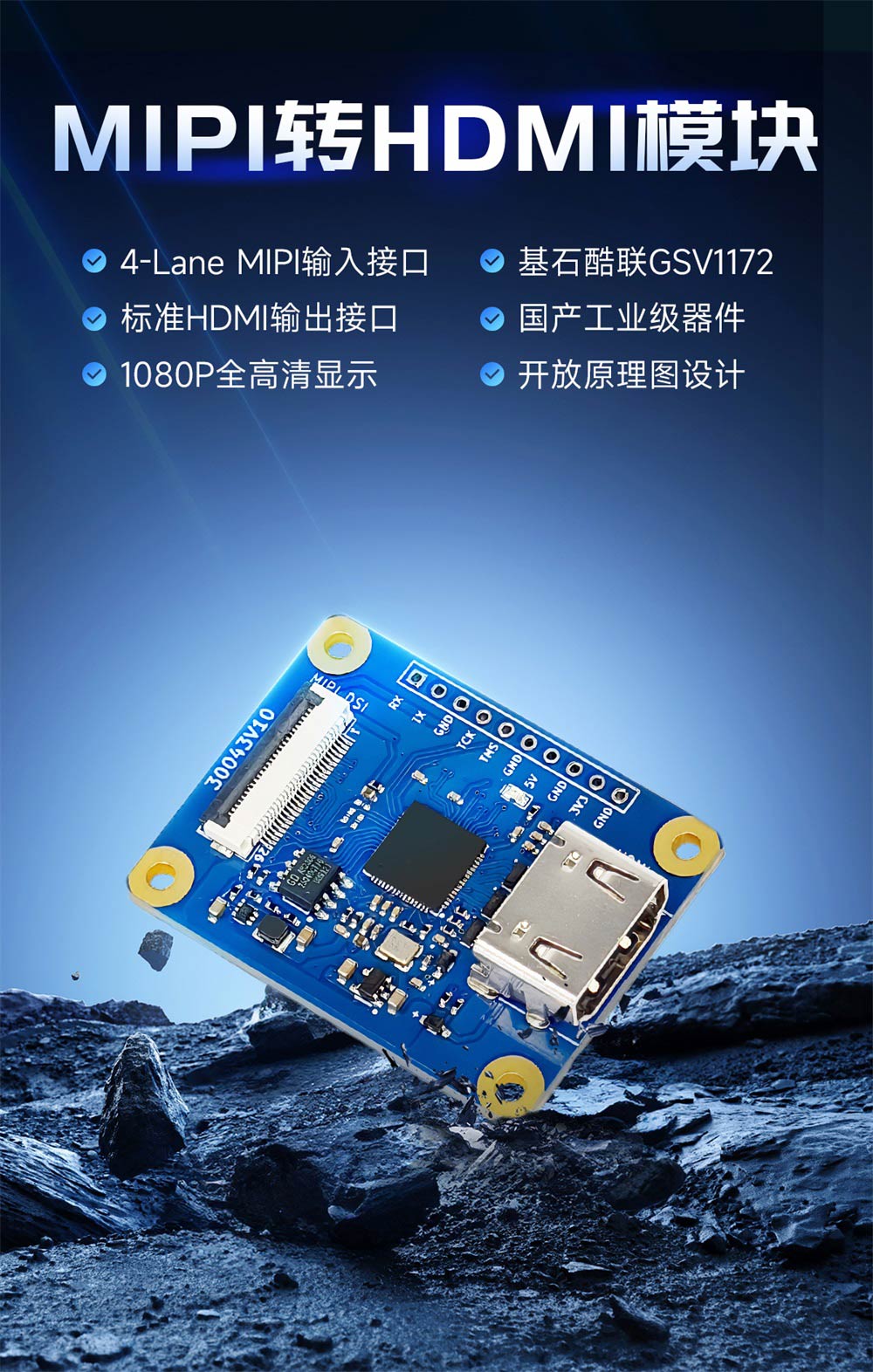

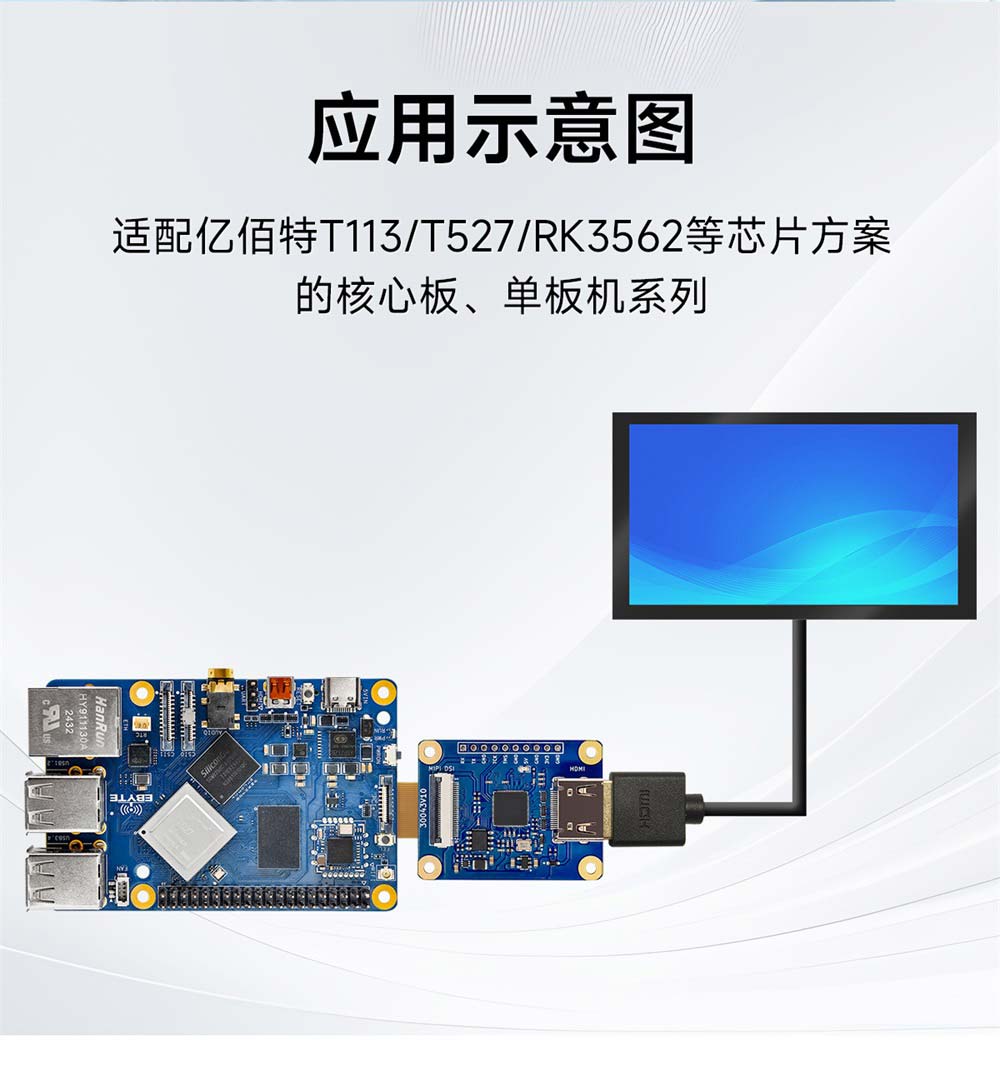

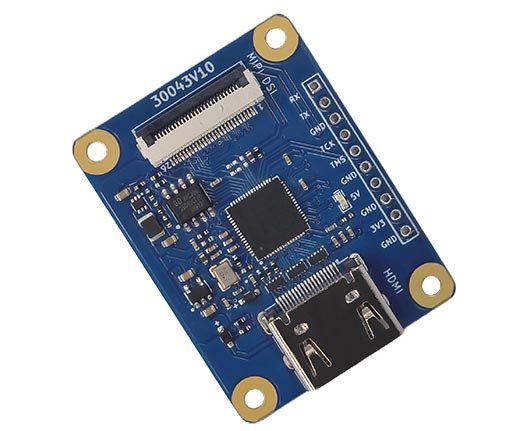

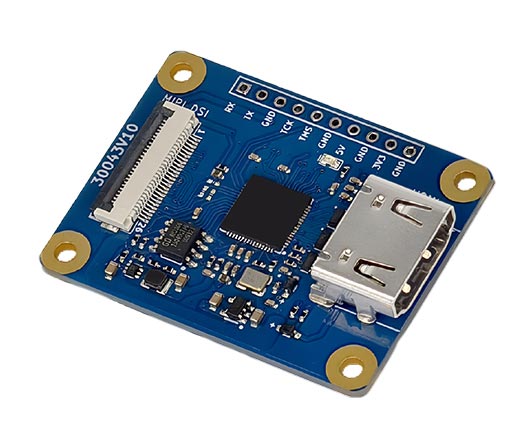

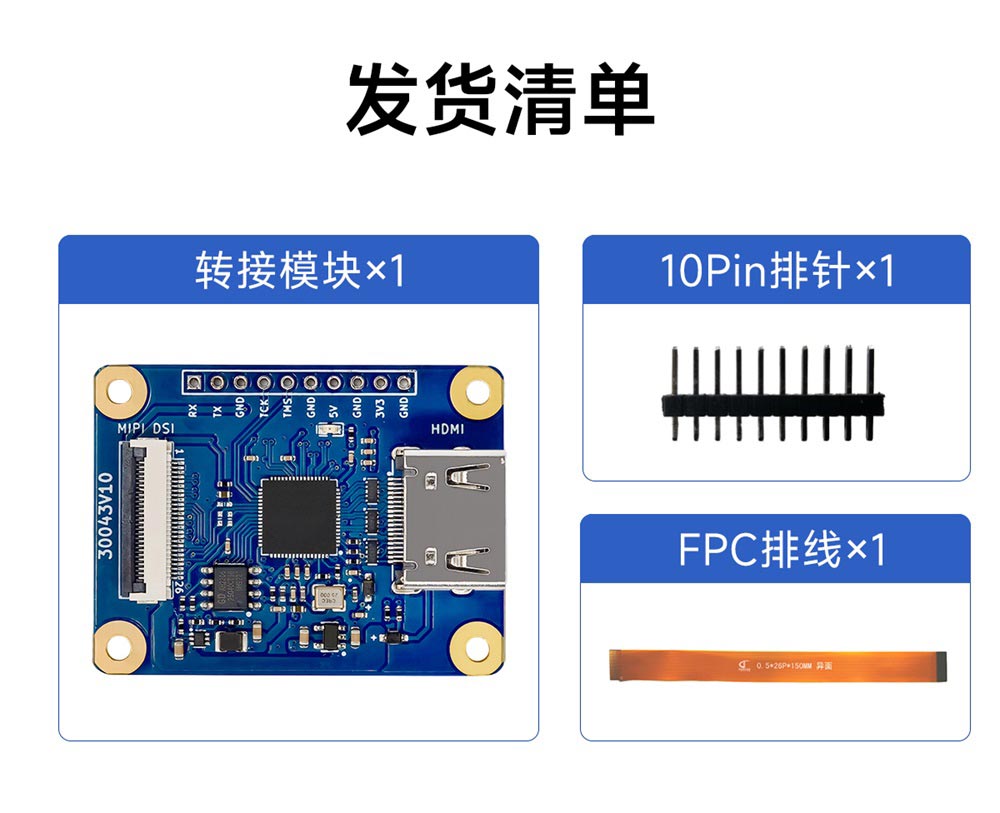

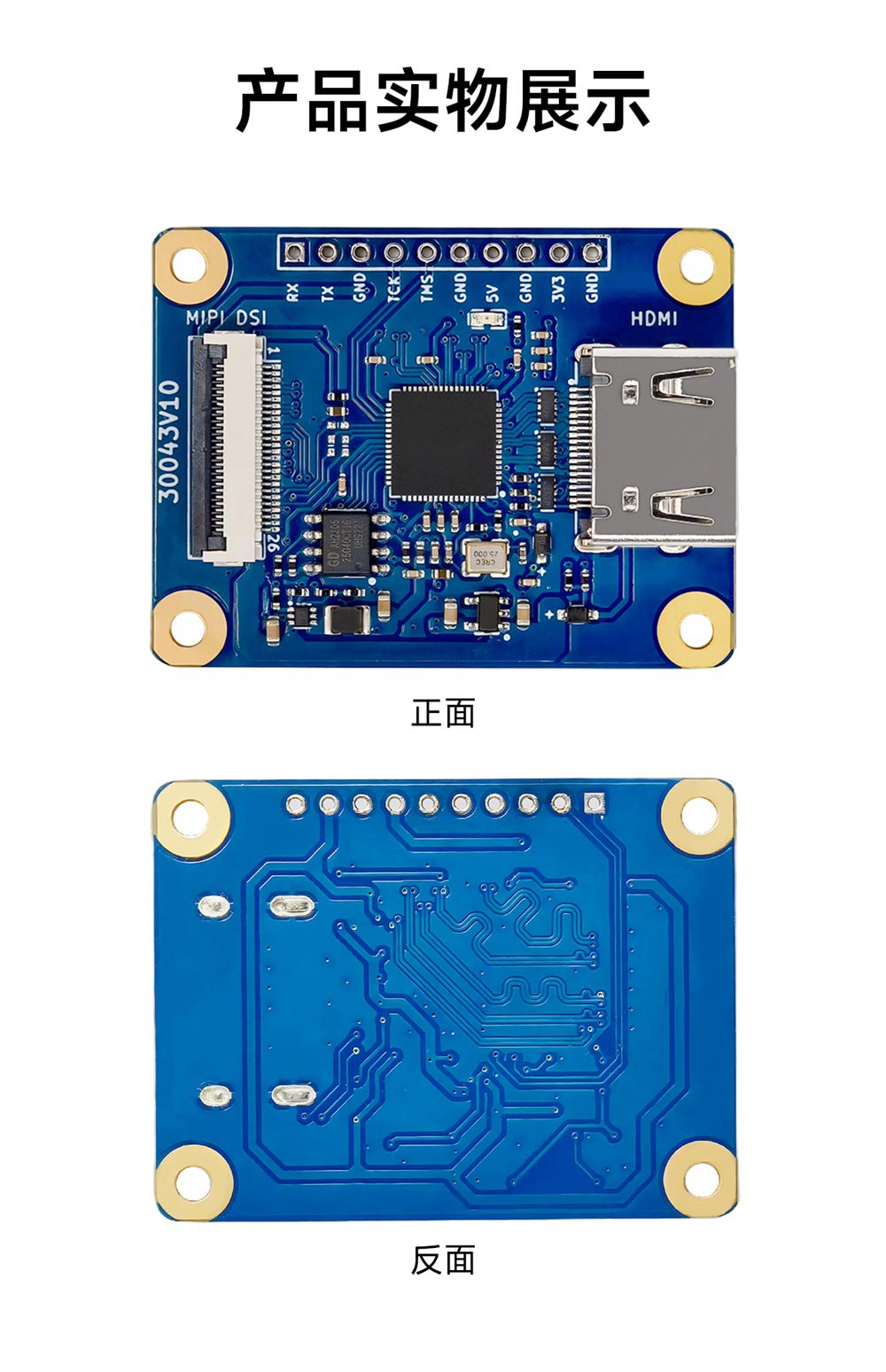

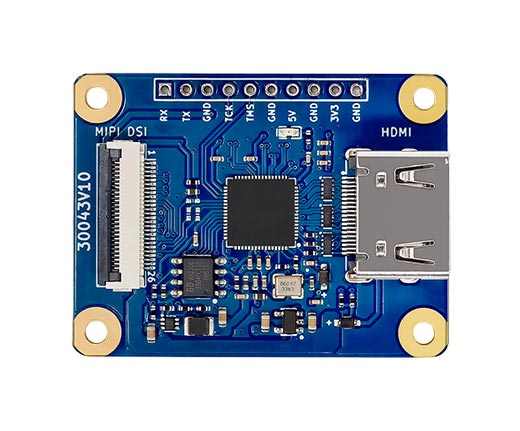

产品简介：ECA20-MHA1-I转接板是基于基石酷联的GSV1172芯片精心设计，支持MIPI DSI信号转为HDMI信号，适用于亿佰特ECB30、ECB31、ECB32、ECB33系列产品MIPI信号转换为HDMI信号。最大分辨率支持4K@30Hz。产品出厂自带固件，可直接使用，无需二次开发，使用方便。转接板引出UART和JTAG信号方便后期调试和烧写程序。

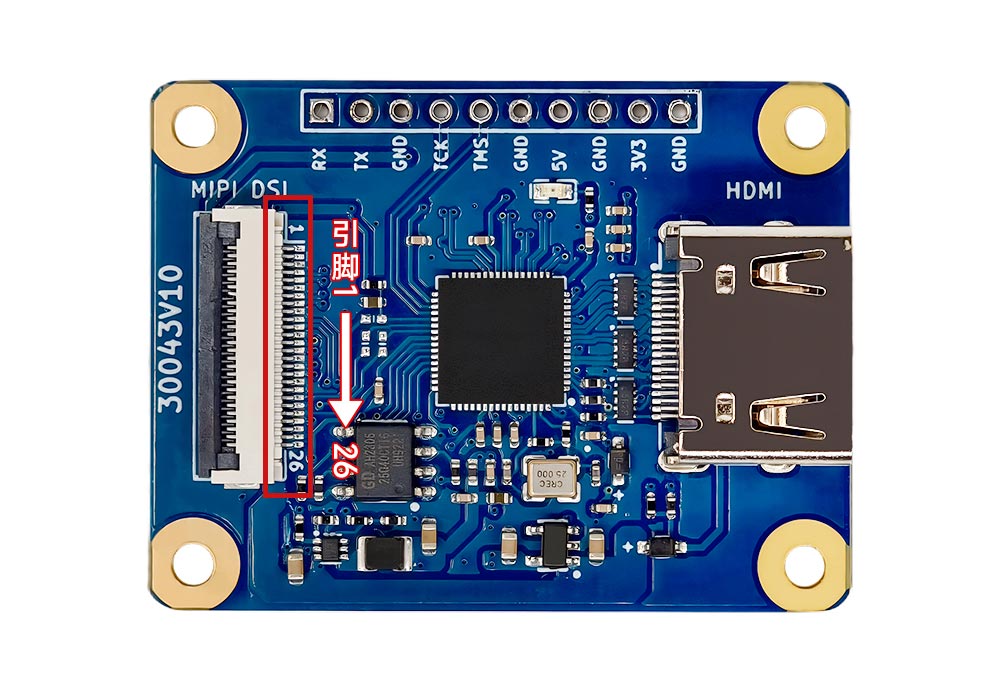

| 管脚号 | 管脚名 | 说明 | IO电平 |
| 1 | GND | 接地 | 0V |
| 2 | NC | / | / |
| 3 | GND | 接地 | 0V |
| 4 | DSI_D3N | MIPI数据差分信号 | 1.8V |
| 5 | DSI_D3P | MIPI数据差分信号 | 1.8V |
| 6 | GND | 接地 | 0V |
| 7 | DSI_D2N | MIPI数据差分信号 | 1.8V |
| 8 | DSI_D2P | MIPI数据差分信号 | 1.8V |
| 9 | GND | 接地 | 0V |
| 10 | DSI_D0N | MIPI数据差分信号 | 1.8V |
| 11 | DSI_D0P | MIPI数据差分信号 | 1.8V |
| 12 | GND | 接地 | 0V |
| 13 | DSI_CLKN | MIPI时钟差分信号 | 1.8V |
| 14 | DSI_CLKP | MIPI时钟差分信号 | 1.8V |
| 15 | GND | 接地 | 0V |
| 16 | DSI_D1N | MIPI数据差分信号 | 1.8V |
| 17 | DSI_D1P | MIPI数据差分信号 | 1.8V |
| 18 | GND | 接地 | 0V |
| 19 | NC | / | / |
| 20 | NC | / | / |
| 21 | DSI_RESET | 转接芯片复位信号 | 3.3V |
| 22 | DSI_TP_SDA | 12C数据信号 | 3.3V |
| 23 | DSI_TP_SCL | 12C时钟信号 | 3.3V |
| 24 | NC | / | / |
| 25 | VIN_5V | 5V电源输入 | 5V |
| 26 | VIN_5V | 5V电源输入 | 5V |
