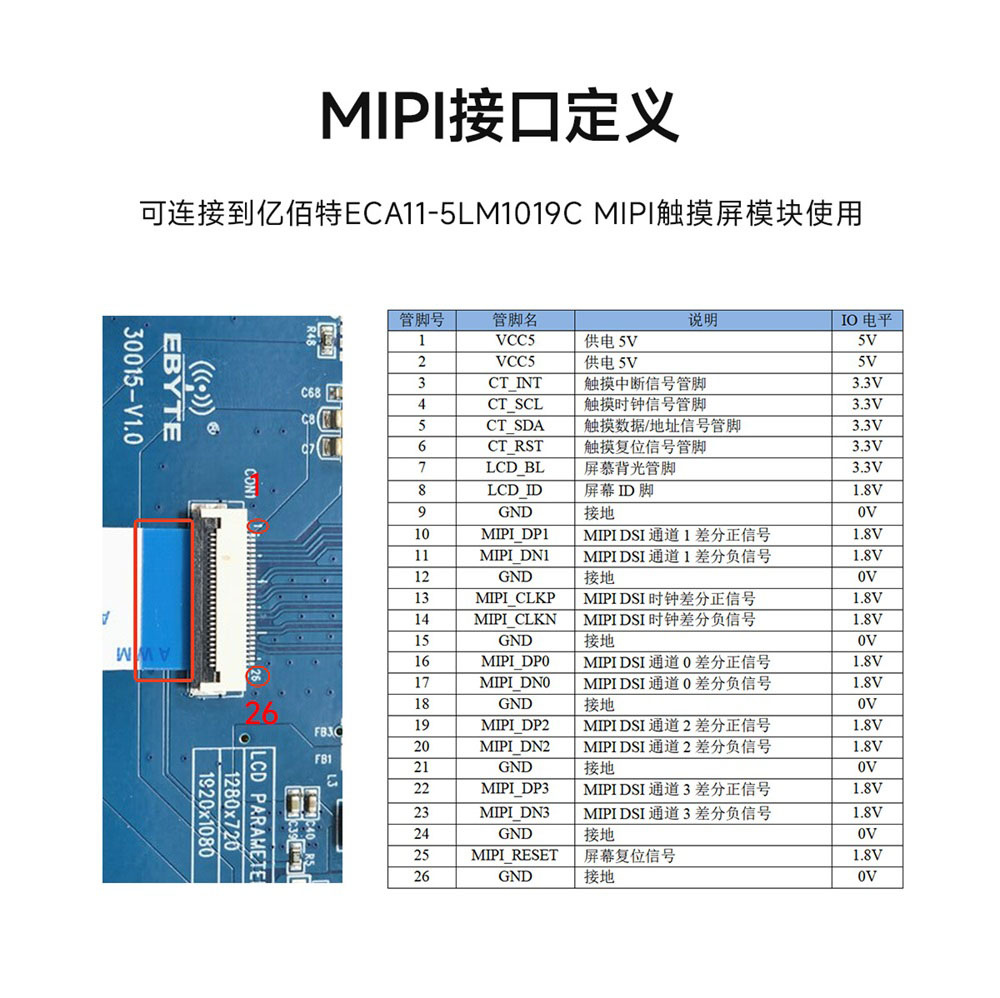

| 管脚号 | 管脚名 | 说明 | IO电平 |
| 1 | VCC5 | 供电5V | 5V |
| 2 | VCC5 | 供电5V | 5V |
| 3 | CT_INT | 触摸中断信号管脚 | 3.3V |
| 4 | CT_SCL | 触摸时钟信号管脚 | 3.3V |
| 5 | CT_SDA | 触摸数据/地址信号管脚 | 3.3V |
| 6 | CT_RST | 触摸复位信号管脚 | 3.3V |
| 7 | LCD_BL | 屏慕背光管脚 | 3.3V |
| 8 | LCD_ID | 屏幕ID脚 | 1.8V |
| 9 | GND | 接地 | 0V |
| 10 | MIPI_DP1 | MIPI DSI通道1差分正信号 | 1.8V |
| 11 | MIPI_DN1 | MIPI DSI通道1差分负信号 | 1.8V |
| 12 | GND | 接地 | 0V |
| 13 | MIPI_CLKP | MIPI DSI时钟差分正信号 | 1.8V |
| 14 | MIPI_CLKN | MIPI DSI时钟差分负信号 | 1.8V |
| 15 | GND | 接地 | 0V |
| 16 | MIPI_DP0 | MIPI DSI通道0差分正信号 | 1.8V |
| 17 | MIPI_DN0 | MIPI DSI通道0差分负信号 | 1.8V |
| 18 | GND | 接地 | 0V |
| 19 | MIPI_DP2 | MIPI DSI通道2差分正信号 | 1.8V |
| 20 | MIPI_DN2 | MIPI DSI通道2差分负信号 | 1.8V |
| 21 | GND | 接地 | 0V |
| 22 | MIPI_DP3 | MIPI DSI通道3差分正信号 | 1.8V |
| 23 | MIPI_DN3 | MIPI DSI通道3差分负信号 | 1.8V |
| 24 | GND | 接地 | 0V |
| 25 | MIPI_RESET | 屏幕复位信号 | 1.8V |
| 26 | GND | 接地 | 0V |
| 在线购买 |
| 【官方淘宝】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 屏幕尺寸 | 分辨率 | 触摸类型 | 通信接口 | 产品尺寸 mm | 工作温度 ℃ | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|
| ECA20-MHA1-I | - | 1920x1080P@60Hz | MIPI DSI | HDMI | 45*34*9 | -40~85 | MIPI转HDMI转接板模块 | ||

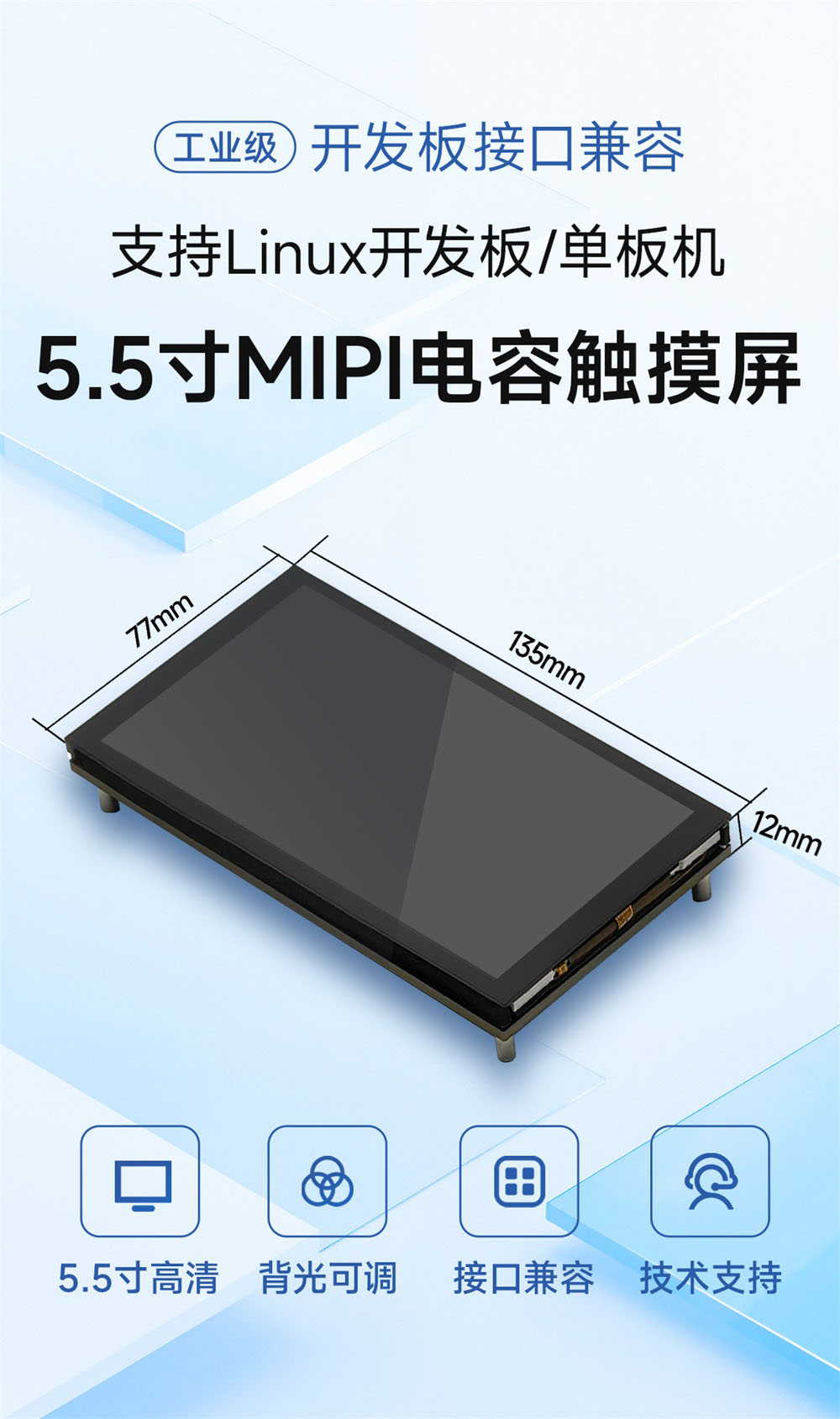

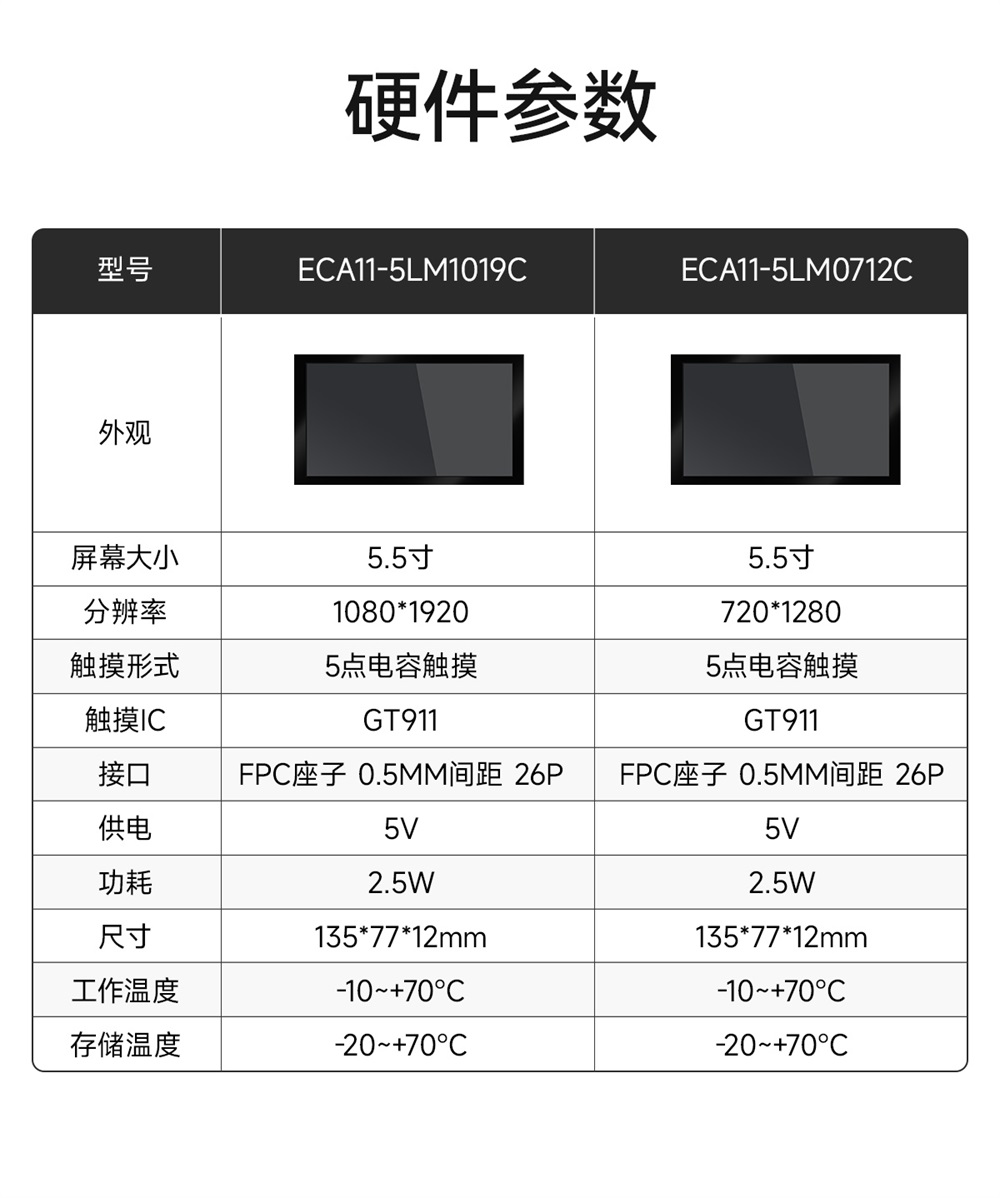

| ECA11-5LM0712C | 5.5寸 | 720*1280 | 电容触摸 | - | 135*77*12 | -10 - +70 | 5点电容触摸、集成电源、背光可调 | ||
| ECA11-5LM1019C | 5.5寸 | 1080*1920 | 电容触摸 | - | 135*77*12 | -20 - +70 | 5点电容触摸、集成电源、背光可调 | ||
| ECA10-7LCD24R1006CT-C | 7寸 | 1024*600 | 电容触摸 | RGB888 | 104*177*10 | -20 - +70 | 高性价比，操作方便 |
