当前位置: 首页 >产品中心 >LoRaWAN>LoRaWAN网关>E870-L470LG12-O

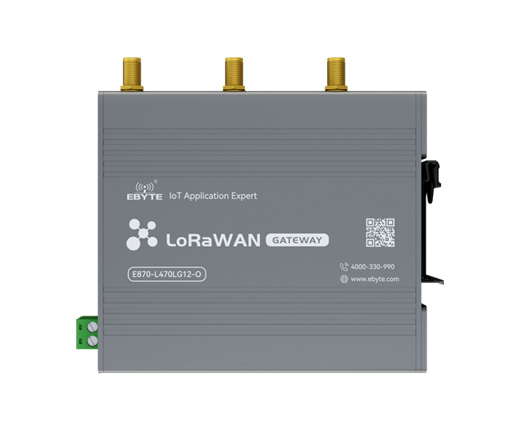

E870-L470LG12-O LoRaWAN网关

通信接口:以太网

工作频率:470~510MHz

发射功率:27dBm

通信距离:3km

产品尺寸:116*105*41mm

产品重量:417±5g

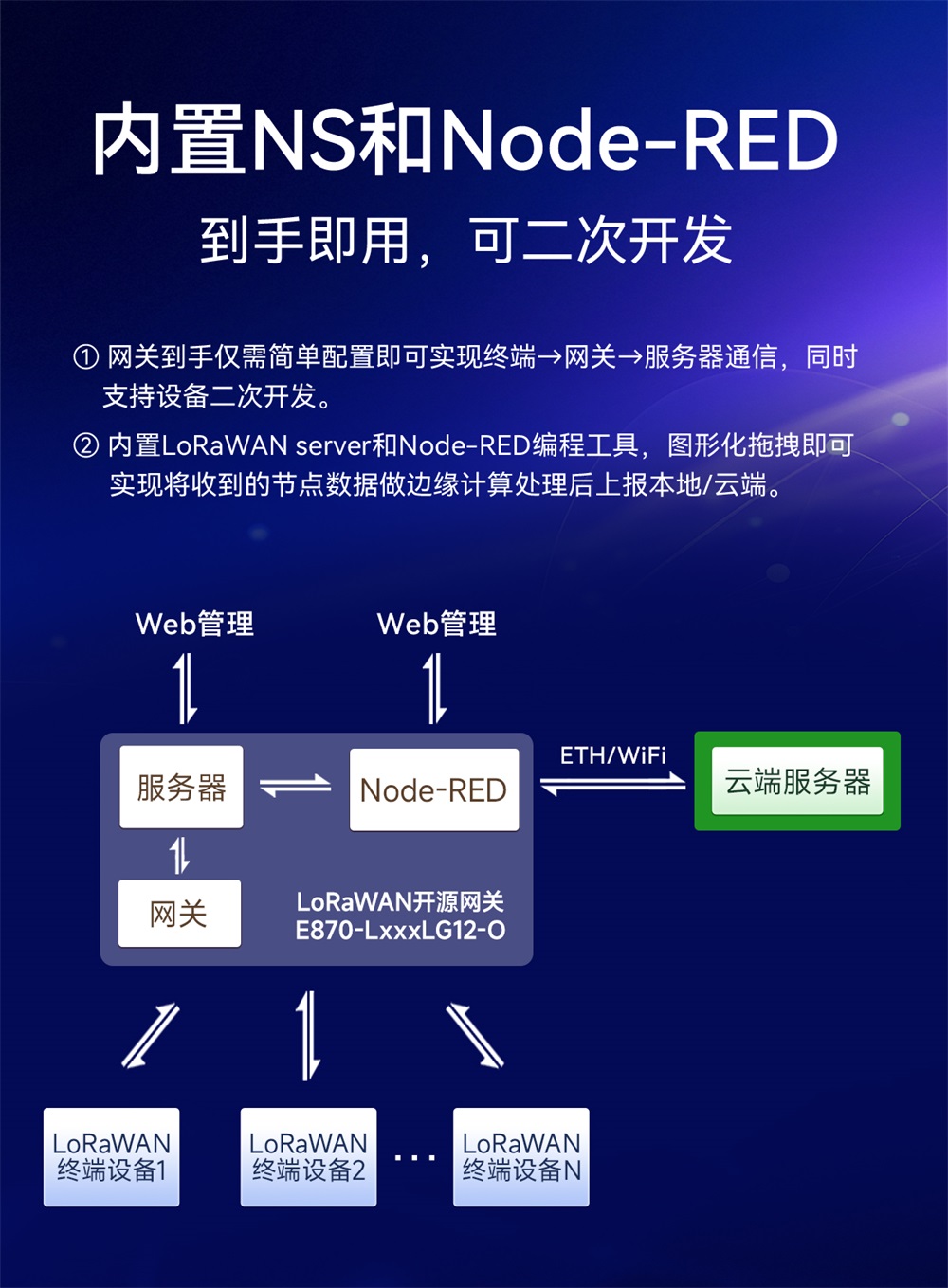

功能特点:半双工LoRaWAN开源网关,支持二次开发,Shell配置,内置ChirpStack服务器和Node-RED编程工具,2.4GWiFi频段,支持CN470地区文件。LoRaWAN网关产品外壳喷涂三防漆,具有“防霉菌”“防潮湿”“防盐雾”等功能。

无线数传电台E90-SL系列超远距离数传电台E53系列FMS星型组网设备E95系列高性价比数传电台E95-M系列小体积数传电台E180系列zigbee数传电台E34系列全双工数传电台E610系列超低功耗数传电台E70系列星型自组网数传电台E90系列双向连传数传电台E90-L系列lora扩频数传电台

E870-LxxxLG12-O 系列lorawan网关 (1)
E870-LxxxLG12-O 系列lorawan网关 (2)
E870-LxxxLG12-O 系列lorawan网关 (3)
E870-LxxxLG12-O 系列lorawan网关 (4)
E870-LxxxLG12-O 系列lorawan网关 (5)
E870-LxxxLG12-O 系列lorawan网关 (7)
E870-LxxxLG12-O 系列lorawan网关 (8)
E870-LxxxLG12-O 系列lorawan网关 (9)

硬件参数参数指标

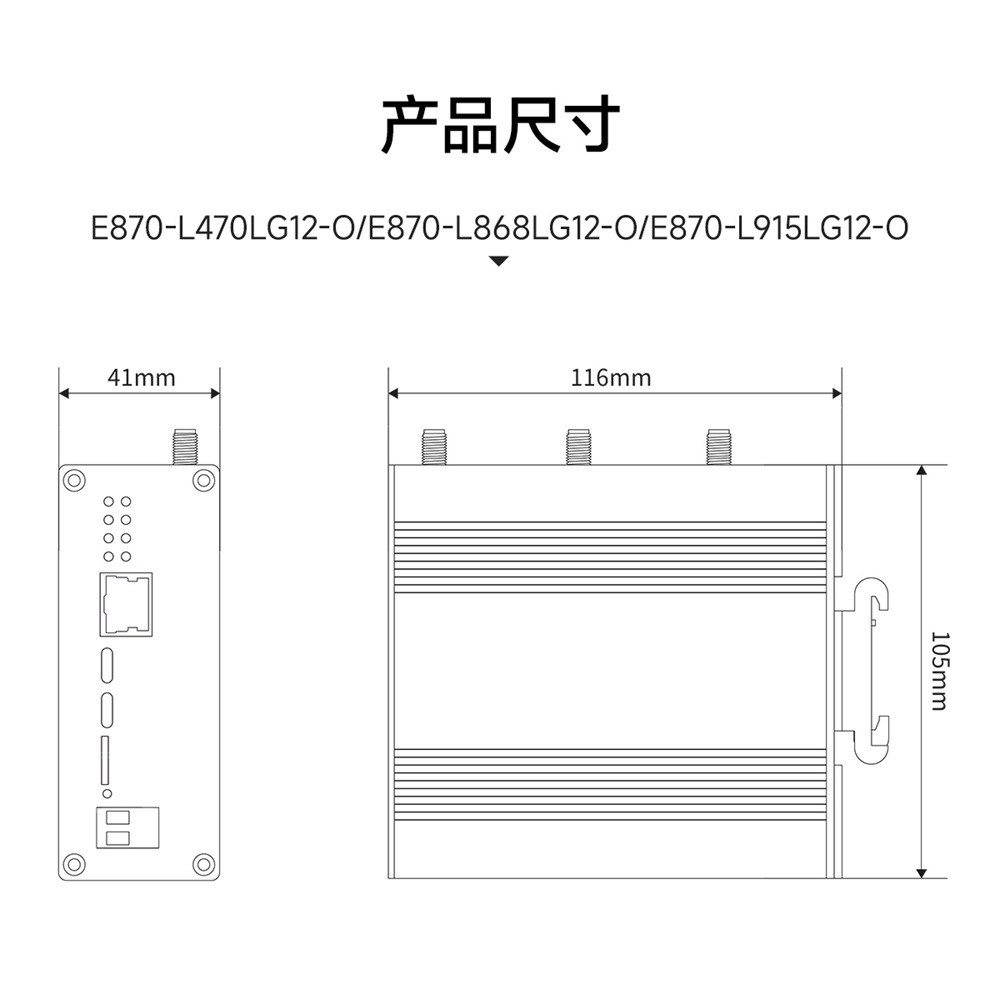

产品尺寸(H*W*D)116×105×41mm
产品重量417g
工作温度-40℃~+85℃
存储温度-40℃~+85℃
工作湿度5%~95%
存储湿度1%~95%
工作电压8V~28V

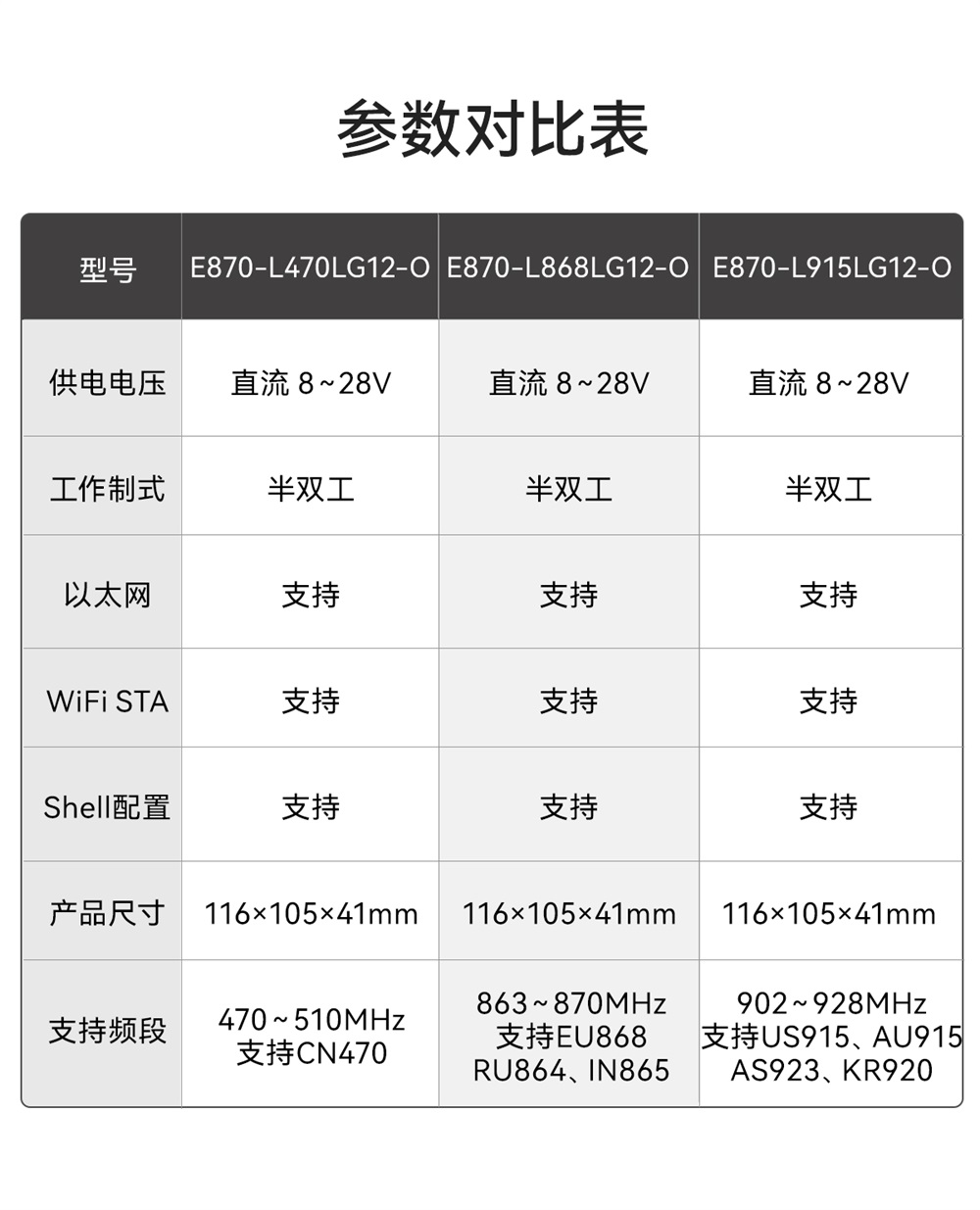

E870-L470LG12-O支持CN470地区文件。
E870-L868LG12-O支持EU868、RU864、IN865地区文件。
E870-L915LG12-O支持US915、AU915、AS923、KR920地区文件。

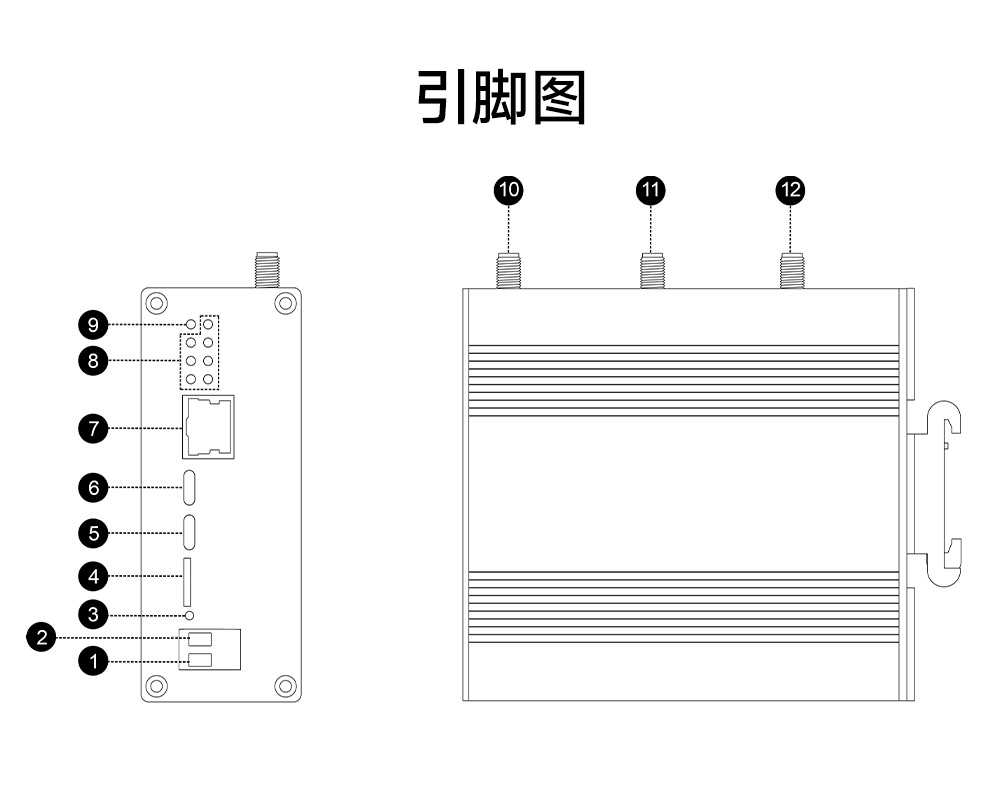

引脚图

接口序号名称备注
1DC-IN+供电范围 DC:8~28V,电源端子正极
2DC-IN-供电范围 DC:8~28V,电源端子负极
3KEY1、固件烧录使能 ; 2、用户自定义功能
4SIM卡座仅带4G版本设备支持
5USB2USB调试接口
6USB1USB烧录接口
7WANWAN 口,10/100/1000Mbps
8LED1-LED7用户自定义LED
9PWR电源指示灯,正常常亮

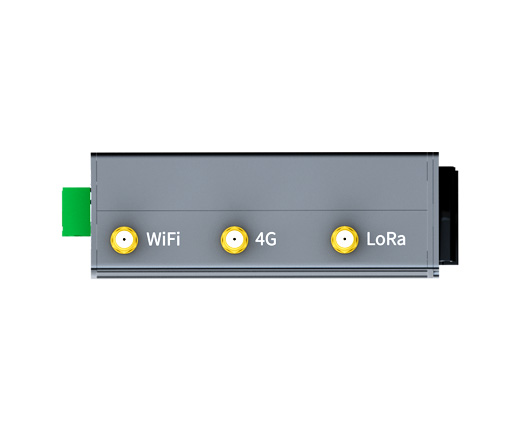

10WIFI天线WIFI天线(SMA接口)
114G天线4G天线(SMA接口),仅带4G版本设备支持
12LoRa天线LoRa天线(SMA接口)


       产品说明书
    【用户手册】  下载



       工具软件
    【MobaXterm工具软件】  下载
    【GCC工具软件】  下载


       亿佰特简介
    【企业简介】  下载


       批量采购/定制产品
     【销售专线】:4000-330-990         7x24小时销售服务热线
     【联系邮箱】:support@cdebyte.com


       技术咨询
     【在线提交】:https://www.ebyte.com/apple-technology.html
     【联系邮箱】:support@cdebyte.com
           技术应用
   >  基于4G DTU和LoRa网关的智能电网远程监控方案详解
   >  LoRaWAN网络环境搭建:使用Ubuntu安装Chirpstack服务器
   >  EWD95M系列LoRaWAN数传电台简介和应用测评报告
   >  TTN服务器配置:搭建LoRaWAN网络的基础桥梁
   >  多通道全双工LoRaWAN网关方案详解
   >  LoRaWAN协议数据传输通信机制以及LoRaWAN组网详解
   >  LoRaWAN网络架构
   >  基于LoRaWAN网关模组的常见物联网应用方案
   >  E78系列LoRaWAN模组节点模块的组播配置案例
   >  基于lorawan节点模块接入ChirpStack服务器的通信教程
   >  如何配置LoRaWAN网关设备接入ChirpStack服务器
   >  LoRa网关技术特点及lora网关模块的物联网应用简介
   > LoRaWAN网关和LoRaWAN节点有什么差异?
   > Lorawan网关与常见网络服务器的协议详解
   >  如何在使用LoRaWAN网络时确保数据的安全性?
   >  基于LoRaWAN网关模块的智慧农业物联网应用案例
   >  使用E870和E78快速建立本地LoRaWAN网络教程
   >  一文看懂LoRaWAN网络是怎么确保数据安全传输的
   >  为什么需要RS485转LoRaWAN网关模块的数据采集器?
   >  lorawan协议网关搭建物联网自动采集系统案例流程
   >  LoRaWAN为什么作为LPWAN技术的主导地位浅析
   >  室外型LoRaWAN网关的常见安装方式及注意事项
   >  LoRaWAN无线通信技术的8个优势
   >  深度区分LoRa和LoRaWAN的区别
   >  LoRa与LoRaWAN网关模块有什么区别?
   >  LoRaWAN的四大优势及技术适用领域
   >  LoRaWAN网络协议与LoRa私有协议相比有哪些优势
   >  物联网无线数传通信常见的几种Modbus网关
   >  E90-DTU系列无线数传电台网关与节点4G DTU通信教程
   >   4G版本LORA边缘网关的原理和如何边缘控制应用案例
   >   工业智能网关在光伏发电场采集和传输的应用案例
   >   基于数传电台的组态王控制实现远程采集控制器PLC
   >    云虚拟串口工具远程采集的调试教程
   >    模拟量输出和采集模块的应用
   >    什么是LoRaWAN协议?Lorawan网关有什么作用?
   >     什么是无线通信网关?
   >     LoRa网关怎么选?记住以下3点
   >     什么是网关?LoRa网关有什么作用和优势?
   >     Lorawan网关与常见网络服务器的协议详解
   >     LoRa网关技术特点及lora网关模块的物联网应用简介
   >     什么是边缘计算网关?边缘计算网关有什么特点?
   >     一文看懂什么是物联网边缘计算技术
   >      4G云IO边缘计算网关助力亮化工程
   >      云IO边缘采集网关通过Wi-Fi连接自建服务器远程IO控制器
   >      边缘计算对比云计算有什么优势?
产品
型号
工作电压 芯片方案 载波频率Hz 发射功率dBm 测试距离km 产品尺寸mm 产品特点技术
手册
样品
购买
E870-L915LG12-O 8~28V - 902~928M 27 3 110*105*41 半双工LoRaWAN网关,支持支持US915、AU915、AS923、KR920地区文件
E870-L868LG12-O 8~28V - 863~870M 27 3 110*105*41 半双工LoRaWAN网关,支持EU868、RU864、IN865地区文件
E870-L470LG12-O 8~28V - 470~510M 27 3 110*105*41 半双工LoRaWAN网关,支持CN470地区文件
E870-L915LG12 8~28V SX1302 US915,AU915,AS923,KR920 27 3 110*105*41 半双工LoRaWAN标准协议网关
E870-L470LG12 8~28V SX1302 470~ 510M 27 3 110*105*41 全双工LoRaWAN标准协议网关
E870-L868LG12 8V~28V SX1302 EU868,IN865,RU864 27 3 116*105*41 半双工LoRaWAN标准协议网关
E870-L470LG11 8~28V SX1302 470~ 510M 27 3 110*105*41 全双工LoRaWAN标准协议网关
  • E870-L915LG12-O

    产品型号:E870-L915LG12-O

    工作电压 :8~28V

    芯片方案 :-

    载波频率Hz :902~928M

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:半双工LoRaWAN网关,支持支持US915、AU915、AS923、KR920地区文件

    PDF :

    购买:

  • E870-L868LG12-O

    产品型号:E870-L868LG12-O

    工作电压 :8~28V

    芯片方案 :-

    载波频率Hz :863~870M

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:半双工LoRaWAN网关,支持EU868、RU864、IN865地区文件

    PDF :

    购买:

  • E870-L470LG12-O

    产品型号:E870-L470LG12-O

    工作电压 :8~28V

    芯片方案 :-

    载波频率Hz :470~510M

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:半双工LoRaWAN网关,支持CN470地区文件

    PDF :

    购买:

  • E870-L915LG12

    产品型号:E870-L915LG12

    工作电压 :8~28V

    芯片方案 :SX1302

    载波频率Hz :US915,AU915,AS923,KR920

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:半双工LoRaWAN标准协议网关

    PDF :

    购买:

  • E870-L470LG12

    产品型号:E870-L470LG12

    工作电压 :8~28V

    芯片方案 :SX1302

    载波频率Hz :470~ 510M

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:全双工LoRaWAN标准协议网关

    PDF :

    购买:

  • E870-L868LG12

    产品型号:E870-L868LG12

    工作电压 :8V~28V

    芯片方案 :SX1302

    载波频率Hz :EU868,IN865,RU864

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :116*105*41

    产品特点:半双工LoRaWAN标准协议网关

    PDF :

    购买:

  • E870-L470LG11

    产品型号:E870-L470LG11

    工作电压 :8~28V

    芯片方案 :SX1302

    载波频率Hz :470~ 510M

    发射功率dBm :27

    测试距离km :3

    产品尺寸mm :110*105*41

    产品特点:全双工LoRaWAN标准协议网关

    PDF :

    购买:
