| 序号 | 项目 | 规格 |
| 1 | 电源电压 | DC8~28V，推荐 12V 或者 24V 供电 |
| 2 | 网口规格 | 标准 RJ45，支持 10/100Mbps |
| 3 | 网络协议 | IP、TCP/UDP、ARP、ICMP、IPv4、MQTT、HTTP |
| 4 | Socket 路数 | 2 路全功能 |
| 5 | Socket 模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 6 | TCP Server 连接 | 支持最多 5 路 TCP 连接 |
| 7 | IP 获取方式 | 静态 IP、DHCP |
| 8 | 域名解析 | 支持 |
| 9 | 域名服务器 | 可自定义，默认 114.114.114.114 |
| 10 | 用户配置 | 网页配置、上位机、AT 指令 |
| 11 | 天线接口 | SMA（外螺纹内孔） |
| 12 | 尺寸大小 | 84mm×82mm×25mm |
| 13 | 平均重量 | 130 ± 5g |
| 14 | 工作温度 | -40 ~ +85℃，工业级 |
| 15 | 储存温度 | -40～+125℃，工业级 |
| 16 | 工作湿度 | 10% ~ 90%，相对湿度，无冷凝 |
| 主要参数 | 参数 | 备注 |
| 工作频段（MHz） | 410-441 | 默认 433MHz，信道间隔:500K |
| 通信距离（km） | 2：连传模式 10：一般模式 | 连传模式适用于数据量大的应用 一般模式适用于小数据量的应用 |
| 最大发射功率（dBm） | 30 | 高（30dBm）、中（27dBm）、低（24dBm）、极低（21dBm） 除“高”以外其余发射功率为参考值，实际值可能不同，并且降低发射功率并不会降低设备功耗，推荐最大功率使用 |
| 空中速率（bps） | 默认自适应 | 连传模式空速自适应；定长模式 0.5K、1.5k、3.5k、5.5k、6.5k、11k、13k、21k、26k、42k、51k、82k、76k、125k、160k、410k、470k |
| 分包长度 | 连传模式不分包 | 定长模式分包为 55 字节 |
【注】
在同一区域内使用多组数传电台同时一对一通讯，建议每组数传电台设置信道间隔 2MHz 以上；
发送功率越低传输距离越近，但是工作电流并不会同比例降低，建议最大发射功率使用；
功率调节功能并不能准确反馈“中”“低”“极低”实际发射功率，表中数值仅为参考，可定制其他功率；

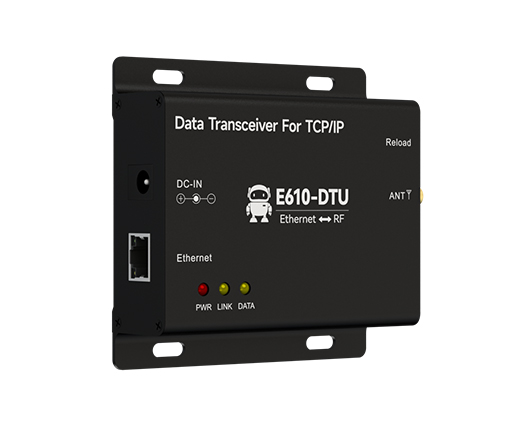

| 序号 | 标识名称 | 功能说明 |
| 1 | DC_IN | 电源接口，8～28V DC 母座(内针直径 2.0mm，孔径 5.5mm) |
| 2 | Ethernet | 以太网接口，标准 RJ45 接口 |
| 3 | PWR | 电源指示灯，红色，接通电源亮起 |
| 4 | LINK | 链路指示灯，绿色 a)熄灭：网线未连接或未连接服务器； b)闪烁：网线连接正常但是链路未连接（2Hz 方波）； c)常亮：网络链路连接成功； |
| 5 | DATA | 串口收发指示灯，黄色，收到服务器下发数据或射频模块数据时闪烁 |
| 6 | ANT | SMA 天线接口（外螺、内孔） |
| 7 | Reload | 恢复到出厂设置按钮 |
| 产品说明书 |
【用户手册】E610-DTU(433C30)E  |
| 【应用文档】天线使用注意事项 |
| 开发测试 |
| 【配置工具】EBYTE网络配置工具 |
| 【配置工具】虚拟串口 |
| 【配置工具】网络调试助手 |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |
| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |
