| 序号 | 项目 | 规格 | 说明 |
| 1 | 产品尺寸 | 82*62*25mm | 详见安装尺寸 |
| 2 | 产品重量 | 128g | 重量公差 4.5g |
| 3 | 工作温度 | -40℃～+85℃ | 满足工业级使用需求 |
| 4 | 天线阻抗 | 50Ω | 标准 50Ω特征阻抗 |
| 5 | 电压范围 | 10～28V DC | 建议使用 12V 或 24V |
| 6 | 通信接口 | RS232/RS485 | 标准 DB9 孔式/3.81 接线端子 |
| 7 | 波特率 | 出厂默认 9600 | 波特率范围 1200～230400 |
| 8 | 地址码 | 出厂默认 0 | 共计 65536 个地址码可设置 |

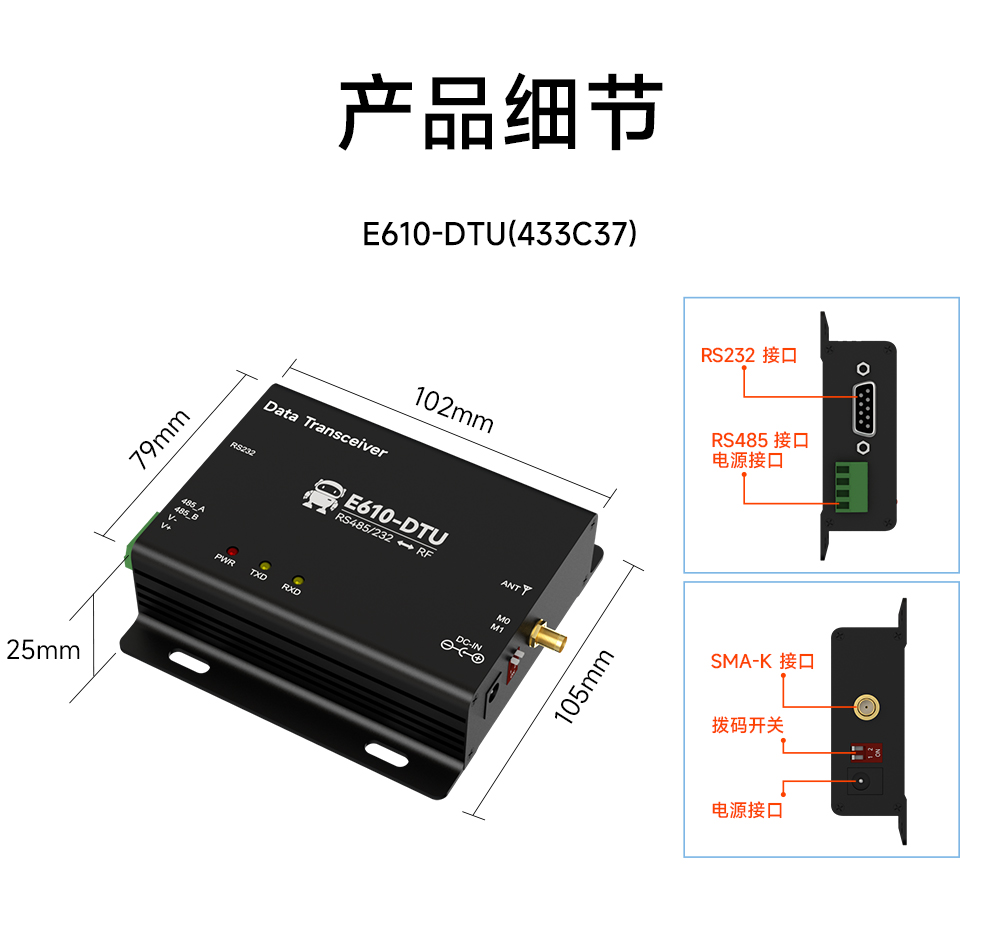

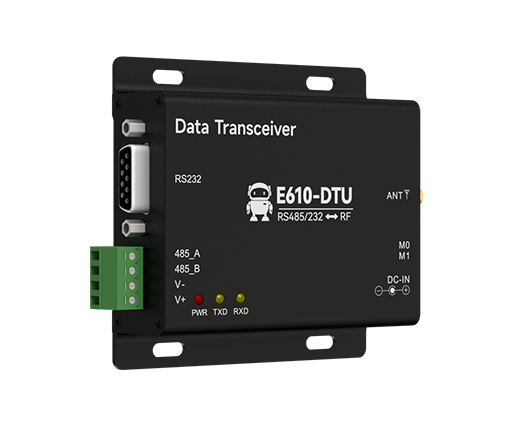

| 脚号 | 名称 | 功能 | 说明 |
| 1 | DB-9 母型插座 | RS232 接口 | 标准 RS232 接口 |
| 2 | 3.81 接线端子 | RS485、电源接口 | 标准 RS485 接口与压线式电源接口 |
| 3 | PWR-LED | 电源指示灯 | 红色，电源接通时点亮 |
| 4 | TXD-LED | 发送指示灯 | 黄色，发送数据时闪烁 |
| 5 | RXD-LED | 接收指示灯 | 黄色，接收数据时闪烁 |
| 6 | DC 电源接口 | 电源接口 | 直插式圆孔，外径 5.5mm，内径 2.5mm |
| 7 | 拨码开关 | 拨码开关 | 工作模式控制 |
| 8 | 天线接口 | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50Ω |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |
| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |
| 产品 型号 | 接口类型 | 芯片方案 | 工作频率Hz | 发射功率dBm | 通信距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E610-DTU(433C37) | RS232/RS485 | - | 433M | 37 | 17 | 0.5~470k | - | 124*105*25 | 自动中继组网、抗干扰能力强、超低功耗 | ||
| E610-DTU(433C30)E | 以太网 | - | 433M | 30 | 2/10 | 0.5~470k | 导轨 | 82*62*25 | 自动中继组网、高速率低延迟 | ||
| E610-900T20S | UART | - | 900M | 20 | 6 | 0.5～470k | 贴片 | 16*26*3.9 | 无线高速连续传输模块、高速率、低延迟 | ||
| E610-900T30S | UART | - | 900M | 30 | 10 | 0.5～470k | 贴片 | 40.5*25*3.9 | 无线高速连续传输模块、高速率、低延迟 | ||
| E610-DTU(433C20) | RS232 RS485 | - | 433M | 20 | 6 | 0.5~470k | - | 82*62*25 | 自动中继组网、抗干扰能力强、超低功耗 | ||
| E610-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 10 | 0.5~470k | - | 82*62*25 | 自动中继组网、抗干扰能力强、超低功耗 | ||
| E610-433T20S | UART | - | 433M | 20 | 6 | 0.5~470k | 贴片 | 16*26*3.9 | 无限制高速连续传输、高速率、低延迟 | ||
| E610-433T30S | UART | - | 433M | 30 | 10 | 0.5~470k | 贴片 | 40.5*25*3.9 | 无限制高速连续传输、高速率、低延迟 |
