| 项目 | 说明 |
| 工作电压 | DC 3.1~6V 如 5.0V 供电，供电负载能力建议 300mA 以上 |
| 工作电流 | 峰值：180mA@5V;190mA@3.3V 待机：50mA@5V;60mA@3.3V |
| 封装 | 2.54mm 排针 |
| 工作模式 | TCP Server（默认）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket 连接 | TCP 服务器下单链路支持 5 路客户端连接 |
| 网络协议 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP 获取方式 | 静态 IP（默认）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服务器 | 114.114.114.114（可自定义） |
| 配置方式 | 网页、参数配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定义） |
| 用户名 | admin（可自定义） |
| 密码 | admin（可自定义） |
| 本地端口 | 8886（可自定义） |
| 子网掩码 | 255.255.255.0（可自定义） |
| 网关 | 192.168.3.1（可自定义） |
| 串口缓存 | 10kByte 或 1024 包 |
| 打包机制 | 最长 1024Byte，1~80 字节空闲时间 |
| 串口波特率 | 600~460800 bps（默认 115200） |
| 数据位 | 5、6、7、8（默认） |
| 停止位 | 1（默认）、1.5、2 |
| 校验位 | None（默认）、 Odd、Even |
| 产品尺寸 | 34.86×22×25mm （L×W×H） |
| 产品重量 | 10g±1g |
| 工作温湿度 | -40~+85℃、5%~95%RH（无凝露） |
| 存储温湿度 | -40~+105℃、5%~95%RH（无凝露） |
| 序号 | 引脚 | 功能 |
| 1 | VCC | 电源正输入，支持 3～6V 输入； |
| 2 | GND | 公共接地端，电源负端输入； |
| 3-5 | NC | 默认悬空； |
| 6 | IO_RST | 恢复出厂引脚，内部弱上拉，可外接复位按键，低电平持续 5~10s 左右恢复出厂设置；低电平持续 200~800ms 重启设备 |
| 7 | POWER | 熄灭：设备未接通电源； 常亮：设备接通电源。 |
| 8 | LINK | 熄灭：网线未连接； 闪烁：网线连接正常但是链路未连接； 常亮：网络链路连接成功； |
| 9 | LED_TXD | 串口数据发送 LED 指示灯，默认输出高电平，发送数据时输出 10Hz 方波。 |
| 10 | TXD | 串口发送数据，TTL 电平通讯电压仅支持3.3V，若接 5V 需电平转换。 |
| 11 | RXD | 串口接收数据，TTL 电平通讯电压仅支持3.3V，若接 5V 需电平转换。 |
| 12 | 485_EN | 串口默认工作在全双工模式，如外接 485 芯片，则该引脚外接 1k 下拉电阻，引脚功能变为RS485 使能控制引脚，串口发送数据时置高，常态为低。 |
| 13 | LED_RXD | 串口数据接收 LED 指示灯，默认输出高电平，接收数据时输出 10Hz 方波 |
| 14 | RST | 外部复位输入，低电平 100ns 以上有效，内部弱上拉； |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口方式 | 尺寸大小 | 传输介质 | 网络协议 | 简单透传方式 | TCP Server 连接 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|
| NT1-M | TTL串口+RJ45 | 32.5*16.5*17.5 | 网线 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP/MQTT Client | 6路Socket连接 | ||
| NE2-T1M | TTL串口+RJ45 | 32.5*16.5*17.5 | 网线 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NE2-T1B | TTL串口+RJ45 | 35*22*25 | 网线 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||

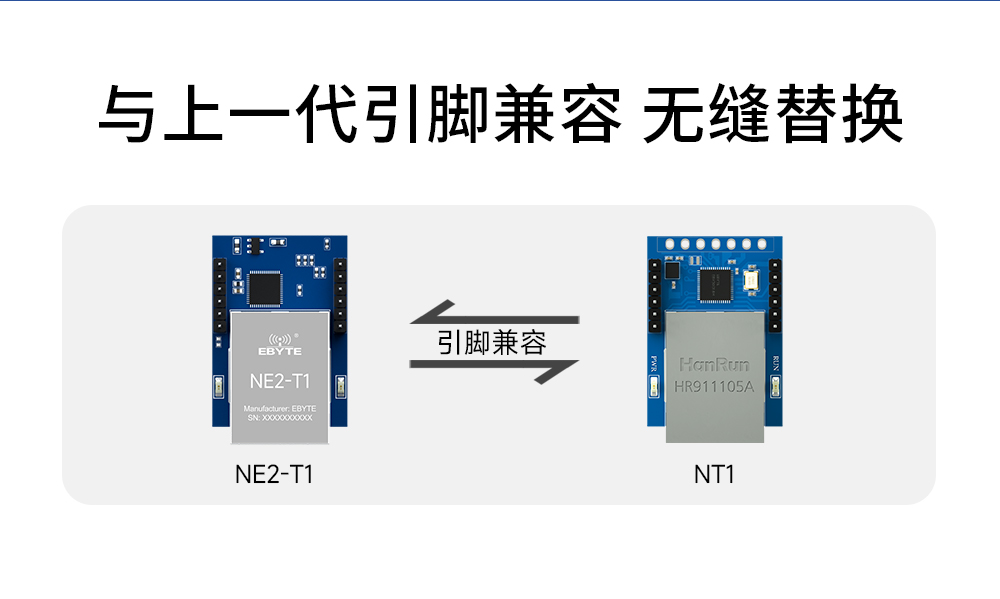

| NE2-T1 | TTL串口+RJ45 | 35*22*25 | 网线 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
