| 射频参数 | 单位 | 参数 | 备注 |
| 最大发射功率 | dBm | 9～11 | - |
| 接收灵敏度 | dBm | -105～-106 | 空中速率为 1.2kbps |
| 参考距离 | M | 1500m | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 1.2kbps。 |
| 工作频段 | MHz | 410～450 | 支持 ISM 频段 |
| 空中速率 | bps | 0.6k～500k | 用户编程控制 |
| 阻塞功率 | dBm | 10 | 近距离使用烧毁概率较小 |
| 电气参数 | 单位 | 参数 | 备注 |
| 工作电压 | V | 2.5～3.6 | ≥3.3V 可保证输出功率，超过 3.8V 永久烧毁模块。 |
| 通信电平 | V | 3.3 | 使用 5V TTL 有风险烧毁 |
| 发射电流功耗 | mA | 32 | 瞬时功耗 |
| 接收电流功耗 | mA | 18 | - |
| 工作温度 | ℃ | -20～+85 | 工业级 |
| 储存温度 | ℃ | -40～+125 | - |
| 硬件参数 | 参数 | 备注 |
| 芯片 | CC1101 | - |
| 晶振频率 | 26MHz | 10ppm |
| 调制方式 | GFSK(推荐) | 支持 OOK、ASK、GFSK、2-FSK、4-FSK和 MSK |
| 接口方式 | 邮票孔 | 间距 1.27mm |
| 通信接口 | SPI | 0～10Mbps |
| FIFO | 64Byte | 单次发送最大长度 |
| 封装方式 | 贴片 | - |

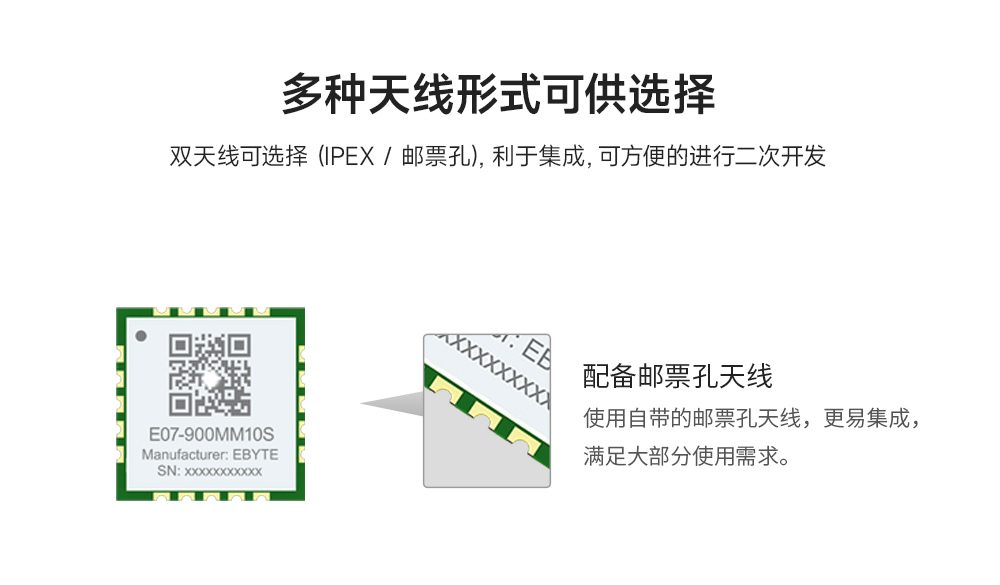

| 天线接口 | 邮票孔 | 特性阻抗约 50 欧姆 |

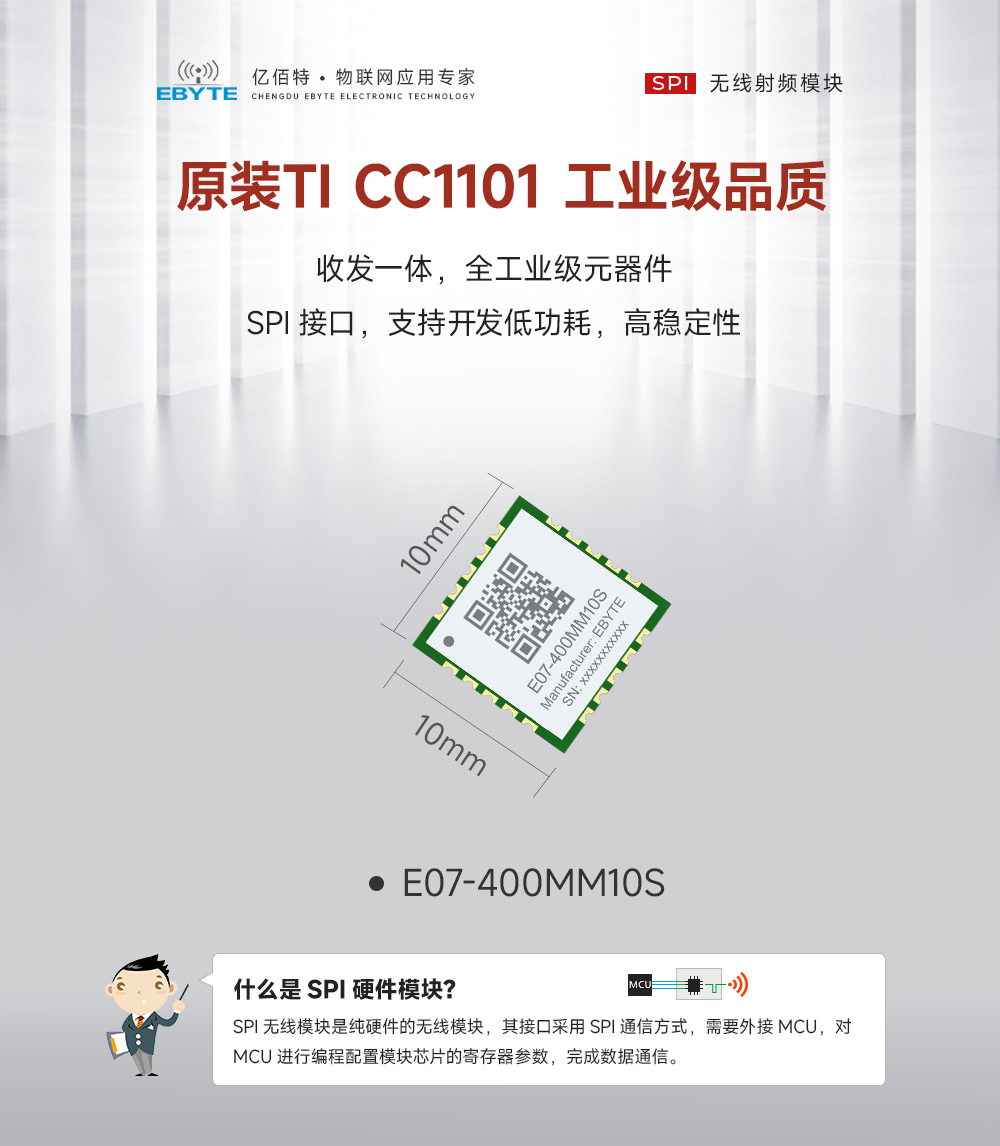

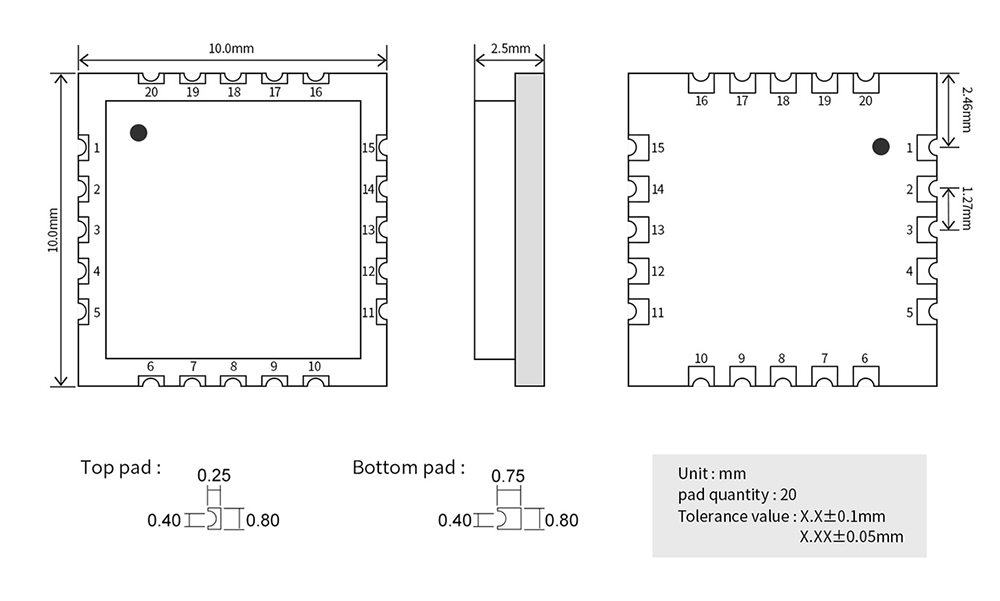

| 尺寸 | 10*10mm | ±0.1mm |
| 产品净重 | 0.5g | ±0.05g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | VCC | 输入 | 电源 |
| 2 | GND | - | 电源 |
| 3 | NC | - | - |
| 4 | NC | - | - |
| 5 | NC | - | - |
| 6 | ANT | 输入/输出 | 天线接口，邮票孔（50欧姆特性阻抗） |
| 7 | GND | - | 电源 |
| 8 | NC | - | - |
| 9 | NC | - | - |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | MISO/GD01 | 输出 | SPI 数据输出 |
| 13 | MOSI | 输入 | SPI 数据输入 |
| 14 | CSN | 输入 | 模块片选引脚，用于开始一个 SPI 通信 |
| 15 | SCK | 输入 | SPI 时钟输入 |
| 16 | GND | - | 电源 |
| 17 | NC | - | - |
| 18 | GD00 | 输入/输出 | CC1101 芯片引脚，详见芯片官方用户手册 |
| 19 | NC | - | - |
| 20 | GD02 | 输入/输出 | CC1101 芯片引脚，详见芯片官方用户手册 |
