引脚序号 | 定义 | 功能说明 |
1 | VCC | 模块供电引脚,需要与 2 号脚短接给模块供电 |
2 | 3.3V | 3.3V 电引出脚 |
3 | 3.3V | 3.3V 电引出脚 |
4 | VIO | MCU 供电引脚,需要与 3 号脚短接给 MCU 供电 |
5 | GND | 底板参考地 |
6 | REST | MCU 外部复位引脚 |
7 | SWIM | MCU 的 SWIM 引脚 |
8 | VIO | MCU 供电引脚 |
9 | PC0 | 模块复位引脚 |
10 | PB7 | 模块 MISO 引脚 |
11 | PB6 | 模块 MOSI 引脚 |
12 | PB5 | 模块 SCLK 引脚 |
13 | PB4 | 模块 NSS 引脚 |
14 | TXD | MCU 串口 TXD |
15 | RXD | MCU 串口 RXD |
16 | M1 | 模块模式切换引脚(详见模块产品手册) |
17 | GND | 底板参考地 |
18 | M0 | 模块模式切换引脚(详见模块产品手册) |
19 | GND | 底板参考地 |
在线购买 |
【亿佰特官方淘宝店】:https://item.taobao.com |
【京东商城】:https://i-item.jd.com |
【官方淘宝店】:https://item.taobao.com |
【阿里巴巴】:https://detailpreview.1688.com |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:support@cdebyte.com |
技术咨询 |
【在线提交】:http://www.ebyte.com/apple-technology.aspx |
【联系邮箱】:support@cdebyte.com |
产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
E07-900MM10S | SPI | CC1101 | 900M | 10 | 1.5 | 0.6~500k | 贴片 | 10*10 | 体积小,支持多种调制模式 | ||
E07-400MM10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 贴片 | 10*10 | 体积小,支持多种调制模式 | ||
E07-900T10S | SPI | CC1101 | 868M | 10 | 1.5 | 0.6~500k | 贴片 | 14*26 | 体积小,可开发低功耗 | ||
E07-400T10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 贴片 | 14*26 | 体积小,可开发低功耗 | ||
E07-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E07-900M10S开发评估套件 | ||

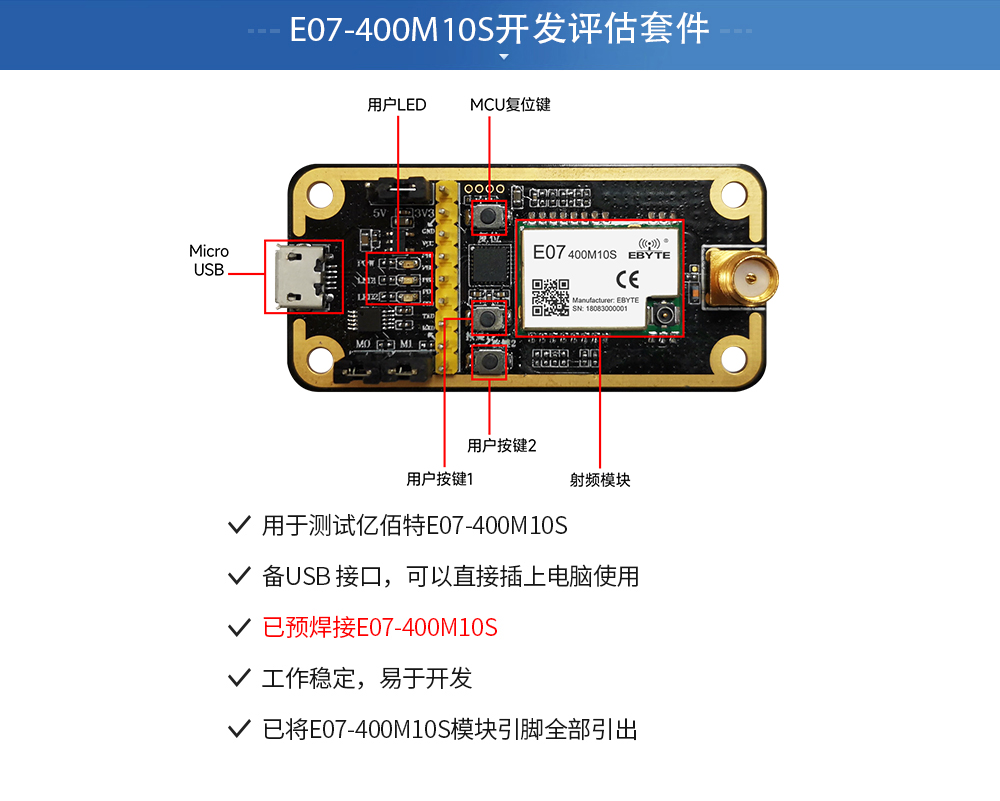

E07-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E07-400M10S开发评估套件 | ||
E07-900M10S | SPI | CC1101 | 868M | 10 | 1.5 | 0.6~500k | 贴片 | 14*20 | 体积小,可开发低功耗 | ||
E07-433M20S | SPI | CC1101 | 433M | 20 | 2 | 0.6~500k | 贴片 | 18*32 | 体积小,可开发低功耗 | ||
E07-400M10S | SPI | CC1101 | 433M | 10 | 1.5 | 0.6~500k | 贴片 | 14*20 | 体积小,可开发低功耗 | ||
E07-915MS10 | SPI | CC1101 | 915M | 10 | 1.2 | 0.6~500k | 贴片 | 13*19 | 小体积,可开发低功耗 | ||
E07-868MS10 | SPI | CC1101 | 868M | 10 | 1.0 | 0.6~500k | 贴片 | 13*19 | 小体积,可开发低功耗 | ||
E07-M1101D-TH | SPI | CC1101 | 433M | 10 | 0.5 | 0.6~500k | 直插 | 15*30 | 高性能,可开发低功耗 | ||
E07-M1101D-SMA | SPI | CC1101 | 433M | 10 | 0.6 | 0.6~500k | 直插 | 15*28 | 高性能,可开发低功耗 | ||
E07-M1101S | SPI | CC1101 | 433M | 10 | 0.4 | 0.6~500k | 贴片 | 13*19 | 小体积,可开发低功耗 |
