当前位置： 首页 >产品中心 >串口服务器/以太网>多串口服务器>NB183

NB183 工业级八路串口服务器

接口信号：串口(RS485/RS232)、网口(RJ45)

工作电压：DC 8～28V

网络协议：TCP/UDP/MQTT/HTTP

安装方式：定位孔安装

产品尺寸：198*109*26.5mm

产品重量：518g±5g

产品简介：亿佰特自主研发的串口服务器系列产品，内部集成了TCP/IP协议栈，可实现串口到以太网口数据的双向透明传输、Modbus协议转换、串口设备上云等功能。该串口服务器支持上位机配置，只需简单的配置，即可轻松实现串口设备的联网、上云等功能。广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。

技术手册
样品购买
概述特点
概述特点 性能参数 引脚定义 相关下载 订购方式 知识应用 视频教程 系列产品

8路串口服务器
NB183串口服务器1
NB183串口服务器2
NB183串口服务器3
NB183串口服务器4
NB183串口服务器7
NB183串口服务器6
NB183串口服务器5
NB183串口服务器8
NB183串口服务器9
NB183串口服务器10
NB183串口服务器11
NB183串口服务器12
8路串口服务器虚拟串口参数
NB183串口服务器14
NB183串口服务器15
NB183串口服务器16

项目接口说明

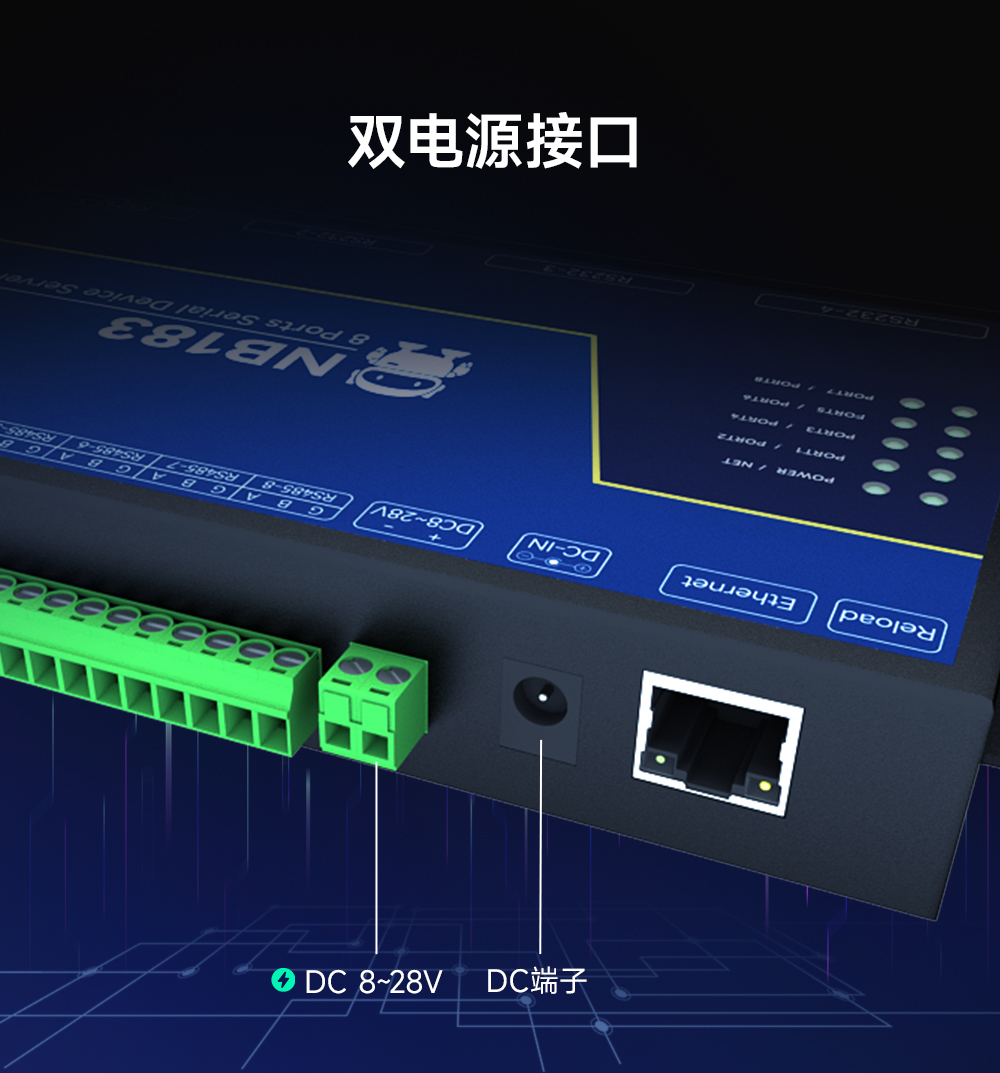

电源压线端子

直流8~28 V,不可同时输入电源;

压线端子:采用5.08mm*2凤凰端子;

DC母头:直插式圆孔，外径5.5mm，内径2.0mm;

DC母头
网口RJ45

10M

串口通道1~通道4

接口1 (RS485， 3.81mm 凤凰端子，支持隔离);

接口2 (RS232，标准RS232线序DB9母头);

通道5~通道8

RS485，3.81mm 凤凰端子，支持隔离

工作模式

TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client(默认TCP Server )

网络协议

IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT

获取方式

DHCP、静态IP（默认静态IP）

域名解析

支持

配置方式

配置工具、AT指令

IP地址

可自定义（默认，192.168.3.7）

本地端口

可自定义（默认，通道|1～通道8: 8001-8008）

子网掩码

可自定义（默认，255.255.255.0)

网关

可自定义（默认，192.168.3.1)

串口缓存

512 Byte

串口打包机制

512 Byte

串口波特率

2400~115200 bps（默认115200）

数据位

8

停止位

1、2（默认1）

校验位

None、Odd、Even（默认None）

流控

不支持

安装方式

定位孔安装

产品尺寸

198mm*109mm* 26.5mm(长*宽*高）

产品重量

518g ± 5g

工作温湿度

-40～+85℃、5%~95%RH（无凝露）

存储温湿度

-40~+105℃、5%~95%RH（无凝露）


NB183串口服务器引脚


序号名称功能说明
1RS485-1-A通道1-RS485接口A

3.81mm凤凰端子

2RS485-1-B通道1-RS485接口B

3.81mm凤凰端子

3RS485-1-G通道1-RS485接口G

3.81mm凤凰端子

4RS485-2-A通道2-RS485接口A

3.81mm凤凰端子

5RS485-2-B通道2-RS485接口B

3.81mm凤凰端子

6RS485-2-G通道2-RS485接口G

3.81mm凤凰端子

7RS485-3-A通道3-RS485接口A

3.81mm凤凰端子

8RS485-3-B通道3-RS485接口B

3.81mm凤凰端子

9RS485-3-G通道3-RS485接口G

3.81mm凤凰端子

10RS485-4-A通道4-RS485接口A

3.81mm凤凰端子

11RS485-4-B通道4-RS485接口B

3.81mm凤凰端子

12RS485-4-G通道4-RS485接口G

3.81mm凤凰端子

13RS485-5-A通道5-RS485接口A

3.81mm凤凰端子

14RS485-5-B通道5-RS485接口B

3.81mm凤凰端子

15RS485-5-G通道5-RS485接口G

3.81mm凤凰端子

16RS485-6-A通道6-RS485接口A

3.81mm凤凰端子

17RS485-6-B通道6-RS485接口B

3.81mm凤凰端子

18RS485-6-G通道6-RS485接口G

3.81mm凤凰端子

19RS485-7-A通道7-RS485接口A

3.81mm凤凰端子

20RS485-7-B通道7-RS485接口B

3.81mm凤凰端子

21RS485-7-G通道7-RS485接口G

3.81mm凤凰端子

22RS485-8-A通道8-RS485接口A

3.81mm凤凰端子

23RS485-8-B通道8-RS485接口B

3.81mm凤凰端子

24RS485-8-G通道8-RS485接口G

3.81mm凤凰端子

25-DC8-28V的负极

直流8-28 V，2*5.08mm凤凰端子输入;

不可与插座同时供电;

26+DC 8-28V的正极

直流8-28 V，2*5.08mm凤凰端子输入;

不可与插座同时供电;

27DC-IN直流电源输入

直流8-28V;

直插式圆孔，外径5.5mm，内径2.0mm:

不可与端子同时供电;

28Ethernet以太网接口

标准RJ45以太网接口，10/100M自适应

29Reload恢复出厂按键

长按5s后NET常亮5s，设备恢复出厂

30RS232-4通道4-RS232接口

标准DB9母头，2-TXD、3-RXD、5-GND

31RS232-3通道3-RS232接

标准DB9母头，2-TXD、3-RXD、5-GND

32RS232-2通道2-RS232接口

标准DB9母头，2-TXD、3-RXD、5-GND

33RS232-1通道1-RS232接口

标准DB9母头，2-TXD、3-RXD、5-GND
