当前位置： 首页 >产品中心 >串口服务器/以太网>多串口服务器>NB124E

NB124E POE供电隔离版串口服务器

接口信号：RS485/RS422/RS232

工作电压：DC 8～28V

域名解析：支持，可手动配置服务器地址

安装方式：定位孔安装

产品尺寸：173x95x26.5mm

产品重量：350g±5g

产品简介：NB124是支持POE供电的2路串口服务器，内部集成了TCP/IP协议栈，可实现2路串口到以太网口数据的双向透明传输。设备具备ModBus网关功能，支持Modbus TCP转RTU，支持自动轮询。产品采用工业级标准设计，保证设备在严苛工作环境的稳定性，丰富的指示灯效果用于反馈设备不同工作状态。

技术手册
样品购买
概述特点
概述特点 性能参数 引脚定义 相关下载 订购方式 知识应用 视频教程 系列产品

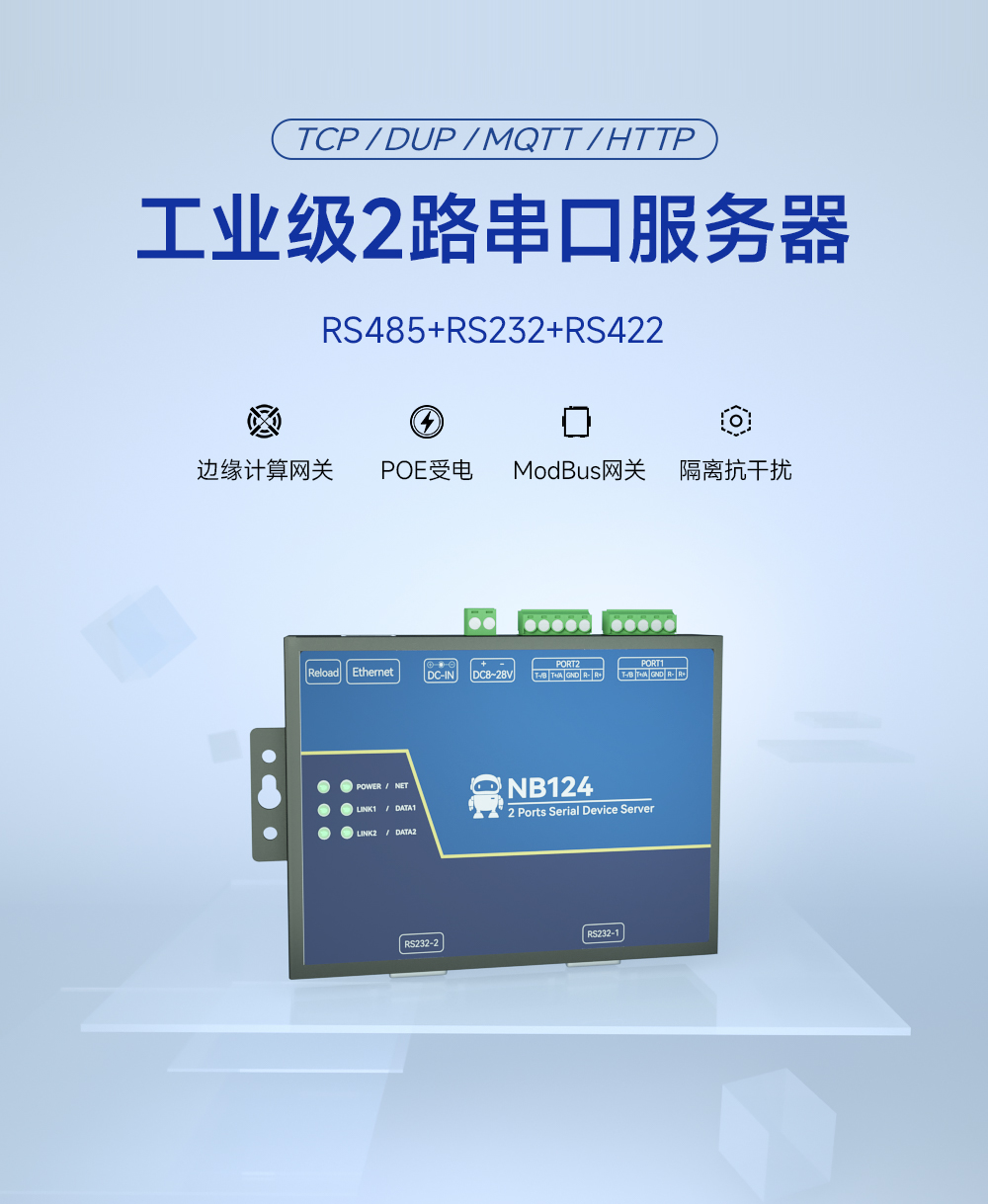

工业级2路串口服务器 (1)
工业级2路串口服务器 (2)
工业级2路串口服务器 (3)
工业级2路串口服务器 (4)
工业级2路串口服务器 (5)
工业级2路串口服务器 (6)
工业级2路串口服务器_06
工业级2路串口服务器_07
工业级2路串口服务器_08
工业级2路串口服务器_ (1)
工业级2路串口服务器_ (2)
工业级2路串口服务器_ (3)
工业级2路串口服务器_ (4)
工业级2路串口服务器_ (5)
工业级2路串口服务器_ (6)
工业级2路串口服务器_ (7)

项目接口说明
电源压线端子DC8~28V供电，不可用时使用
压线端子:5.08mm风凰端子:
母头:直插式圆孔，外径5.5mm，内径2.0mm:
DC母头
网口R4510M，POE版本支持POE受电
串口通道1~通道2接口1(RS485，3.81mm凤凰端子:
接口2(RS232，标准RS232线序DB9母头)
接口3 (RS422，3.81mm凤凰端子:
工作模式TCP Server（默认）、TCP Client、UDP Server.UDP Client、HTTP Client、MQrr Client
网络协议TCPIP、UDP、MQTr、HITP、IPv4、ICMP、APR、DHCP、DNS
获取方式DHCP、静态IP（默认）
域名解析支持，地址可配置
配置方式参数配置上位机、AT指令
地址192.168.3.7(可自定义）
本地端口通道1~2:8001-8002（可自定义）
子网掩码255.255.255.0（可自定义)
网关192.168.3.1（可自定义）
电口缓存512 Byte
中口打包机制512 Byte
中口波特率2400 ~ 115200 bps（默认115200
数据位8
停止位1(默认)、2
校验位None（默认)、Odd、Even
安装方式定位孔
产品尺寸145 x 103x28mm(LxWxH)
产品重量360g± 5g
工作温湿度-40~ +85℃、5%~95%RH（无凝露）
存储温湿度-40~+105℃.5%~95%RH（无凝露）


引脚

序号名称功能说明
1RS232-2串口2-RS232接口标准DB9母头，2-TXD、3-RXD、5-GND
2RS232-1串口1-RS232接口标准DB9母头，2-TXD、3-RXD、5-GND
3RS422-1-R+串口1-RS422接口-R+3.81mm凤恩端子
4RS422-1-R-申口1-RS422接口-R-3.81mm凤凰端子
5GND串口1接地端3.81mm凤凰端子
6RS422-1-T+/A申口1-RS422接口-T+
串口1-RS485接口A		3.81mm凤凰端子
7RS422-1-T-B串口1-RS422接口-T-
电口1-RS485接口B		3.81mm凤凰端子
8RS422-2-R+串口2-RS422接口-R+3.81mm凤凰端子
9RS422-2-R-串口2-RS422接口-R-3.81mm凤凰端子
10GND申口2接地端3.81mm凤风端子
11RS422-2-T+/A申口2-RS422接口-T+
串口2-RS485接口A		3.81mm凤凰端子
12RS422-2-T-/B串口2-RS422接口-T
申口2-RS485接口B		3.81mm凤凰端子
13-
DC8-28V的负极直流8-28v，5.08mm凤凰端子:
14+DC8-28V的正极直流8-28 v，5.08mm凤凰端子:
15DC-IN直流电源输入直流8-28 v: 外径5.5mm，内径2.0mm直插式圆孔:
16Ethernet以太网接口标准R45以太网接口
17Reload恢复出厂按键长按5s后NET常亮5s，设备恢复出厂


       产品说明书
     【用户手册】NB124_UserManual_CN  下载
     【AT指令手册】多串口服务器指令集  下载


       工具软件
     【参数配置】亿佰特网络配置工具  下载
    【串口工具】XCOM  下载
    【网络调试助手】  下载


       亿佰特简介
    【企业简介】  下载
       在线购买
    【亿佰特官方淘宝店】：https://item.taobao.com
     【京东商城】：https://i-item.jd.com
     【官方淘宝】：https://item.taobao.com
     【阿里巴巴】：https://detail.1688.com


       批量采购/定制产品
    【销售专线】：4000-330-990         7x24小时销售服务热线
    【联系邮箱】：sales@cdebyte.com


       技术咨询
    【在线提交】：http://www.ebyte.com/apple-technology.aspx
