工作频率：410~441MHz
发射功率：30dBm
通信距离：8km
产品尺寸：84mm*82mm*25mm
产品重量：123 ± 5g

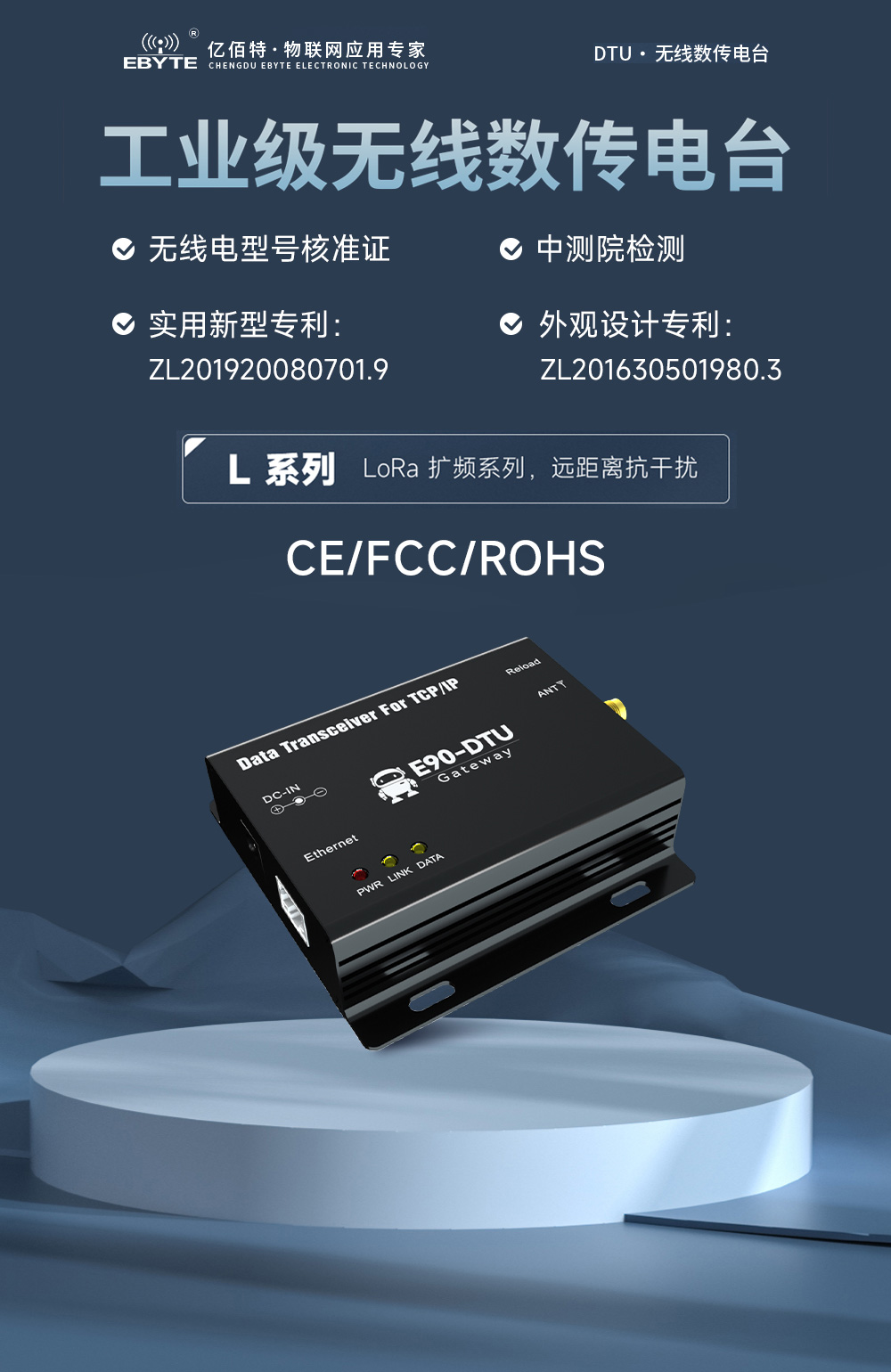

功能特点：E90-DTU(433L30E)-V8 支持自适应网络速率（最高支持 100M 全双工），提供 TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client 六种工作模式，同时在 TCP 服务器模式支持六路客户端连接；支持透明与定点传输，用户可通过网页、上位机、AT 指令进行相关配置。
温馨提示：该产品已下架，停产商品批量可发起生产。
| 射频参数 | 参数值 | 备注 |
| 工作频段 | 410~441 MHz | 出厂默认 433MHz |
| 发射功率 | 21~30 dBm | 出厂默认 30dBm，约 1W |
| 空中速率 | 0.3kbps ~ 19.2kbps | 出厂默认 2.4kbps |
| 参考距离 | 8 km | |
| 硬件参数 | 参数值 | 备注 |
| 尺寸大小 | 84mm*82mm*25mm | |
| 天线形式 | SMA-K | |
| 通信接口 | 以太网接口 | 标准RJ45，支持10/100Mbps |
| 支持协议 | 以太网协议 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| 缓存容量 | 512字节 | 自动分包197字节发送 |
| 脚号 | 名称 | 说明 |
| 1 | DC_IN | 电源接口，8～28V DC 母座(内针直径 2.0mm，孔径 6.4mm) |
| 2 | ETHERNET | 以太网接口，标准 RJ45 接口 |
| 3 | PWR | 电源指示灯 |
| 4 | LINK | 建立连接指示灯 |
| 5 | DATA | 串口收发指示灯 |
| 6 | ANT | SMA 天线接口，外螺内孔 |
| 7 | Reload | 恢复到出厂设置按钮 |
| 在线购买 |
| 该产品已下架，批量可发起生产。 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |
| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |
