E106-915G27P2 LoRa网关模块

工作频率:902-928MHz

发射功率:27dBm

产品尺寸:30*50.95mm

产品重量:7.78g±1g

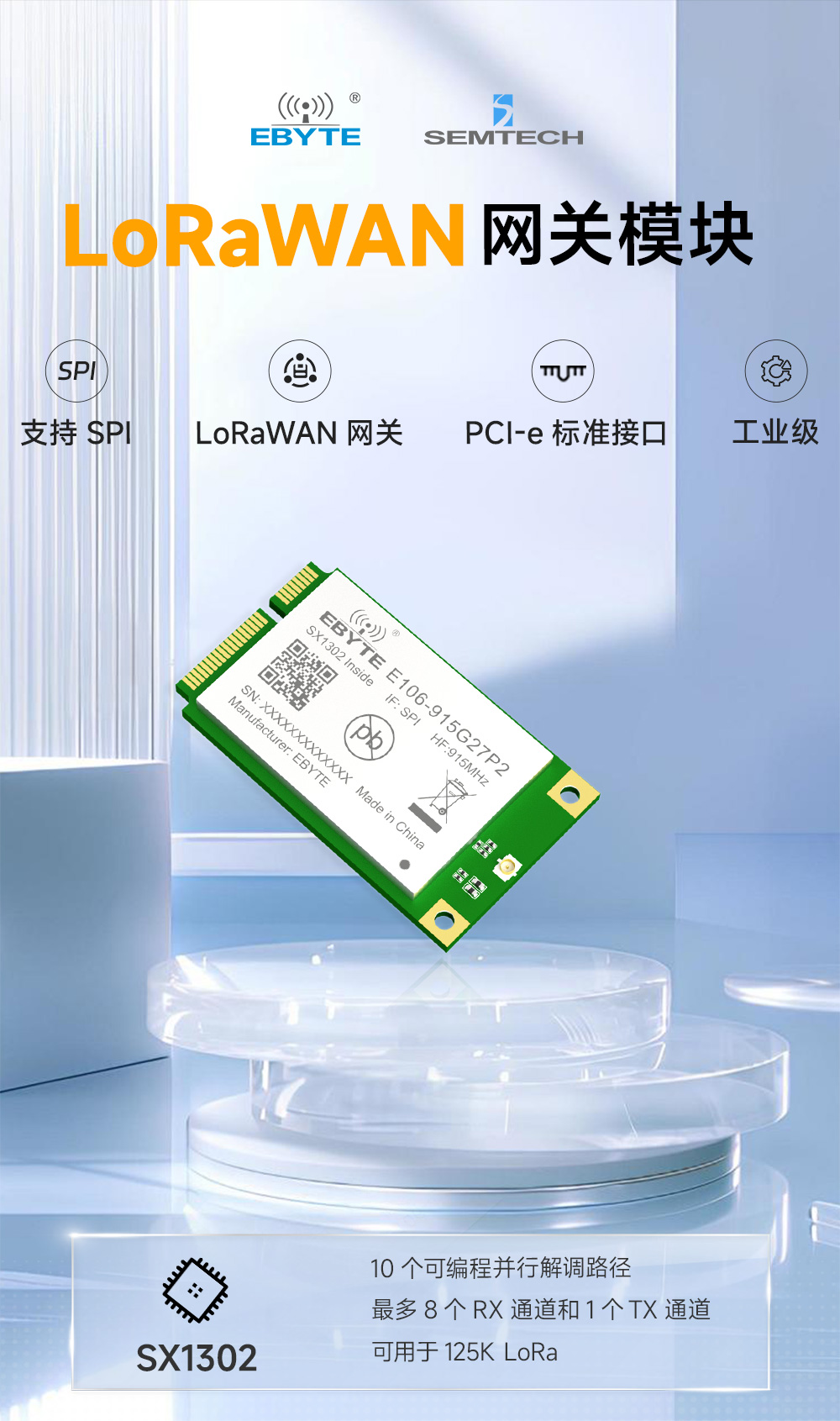

产品简介:E106-915G27P2模组是基于SX1302芯片方案设计的LoRa网关射频模组,采用标准Mini PCI-e形态封装,SPI接口,模组内置PA和LNA,半双工设计,方便用户快速开发LoRa网关设备。SX1302是Semtech推出的新一代LoRa网关基带芯片,搭载前端SX1250,可以支持扩频因子SF5~SF12。相比上一代SX1301网关方案,可支持更高速率的数据通信,同时功耗大幅降低,简化了网关的热设计,性能显著提高。

E78-LN系列无线射频模块

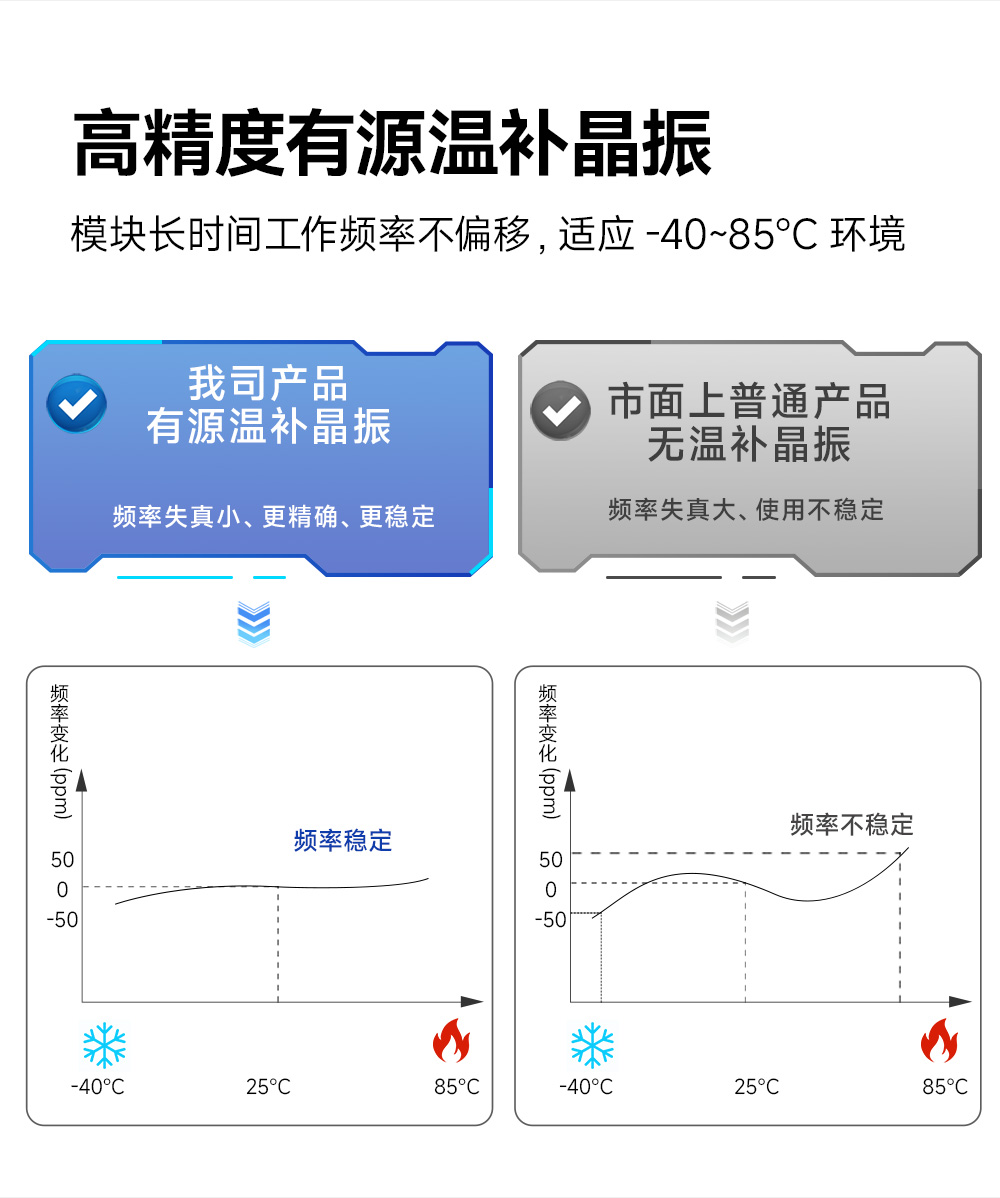

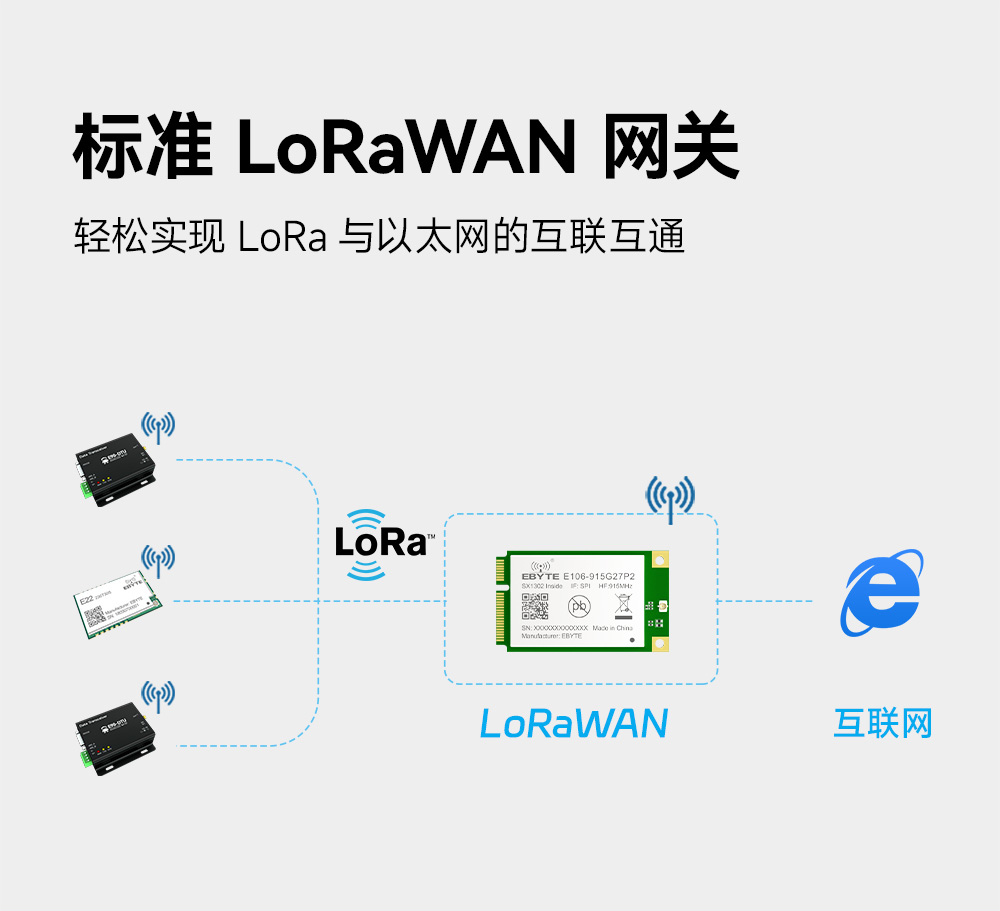

915频段LoRaWAN网关模块 (1)
915频段LoRaWAN网关模块 (2)
915频段LoRaWAN网关模块 (3)
915频段LoRaWAN网关模块 (4)
915频段LoRaWAN网关模块 (5)
915频段LoRaWAN网关模块 (6)
915频段LoRaWAN网关模块 (7)

主要参数描述
Semetech Radio
SX1302

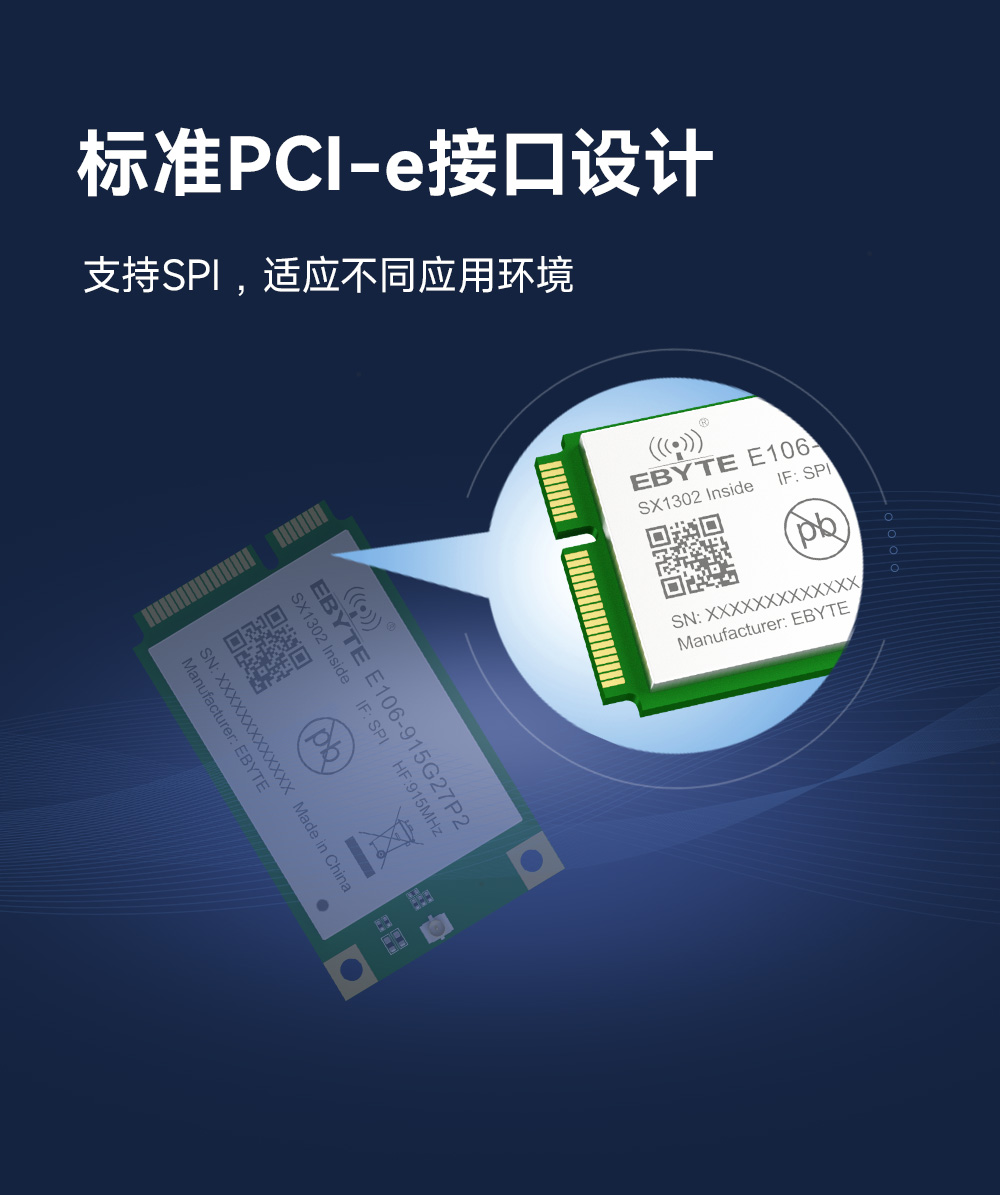

连接器
Mini PCI Express(标准长度)
外置天线
高增益天线(可选配)
Host Interface
SPI
mPCle 兼容性
Standard Mini PCI-e
电源
form factor with 52Pin
功耗

DC 3.3 ±5%

TX(max):360mA

RX( 所有通道 ):60mA

IdIe:27mA

频率范围
902~ 928 MHz
RX 灵敏度

在 SF75 可达 -121dBm; BW=125KHZ

在 SF7 可达 -127dBm; BW=125KHZ

在 SF12 可达 -141dBm;BW=125KHZ

LEDs, Red
TX,RX
工作环境
-40℃~ +85℃
物理尺寸
50.95*30*4.5mm(PCB)

106引脚修改


序号
Mini PCIe 管脚定义E106-915G27P2 管脚定义I/O 属性
功能描述备注
1WAKE#
RESERVED
DO
透传版使用,悬空


23.3Vaux
VCC_3V3
PI
3.3V DC 主电源输入


3COEX1
NC
-内部使用,保持悬空


4GND
GND
-


5COEX2
NC
-内部使用,保持悬空


61.5V
NC
-未使用


7CLKREQ#
NC
-内部使用,保持悬空


8UIM_PWR
NC
-未使用


9GND
GND
-


10UIM_DATA
RESERVED
IO
透传版使用,悬空


11REFCLK-
RESERVED
DI
透传版使用,保持悬空


12UIM_CLK
RESERVED
IO
透传版使用,保持悬空


13 REFCLK+
RESERVED
DO
透传版使用,保持悬空


14UIM_RESET
NC
-未使用


15GND
GND
-


16UIM_VPP
NC
-内部使用,保持悬空


17RESERVED
NC
-内部使用,保持悬空


18GND
GND
-


19RESERVED
PPS
DI
GPS 授时输入

可悬空

20W_DISABLE#
NC
-内部使用,保持悬空


21GND
GND
-


22PERST#
NRESET
DI
复位控制管脚

高电平复位

23PERn0
RESERVED
DI
预留,外部悬空


243.3Vaux
VCC_3V3
PI
3.3V DC 主电源输入


25PERp0
NC
-未使用


26GND
GND
-


27GND
GND
-


281.5V
NC
-未使用


29GND
GND
-


30SMB_CLK
NC
-内部使用,保持悬空


31PETn0
RESERVED
DO
预留,外部悬空


32SMB_DATA
NC
-内部使用,保持悬空


33PETp0
NC
-未使用


34GND
GND
-


35GND
GND
-


36USB_D-
RESERVED
IO
透传版使用,保持悬空


37GND
GND
-


38USB_D+
RESERVED
IO
透传版使用,保持悬空


393.3Vaux
VCC_3V3
PI
3.3V DC 主电源输入


40GND
GND
-


413.3Vaux
VCC_3V3
PI
3.3V DC 主电源输入


42LED_WWAN#
RX_ON
DO
RX 指示,接板载 LED


43GND
GND
-


44LED_WLAN#
TX_ON
DO
TX 指示,接板载 LED


45RESERVED
SX_SCK
DI
SPI 时钟信号输入


46LED_WPAN#
CFG_ON
DO
CFG 指示,接板载 LED


47RESERVED
SX_MISO
DO
SPI 数据输出


481.5V
NC
-未使用


49RESERVED
SX_MOSI
DI
SPI 数据输入


50GND
GND
-


51RESERVED
SX_CSN
DI
SPI 片选信号输入


523.3Vaux
VCC_3V3
PI
3.3V DC 主电源输入
