当前位置: 首页 >产品中心 >天线>GPRS/NB-IoT/4G>TX4G-PCB-6613

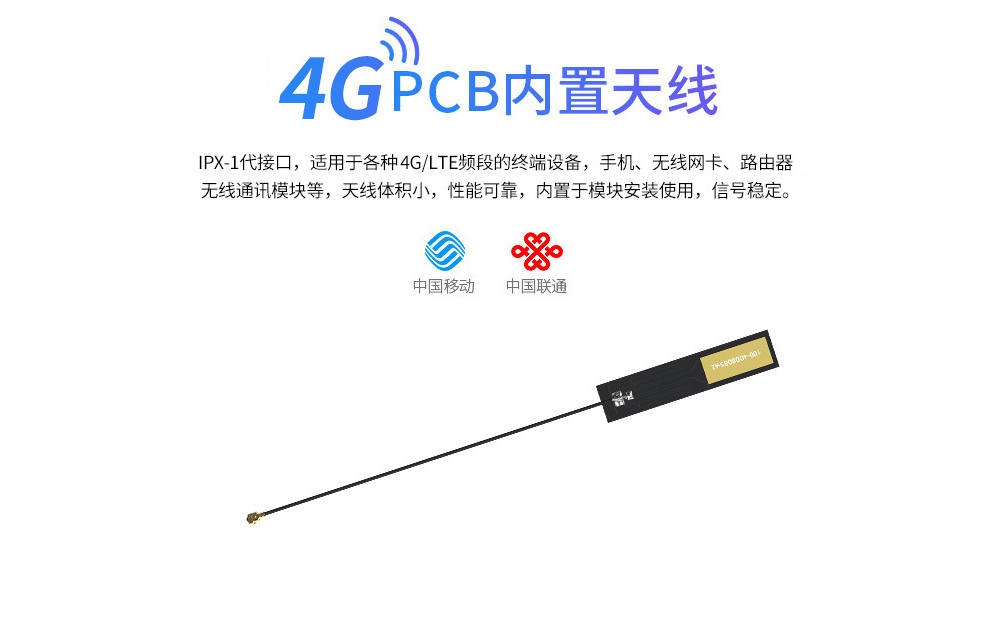

TX4G-PCB-6613 PCB内置天线

类型:PCB内置天线

中心频率:4G/LTE

接口:IPEX-Ⅰ代

阻抗:50Ω

增益:5dBi

驻波比:≤1.5

重量:2g

0102
03
04
05
06
07
08
09

电气参数参数值

中心频率

4G/LTE

频率范围

800-960MHz;1710-2700MHz

增益

5dBi

电压驻波比

≤1.5

极化方向

线极化

辐射方向

全向

输入阻抗

50Ω

功率容量

5W
其他参数参数值

产品尺寸

66mm×13mm

整体重量

2g

馈线材质

RF1.13

馈线长度

150mm(可定制)

天线材质

PCB

接口方式

IPEX-Ⅰ代接口

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃
       在线购买
     【亿佰特官方淘宝店】:https://item.taobao.com
    【京东商城】http://item.jd.com
     【官方淘宝店】:https://item.taobao.com
    【阿里巴巴】:https://detail.1688.com


       批量采购/定制产品
    【销售专线】:4000-330-990         7x24小时销售服务热线
    【联系邮箱】:sales@cdebyte.com


       技术咨询
    【在线提交】:http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】:support@cdebyte.com
产品
型号
类型 频段
Hz
接口 阻抗
Ω
增益
dBi
驻波比 高度 馈线 功能特点技术
手册
样品
购买
TX4G-CZ-100 车载贴片天线 4G/LTE SMA-J(内螺纹内针) 50 5 ≤1.5 115*22*5.5mm 1m(可定制) 车载专用天线
TX4G-BLG-25L 玻璃钢天线 4G N-J(N公头) 50 5.5 ≤2.0 250mm - 高增益、通讯距离远
TX4G-JZ-5 直式胶棒天线 4G/LTE SMA-J接口(SMA内螺纹内针) 50 3 ≤2.0 52mm - 弯头胶棒天线
TX4G-JW-5 弯头胶棒天线 4G/LTE SMA-J接口(SMA内螺纹内针) 50 3 ≤2.0 50mm - 弯头胶棒天线
TX4G-BLG-120 玻璃钢天线 4G/LTE N-J 50 11 ≤2.0 1200mm - 增益高、通讯距离远
TX4G-BLG-55 玻璃钢天线 4G/LTE N-J 50 8 ≤2.0 550mm - 增益高、通讯距离远
TX4G-BLG-85 玻璃钢天线 4G/LTE N-J 50 9 ≤2.0 850mm - 增益高、通讯距离远
TX4G-BLG-30 玻璃钢天线 4G N-J 50 6 ≤2.0 300mm - 增益高、通讯距离远
TX4G-JKS-IPX20 胶棒天线 4G IPEX-1接口 50 5 ≤1.5 197mm 200mm 频带宽、驻波比小、一致性好
TX4G-PCB-125014 内置天线 4G/LTE IPEX-1代接口 50 5 ≤1.5 125*14mm 120mm(可定制) 体积小,性能稳定
TX4G-PCB-4410 PCB内置天线 4G/LTE IPEX-Ⅰ 50 3 ≤2.0 44*10mm 145mm(可定制) 体积小,性能稳定
TX4G-XPFL-300 螺栓底座吸盘天线 4G/LTE SMA-J 接口(SMA 内螺纹内针) 50 3 ≤2.0 176*46mm - 4G/LTE 螺栓底座吸盘天线
TX4G-XPFC-300 强磁底座吸盘天线 4G/LTE SMA-J 接口(SMA 内螺纹内针) 50 3 ≤2.0 176*46mm - 4G/LTE 强磁底座吸盘天线
TX4G-FPC-5324 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 3 ≤1.5 53×24mm 120mm(可定制) FPC 内置天线
TX4G-FPC-4015 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 2.5 ≤1.5 40×15mm 120mm(可定制) FPC 内置天线
TX4G-FPC-6859 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 6 ≤1.5 68×59mm 115mm(可定制) FPC 内置天线
TX4G-FPC-8226 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 5 ≤1.5 82×26mm 112mm(可定制) FPC 内置天线
TX4G-FPC-7021 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 5 ≤1.5 70×21mm 110mm(可定制) FPC 内置天线
TX4G-FPC-9914 FPC 内置天线 4G/LTE IPEX-Ⅰ代接口 50 5 ≤2.0 99×14mm 120mm(可定制) FPC 内置天线
TX4G-JG-150 柱状机柜天线 4G/LTE SMA-J 接口(SMA 内螺纹内针) 50 5 ≤1.5 80×30mm 1.5m(可定制) 柱状机柜天线
TX4G-BLG-100 玻璃钢天线 4G N-K(N 母头) 50 10 ≤2.0 1020±4mm - 4G频段的玻璃钢天线
TX4G-BLG-75 玻璃钢天线 4G N-K(N 母头) 50 12 ≤1.5 750±4mm - 4G频段的玻璃钢天线
TX4G-XPL17-150 吸盘天线 4G/LTE SMA-J 50 4 ≤1.5 200mm 1.5m 适用于各种 4G/LTE 频段无线设备
TX4G-PCB-6613 PCB 内置天线 800~960MHz;1710~2700MHz IPEX-1 代 50 5 ≤1.5 66mm(馈线150) - PCB 内置天线
TX4G-JZLW-15 胶棒机柜天线 800~960MHz;1710~2700MHz IPEX-1 代 50 5 ≤1.5 165mm(馈线150) - 胶棒机柜天线
TX4G-JKC-19 可弯折胶棒天线 4G/LTE,698~960MHz,1710~2700MHz SMA-J(SMA 内螺纹内针) 50 5.0 ≤1.5 190mm - 可弯折,全向天线
TX4G-TB-300 铜杆吸盘天线 4G/LTE SMA-K 50 6.0 ≤1.5 165*Φ62.2 - 适用于4G系列产品
TX4G-BLG-25 玻璃钢天线 4G/LTE N-J(N公头) 50 6.0 ≤1.5 250mm - 适用于4G系列产品
TX4G-JKS-20 胶棒天线 4G SMA-J 50 3.0 ≤1.5 195mm - 适用于4G系列产品
TX4G-XPL-300 吸盘天线 4G SMA-J 50 5 ≤1.5 32.5cm 300cm 适用于4G,适用于GPRS
  • TX4G-CZ-100

    产品型号:TX4G-CZ-100

    类型 :车载贴片天线

    频段 Hz :4G/LTE

    接口 :SMA-J(内螺纹内针)

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :115*22*5.5mm

    馈线 :1m(可定制)

    功能特点:车载专用天线

    PDF :

    购买:

  • TX4G-BLG-25L

    产品型号:TX4G-BLG-25L

    类型 :玻璃钢天线

    频段 Hz :4G

    接口 :N-J(N公头)

    阻抗 Ω :50

    增益 dBi :5.5

    驻波比 :≤2.0

    高度 :250mm

    馈线 :-

    功能特点:高增益、通讯距离远

    PDF :

    购买:

  • TX4G-JZ-5

    产品型号:TX4G-JZ-5

    类型 :直式胶棒天线

    频段 Hz :4G/LTE

    接口 :SMA-J接口(SMA内螺纹内针)

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤2.0

    高度 :52mm

    馈线 :-

    功能特点:弯头胶棒天线

    PDF :

    购买:

  • TX4G-JW-5

    产品型号:TX4G-JW-5

    类型 :弯头胶棒天线

    频段 Hz :4G/LTE

    接口 :SMA-J接口(SMA内螺纹内针)

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤2.0

    高度 :50mm

    馈线 :-

    功能特点:弯头胶棒天线

    PDF :

    购买:

  • TX4G-BLG-120

    产品型号:TX4G-BLG-120

    类型 :玻璃钢天线

    频段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :11

    驻波比 :≤2.0

    高度 :1200mm

    馈线 :-

    功能特点:增益高、通讯距离远

    PDF :

    购买:

  • TX4G-BLG-55

    产品型号:TX4G-BLG-55

    类型 :玻璃钢天线

    频段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :8

    驻波比 :≤2.0

    高度 :550mm

    馈线 :-

    功能特点:增益高、通讯距离远

    PDF :

    购买:

  • TX4G-BLG-85

    产品型号:TX4G-BLG-85

    类型 :玻璃钢天线

    频段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :9

    驻波比 :≤2.0

    高度 :850mm

    馈线 :-

    功能特点:增益高、通讯距离远

    PDF :

    购买:

  • TX4G-BLG-30

    产品型号:TX4G-BLG-30

    类型 :玻璃钢天线

    频段 Hz :4G

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :6

    驻波比 :≤2.0

    高度 :300mm

    馈线 :-

    功能特点:增益高、通讯距离远

    PDF :

    购买:

  • TX4G-JKS-IPX20

    产品型号:TX4G-JKS-IPX20

    类型 :胶棒天线

    频段 Hz :4G

    接口 :IPEX-1接口

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :197mm

    馈线 :200mm

    功能特点:频带宽、驻波比小、一致性好

    PDF :

    购买:

  • TX4G-PCB-125014

    产品型号:TX4G-PCB-125014

    类型 :内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-1代接口

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :125*14mm

    馈线 :120mm(可定制)

    功能特点:体积小,性能稳定

    PDF :

    购买:

  • TX4G-PCB-4410

    产品型号:TX4G-PCB-4410

    类型 :PCB内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤2.0

    高度 :44*10mm

    馈线 :145mm(可定制)

    功能特点:体积小,性能稳定

    PDF :

    购买:

  • TX4G-XPFL-300

    产品型号:TX4G-XPFL-300

    类型 :螺栓底座吸盘天线

    频段 Hz :4G/LTE

    接口 :SMA-J 接口(SMA 内螺纹内针)

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤2.0

    高度 :176*46mm

    馈线 :-

    功能特点:4G/LTE 螺栓底座吸盘天线

    PDF :

    购买:

  • TX4G-XPFC-300

    产品型号:TX4G-XPFC-300

    类型 :强磁底座吸盘天线

    频段 Hz :4G/LTE

    接口 :SMA-J 接口(SMA 内螺纹内针)

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤2.0

    高度 :176*46mm

    馈线 :-

    功能特点:4G/LTE 强磁底座吸盘天线

    PDF :

    购买:

  • TX4G-FPC-5324

    产品型号:TX4G-FPC-5324

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :3

    驻波比 :≤1.5

    高度 :53×24mm

    馈线 :120mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-FPC-4015

    产品型号:TX4G-FPC-4015

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :2.5

    驻波比 :≤1.5

    高度 :40×15mm

    馈线 :120mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-FPC-6859

    产品型号:TX4G-FPC-6859

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :6

    驻波比 :≤1.5

    高度 :68×59mm

    馈线 :115mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-FPC-8226

    产品型号:TX4G-FPC-8226

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :82×26mm

    馈线 :112mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-FPC-7021

    产品型号:TX4G-FPC-7021

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :70×21mm

    馈线 :110mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-FPC-9914

    产品型号:TX4G-FPC-9914

    类型 :FPC 内置天线

    频段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤2.0

    高度 :99×14mm

    馈线 :120mm(可定制)

    功能特点:FPC 内置天线

    PDF :

    购买:

  • TX4G-JG-150

    产品型号:TX4G-JG-150

    类型 :柱状机柜天线

    频段 Hz :4G/LTE

    接口 :SMA-J 接口(SMA 内螺纹内针)

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :80×30mm

    馈线 :1.5m(可定制)

    功能特点:柱状机柜天线

    PDF :

    购买:

  • TX4G-BLG-100

    产品型号:TX4G-BLG-100

    类型 :玻璃钢天线

    频段 Hz :4G

    接口 :N-K(N 母头)

    阻抗 Ω :50

    增益 dBi :10

    驻波比 :≤2.0

    高度 :1020±4mm

    馈线 :-

    功能特点:4G频段的玻璃钢天线

    PDF :

    购买:

  • TX4G-BLG-75

    产品型号:TX4G-BLG-75

    类型 :玻璃钢天线

    频段 Hz :4G

    接口 :N-K(N 母头)

    阻抗 Ω :50

    增益 dBi :12

    驻波比 :≤1.5

    高度 :750±4mm

    馈线 :-

    功能特点:4G频段的玻璃钢天线

    PDF :

    购买:

  • TX4G-XPL17-150

    产品型号:TX4G-XPL17-150

    类型 :吸盘天线

    频段 Hz :4G/LTE

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :4

    驻波比 :≤1.5

    高度 :200mm

    馈线 :1.5m

    功能特点:适用于各种 4G/LTE 频段无线设备

    PDF :

    购买:

  • TX4G-PCB-6613

    产品型号:TX4G-PCB-6613

    类型 :PCB 内置天线

    频段 Hz :800~960MHz;1710~2700MHz

    接口 :IPEX-1 代

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :66mm(馈线150)

    馈线 :-

    功能特点:PCB 内置天线

    PDF :

    购买:

  • TX4G-JZLW-15

    产品型号:TX4G-JZLW-15

    类型 :胶棒机柜天线

    频段 Hz :800~960MHz;1710~2700MHz

    接口 :IPEX-1 代

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :165mm(馈线150)

    馈线 :-

    功能特点:胶棒机柜天线

    PDF :

    购买:

  • TX4G-JKC-19

    产品型号:TX4G-JKC-19

    类型 :可弯折胶棒天线

    频段 Hz :4G/LTE,698~960MHz,1710~2700MHz

    接口 :SMA-J(SMA 内螺纹内针)

    阻抗 Ω :50

    增益 dBi :5.0

    驻波比 :≤1.5

    高度 :190mm

    馈线 :-

    功能特点:可弯折,全向天线

    PDF :

    购买:

  • TX4G-TB-300

    产品型号:TX4G-TB-300

    类型 :铜杆吸盘天线

    频段 Hz :4G/LTE

    接口 :SMA-K

    阻抗 Ω :50

    增益 dBi :6.0

    驻波比 :≤1.5

    高度 :165*Φ62.2

    馈线 :-

    功能特点:适用于4G系列产品

    PDF :

    购买:

  • TX4G-BLG-25

    产品型号:TX4G-BLG-25

    类型 :玻璃钢天线

    频段 Hz :4G/LTE

    接口 :N-J(N公头)

    阻抗 Ω :50

    增益 dBi :6.0

    驻波比 :≤1.5

    高度 :250mm

    馈线 :-

    功能特点:适用于4G系列产品

    PDF :

    购买:

  • TX4G-JKS-20

    产品型号:TX4G-JKS-20

    类型 :胶棒天线

    频段 Hz :4G

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :3.0

    驻波比 :≤1.5

    高度 :195mm

    馈线 :-

    功能特点:适用于4G系列产品

    PDF :

    购买:

  • TX4G-XPL-300

    产品型号:TX4G-XPL-300

    类型 :吸盘天线

    频段 Hz :4G

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :5

    驻波比 :≤1.5

    高度 :32.5cm

    馈线 :300cm

    功能特点:适用于4G,适用于GPRS

    PDF :

    购买:
