E70-900T30S CC1310双核RAM无线模块

芯片方案:CC1310

载波频率:861~922.5MHz

发射功率:30dBm

通信距离:6km

产品尺寸:24*38.5mm

产品简介:E70-900T30S 是基于 TI 公司 CC1310(内置双核 ARM)射频芯片的无线串口模块(UART),可工作在 861~876.5,907~922.5MHz 频段(默认 868MHz),GFSK 调制方式,TTL 电平输出,3.3V 的 IO 口电压;该产品采用了高精度宽温晶体,24MHz 工业级高精度低温漂晶振,保证其工业性和稳定性。

soc无线模块

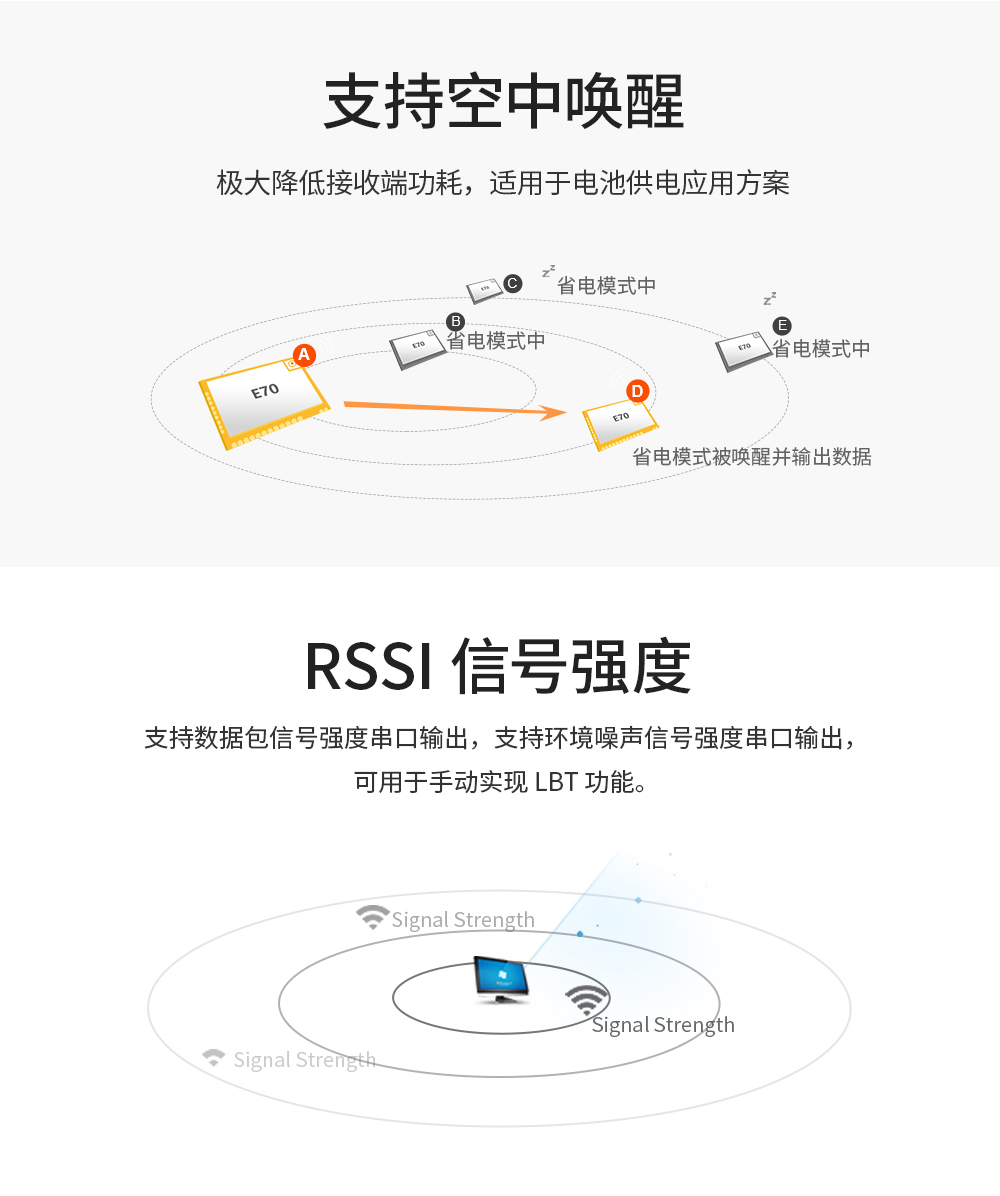

30S_01
202111291457151908
30S_04
30S_05
30S_06

未标题-1_03
未标题-1_01
30S_10
30S_14
30S_15

主要参数参数值
备注
参考距离
6000m

晴朗空旷,天线增益 5dBi,天线高度 2.5 米,空中速率 2.5kbps

发射长度
传输模式规定

详见传输模式

缓存容量
2048 Btye

-

调制方式
GFSK

-

通信接口
UART 串口

TTL 电平

封装方式
贴片

SMD

接口方式
1.27mm

-

外形尺寸
24*38.5mm

-

天线接口
IPEX/邮票孔

特性阻抗约 50Ω


主要参数最小值典型值最大值单位条件
工作电压
2.6
55.5V≥5V 可保证输出功率
通信电平-3.3
-V
使用 5V TTL 有风险烧毁
工作温度
-40
-+85

工业级设计
工作频段
861
-922.5
MHz
支持 ISM 频段
发射电流
-610-mA
瞬时功耗
接收电流
-14-mA
-
休眠电流
-4-μA
软件关断
最大发射功率
29.5
30.030.5dBm
-
接收灵敏度
-109-110
-111dBm
空中速率为 2.5kbps
空中速率
2.5k
2.5k
168k
bps
用户编程控制

30S_12

序号
引脚引脚方向备注
1GND
参考地
   模块地线
2GND
参考地
   模块地线
3GND
参考地
   模块地线
4NC
预留脚
   预留未用,需悬空
5NC
预留脚
   预留未用,需悬空
6NC
预留脚
   预留未用,需悬空
7NC
预留脚
   预留未用,需悬空
8NC
预留脚
   预留未用,需悬空
9NC
预留脚
   预留未用,需悬空
10NC
预留脚
   预留未用,需悬空
11LNA_EN
输出
   内部单片机控制 LNA 引脚,高电平有效,连接 44 引脚
12PA_EN
输出
   内部单片机控制 PA 引脚,高电平有效,连接 45 引脚
13NC

预留脚

   预留未用,需悬空
14NC
预留脚
   预留未用,需悬空
15NC
预留脚
   预留未用,需悬空
16M2
输入
   M2M1M0 共同组合决定模块 8 种工作模式,使用时需串联一个 1K 的保护电阻
17GND
参考地
   模块地线
18M0
输入
   M2M1M0 共同组合决定模块 8 种工作模式,使用时需串联一个 1K 的保护电阻,并且加一个 1M 的上拉电阻(不可悬空,如不使用可接地)
19M1
输入
   M2M1M0 共同组合决定模块 8 种工作模式使用时需串联一个 1K 的保护电阻,并且加一个 1M 的上拉电阻(不可悬空,如不使用可接地)
20RXD
输入
   TTL 串口输入,连接到外部 TXD 输出引脚。可配置为漏极开路或上拉输入,详见参数设置。使用时需串联一个 1K 的保护电阻
21TXD
输出
   TTL 串口输出,连接到外部 RXD 输入引脚。可配置为漏极开路或推挽输出,详见参数设置。使用时需串联一个 1K 的保护电阻
22TMSC
输入
   JTAG TMSC
23TMSC
输入
   JTAG TCKC
24RESET
输入
   模块复位脚,低电平有效
25NC
预留脚
   预留未用,需悬空
26NC
预留脚
   预留未用,需悬空
27AUX
输出
   用于指示模块工作状态,用户唤醒外部 MCU,上电自检初始化期间输出低电平,可配置为漏极开路输出,或推挽输出,详见参数设置。使用时需串联一个 1K 的保护电阻(可以悬空)
28VCC
-    模块电源正参考,电压范围:2.6~5.5V DC
29VCC
-    模块电源正参考,电压范围:2.6~5.5V DC
30GND
参考地
   模块地线
31GND
参考地
   模块地线
32NC
预留脚
   预留未用,需悬空
33NC
预留脚
   预留未用,需悬空
34NC
预留脚
   预留未用,需悬空
35NC
预留脚
   预留未用,需悬空
36NC
预留脚
   预留未用,需悬空
37NC
预留脚
   预留未用,需悬空
38NC
预留脚
   预留未用,需悬空
39NC
预留脚
   预留未用,需悬空
40NC
预留脚
   预留未用,需悬空
41NC
预留脚
   预留未用,需悬空
42NC
预留脚
   预留未用,需悬空
43NC
预留脚
   预留未用,需悬空
44LNA_EN
输入
   内部 LNA 使能引脚,高电平有效,连接 11 引脚
45PA_EN
输入
   内部 PA 使能引脚,高电平有效,连接 12 引脚
46GND
参考地
   模块地线
47GND
参考地
   模块地线
48ANT
-    天线(50 欧姆特性阻抗)
