| 射频参数 | 参数值 | 备注 |
| 工作频段 | 431~446.5 MHz | 出厂默认 433MHz |
| 发射功率 | 17~30 dBm | 出厂默认 30dBm（约1W） |
| 接收灵敏度 | -110 dBm | 空速 50kbps |
| 空中速率 | 5k，50kbps | 出厂默认 5kbps |
| 实测距离 | 6500米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速 5kbps |
| 硬件参数 | 参数值 | 备注 |

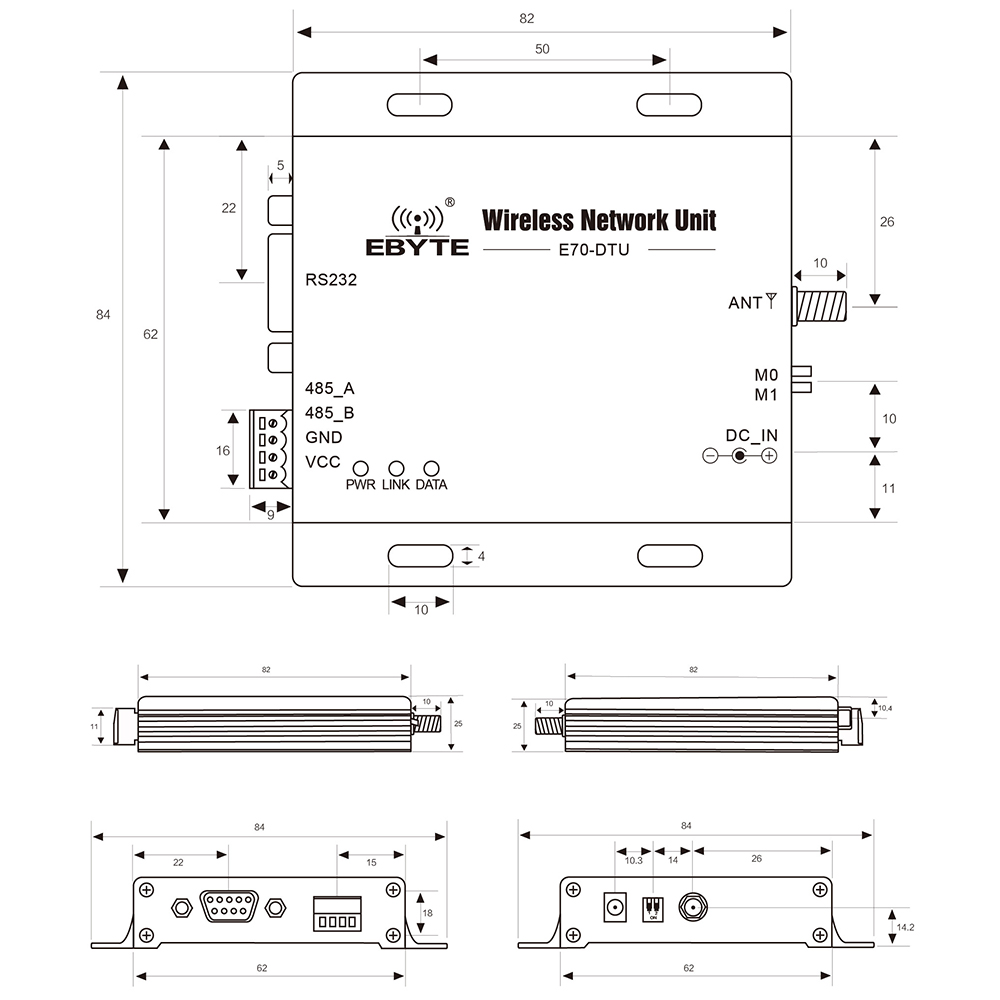

| 尺寸大小 | 82 * 62 * 25mm | 不含SMA |
| 天线形式 | SMA-K | |

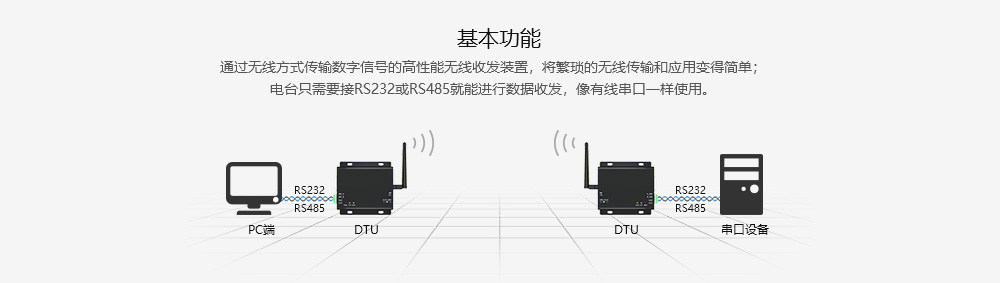

| 通信接口 | RS232/RS485 | |
| 封装方式 | DB-9/压线 | |
| 缓存容量 | 2048字节 | 用户自定义 |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 10 | 12 | 28 | V | |
| 发射电流 | 421.2 | 468 | 514.8 | mA | 30dBm（1W） |
| 守候电流 | 40 | 44 | 49 | mA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |

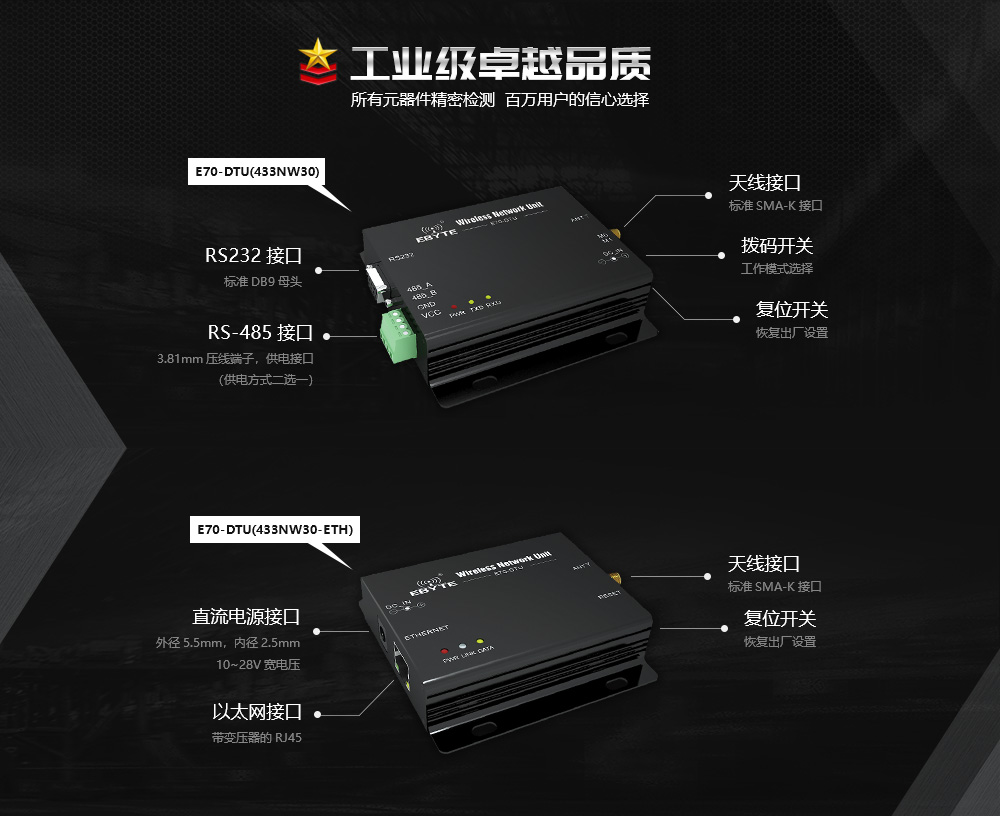

| 脚号 | 名称 | 说明 |
| 1 | RS232 | 标准DB9，孔式 |
| 2 | 485_A | 外接其他 RS485 设备的 A 端 |
| 3 | 485_B | 外接其他 RS485 设备的 B 端 |
| 4 | GND | 地线 |
| 5 | VCC | 电源，默认供电 8~28V |
| 6 | PWR | 电源指示灯 |
| 7 | LINK | 网络连接指示灯 |
| 8 | WORK | 收发指示灯 |
| 9 | DC8~28V | DC 座，默认供电 8~28V |
| 10 | M1 | 工作模式选择 |
| 11 | M0 | 工作模式选择 |
| 12 | ANT | 天线接口（SMA-K 外螺纹内孔，50Ω 特性阻抗） |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://ebyte.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E70-400M14S1B | UART I/O | CC1312R | 410M 490M | 14 | 1.5 | 20~1000k | 贴片 | 16*26 | 硬件SOC模块、高速连传 | ||
| E70-900MT14S | UART | CC1310 | 900M | 14 | 1.5 | 2.5k~168k | 贴片 | 10*10 | 超小体积,高速连续传输 | ||
| E70-433MT14S | UART | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 贴片 | 10*10 | 双核ARM，高速连续传输 | ||
| E70-900T30S | UART I/O | CC1310 | 868M 915M | 30 | 6 | 2.5k~168k | 贴片 | 24*38.5 | 双核ARM，高速连续传输 | ||
| E70-900T14S | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 贴片 | 16*26 | 双核ARM，高速连续传输 | ||
| E70-900T14S2 | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 贴片 | 14*20 | 双核ARM，高速连续传输 | ||
| E70-900M14S1B | UART I/O | CC1312R | 868M 915M | 14 | 1.5 | 20~1000k | 贴片 | 16*26 | ARM处理器，高速连传 | ||
| E70-915NW30S | UART | - | 915M | 30 | 6.5 | 2.5~168k | 贴片 | 24*38.5 | 星型自组网，200节点并发 | ||
| E70-915NW14S | UART | - | 915M | 14 | 2.5 | 2.5~168k | 贴片 | 16*26 | 星型自组网，200节点并发 | ||
| E70-DTU(433NW30-4G) | - | 4G | - | - | 支持 | 支持 | 压线/DB9 | 108*75*37 | 星型自组网 | ||
| E70-DTU(433NW30) | RS232 RS485 | - | 433M | 30 | 6.5 | 5k~50k | 压线 | 82*62*25 | 多发一收,星型自组网,200节点并发 | ||
| E70-DTU(433NW30-ETH) | 以太网 | - | 433M | 30 | 6.5 | 5k~50k | RJ45 | 82*62*25 | 多发一收，星型自组网 | ||
| E70-433NW30S | UART | - | 433M | 30 | 6.5 | 2.5~168k | 贴片 | 24*38.5 | 星型自组网，200节点并发 | ||
| E70-433NW14S | UART | - | 433M | 14 | 2.5 | 2.5~168k | 贴片 | 16*26 | 星型自组网，200节点并发 | ||
| E70-433T14S2 | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 贴片 | 14 * 20 | 双核ARM，高速连续传输 | ||
| E70-433T30S | UART I/O | CC1310 | 433M | 30 | 6 | 2.5k~168k | 贴片 | 24 * 38.5 | 连续传输，双核ARM | ||
| E70-433T14S | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5~168k | 贴片 | 16 * 26 | 双核ARM，高速连续传输 |
