01、应用方案介绍
在很多工业物联网应用场合中，不允许人员进入，或者工况恶劣的情况，不方便对现场的PLC控制单元进行程序更新和数据采集展示，例如：制药、食品等行业，对生产环境要求极高，亦或炼钢厂、电网等。这种情况下就需要采用无线方式进行数据的采集，在此浅尝下，E90-DTU(433C30E)无线数传电台同海为AT16S0T型号PLC产品进行局域网内程序的无线更新和数据采集展示功能的操作使用方法。
02、设备准备
1、海为A系列卡片型PLC产品一台
海为是一家集自主研发、生产、销售及服务为一体的国家级高新技术企业。作为中国工控市场早期的参与者之一，长期专注于工业控制领域自动化水平的提高，致力于工业自动化核心控制系统的研发，为工业自动化设备制造商提供整体解决方案。
我们在此采用他们新出A系列PLC模块沿用HaiwellHappy编程软件, 无缝衔接操作、支持以太网+RS485串口通讯接口同时工作，强大的通讯组网能力。
2、E90-DTU(433C30E)数传电台2个
E90-DTU(433C30E)是一款体积小，功能强大的远距离无线数传转以太网模块，采用数字信号处理、数字调制解调、具有高速连续传输、前向纠错、均衡软判决等功能的无线数传电台，模块搭载M0+系列32位处理器，支持ModBus协议。
硬件接口类型：RJ45以太网口。
03、软件配置教程
1、 PLC编程监控软件配置

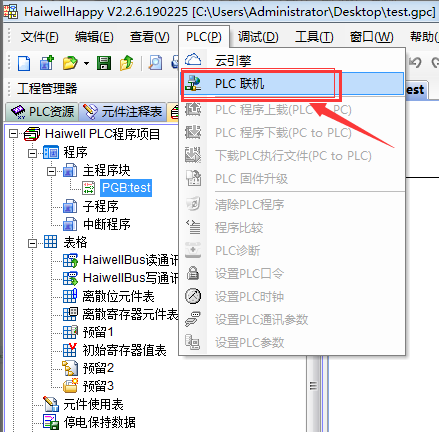

首先，双击图标HaiwellHappy，海为的PLC联机编程监控软件。
默认情况下PLC模块产品会作为TCP server服务器模式，监听端口502，PLC模块的IP地址、子网掩码、网关均可以修改的，但必须保证与之相连的E90-DTU（433C30E）的IP地址一致。监听端口注意一般PLC的监听端口不可修改的。此处注意！在PLC模块的编程软件上面点击联机实际是建立TCP client连接的过程。
2、E90-DTU(433C30E)配置
E90-DTU(433C30E)数传电台在PC端配置，PC侧E90配置如下：
目标域名一栏选择为TCP server模式，将PC端作为服务器，此时，DTU作为客户端使用socket()创建套接字，将创建的套接字绑定到指定的地址结构，设置套接字为监听模式，进入被动接受连接状态，接受请求，建立连接，读写数据终止连接 。
PLC端E90连接配置：
PLC端的E90配置为：将E90-DTU数传电台的IP地址本地端口、子网掩码、网关设定跟PC端E90-DTU数传电台本机配置一样，目标IP域名，此处指的是PLC端的IP地址，与PLC本机地址一致，协议采用TCP Client。
04、功能展示
联机成功在此我们可以通过2个E90-DTU(433C30E)数传电台模块将PLC和电脑连接成功，可以通过MODBUS RTU协议进行状态点的置位，复位操作。也可以对数据变量进行远程修改。
