在工业自动化、物联网等领域，开关量信号的传输是常见需求。传统的有线传输方式存在布线复杂、成本高、维护困难等问题。成都亿佰特电子科技有限公司推出的K624-ATU(4G)系列0/4～20mA模拟量对传模块，为解决这些问题提供了高效、可靠的无线通信方案。本文将详细介绍0/4～20mA模拟量对传模块的特点、功能、应用场景及使用方法，帮助您全面了解这款工业级无线通信利器。

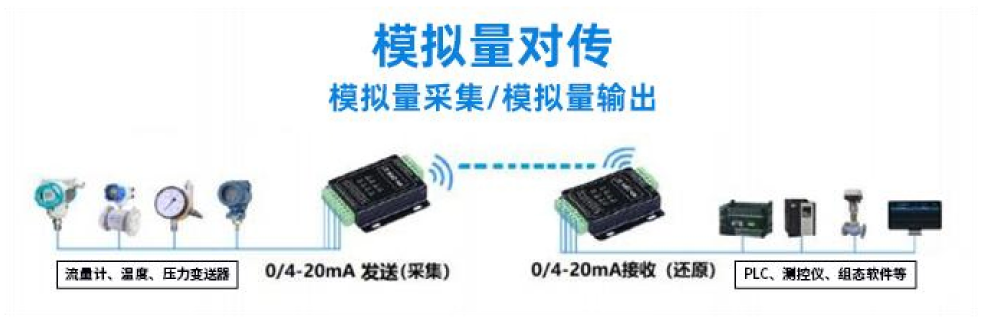

K624-ATU(4G)模拟量对传模块是成都亿佰特电子科技有限公司推出的工业级4G无线模拟量对传模块，由发射（采集）端和接收（还原）端组成，可实现4路0/4～20mA电流信号的无线采集、传输与还原，完全替代传统有线布线方案，解决跨区域、远距离模拟量传输的施工难题，大幅降低工程成本和维护难度。
l 本产品为对传功能产品。功能：发送端采集4 通道模拟信号（0/4～20mA）并通过 4G 将数据传送至接收端，接收端还原 4 通道模拟信号（0/4～20mA）。
l 产品型号K624-ATU(4G)，含发射（采集）端（AI）：；接收（还原）端（AO）。
l 该产品具有高度易用性，避免远距离布电缆，大大降低企业人力/物力成本，减少施工和维护难度。4.针对工业用户，全工业级设计，经过大量测试，质量稳定可靠。
l 免施工安装：可代替链接电缆，传输距离远，免去电缆施工的困扰。
l 免编程设计：无需编程，所有参数都可以通过上位机软件配置，使用方便，运行可靠。7.自动纠错：终端纠错能力强，能主动纠正被干扰的数据包，大大提高传输可靠性。
l 免布线传输：通过4G网络实现信号传输，无需铺设长距离电缆，传输距离不受地理环境限制
l 即插即用：免编程设计，所有参数可通过上位机软件配置，工程人员无需专业开发能力
l 高可靠运行：全工业级设计，经过严苛环境测试，适合各类复杂工业场景使用
l 高精度传输：采集和输出精度均达到±0.03mA，分辨率0.001mA，信号还原度接近100%
功能类别 | 具体参数 | 说明 |
采集功能 | 4路0/4～20mA模拟量输入 | 支持二线制、三线制、四线制传感器接入 |
输出功能 | 4路0/4～20mA模拟量输出 | 有源恒流源输出，负载阻抗≤500Ω |
通信方式 | 4G全网通+ RS485 | 4G传输支持900/1600MHz频段，RS485可本地配置参数 |
安全保护 | 过流、过压、防反接、防错接保护 | 电源接口、信号接口均具备多重保护，降低误操作损坏风险 |
硬件看门狗 | 支持 | 设备异常自动重启，7*24小时稳定运行 |
指示灯 | 8个状态指示灯 | 可直观查看运行、通信、各通道信号状态，快速排查故障 |
刷新速率 | 0.2～5s/次可调（默认1s/次） | 可根据应用场景调整信号更新频率，平衡实时性和功耗 |
定制服务 | 支持功能定制 | 可根据客户需求开发特殊功能 |

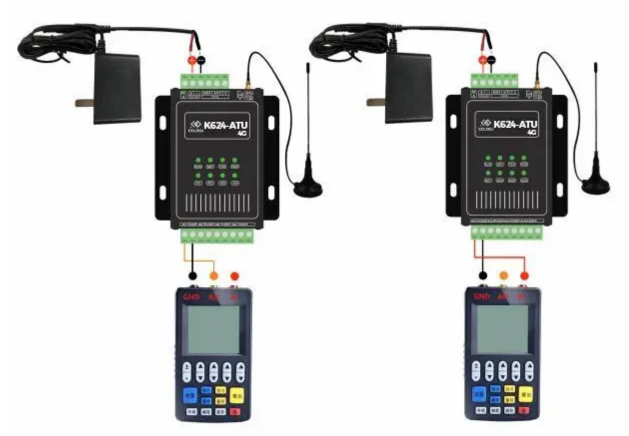

按照下图所示，连接好：天线、电源。
1、天线连接：取下AI 和AO产品天线帽，将 433Mhz 频段“吸盘天线”顺时针，拧紧于产品上；（更多 知识详情，见“第二通信方式为：LoRa 扩频 硬件连接、安装 ”章节）
2、电源连接：将“电源转接线”的“红色线”接到产品“+”极，“黑色线”接到产品“—”极；将“12V/1A适 配器电源”连接“电源转接线”。
1、接线时，请勿接错端口，以免损坏产品！
2、对传配对产品射频天线之间，需要尽量空旷并且尽量可直视；射频天线之间尽量绕离：墙体、金属屏蔽、大树、 山丘、大型建筑等。
3、射频天线顶部不能贴着金属、墙体等对射频有极大衰减作用的物体，以免影响射频信号的传输。
4、产品射频天线之间间距最好保持 1 米及以上。大功率射频产品距射频天线距离过近，接收端无法接收到数据。
按照下图所示，将0/4～20mA模拟量信号发生器（或者传感器等）输出端口 连接到 本产品采集端的AI和GND接口上。AI接有源信号正极，GND 接负极（共电平地），拧紧本产品插拔端子上的螺钉。（传感器的二、三、四线制 的具体接线方法，详见产品手册”）
① 用户需要确认传感器属于几线制传感器，并按照接线示意图用导线进行连接。
② 端子连接导线时，注意端子导电部分不能压到导线绝缘层，以免接触不良，引起异常。
按照下图所示，将本产品还原端的AO和GND用导线分别连接到模拟量采集设备的信号接收“正极”和“负 极 ”（或者连接到万用表，注意万用表档位需要拨到大于 20mA 电流档位，“红表笔”接本产品“AO”，“黑表笔”接本产品“GND”），并拧紧本产品插拔端子上的螺钉。（此部分接线示意图详见产品手册）
① 本产品输出为有源信号：恒流源输出，负载阻值需≤500 Ω;
② 采用万用表测量时，注意万用表档位必须正确，以免损坏外用表，或者导致测量误差偏大；3、端子连接导线时，注意端子导电部分不能压到导线绝缘层，以免接触不良，引起异常。
将两个12V/1A 适配器插到插线板(市电 AC220V)，整个系统上电。

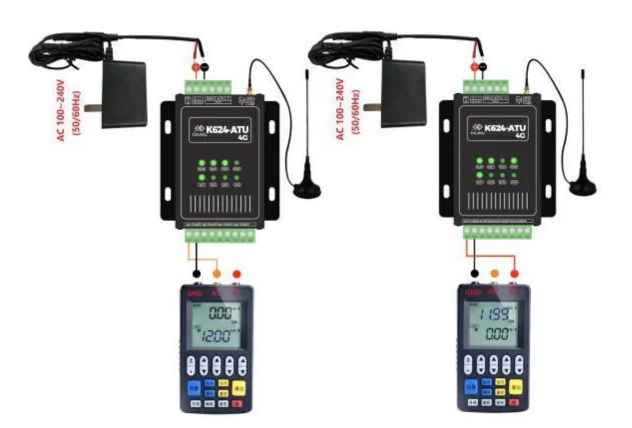

观察指示灯状态、发送端输入电流和接收端输出电流值，如下图所示。
① RUN 灯每隔 0.5 秒闪烁一次，说明产品上电成功；
② 当配套产品的NET 灯亮，说明两个模块无线通讯成功；
③ AI灯亮，说明采集信号成功；AO 灯亮，说明输出信号成功；
④ 确定以上均成功后，观察采集端和还原端的信号值是否相同（误差在产品参数范围内）。相同，则成功；不相同，则需要根据以上步骤中注意事项等检查异常原因，并处理。
① 1、更多指示灯功能详情，查看手册“指示灯说明”章节；
② 2、NET指示灯不亮，则说明无线通信不成功，需要检查产品天线安装是否正确，确保天线间距1米及以上，产品天线之间无遮挡等。
K624-ATU(4G)模拟量对传模块广泛应用于需要远距离模拟量传输的工业场景：
智慧水务：远程传输管网压力、流量、液位等传感器信号
智慧油田：油井压力、温度、流量等参数的远程监测
环境监测：空气质量、水质参数、温湿度等信号的无线传输
工业自动化：生产线设备模拟量信号的跨车间传输
智能农业：大棚土壤湿度、温湿度、灌溉压力等信号远程采集
轨道交通：隧道、桥梁等基础设施的应力、位移监测数据传输
请查看本说明书“快速入门（建议用户先看本章节）”。如果测试过程中不顺利，请按照以下方法检查：
· 注意电源的极性："+ "为正极，"- "为负极。
· 注意电源的电压范围：如果没有用配套电源，请注意模块的供电范围是8-28V（直流）。
· 天线的SMA连接器连接可靠：要顺时针拧紧。
· 数据不正确：按照“开关量输入与输出硬件连接”检查硬件接线是否正确无误；周围是否还上电了其他模块。
发送端和接收端功率要求见产品“基本参数”章节，或者见产品背面铭牌标签。应选用合适的直流稳压电源，要求抗高频干扰能力强、纹波小、并有足够的带载能力；最好还具有过流、过压保护及防雷等功能，确保数传电台正常工作。为了保证可以获得稳定的通信，建议预留50%以上的通信距离余量。
· 绿色5.08插拔端子螺丝没有拧紧或者导电部分压到了导线 / 电缆线绝缘层，导致电源接触不良。
· 供电电压过低，供电电压范围是8-28V（建议供电电压采用12VDC、24VDC）。
· 供电类型：直流电压。
· 在电脑管理里面查看是否有USB转485的驱动（没有驱动可以自己上网下载驱动，或者使用我们提供的驱动“CH340驱动”）。
· USB转485的接线方法：A接A、B接B。
· 查看上位机中打开的COM端口是不是对应设备的COM端口编号，波特率是否正确（出厂默认：9600、8N1）。
· 当提示打开串口失败时请检查一下是否有其他的软件占用该串口，或者将传偶重新插拔在进行测试。
· 接触不良：通讯口的A、B处查看接线是否有绝缘层或者其他的什么遮挡物在接线端子里面，或者接线端子是否拧紧。
· 波特率被更改并且遗忘掉：则长按“SFR”按键，恢复出厂设置，然后再次应用配置软件进行读取。也可以应用搜索波特率功能进行搜索。
· 以上情况都正确的话：用上位机搜索设备或者用串口助手尝试发送数据给设备，看看设备的RXD灯是否闪烁，如果设备的RXD灯不闪烁则需要检查USB转485是否损坏。
· 配置软件和电脑确实无法兼容，无法使用：则可使用他串口软件工具，通过查看产品ModBus指令读取设备参数。
· 是否连接天线（两个天线的距离要大于1.5M）。天线不能放在封闭的铁皮柜中（最好放在一个空旷的地方）。
· 检查通讯模块的配置信息是否一致（信道、空速、地址）。
· 485通讯距离太远，需要在485的AB端并上一颗1K欧以下的电阻，最好在发送接收端都并上。
· LoRa通讯距离太远或者周围环境金属遮挡物太多，考虑更换大功率产品。
· DI采集端传感器损坏或者传感器接线错误：检查采集模块的DI灯如果常亮，则采集到输入信号，反之则无；检查接入采集设备的传感器接线是否有问题，请核实传感器类型，并按照正确的接线方式进行接线；传感器损坏：利用万用表测量传感器信号线的电压。
· DO输出端接线错误：用户需要查看，连接本公司DO产品的采集模块接线方法，本公司DO产品为无源输出。详情可查看“开关量输入与输出硬件连接”等章节；用户可进行验证，将我公司DO产品不接任何负载，再将万用表蜂鸣档连接DO信号端观察端口输出时是否会响。
· 在对K624-ATU(4G)模拟量对传模块模块进行测试时，必须接上匹配的天线，否则容易损坏发送模块。
· K624-ATU(4G)模拟量对传模块在不同环境下往往有不相同通信距离，通信距离往往受到温度、湿度、障碍物密度、障碍物体积、电磁环境所影响，建议顾客现场实际测量。
天线的摆放位置，很影响模块的传输稳定性。
· 天线是向天线两边及中上位置发送数据的。所以，注意天线杆的放置方向，应该平行于数据接收和发送端。
· 天线应该放置于稍微空旷的位置，尽量靠近窗户。不要直接挨着墙或者金属放置。
· 如果在工控箱的应用场景，天线必须在工控箱外部，天线放在工控箱内信号基本会被挡完。
· 天线尽量放高。
· 检查接线，用户需要区分清楚传感器是两线制、三线制、四线制中的哪种，用户确认传感器是什么类型，再对应相应的接线方式，进行接线。
· 两个模块没有通讯成功。检查是否组网成功。
· 绿色5.08接线端子螺丝没有拧紧，导致模拟量输入接触不良。
· 绿色5.08接线端子未插紧导致接触不良。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多工业信号远程同步对传开关产品资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
