| 类别 | 项目 | 指标 |
| AI输入AO 输出 | AI/AO 通道数量 | 4 |
| 接口类型 | 电流型 | |
| AI/AO 输入方式 | 0/4～20mA | |
| 连接方式 | 5.08mm 工业级插拔端子 | |
| 刷新速率配置范围 | 0.2～5s/次(默认：1s/次) | |
| AI模拟信号输入 | 0/4～20mA 采集。采集精度： ≤±0.03mA。采集分辨率：0.001mA。需接有源信号，恒流源电压需≥10V。输入最大电流 Imax≤28mA，过流可能造成产品损坏。 | |
| AO 模拟信号输出 | 0/4～20mA 输出。输出误差：≤±0.03mA。输出精度：0.001mA。输出为有源信号：恒流源输出。负载阻止需≤500 Ω。 | |

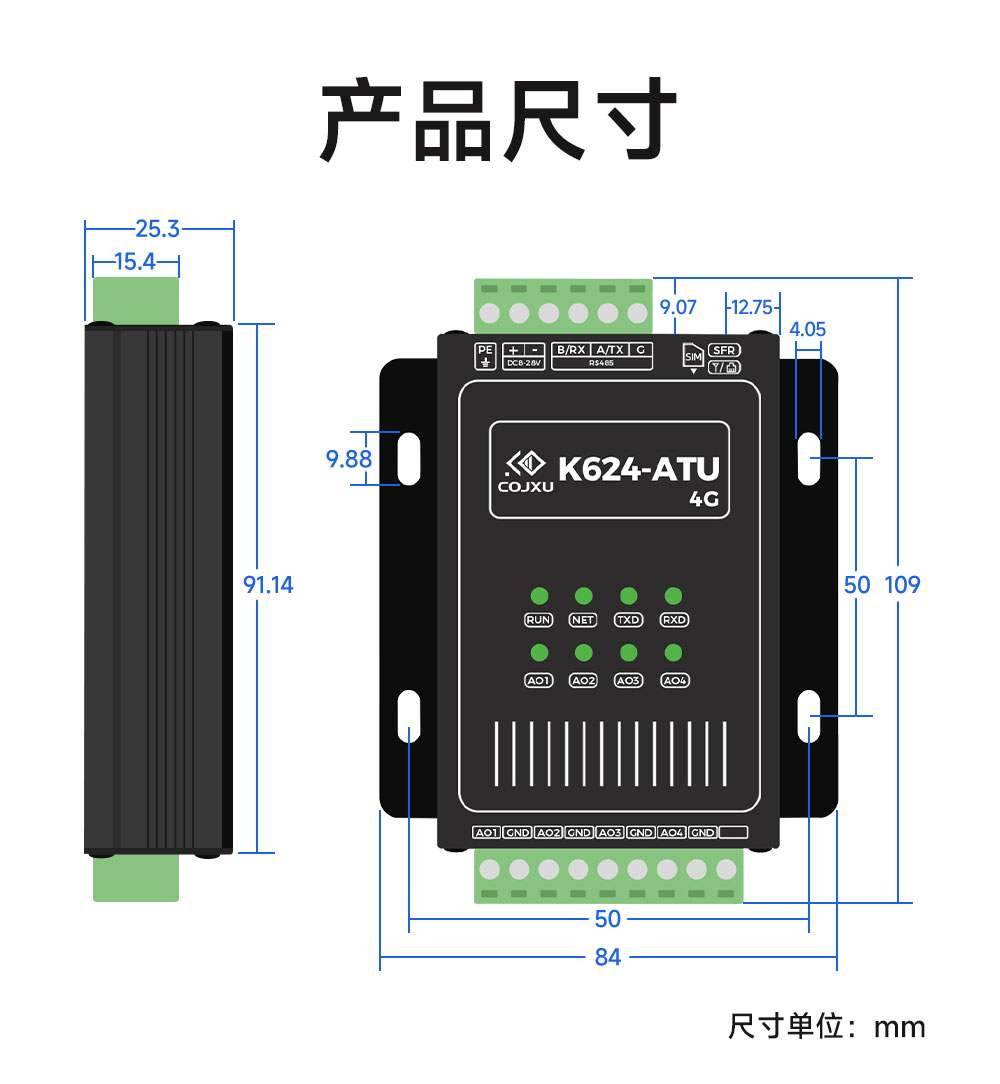

| 物理特征 | 产品尺寸 | 110*84.32*25.3mm（长*宽*高） |
| 产品重量 | 164±5g | |
| 包装重量 | 710±10g | |
| 工作环境 | 工作温度 | -40℃~85℃ |
| 存储温度 | -60℃~125℃ | |
| 工作湿度 | 5%～95% RH | |
| 存储湿度 | 1%～95% | |
| 防水等级 | 不防水，具备一定防潮能力 | |
| 防尘等级 | 可完全阻挡灰尘 | |
| 电源 | 工作电压 | 直流电压：DC 8V～28V |
| 电源连接端类型 | 5.08mm 工业级插拔端子 | |
| 发送端功率功耗 | Pmax(最大功耗)=0.8W，Pav(平均功耗)≤0.5W | |
| 接收端功率功耗 | Pmax(最大功耗)=5W,Pav(平均功耗)≤2.5W | |
| 第一通信方式 | 类型 | 485 |
| 是否带隔离 | 否 | |
| 连接方式 | 5.08mm 工业级插拔端子 | |
| 第二通信方式 | 类型 | 4G |
| 匹配天线接口/阻抗/频段 | SMA 内螺纹内针/等效阻抗 50Ω/900/1600Mhz |
| 序号 | 发射端口及其他定义 | 功能 | 说明 |
| 1 | PE | 保护接地端 | 防雷保护接地。大地引线良好的情况，建议将产品壳体与大地相连；反之即可。 |
| 2 | + | 电源正极 | 电源输入正极，直流输入电压范围 8-28V。 |
| 3 | - | 电源地 | 电源输入负极（0V）。 |
| 4 | B/RX | 通信接口B/RXD | 485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口A/TXD | 485 接口 A/(RS232_TXD)。 |
| 6 | G | 通讯口地 | 485 地（可以不接）/RS232 信号地(0V)。 |
| 7 | 第二通讯接口 | 天线接口/网口 | 天线接口/网口插座 |
| 8 | AI1 | 模拟量输入 1 通道 | 0/4～20mA 模拟信号输入通道 1。 |
| 9 | GND | 输入负极 | 输入负极（0V）。 |
| 10 | AI2 | 模拟量输入 2 通道 | 0/4～20mA 模拟信号输入通道 2。 |
| 11 | GND | 输入负极 | 输入负极（0V）。 |
| 12 | AI3 | 模拟量输入 3 通道 | 0/4～20mA 模拟信号输入通道 3。 |
| 13 | GND | 输入负极 | 输入负极（0V）。 |
| 14 | AI4 | 模拟量输入 4 通道 | 0/4～20mA 模拟信号输入通道 4。 |
| 15 | GND | 输入负极 | 输入负极（0V）。 |
| 16 | 无 | 预留悬空，不接。 | |
| 17 | SFR | 恢复出厂设置 | 长按 3 秒，即可恢复出厂设置(Set Factory Reset)（根据 RUN 灯状态指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物联网卡或足够流量套餐的电话卡。 |

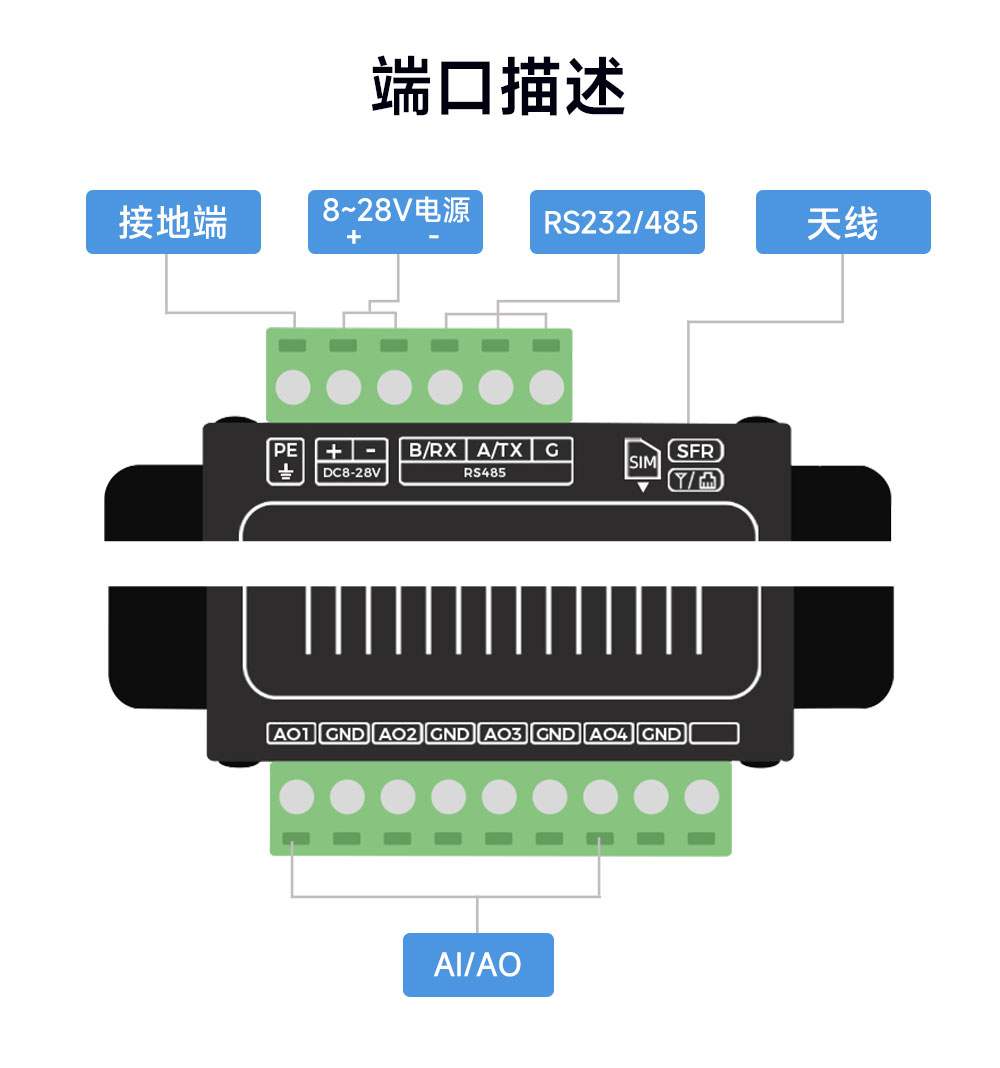

| 序号 | 接收端口及其他定义 | 功能 | 说明 |
| 1 | PE | 保护接地端 | 防雷保护接地。大地引线良好的情况，建议将产品壳体与大地相连；反之即可。 |
| 2 | + | 电源正极 | 电源输入正极，直流输入电压范围 8-28V。 |
| 3 | - | 电源地 | 电源输入负极（0V）。 |
| 4 | B/RX | 通信接口B/RXD | 485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口A/TXD | 485 接口 A/(RS232_TXD)。 |
| 6 | G | 通讯口地 | 485 地（可以不接）/RS232 信号地(0V)。 |
| 7 | 第二通讯接口 | 天线接口/网口 | 天线接口/网口插座 |
| 8 | AO1 | 模拟量输入 1 通道 | 0/4～20mA 模拟信号输出通道 1。 |
| 9 | GND | 输入负极 | 输入负极（0V）。 |
| 10 | AO2 | 模拟量输入 2 通道 | 0/4～20mA 模拟信号输出通道 2。 |
| 11 | GND | 输入负极 | 输入负极（0V）。 |
| 12 | AO3 | 模拟量输入 3 通道 | 0/4～20mA 模拟信号输出通道 3。 |
| 13 | GND | 输入负极 | 输入负极（0V）。 |
| 14 | AO4 | 模拟量输入 4 通道 | 0/4～20mA 模拟信号输出通道 4。 |
| 15 | GND | 输入负极 | 输入负极（0V）。 |
| 16 | 无 | 预留悬空，不接。 | |
| 17 | SFR | 恢复出厂设置 | 长按 3 秒，即可恢复出厂设置(Set Factory Reset)（根据 RUN 灯状态指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物联网卡、有流量套餐的电话卡。 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 模块类型 | 信道数量 | 天线接口 | AI/AO 通道数量 | AI/AO 输入方式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|
| K624-ATU(4G) | 电流型 | 模拟量对传 | - | SMA内螺纹内针 | 4 | 0/4～20mA | 110*84.32*25.3 | 4路模拟量采集发射、4路AO输出 |
