MA01-XHXX系列串口IO联网模块是一款基于MODBUS RTU协议的高精度差分模拟量输入模块，专为工业自动化、过程控制、数据采集系统而设计。该MA01系列串口IO联网模块产品采用先进的差分信号输入技术，能够有效抑制共模噪声，显著提升在复杂电磁环境下的信号测量精度与系统可靠性。
本串口IO联网模块产品基于工业智能制造理念，致力于为用户提供高可靠性、高精度、易集成的模拟量输入解决方案。通过差分输入架构和多重抗干扰设计，确保在恶劣工业环境中的稳定运行。
广泛的市场适应性：提供1至12路多种通道规格，满足不同规模应用场景的差分模拟量输入需求。
领先的抗干扰技术：采用差分输入结构，有效抑制共模噪声，确保信号采集的高稳定性和准确性。
完善的产品布局：填补产品线空白，构建覆盖隔离与非隔离类型的完整模拟量输入矩阵，支持系统集成与扩展。
l 检查包装是否完整，无破损；
l 核对产品型号与订单是否一致；
l 检查以下物品是否齐全：主机设备1台和端子接线座1套。

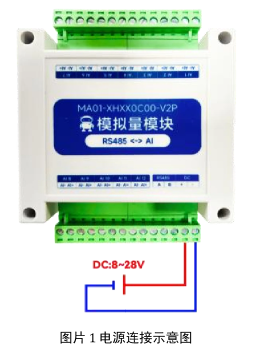

连接DC 8-28V电源到电源端子；
注意电源极性，防止反接；
将模拟量信号连接到AI端子（AI+, AI-）；
确保信号类型与设备配置匹配；
连接RS485通信线到对应端子（A接A；B接B）；
接通电源，观察SYS指示灯状态；
正常情况下指示灯应常亮；
使用上位机软件搜索设备；
确认通信正常；
l 安装位置：避免阳光直射、远离热源；
l 通风要求：保持良好通风散热；
l 振动限制：避免强振动环境；
l 电磁环境：远离强电磁干扰源；
在相关产品的相关下载页面中找到相关配置软件；
打开产品页面下载的配置软件，首先需要设置通讯接口为串口；

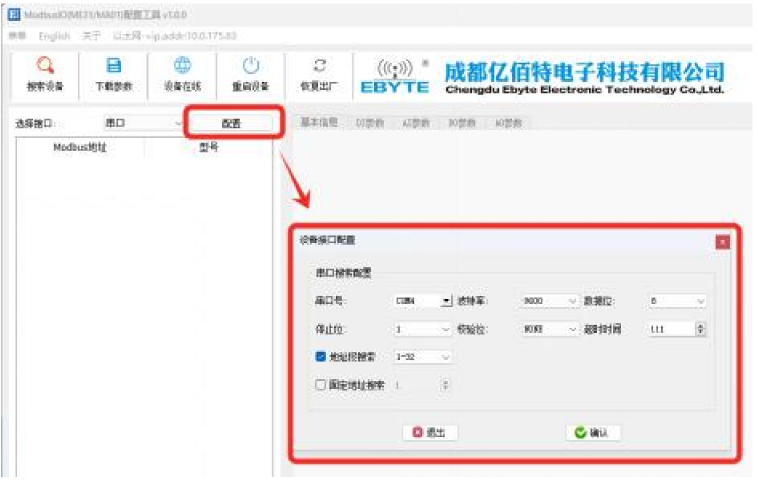

配置串口参数，确保参数能够正确与设备进行通讯，参数设置如下图所示：
图片7 设置串口参数
点击”搜索设备”按钮，稍等片刻，即可搜索到设备；

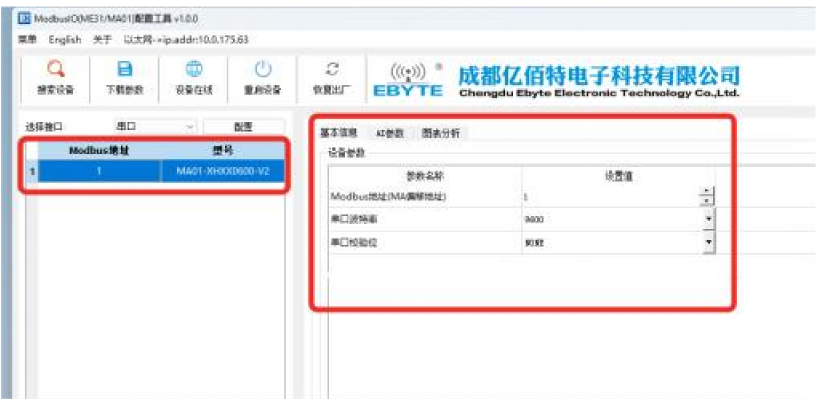

确认设备地址是否正确，点击即可进入配置页面。
图片9 连接确认
l 通信参数设置
l 设备地址：1-247
l 波特率：9600（默认）
l 数据位：8
l 停止位：1
l 校验位：无（默认）
图片10 通讯参数配置
l 通道参数设置
l 信号类型：电压/电流
l 量程选择：0-5V/0-10V/0-20mA/4-20mA
l 滤波参数：1-16
实时显示
数值显示：实时显示各通道测量值；

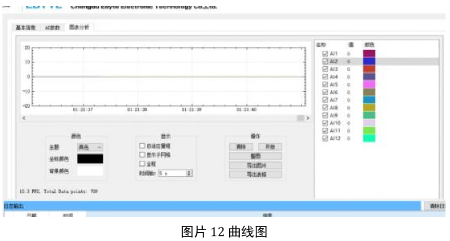

曲线图：历史数据曲线显示，如下图所示：

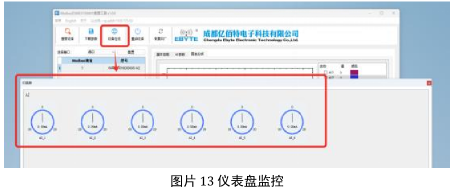

仪表盘：直观的仪表盘显示，如下图所示：

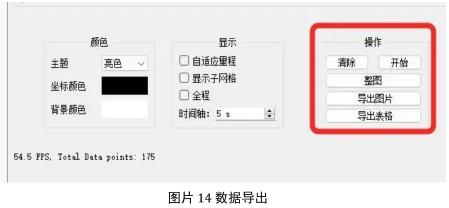

在配置中可直接对监控数据直接进行导出与报表生成，如下图所示：

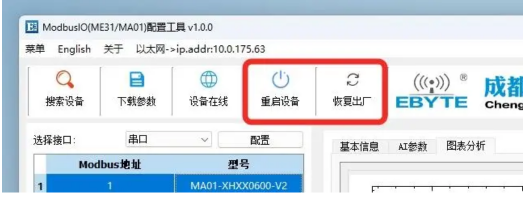

在配置软件中，顶部控制栏，可控制设备进行重启与恢复出厂，如下图所示；
以上MA01-XHXX系列高精度差分模拟量模块应用指南，适用于所有MA01-XHXX系列串口IO联网模块所有型号。如有其他使用问题，可查看产品手册资料或者寻求技术支持。
