在工业自动化、物联网等领域，开关量信号的传输是常见需求。传统的有线传输方式存在布线复杂、成本高、维护困难等问题。成都亿佰特电子科技有限公司推出的K614-STU(4G)开关量对传模块，为解决这些问题提供了高效、可靠的无线通信方案。本文将详细介绍K614-STU(4G)开关量对传模块的特点、功能、应用场景及使用方法，帮助您全面了解这款工业级无线通信利器。
K614-STU(4G)开关量对传模块是一款专为工业应用设计的无线通信产品，由发送（采集）端和接收（输出）端组成。发送端负责采集4通道开关量信号，并通过4G网络将数据传输至接收端；接收端则将接收到的信号还原为4通道开关量信号输出。该模块具有传输距离远、抗干扰能力强、安装方便等特点，可广泛应用于工业自动化、智能家居、安防监控等领域。
① 多通道开关量采集与输出：发送端支持4路开关量信号输入，接收端支持4路开关量信号输出，满足多种工业应用场景的需求。
② 4G无线通信：采用4G LTE Cat.1通信技术，支持中国移动、电信、联通三大运营商的网络，实现远距离、高速率的数据传输。
③ RS485数据透传：模块具备RS485数据透传功能，可将发送端和接收端的RS485数据通过4G网络进行透明传输，方便与其他工业设备进行对接。
④ 工业级设计：全工业级设计，工作温度范围为-40℃~85℃，具备过流、过压、防反接、防错接等保护功能，确保在恶劣环境下稳定运行。
⑤ 免施工安装：无需复杂的布线施工，可直接替代传统的电缆连接，大大降低了安装成本和施工难度。
⑥ 免编程设计：所有参数均可通过上位机软件进行配置，无需编程，使用简单方便。
⑦ 自动纠错：终端具备强大的纠错能力，能主动纠正被干扰的数据包，提高传输可靠性。
发送端产品接口包括电源接口、通信接口、开关量采集接口和天线接口等，具体请参考产品手册或查看官网产品引脚描述。
接收端产品接口包括电源接口、通信接口、开关量输出接口和天线接口等，具体请参考产品手册或查看官网产品引脚描述。
发送端LED灯包括RUN灯、NET灯、TXD灯、RXD灯和DI1-DI4灯，用于显示模块的工作状态和信号采集情况。
接收端LED灯包括RUN灯、NET灯、TXD灯、RXD灯和DO1-DO4灯，用于显示模块的工作状态和信号输出情况。
整套产品包含发送（采集）端模块、接收（输出）端模块、电源适配器、天线、USB转485工具和一字小螺丝刀等配件。
· 天线连接：取下DI(采集端)和DO(接收端)产品天线帽，将2.4Ghz频段“吸盘天线”顺时针拧紧于产品上。
· 电源连接：将 “电源转接线”的 “红色线”接到产品 “+”极， “黑色线”接到产品“—”极；将“12V/1A适配器电源”连接“电源转接线”。
注意事项：
· 接线时，请勿接错端口，以免损坏产品！
· 对传配对产品射频天线之间，需要尽量空旷并且尽量可直视；射频天线之间尽量绕离墙体、金属屏蔽、大树、山丘、大型建筑等。
· 射频天线顶部不能贴着金属、墙体等对射频有极大衰减作用的物体，以免影响射频信号的传输。
· 产品射频天线之间间距最好保持1米及以上。大功率射频产品距射频天线距离过近，接收端无法接收到数据。

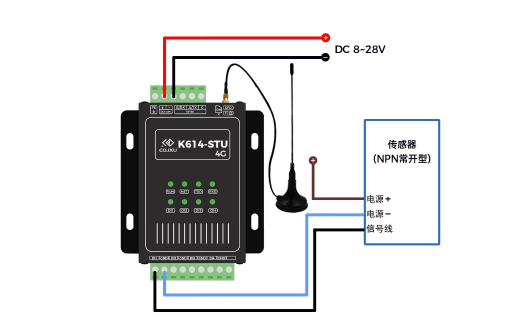

将一个开关（或者传感器等）连接到发送端产品的DI和GND接口上。在拧紧产品插拔端子上的螺钉后，让开关闭合（或者让传感器输出一个闭合的开关信号），当开关闭合时对应的IO灯常亮则说明采集到开关闭合信号。
注意事项：
· 当输入带电压时，0.7V以下属于闭合状态（有效状态及开关量信号闭合），0.7V以上属于断开状态（无效状态及开关量信号断开）。
· 当发射端设备和接收端设备通讯建立成功后“NET”灯亮。
· 当采集到开关量信号时对应的IO灯常亮，IO灯不亮请检查传感器是否正常输出闭合的开关量信号。
· 端子连接导线时，请拧紧产品插拔端子上的螺钉，注意端子导电部分不能压到导线绝缘层，以免接触不良，引起异常。

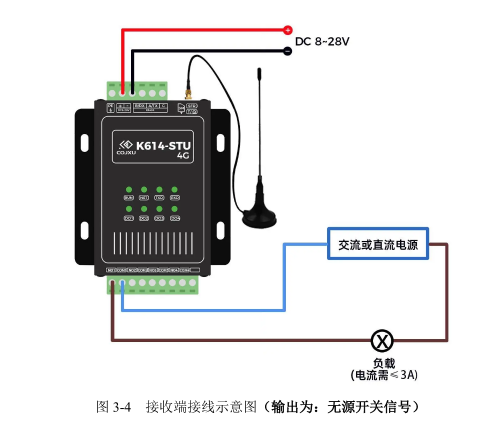

将接收端产品的DO和GND用导线按照下图接好（或者接入开关量信号采集传感器中）。当收到发送端发出的开关量信号后，输出端设备会输出一个闭合的开关量信号，图中的灯泡会亮，并且对应的IO灯也会常亮。
注意事项：
· 本产品输出的是开关量信号，不会输出电压。
· 当设备都通电后（发送和接收），查看接收端设备的“NET”灯，“NET”灯亮说明两个设备之间的通讯建立成功。
· 当对应的IO灯亮是则说明发送端收到开关量信号，并且输出端输出一个闭合的开关量信号。
· 端子连接导线时，请拧紧产品插拔端子上的螺钉。

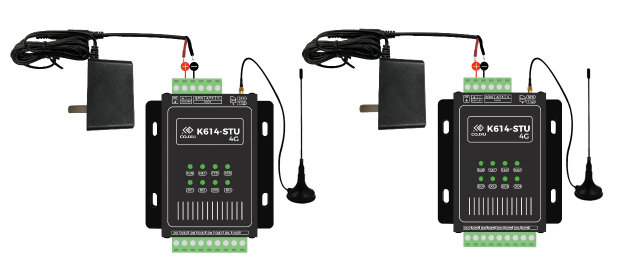

将两个12V/1A适配器插到插线板(市电AC220V)，整个系统上电。观察指示灯状态、发送端采集开关量信号和接收端输出开关量信号。
· RUN灯每隔0.5秒闪烁一次，说明产品上电成功。
· 当配套产品的NET灯亮，说明两个模块无线通讯成功。
· DI灯亮，说明采集信号成功；DO灯亮，说明输出信号成功。
注意事项：
· 更多指示灯功能详情，见“指示灯说明”章节。
· NET指示灯不亮，则说明无线通信不成功，需要检查产品天线安装是否正确，产品天线之间避免遮挡等。
应选用合适的直流稳压电源，要求抗高频干扰能力强、纹波小、并有足够的带载能力；最好还具有过流、过压保护及防雷等功能，确保数传电台正常工作。也可采用我司标配电源适配器进行供电。
电源的接线图如下：
· 本产品电源接口具备过流保护、防反接保护、电源浪涌保护等能力。
· 在射频干扰多，电磁干扰强，干燥易产生静电，走线复杂，强弱电未分开布线等复杂环境中，且Earth大地接地良好的情况，建议将产品“PE”连接到大地。可以有效的保护产品和抑制干扰。
· 大地接线应符合国家标准。若不保证大地接线是否符合国标，则建议本产品PE不接大地，以防引入干扰，甚至损坏产品。
· 配置产品参数。
· 采用RS485远传（对传）。
· 开启“RS485透传”功能后，进行数据透传。
RS485接线很简单，只需要将RS485通信的产品A连接A，B连接B，即完成接线。
· 波特率：1200、2400、4800、9600（默认）、14400、19200、38400、43000、56000、57600、115200。
· 校验位：None（默认）、Odd、Even、Mark、Space。
· 数据位：6、7、8（默认）、9。
· 停止位：1（默认）、2。
本产品RS485具备过流保护、电源浪涌保护、感应雷保护、EMC电磁兼容等能力。
· 如果RS485总线的传输距离超过100米，建议在RS485网络的开始端和结束端并接120Ω电阻。因为随着传输距离的延长，485总线网络上会产生回波反射信号。
· 在工业现场应用中，如果现场干扰源非常复杂，各节点之间可能存在很高的共模电压。虽然RS485接口使用的是差分传输方式，具有抗共模干扰能力。但是当共模电压大于+12V或者小于-9V时，就超过了RS485接收器的极限接收电压，接收器将无法工作，甚至可能烧毁芯片和设备。此时，应在RS485总线网络中使用RS485光隔离中继器，从而消除共模电压的影响。
· 由于RS485总线传送的是一对差分信号，RS485网络上各设备之间的数据传输线最好采用外加屏蔽层的双绞线，屏蔽层应在一个点可靠接地。
· 在485总线的简单应用中，一般采用总线型的拓扑结构布线方式。但是在比较复杂的系统中，总线型拓扑结构的布线施工不但非常繁琐，而且还浪费了大量的连线。灵活利用485集线器或485中继器，可以将总线型的拓扑结构连接成星形或树型的拓扑结构。大大的方便了前期施工和后期的维修工作。
· 必须重视RS485总线的负载能力，影响负载能力的因素有：接在主计算机串口的RS485转换器的供电能力，通讯距离，RS485数据线材的品质，波特率等。
· 无源型的RS485转换器是从计算机的串口窃电，供电力较差，带负载能力不足。如果RS485网络上的设备比较多，应使用带电源的RS485转换器。选用好的485专用通讯线缆，尽可能使用低的波特率。使用RS485中继器或者RS485集线器，都可以提高RS485总线的负载能力。
请查看本说明书“快速入门（建议用户先看本章节）”。如果测试过程中不顺利，请按照以下方法检查：
· 注意电源的极性："+ "为正极，"- "为负极。
· 注意电源的电压范围：如果没有用配套电源，请注意模块的供电范围是8-28V（直流）。
· 天线的SMA连接器连接可靠：要顺时针拧紧。
· 数据不正确：按照“开关量输入与输出硬件连接”检查硬件接线是否正确无误；周围是否还上电了其他模块。
发送端和接收端功率要求见产品“基本参数”章节，或者见产品背面铭牌标签。应选用合适的直流稳压电源，要求抗高频干扰能力强、纹波小、并有足够的带载能力；最好还具有过流、过压保护及防雷等功能，确保数传电台正常工作。为了保证可以获得稳定的通信，建议预留50%以上的通信距离余量。
· 绿色5.08插拔端子螺丝没有拧紧或者导电部分压到了导线 / 电缆线绝缘层，导致电源接触不良。
· 供电电压过低，供电电压范围是8-28V（建议供电电压采用12VDC、24VDC）。
· 供电类型：直流电压。
· 在电脑管理里面查看是否有USB转485的驱动（没有驱动可以自己上网下载驱动，或者使用我们提供的驱动“CH340驱动”）。
· USB转485的接线方法：A接A、B接B。
· 查看上位机中打开的COM端口是不是对应设备的COM端口编号，波特率是否正确（出厂默认：9600、8N1）。
· 当提示打开串口失败时请检查一下是否有其他的软件占用该串口，或者将传偶重新插拔在进行测试。
· 接触不良：通讯口的A、B处查看接线是否有绝缘层或者其他的什么遮挡物在接线端子里面，或者接线端子是否拧紧。
· 波特率被更改并且遗忘掉：则长按“SFR”按键，恢复出厂设置，然后再次应用配置软件进行读取。也可以应用搜索波特率功能进行搜索。
· 以上情况都正确的话：用上位机搜索设备或者用串口助手尝试发送数据给设备，看看设备的RXD灯是否闪烁，如果设备的RXD灯不闪烁则需要检查USB转485是否损坏。
· 配置软件和电脑确实无法兼容，无法使用：则可使用他串口软件工具，通过查看产品ModBus指令读取设备参数。
· 是否连接天线（两个天线的距离要大于1.5M）。天线不能放在封闭的铁皮柜中（最好放在一个空旷的地方）。
· 检查通讯模块的配置信息是否一致（信道、空速、地址）。
· 485通讯距离太远，需要在485的AB端并上一颗1K欧以下的电阻，最好在发送接收端都并上。
· LoRa通讯距离太远或者周围环境金属遮挡物太多，考虑更换大功率产品。
· DI采集端传感器损坏或者传感器接线错误：检查采集模块的DI灯如果常亮，则采集到输入信号，反之则无；检查接入采集设备的传感器接线是否有问题，请核实传感器类型，并按照正确的接线方式进行接线；传感器损坏：利用万用表测量传感器信号线的电压。
· DO输出端接线错误：用户需要查看，连接本公司DO产品的采集模块接线方法，本公司DO产品为无源输出。详情可查看“开关量输入与输出硬件连接”等章节；用户可进行验证，将我公司DO产品不接任何负载，再将万用表蜂鸣档连接DO信号端观察端口输出时是否会响。
· 在对K61-DG模块进行测试时，必须接上匹配的天线，否则容易损坏发送模块。
· K61-DG在不同环境下往往有不相同通信距离，通信距离往往受到温度、湿度、障碍物密度、障碍物体积、电磁环境所影响，建议顾客现场实际测量。
天线的摆放位置，很影响模块的传输稳定性。
· 天线是向天线两边及中上位置发送数据的。所以，注意天线杆的放置方向，应该平行于数据接收和发送端。
· 天线应该放置于稍微空旷的位置，尽量靠近窗户。不要直接挨着墙或者金属放置。
· 如果在工控箱的应用场景，天线必须在工控箱外部，天线放在工控箱内信号基本会被挡完。
· 天线尽量放高。
· 检查接线，用户需要区分清楚传感器是两线制、三线制、四线制中的哪种，用户确认传感器是什么类型，再对应相应的接线方式，进行接线。
· 两个模块没有通讯成功。检查是否组网成功。
· 绿色5.08接线端子螺丝没有拧紧，导致模拟量输入接触不良。
· 绿色5.08接线端子未插紧导致接触不良。
K614-STU(4G)开关量对传模块可广泛应用于工业自动化、智能家居、安防监控、物联网等领域，以下是一些典型的应用场景：
在工业生产线上，可用于采集各种设备的开关量信号（如电机的启停状态、阀门的开关状态等），并将信号传输到控制室进行监控和控制。同时，也可将控制室的控制信号传输到现场设备，实现远程控制。
在智能家居系统中，可用于采集门窗的开关状态、人体感应信号等，并将信号传输到智能家居控制器，实现家居设备的自动化控制。例如，当检测到门窗打开时，自动关闭空调、灯光等设备；当检测到人体感应信号时，自动打开灯光、窗帘等设备。
在安防监控系统中，可用于采集门禁的开关状态、报警信号等，并将信号传输到监控中心，实现远程监控和报警。例如，当检测到门禁非法打开时，自动触发报警系统，并将报警信号传输到监控中心。
在物联网应用中，可用于连接各种物联网设备，实现设备之间的数据传输和交互。例如，在智能农业中，可用于采集土壤湿度、温度等传感器的开关量信号，并将信号传输到物联网平台，实现对农业生产的远程监控和管理。
K614-STU(4G)开关量对传模块是一款功能强大、性能稳定的工业级无线通信产品，具有多通道开关量采集与输出、4G无线通信、RS485数据透传等功能，可广泛应用于工业自动化、智能家居、安防监控、物联网等领域。该模块采用工业级设计，具备过流、过压、防反接、防错接等保护功能，确保在恶劣环境下稳定运行。同时，该模块还具有免施工安装、免编程设计、自动纠错等特点，使用简单方便，大大降低了安装成本和施工难度。如果您正在寻找一款高效、可靠的无线通信解决方案，K614-STU(4G)开关量对传模块将是您的不二之选。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多工业信号远程同步对传开关产品资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
