| 类别 | 项目 | 指标 |
| DI 输入DO 输出 | DI/DO 通道数量 | 4 |
| 接口类型 | 开关量（数字量）型 | |
| 连接方式 | 5.08mm 工业级插拔端子 | |
| 刷新速率 | 检测到信号变化，立即触发（消抖时间 150ms）。 | |
| DI信号输入 | 1、干湿节点兼容，开关量低电平输入有效； | |
| 2、DI采集通道与 GND：低电平动作有效电压输入范围＜0.7V；耐压值范围< 30V；不可反接，反接可能造成产品损坏。 | ||
| DO 信号输出 | 1、开关量输出类型为：继电器常开触点输出； | |
| 2、继电器触点负载电流范围：≤3A。 | ||

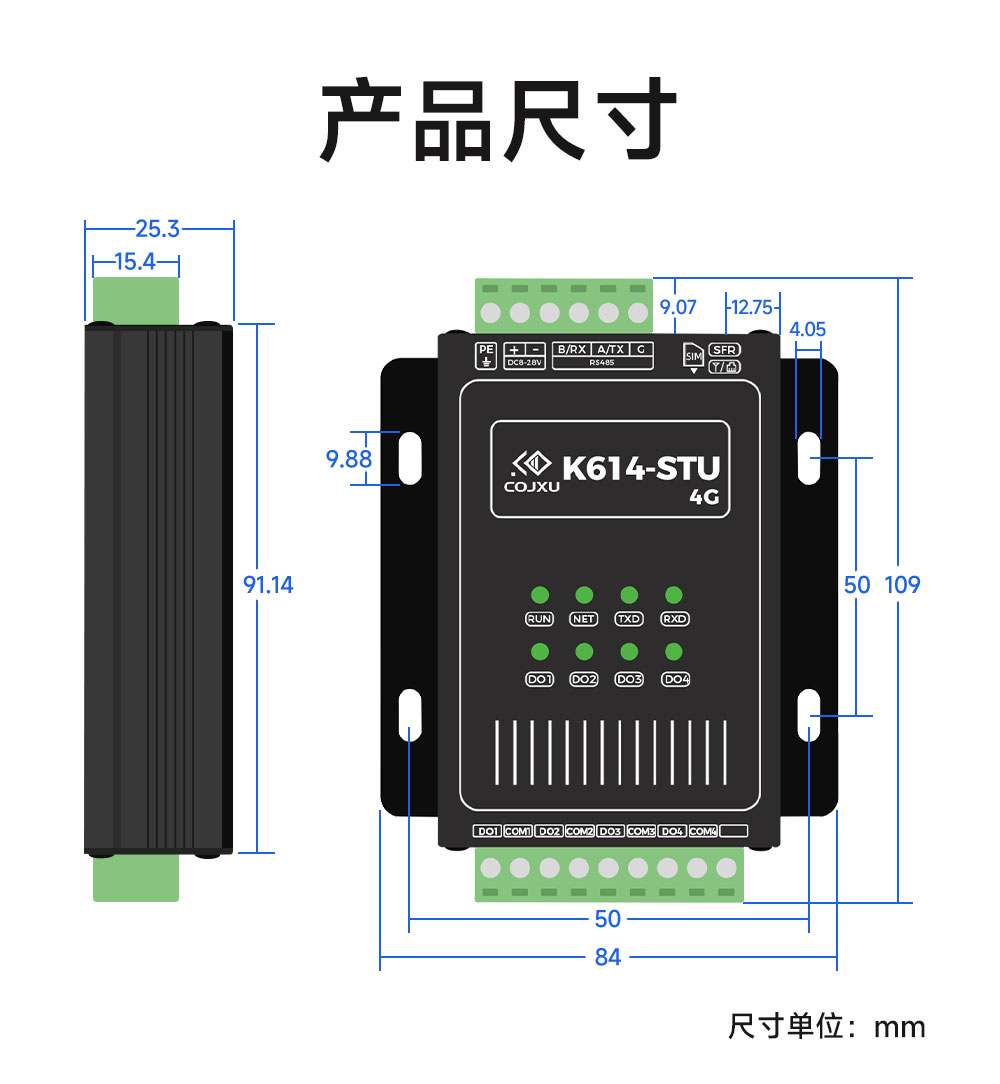

| 物理特征 | 产品尺寸 | 110*84.32*25.3mm（长*宽*高） |
| 产品重量 | 164±5g | |
| 包装重量 | 710±10g | |
| 工作环境 | 工作温度 | -40℃~85℃ |
| 存储温度 | -60℃~125℃ | |
| 工作湿度 | 5%～95% RH | |
| 存储湿度 | 1%～95% | |
| 防水等级 | 不防水，具备一定防潮能力 | |
| 防尘等级 | 可完全阻挡灰尘 | |
| 电源 | 工作电压 | 直流电压：DC 8V～28V |
| 电源连接端类型 | 5.08mm 工业级插拔端子 | |
| 发送端功率功耗 | Pmax(最大功耗)=1W,Pav(平均功耗)≤0.5W | |
| 接收端功率功耗 | Pmax(最大功耗)=1W,Pav(平均功耗)≤0.5W | |
| 第一通信方式 | 类型 | RS485 |
| 是否带隔离 | 否 | |
| 连接方式 | 5.08mm 工业级插拔端子 | |
| 第二通信方式 | 类型 | 4G LTE Cat.1 |
| 区域/运营商 | 中国移动，电信，联通 | |
| 支持频段 | LTE FDD 制式 | |
| LTE TDD 制式 | ||
| 发射功率 | - Class 3 (23dBm±2dB) for LTE FDD bands | |
| - Class 3 (23dBm±2dB) for LTE TDD bands | ||
| 接收范围 | 4G 信号覆盖区域 | |
| 采集AI 响应速率 | <10Hz（指令采样周期>100 毫秒） | |
| 匹配天线接口/阻抗/频段 | SMA 内螺纹内针/等效阻抗 50Ω/2.4Ghz |

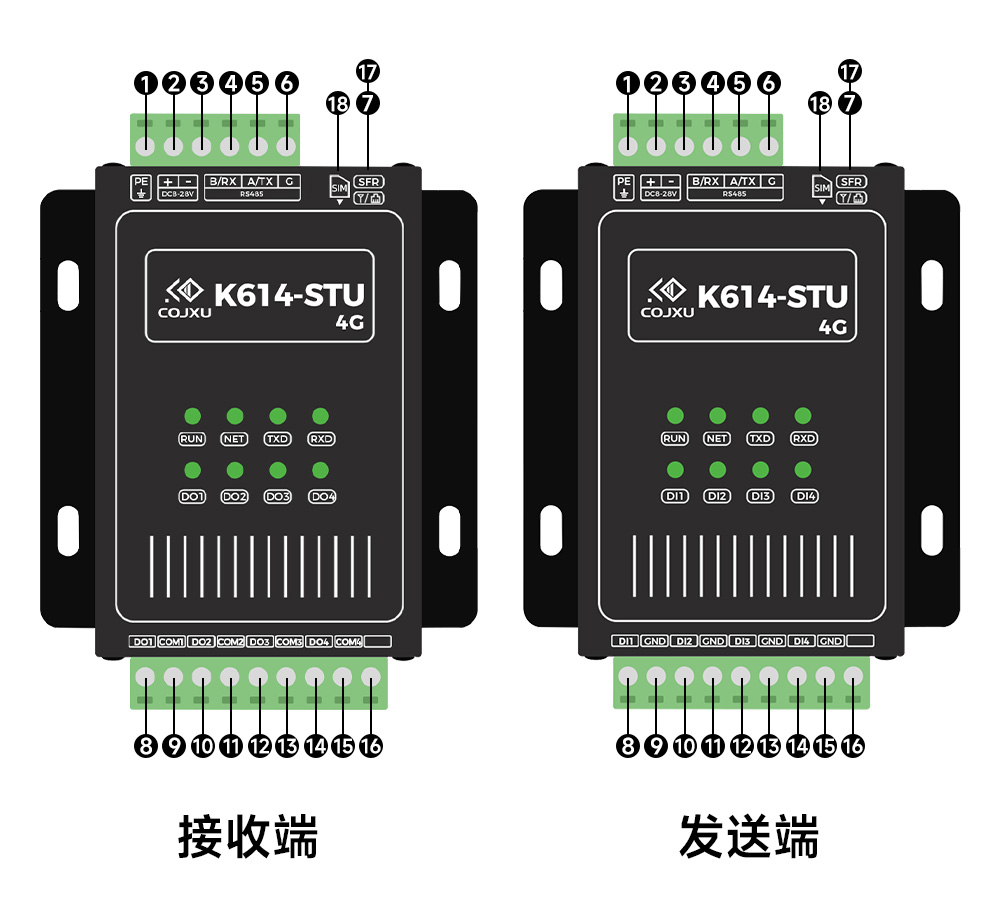

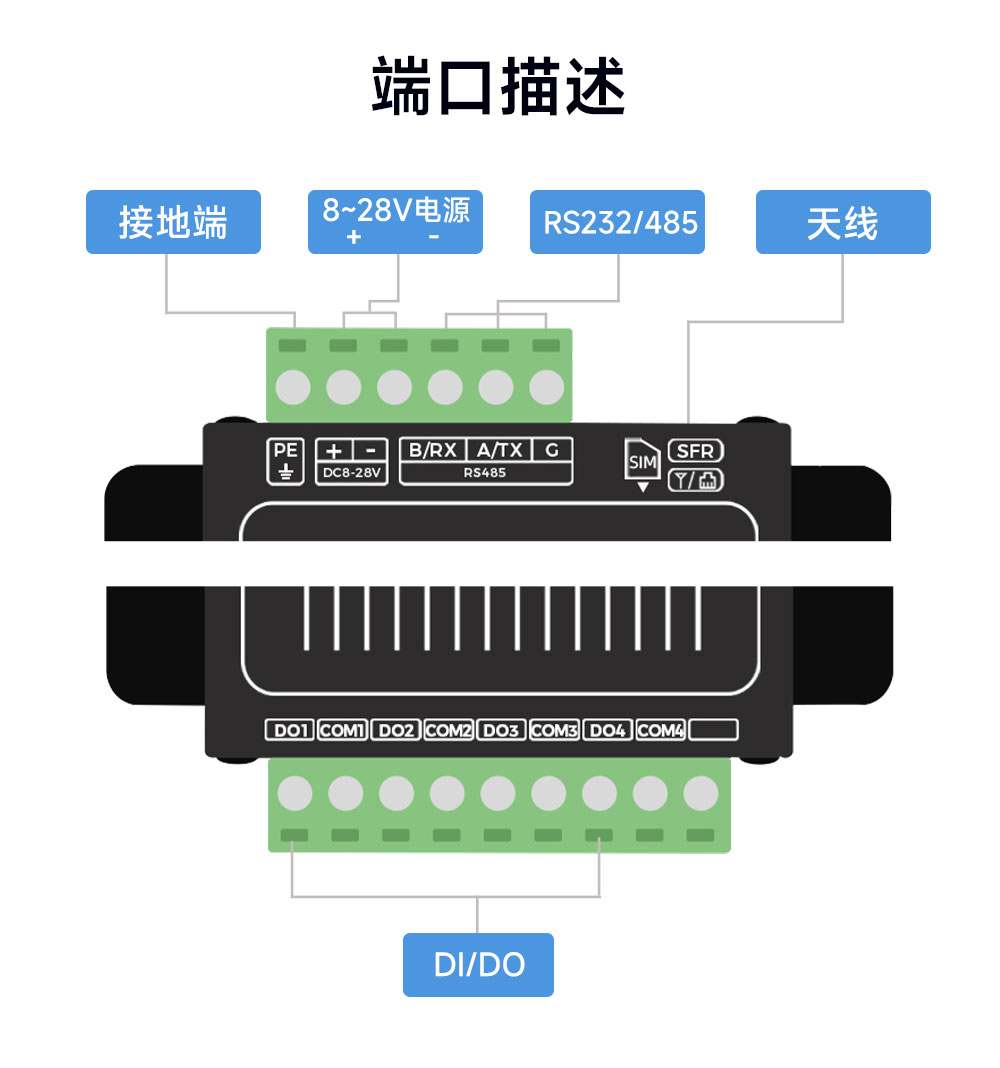

| 序号 | 发送端口及其他定义 | 功能 | 说明 |
| 1 | PE | 保护接地端 | 防雷保护接地。大地引线良好的情况，建议将产品壳体与大地相连；反之即可。 |
| 2 | + | 电源正极 | 电源输入正极，直流电压输入范围 DC 8-28V。 |
| 3 | - | 电源地 | 电源输入负极（0V）。 |
| 4 | B/RX | 通信接口 B/RXD | RS485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口A/TXD | RS485 接口 A/(RS232_TXD)。 |
| 6 | G | 通讯口地 | RS485 地（可以不接）/RS232 信号地(0V)。 |
| 7 | 第二通讯接口 | 4G 天线接口 | 2.4Ghz 天线接口 |
| 8 | DI1 | 开关量采集通道 1 | 开关量信号采集通道 1。与 GND：干接点输入闭合有效；湿节点小于 0.7V 有效。 |
| 9 | GND | 输入负极 | 输入负极（0V）。 |
| 10 | DI2 | 开关量采集通道 2 | 开关量信号采集通道 2。与 GND：干接点输入闭合有效；湿节点小于 0.7V 有效。 |
| 11 | GND | 输入负极 | 输入负极（0V）。 |
| 12 | DI3 | 开关量采集通道 3 | 开关量信号采集通道 3。与 GND：干接点输入闭合有效；湿节点小于 0.7V 有效。 |
| 13 | GND | 输入负极 | 输入负极（0V）。 |
| 14 | DI4 | 开关量采集通道 4 | 开关量信号采集通道 4。与 GND：干接点输入闭合有效；湿节点小于 0.7V 有效。 |
| 15 | GND | 输入负极 | 输入负极（0V）。 |
| 16 | 无 | 预留悬空，不接。 | |
| 17 | SFR | 恢复出厂设置 | 长按 3 秒，即可恢复出厂设置(Set Factory Reset)（根据 RUN 灯状态指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物联网卡或足够流量套餐的电话卡。 |
| 序号 | 接收端口及其他定义 | 功能 | 说明 |
| 1 | PE | 保护接地端 | 防雷保护接地。大地引线良好的情况，建议将产品壳体与大地相连；反之即可。 |
| 2 | + | 电源正极 | 电源输入正极，直流输入电压范围8-28V。 |
| 3 | - | 电源地 | 电源输入负极（0V）。 |
| 4 | B/RX | 通信接口B/RXD | RS485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口A/TXD | RS485 接口 A/(RS232_TXD)。 |
| 6 | G | 通讯口地 | RS485 地（可以不接）/RS232 信号地(0V)。 |
| 7 | 第二通讯接口 | 4G 天线接口 | 2.4Ghz 天线接口 |
| 8 | NO1 | 开关量输出通道 1 | 继电器常开触点输出，触点电流≤3A。 |
| 9 | COM1 | 公共端 1 | 继电器输出通道 1 公共端。 |
| 10 | NO2 | 开关量输出通道 2 | 继电器常开触点输出，触点电流≤3A。 |
| 11 | COM2 | 公共端 2 | 继电器输出通道 2 公共端。 |
| 12 | NO3 | 开关量输出通道 3 | 继电器常开触点输出，触点电流≤3A。 |
| 13 | COM3 | 公共端 3 | 继电器输出通道 3 公共端。 |
| 14 | NO4 | 开关量输出通道4 | 继电器常开触点输出，触点电流≤3A。 |
| 15 | COM4 | 公共端4 | 继电器输出通道 4 公共端。 |
| 16 | 无 | 预留悬空，不接。 | |
| 17 | SFR | 恢复出厂设置 | 长按3秒，恢复出厂设置(Set Factory Reset)（根据RUN灯状态指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物联网卡、有流量套餐的电话卡。 |
