NT1-M超级网口是实现串口数据和以太网数据互相传输的以太网模块。产品自带RJ45以太网接口，全包网口封装。可满足各类TTL电平串口设备、MCU的联网功能。本文主要介绍NT1-M串口转以太网模块的基础功能及升级配置教程。
设备内置网页服务器，方便用户通过网页方式设置、查询参数。
Web 服务器的端口可自定义（2-65535），默认：80。
操作方式（Microsoft Edge 版本 94.0.992.50 为例，建议使用谷歌内核浏览器，不支持 IE内核浏览器）：
l 打开浏览器，地址栏输入设备的 IP 地址，默认 192.168.3.7（IP 地址和电脑需保持同一网段），忘记本机 IP 可通过 AT 指令和配置软件查询；
l 网页弹出主界面，即可查询设置相关参数；
l 点击提交即可保存配置参数；

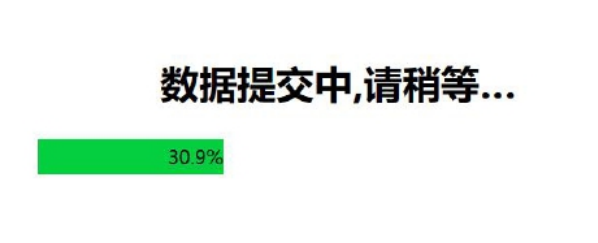

l 进度条提示配置进度，配置完成后请勿再次刷新网页（刷新网页再次进入配置模式，可通过重启设备或再次提交进入通讯模式）。
设备的 IO_RST 引脚，持续拉低 5s 在释放则可恢复出厂配置。
设备的相关参数查询修改，可通过 AT 指令配置完成。具体 AT 指令，请参考“NA11x&NB114&NS1&NT1-AT 指令集”。
打开配置工具软件，搜索设备，双击识别到的设备，弹出参数查询配置界面。可根据需求自定义修改相关参数，然后保存配置，重启设备，完成参数修改。
【注】：
请勿在同一局域网环境使用多个上位机，多网卡工控机需暂时禁用不使用网卡，否则上位机将出现异常（同一设备多次显示、搜不出设备等异常发生）。
上位机屏蔽无线网卡，因此必须连接网线使用上位机，无线网卡可通过网页配置。
TCP客户端、UDP客户端、HTTP客户端、MQTT客户端可以将本机端口配置为 0（使用随机本机端口），服务器模式不可使用随机端口，否则客户端无法正确建立连接。
使用随机端口连接可以在设备意外断开服务器时快速重新建立连接，防止服务器因四次挥手未完成而拒绝连接，建议在客户端模式下使用随机端口。
设备在配置 TCP 客户端、HTTP 客户端、MQTT 客户端模式时会自动启用随机端口。
为了方便后期维护和升级功能以及替换不同的固件，串口服务器（NA11x系列、NB114、NS1、NT1等）支持在线升级，通过我司提供的升级固件用户可以通过上位机对当前固件进行升级或替换。

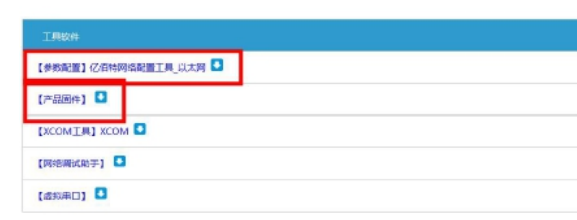

第一步：到官网相应位置下载上位机以及“产品固件”；

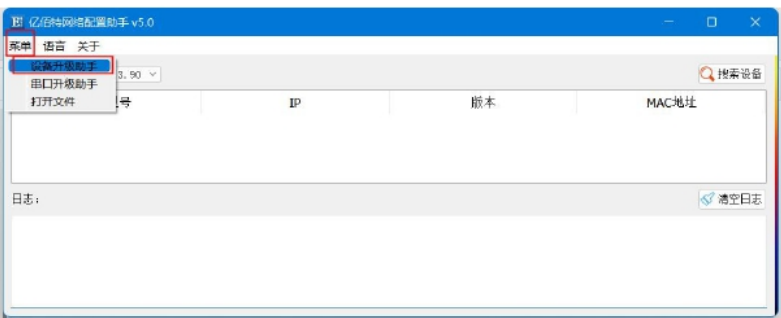

第二步：打开上位机，点击“菜单”，选择“设备升级助手”；
第三步：在弹出的“设备网络升级助手”对话框中，点击“搜索设备”（电脑与设备应处于同一网段），搜索到设备后点击“停止搜索”；

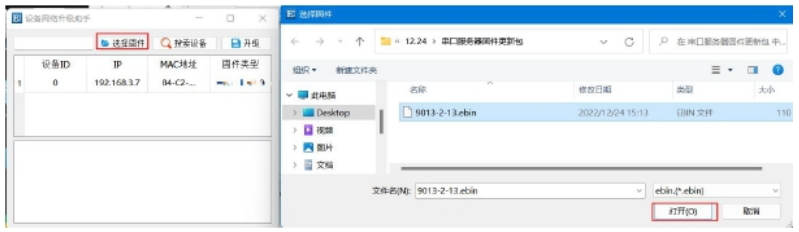

第四步：点击“选择固件”,选择相对应的固件，然后点击“打开”；
第五步：选择将要升级的设备，点击“升级”，进度条开始变化，等待升级完成。
第一步：到官网相应位置下载上位机以及“产品固件”；

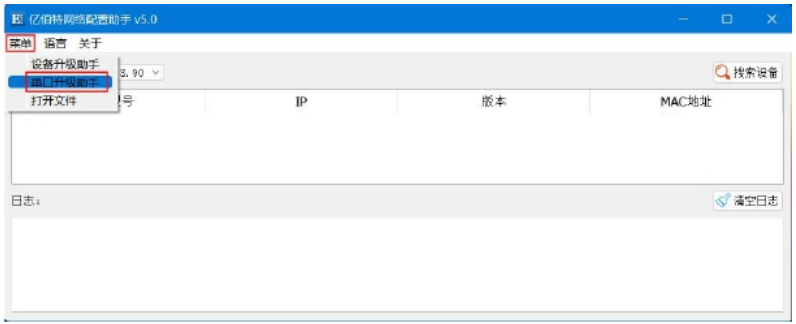

第二步：打开上位机，点击“菜单”，选择“串口升级助手”；

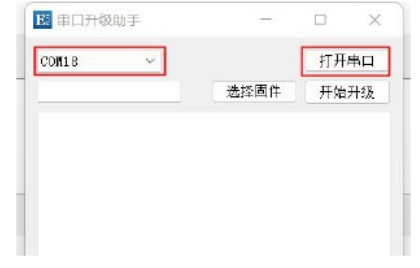

第三步：先连接电脑的 USB 端口，在弹出的“串口升级助手”对话框中，选择对应的端口号，点击“打开串口”；

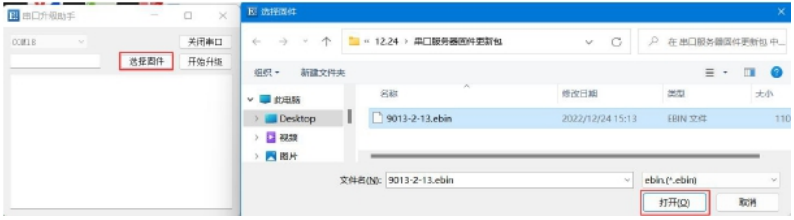

第四步：点击“选择固件”,选择相对应的固件，然后点击“打开”；

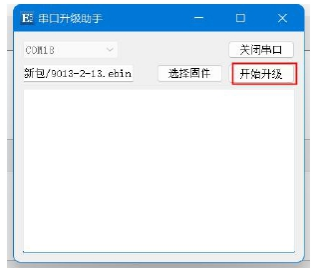

第五步：点击“开始升级”，进度条开始变化，等待升级完成。
【注】重新上电触发升级。
以上就是NT1-M超级网口的基础功能以及上位机固件升级配置教程。更多问题请参考产品手册文件。
