NT1-M超级网口是实现串口数据和 以太网数据互相传输的以太网模块。产品自带RJ45以太网接口，全包网口封装。可满足各类TTL电平串口设备、MCU的联网功能。
l RJ45 支持 10M 以太网接口；
l 支持多种工作模式（TCP Server、TCP Client、UDP Server、UDP Client、HTTPC、MQTTC）；
l 支持配置工具、网页、AT 指令三种配置方式；
l 服务器模式支持多路 Socket 连接；
l 支持多种波特率；
l 支持多种校验（None、Odd、Even、Mark、Space）与流控；
l 支持 DHCP 功能；
l 支持 DNS（域名解析），可自定义域名解析服务器；
l DNS 服务器地址自定义；
l 支持多种 Modbus 网关（简单协议转换、多主机模式、存储型网关、可配置型网关）；
l 支持快速接入阿里云、百度云、OneNET、华为云、3.1 版本标准 MQTT 服务器；
l 支持 HTTP 协议（GET/POST 请求）；
l 支持虚拟串口；
l 支持超时重启功能，可自定义重启时间；
l 支持短连接功能，可自定义短连接间隔；
l 支持心跳包、注册包功能；
l 支持缓存清理功能；
l 支持访问外网、局域网；
l 支持硬件恢复出厂设置；
l 支持在线升级功能。

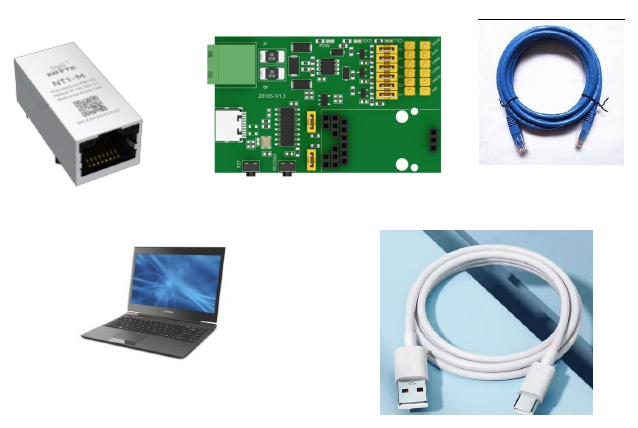

超级网口NT1-M（以下简称“设备”）使用前，需准备网线、电脑、测试底板等相关辅材。具体如下：
注：测试底板具有USB接口与RS485接口，本处以USB接口做展示。

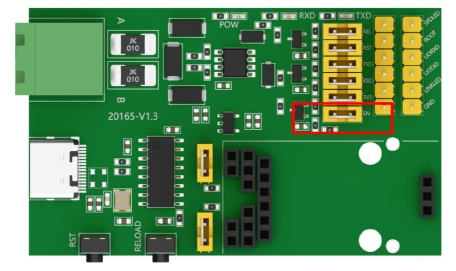

注：RS485接口为半双工接口，使用时需要将跳线帽对应EN位置接上，否则将无法使用。

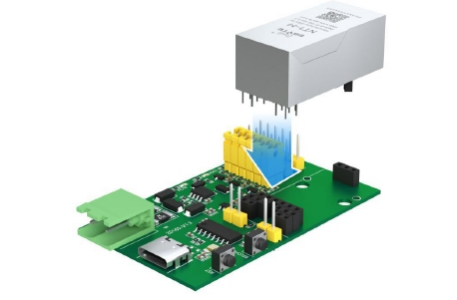

将超级网口与测试底板进行连接，注意引脚不要损坏引脚。
采用标准RJ45的网线，一头连接至NE2-T1M的RJ45接口，一头连接至电脑或交换机/路由器接口。
将USB转type-c线分别连接至电脑USB接口与测试底板接口。
注：如使用RS485接口测试需要为超级网口供电。
避免客户在实际应用过程中出现服务器搜索失败，还有无法打开网页等相关问题，建议先对电脑进行相关设置的检查。
l 关闭电脑的防火墙、杀毒软件；
l 配置与设备连接的网卡；
l 此案例针对设备直连电脑测试，需要配置电脑为静态 IP（电脑直连设备，没有路由器来分配，电脑获取不到 IP 地址），使用交换机或路由器需要保证设备与电脑处于同一网端（比如：192.168.3.xxx）；

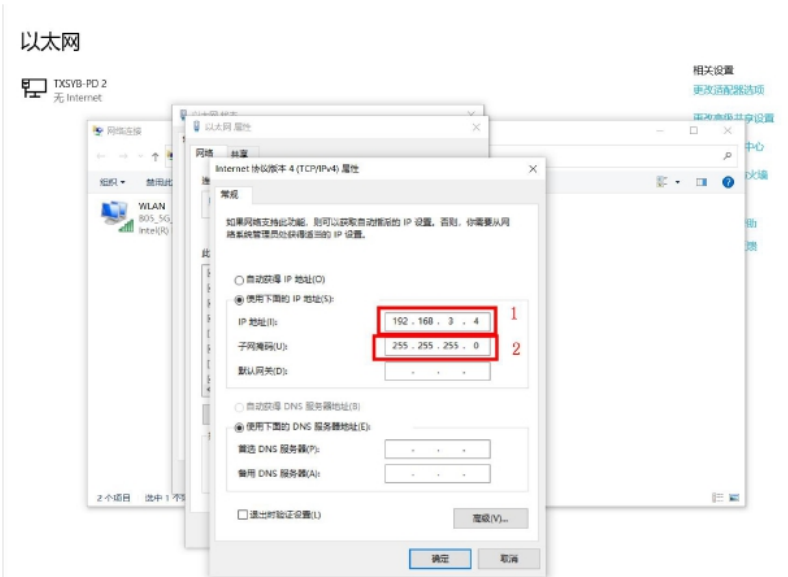

l 此处配置电脑的静态 IP 为 192.168.3.4（与设备同一网段），配置子网掩码为255.255.255.0，配置默认网关为 192.168.3.1。

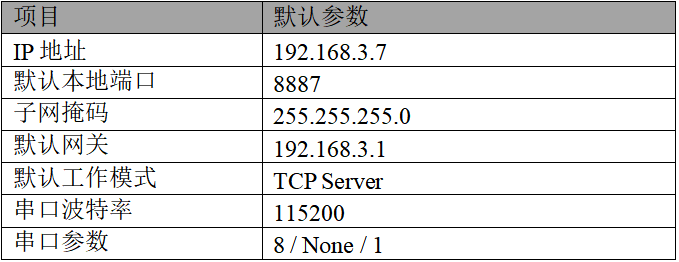

经过上述操作步骤后，沿用设备出厂默认参数，执行以下操作，即可实现数据的透明传输测试。
操作步骤如下：
l 打开测试 TCP/IP 调试助手软件；

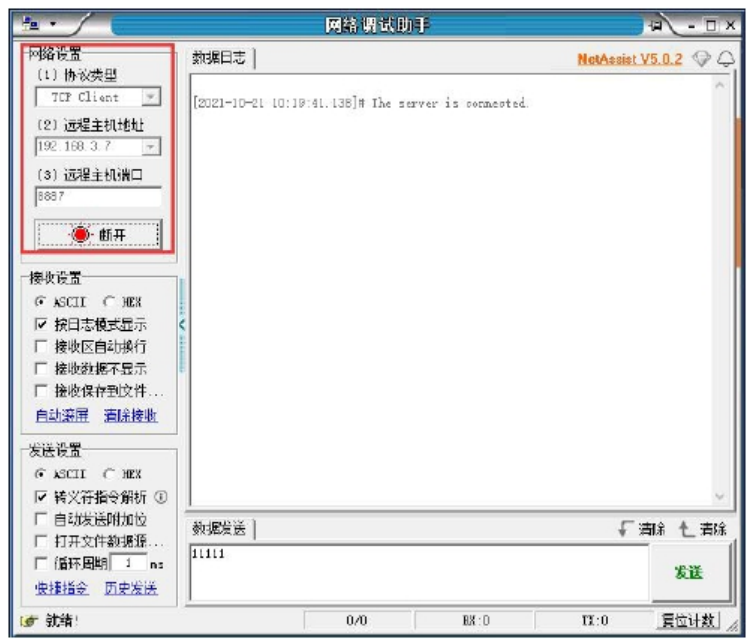

l “网络设置”区，选择 TCP 客户端模式（TCP Client），远端主机地址对应（设备默认本机 IP :192.168.3.7），远端主机端口对应设备出厂本机端口 8887，点击连接；
l 等待电脑连接串口服务器，连接完成后模块的 LED2 引脚输出低电平；
l 打开串口助手，串口波特率设置为 115200,串口参数设置为 1/8/None，点击打开串口；

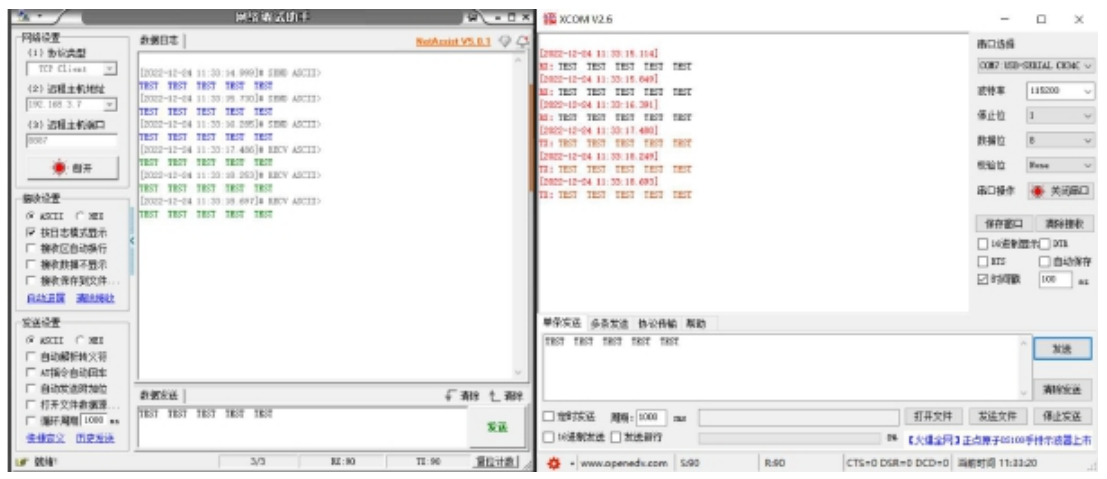

l 数据传输测试，串口助手（串口端）发送测试数据，网络调试助手（网络端）收到测试数据。网络调试助手（网络端）发送测试数据，串口助手（串口端）接收测试数据。实现双工通信（即本地到网络双向数据收发）。
到此，NT1-M超级网口实现串口转以太网模块快速使用教程就完成了，下文我们继续介绍NT1-M超级网口模块的基础功能介绍。
