| 发射端-外接按键 | ||
| 型号 | EID061-T01-03D | EID061-T01-04D |
| 电源输入 | DC 5~28V | |
| 工作频段 | LTE-TDD:B34/B38/B39/B40/B41 | |
| LTE-FDD:B1/B3/B5/B8 | ||
| 天线方式 | SMA接口（可外接天线） | 内置天线 |
| 开/关机方式 | 上电自动开机 | |

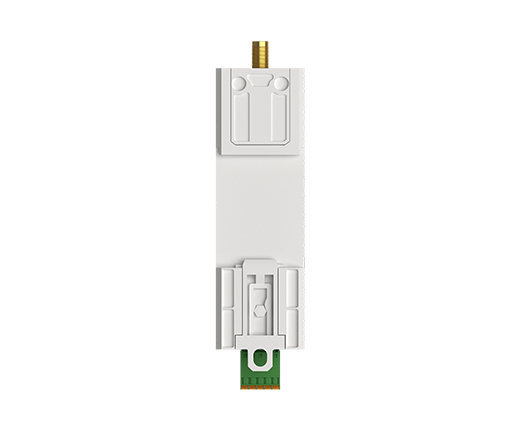

| 固定方式 | 导轨安装 | |
| DI输入 | 建议外接自复位按键 | |

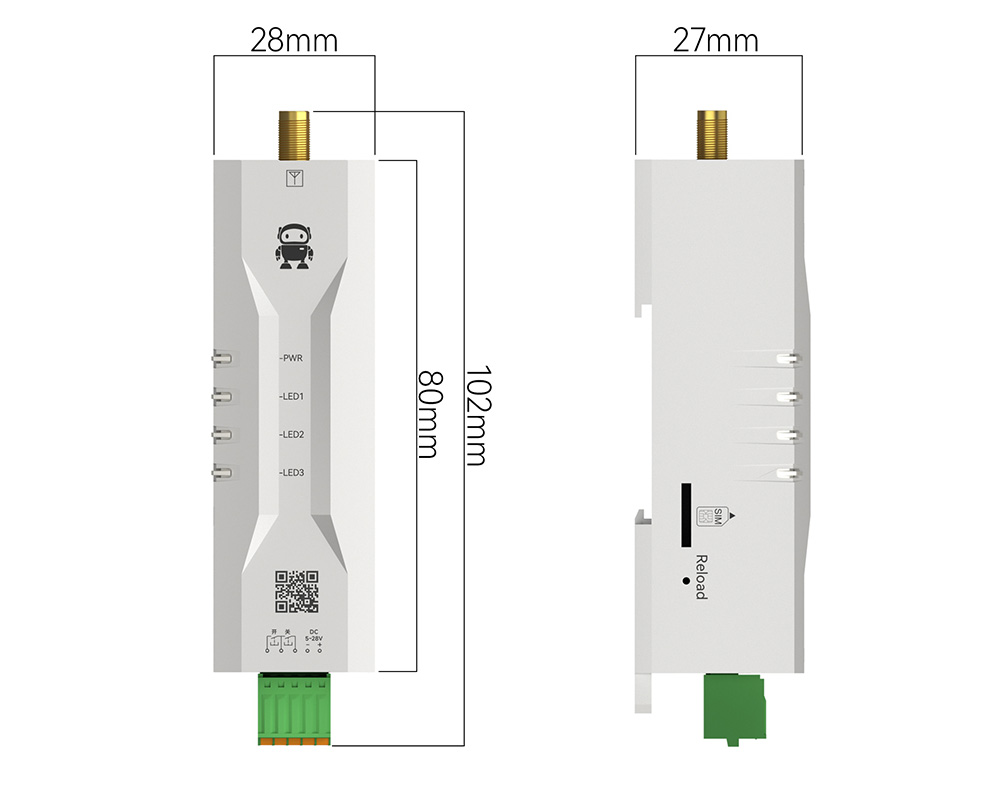

| 产品尺寸 | 102×28×27mm | 24.8×37×14.2mm |
| 控制路数 | 1 | |

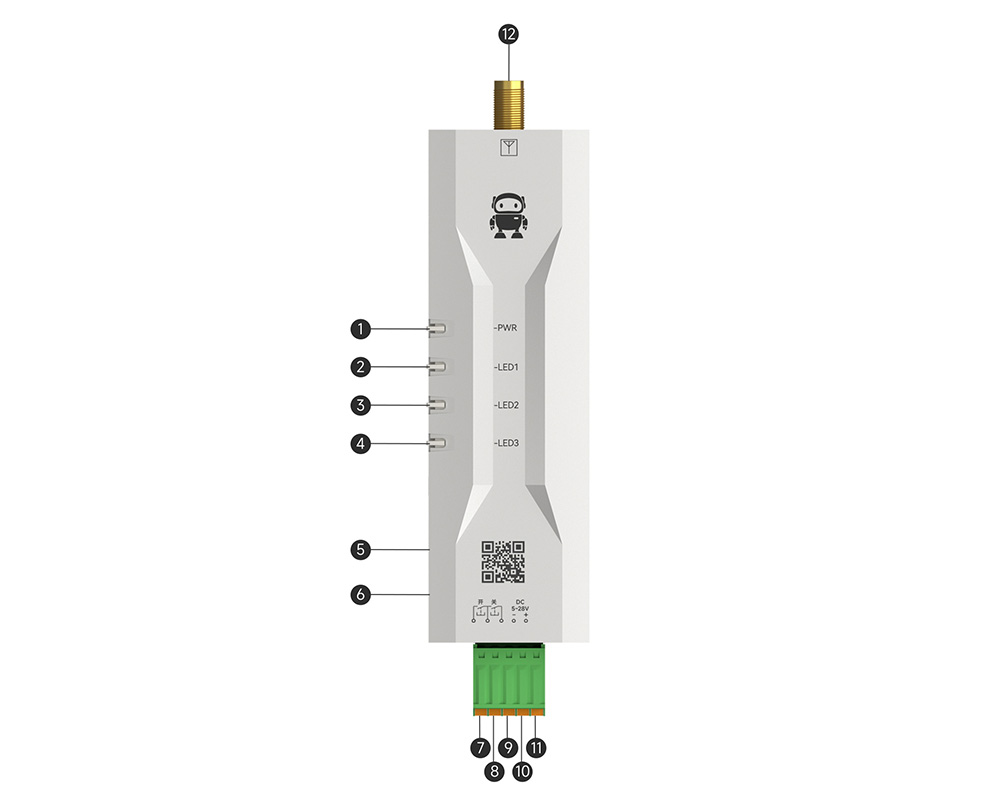

| 序号 | 端口 | 说明 |
| 1 | LED-PWR | 电源指示灯，通电后常亮 |
| 2 | LED1 | ① 开机指示：4G网络注册网络：红绿交替闪烁;链路成功:绿灯亮0.5秒后熄灭，蓝灯间隔2S闪烁; |
| 3 | LED2 | ② 控制指示（蓝灯间歇闪烁的情况下）:按下“开”或“关”红灯闪烁; |
| 4 | LED3 | 2秒内收到反馈信号，红灯停止闪烁，绿灯亮0.5秒代表控制成功; |
2秒内未收到反馈信号，红灯停止闪烁代表控制失败; | ||
③ 电量不足指示：蓝灯1.5秒-2秒快闪3次（如完全没电则无法控制） | ||
④ 充电指示：充电中：红灯常亮；充电完成：蓝灯常亮。 | ||
| 5 | 悬空 | 未用 |
| 6 | 按键 | 未用 |
| 7 | 控制开端口 | 配合8使用，短接后控制开关打开 |
| 8 | 公共端 | 配合7和9使用 |
| 9 | 控制关端口 | 配合8使用，短接后控制开关关闭 |
| 10 | 电源输入负极 | DC5~28V电源输入 |
| 11 | 电源输入正极 | |
| 12 | 天线接口 | 标准SMA-K接口 |
