通信接口：UART
发射功率：10 dBm
封装方式：贴片式
产品尺寸：10*10mm 产品重量：0.45g ±0.1g

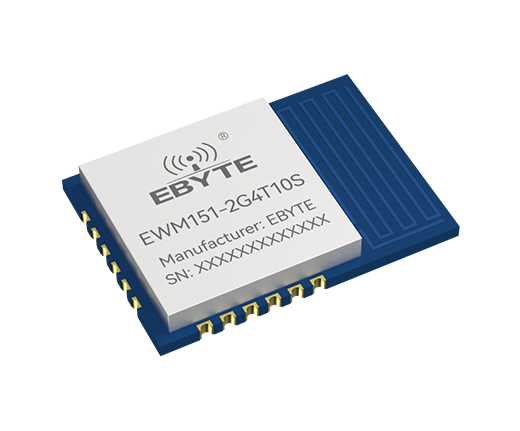

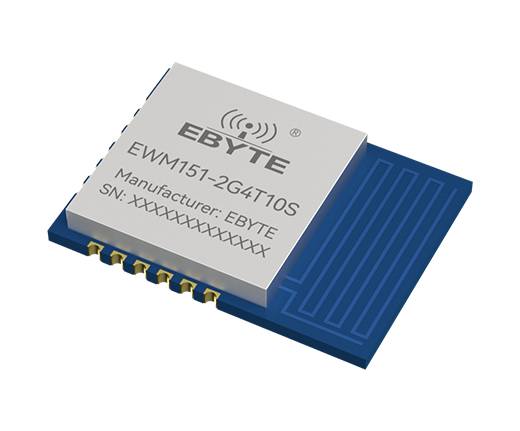

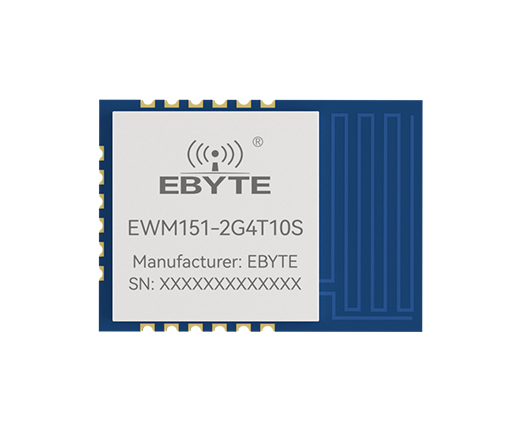

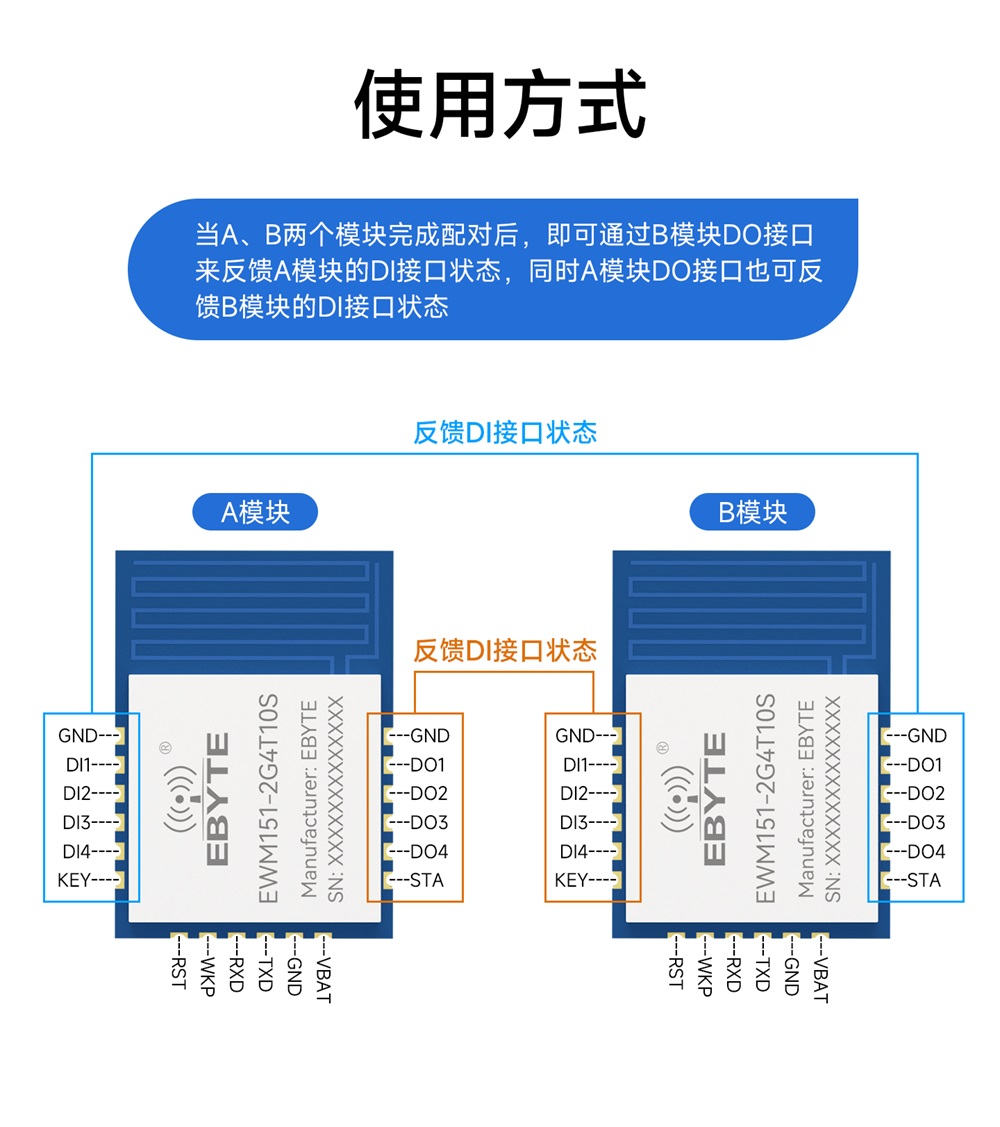

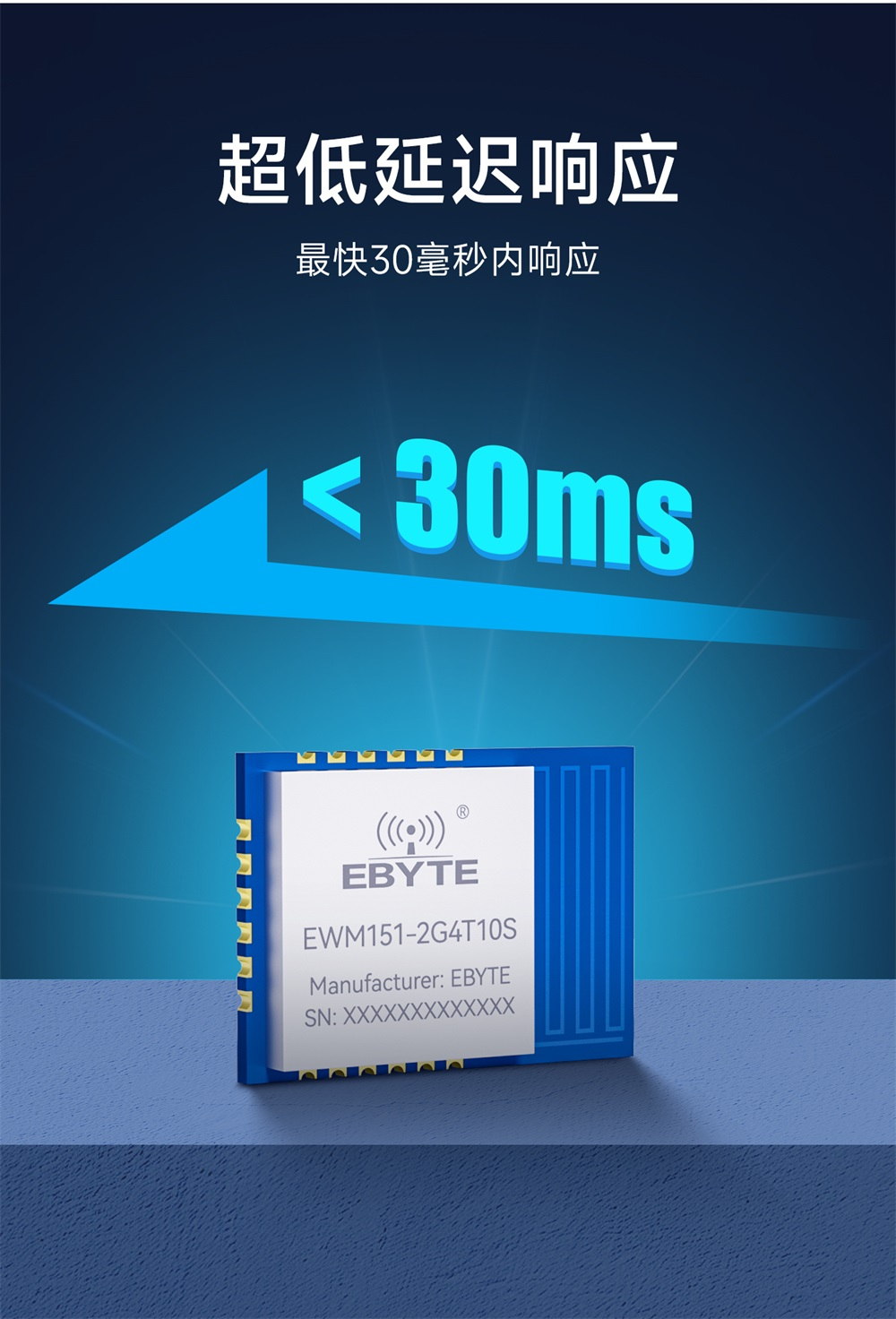

产品简介：EWM151-2G4T10S是成都亿佰特全新推出的无线同步对传模块，可以在两个模块直接实现电平信号远程无线同步，支持采集信号输入（DI）传输并控制对侧进行相同信号输出（DO）。收发一体，模块工作在2.4G频段，具有超低延迟、使用便捷、体积小巧、应用灵活等特点。模块核心功能在于实现远程同步控制，用户只需将两台设备进行配对，即可立即使用。使用时,可通过模块将一侧DI的状态同步反馈到另一侧的DO，反向控制相同，最多支持4路。

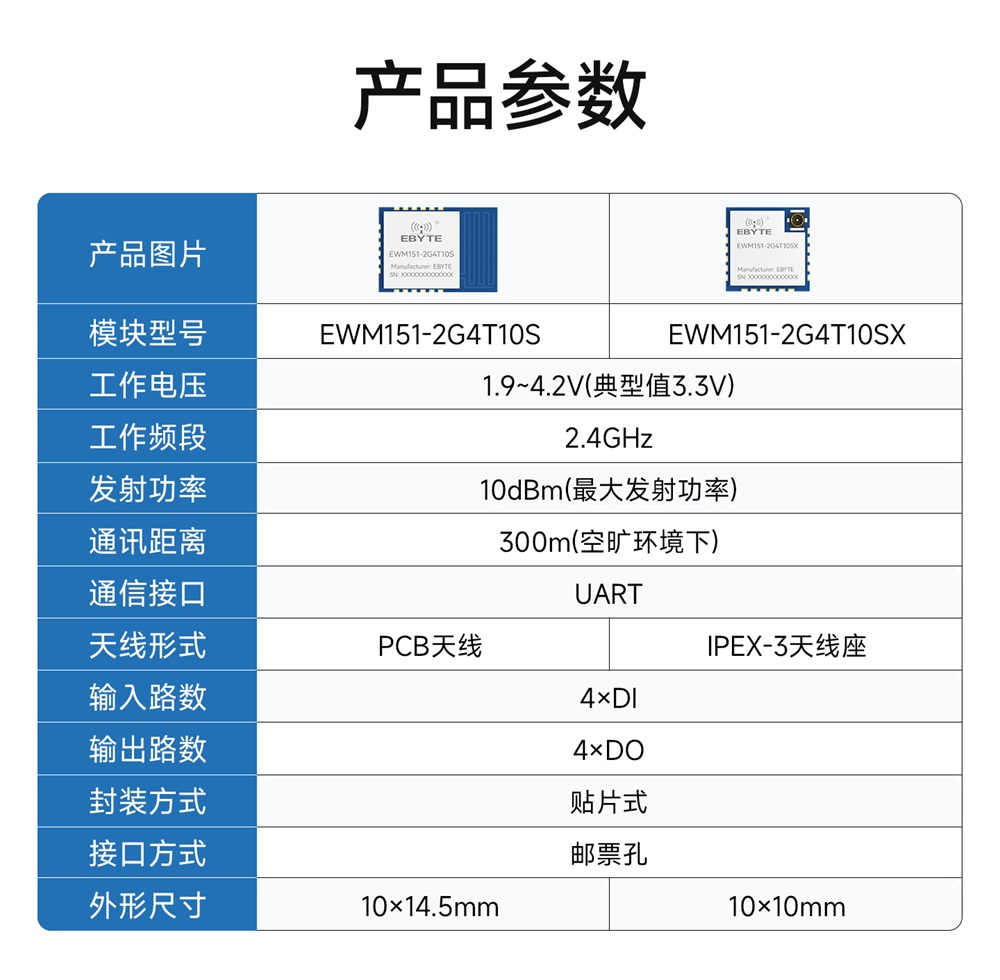

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400～2480 MHz | 支持ISM频段 |
| 发射功率 | 10 dBm | 软件可调 |
| 接收灵敏度 | -99 dBm | 空中速率 250Kbp |
| 空中速率 | 250 Kbps | 固定空速250Kbps |
| 调制方式 | FSK | 调制技术 |
| 通讯距离 | 300m | 晴朗空旷环境，板载 PCB 天线，天线高度 1.5 米， 空中速率 250kbps |
| 硬件参数 | 参数值 | 备注 |
| 封装方式 | 贴片式 | - |
| 接口方式 | 邮票孔 | - |
| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 9600bps 8N1 | - |

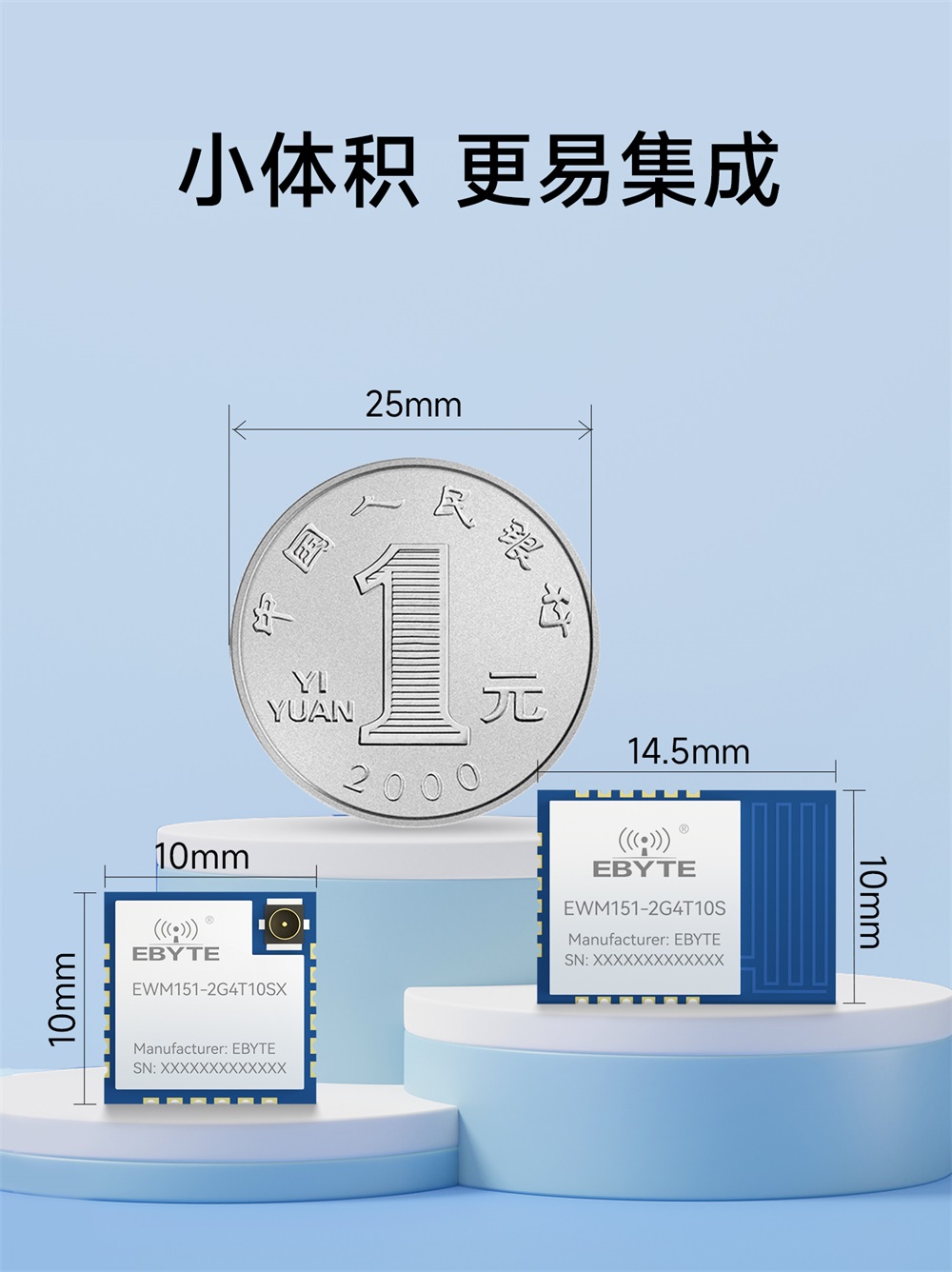

| 外形尺寸 | 10 * 10 mm | ±0.2mm |
| 天线形式 | PCB 板载天线 | 等效阻抗约 50Ω |
| 产品净重 | 0.45 g | ±0.1g |
| 电气参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作电压（V） | 1.9 | 3.3 | 4.2 | ≥3.3V可保证输出功率，超过4.2V存在烧毁风险 |
| 发射电流（mA） | - | 24 | - | 3.3V供电，天线接口为标准50欧阻抗下，发射功率10dBm的瞬时功耗 |
| 接收电流（mA） | - | 11 | - | - |
| 休眠电流（uA） | - | 1.5 | - | - |
| 工作温度（℃） | -40 | 20 | 85 | 工业级设计 |
| 工作湿度（%） | 10 | 60 | 90 | - |
| 储存温度 | -40 | 20 | 125 | - |

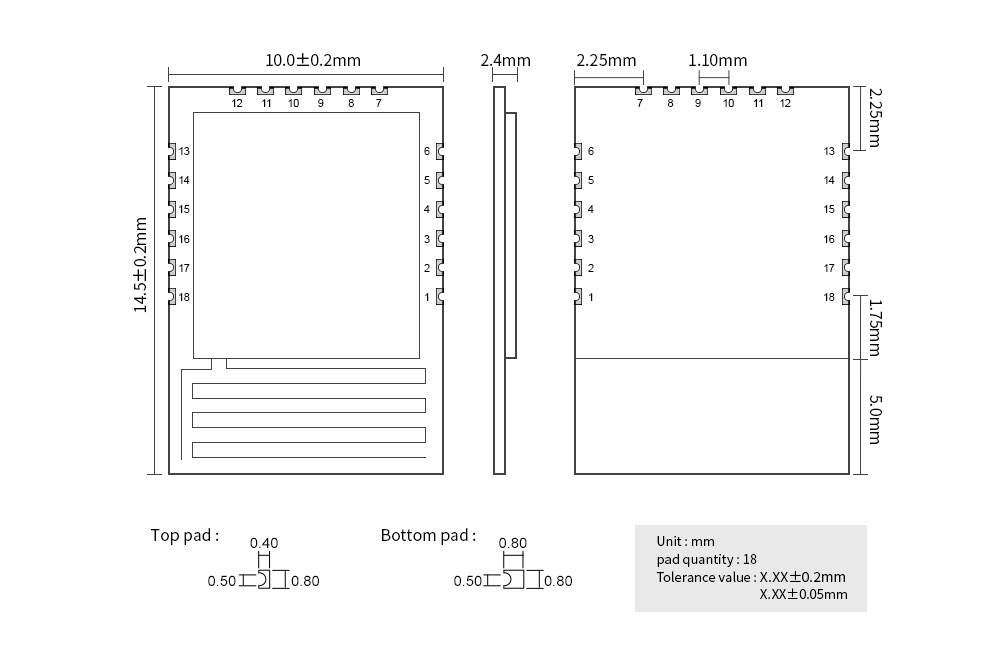

| 引脚序号 | 引脚标号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | GND | GND | 地 |
| 2 | PD6 | DI1 | 输入 | 开关输入通道 1 |
| 3 | PD7 | DI2 | 输入 | 开关输入通道 2 |
| 4 | PA3 | DI3 | 输入 | 开关输入通道 3 |
| 5 | PA7 | DI4 | 输入 | 开关输入通道 4 |

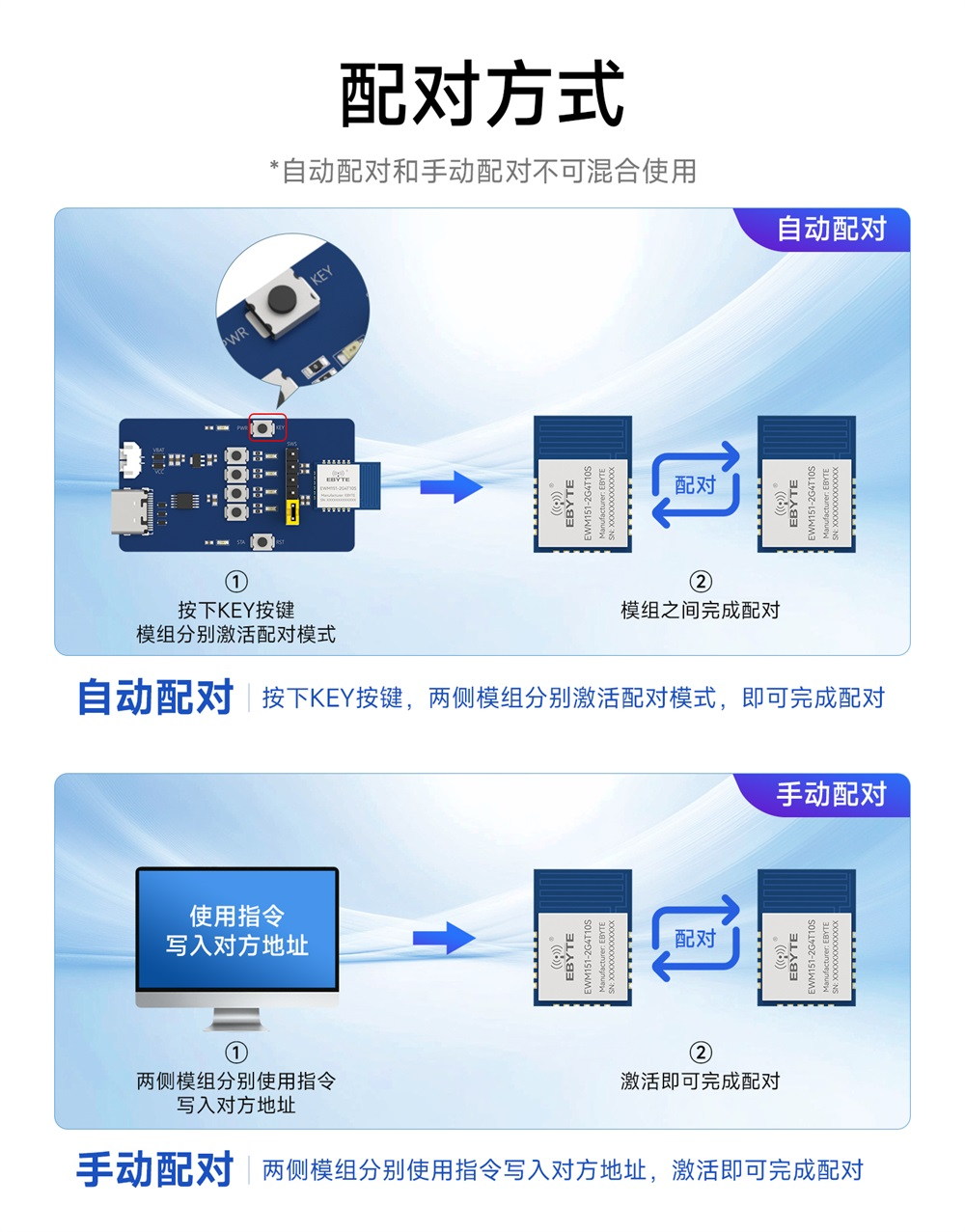

| 6 | PB2 | KEY | 输入 | 低电平有效，配对/恢复出厂设置；低电平下拉2~10秒进入配对；低电平下拉超过10秒出厂设置； |
| 7 | RESET | RST | 输入 | 低电平复位 |
| 8 | WKP | WKP | 输入 | 休眠控制引脚：默认休眠；低电平保持唤醒。 |
| 9 | RXD | RX | 输入 | 串口输入引脚 |
| 10 | TXD | TX | 输出 | 串口输出引脚 |
| 11 | GND | GND | GND | 地 |
| 12 | VCC/+3.3V | VBAT | VCC | 电源，支持 DC 1.9V ~ 4.2V 供电 |
| 13 | PB7 | STA | 输出 | 状态指示灯 |
| 14 | PC0 | DO4 | 输出 | 开关输出通道 4 |
| 15 | PC1 | DO3 | 输出 | 开关输出通道 3 |
| 16 | PD2 | DO2 | 输出 | 开关输出通道 2 |
| 17 | PD1 | DO1 | 输出 | 开关输出通道 1 |
| 18 | GND | GND | 地 |
