| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400～2480MHz | 支持ISM 频段 |
| 发射功率 | 20 dBm | 软件可调 |
| 接收灵敏度 | -98 dBm | 空中速率500Kbps |
| FIFO | 1024 Byte | - |
| 最大数据包长 | 48 Byte | 支持23Byte～48Byte包长大小，软件可调，默认23Byte |
| 空中速率 | 250Kbps～2Mbps | 软件可调，默认空速250Kbps |
| 调制方式 | FSK | - |

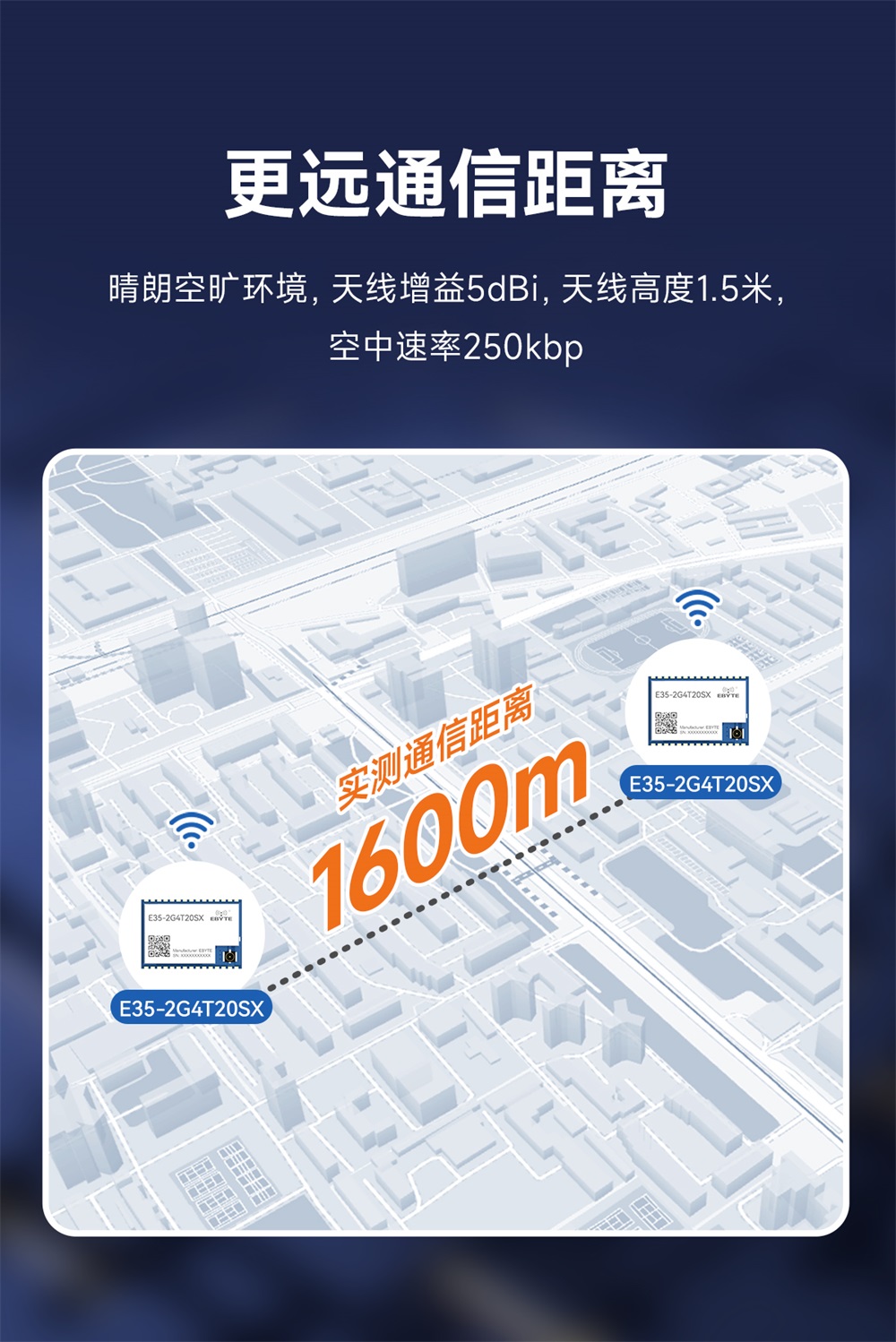

| 通讯距离 | 1.6km | 晴朗空旷环境，天线增益5dBi，天线高度1.5米，空中速率250kbps |
| 硬件参数 | 描述 | 备注 |
| 通信接口 | UART | - |
| 封装方式 | 贴片式 | - |

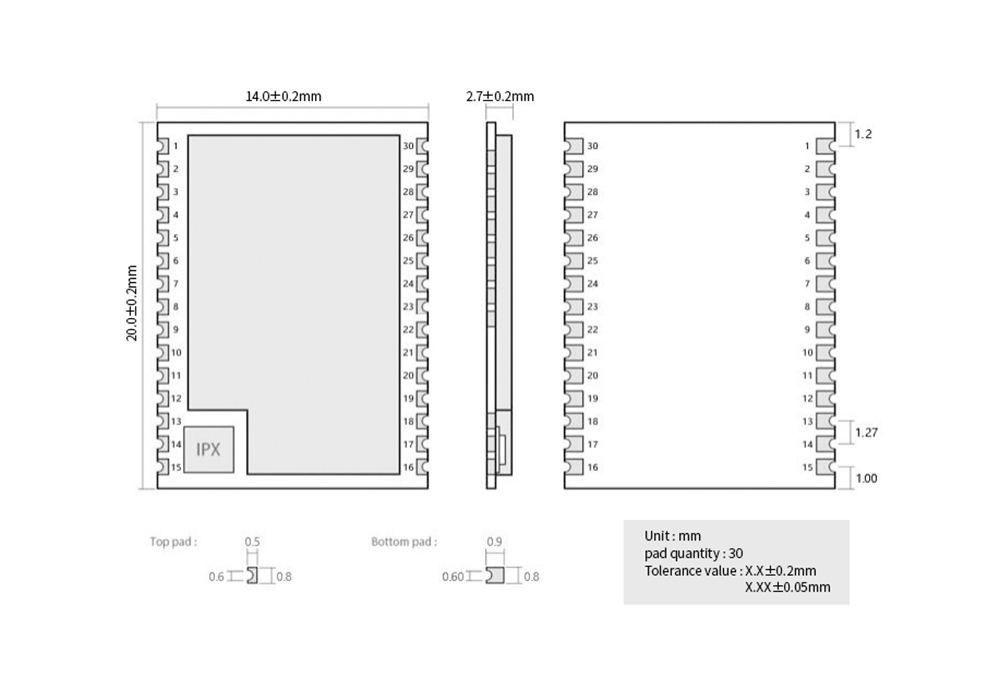

| 接口形式 | 邮票孔 | 引脚间距1.27mm |
| 外形尺寸 | 20.0*14.0mm | |

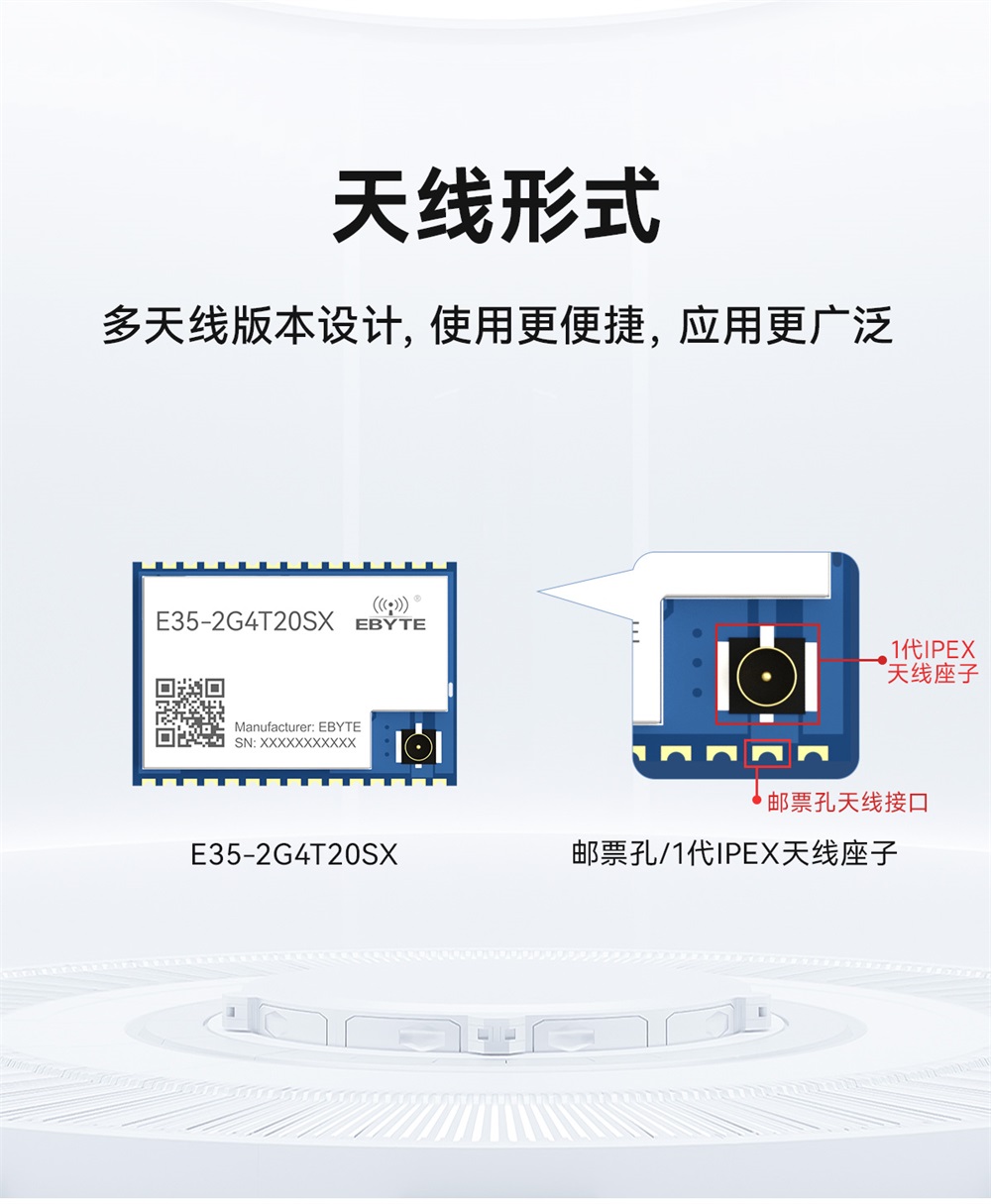

| 天线形式 | IPEX 1代/邮票孔 | 等效阻抗约50Ω |
| 产品净重 | 1.2g | ±0.1g |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 电源电压 | 2 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率，超过3.6V永久烧毁模块 |
| 通信电平 | - | 3.3 | - | V | 使用5V TTL 建议加电平转换，否则可能会损坏模组 |
| 发射电流 | - | 190 | - | mA | 3.3V供电，天线接口为标准50欧阻抗下，发射功率20dBm的瞬时功耗 |
| 接受电流 | - | 20 | - | mA | - |
| 休眠电流 | - | 1.5 | - | μA | 软件关断 |
| 工作温度 | -40 | 20 | 85 | ℃ | 工业级设计 |
| 工作湿度 | 10 | 60 | 90 | % | - |
| 储存温度 | -40 | 20 | 125 | ℃ | - |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚功能 | 引脚用途 |
| 1 | PB4 | 输入/输出 | - | 暂未使用，建议NC |
| 2 | PB7 | 输入/输出 | - | 暂未使用，建议NC |
| 3 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 4 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 5 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 6 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 7 | PC1 | 输入/输出 | - | 暂未使用，建议NC |
| 8 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 9 | PB6 | 输入/输出 | 串口 | UART_TXD，串口发送引脚 |
| 10 | PB5 | 输入/输出 | 串口 | UART_RXD，串口接收引脚 |
| 11 | WKP | 输入 | 唤醒引脚 | 唤醒：下降沿；睡眠：上升沿。 |
| 12 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 13 | GND | 输入 | 电源地 | 地线，连接到电源参考地 |
| 14 | ANT | 输入/输出 | 天线接口 | 50Ω特性阻抗 |
| 15 | GND | 输入 | 电源地 | 地线，连接到电源参考地 |
| 16 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 17 | RESET | 输入 | 复位引脚 | 复位引脚，默认高电平，低电平有效 |
| 18 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 19 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 20 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 21 | NC | 输入/输出 | - | 暂未使用，建议NC |
| 22 | PD4 | 输入/输出 | - | E35-2G4T20SX暂未使用，建议NC；E35-2G4T27SX内部已使用该引脚,必须NC |
| 23 | PB3 | 输入/输出 | - | 暂未使用，建议NC |
| 24 | PD6 | 输入/输出 | - | 暂未使用，建议NC |
| 25 | PD7 | 输入/输出 | - | 暂未使用，建议NC |
| 26 | PA7 | 输入/输出 | - | 暂未使用，建议NC |
| 27 | GND | 输入 | - | 地线，连接到电源参考地 |
| 28 | VCC | 输入 | 电源正极 | 电源VCC，根据不同型号进行电源设计 |
| 29 | SWS | - | 调试引脚 | |
| 30 | PB2 | 输入/输出 | - | 暂未使用，建议NC |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：https://ebyte.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

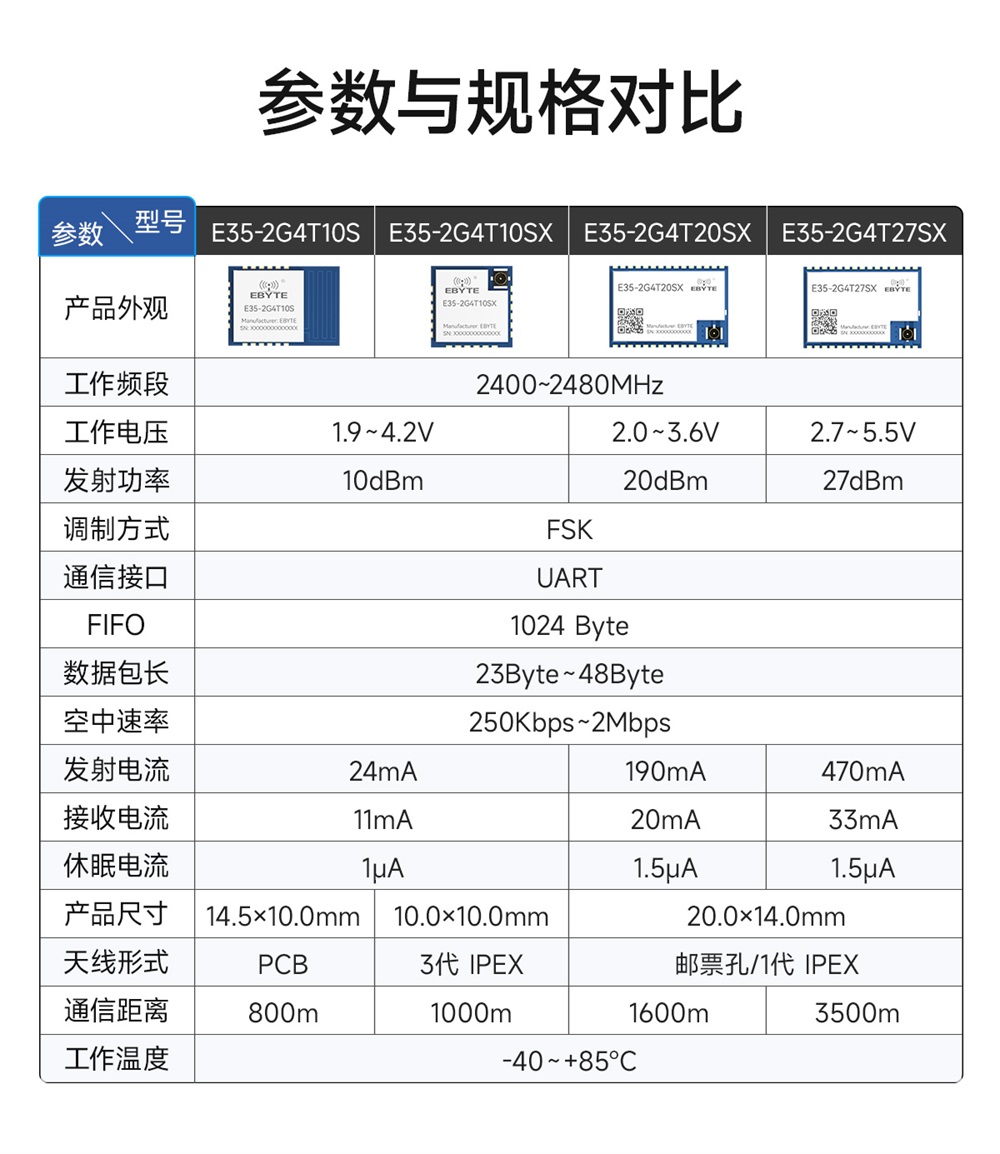

| 产品 型号 | 接口类型 | 芯片方案 | 工作频率Hz | 发射功率dBm | 通信距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
