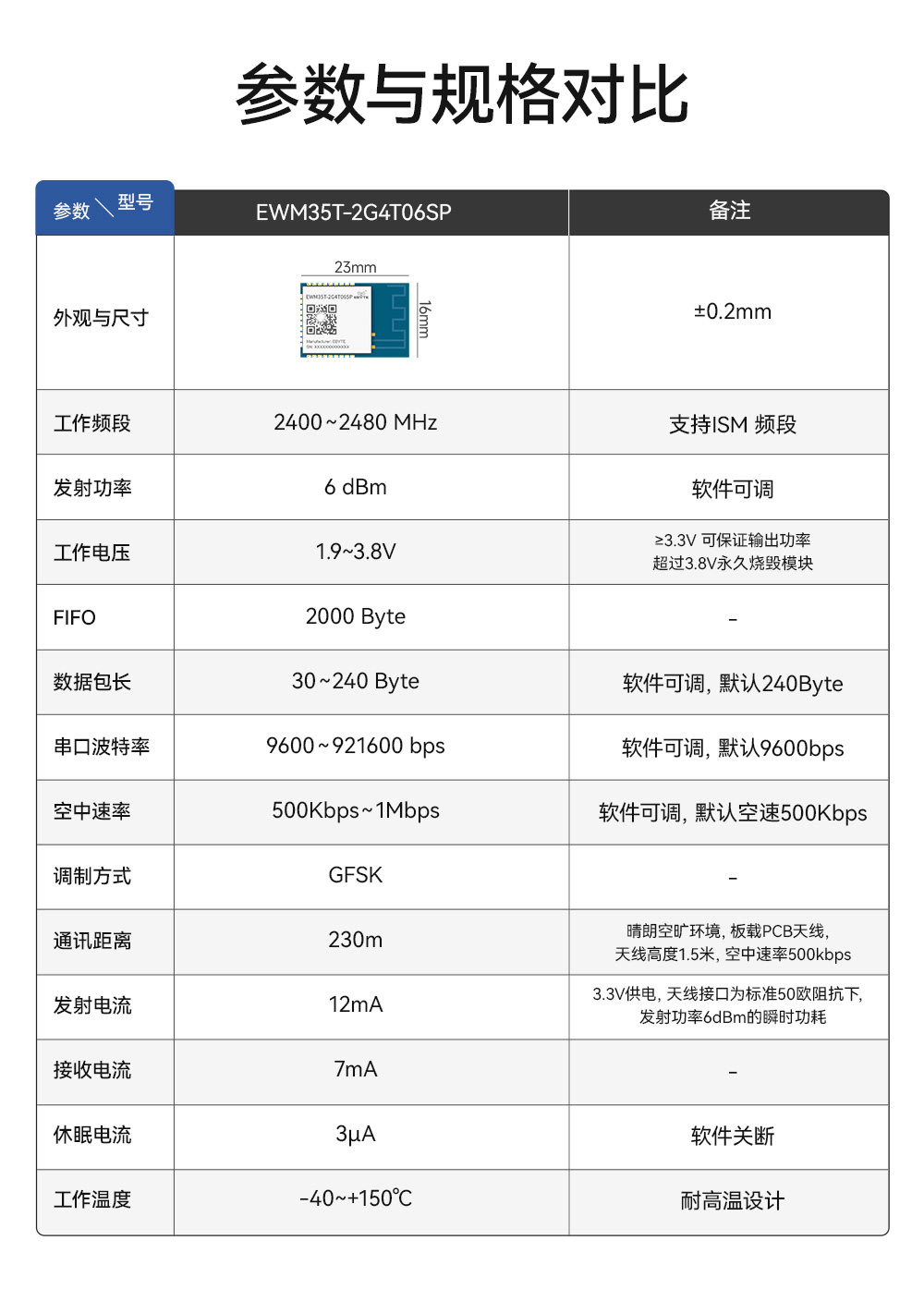

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400～2480 MHz | 支持 ISM 频段 |
| 发射功率 | 6 dBm | 软件可调 |
| 接收灵敏度 | -98 dBm | 空中速率 500Kbps |
| FIFO | 2000 Byte | - |
| 数据包长 | 30~240 Byte | 软件可调，默认 240Byte |
| 串口波特率 | 9600-921600 bps | 软件可调，默认9600bps |
| 空中速率 | 500Kbps~1Mbps | 软件可调，默认空速 500Kbps |
| 调制方式 | GFSK | - |

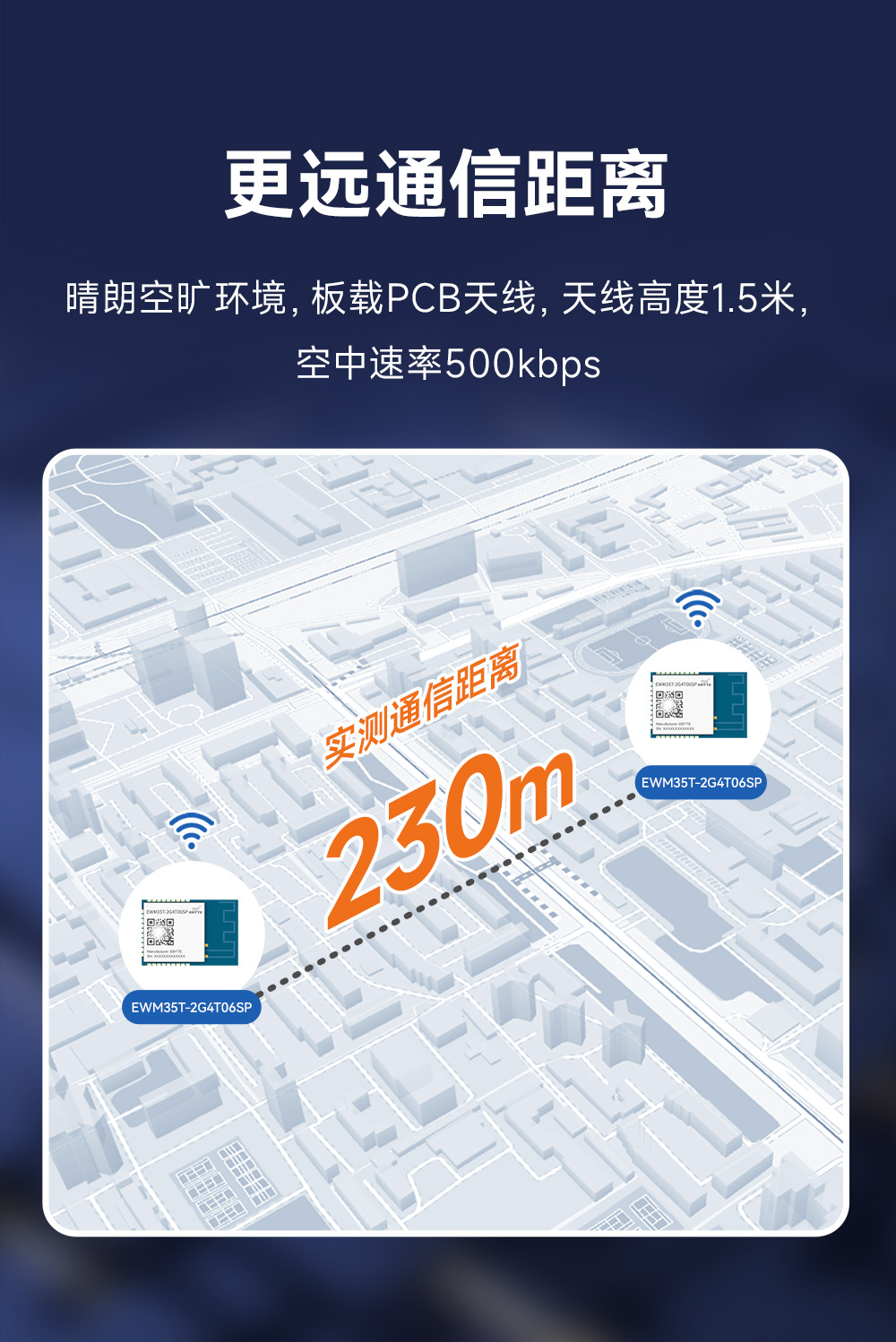

| 通讯距离 | 230m | 晴朗空旷环境，板载PCB天线，天线高度1.5米，空中速率500kbps |
| 硬件参数 | 描述 | 备注 |
| 通信接口 | UART | - |
| 封装方式 | 贴片式 | - |

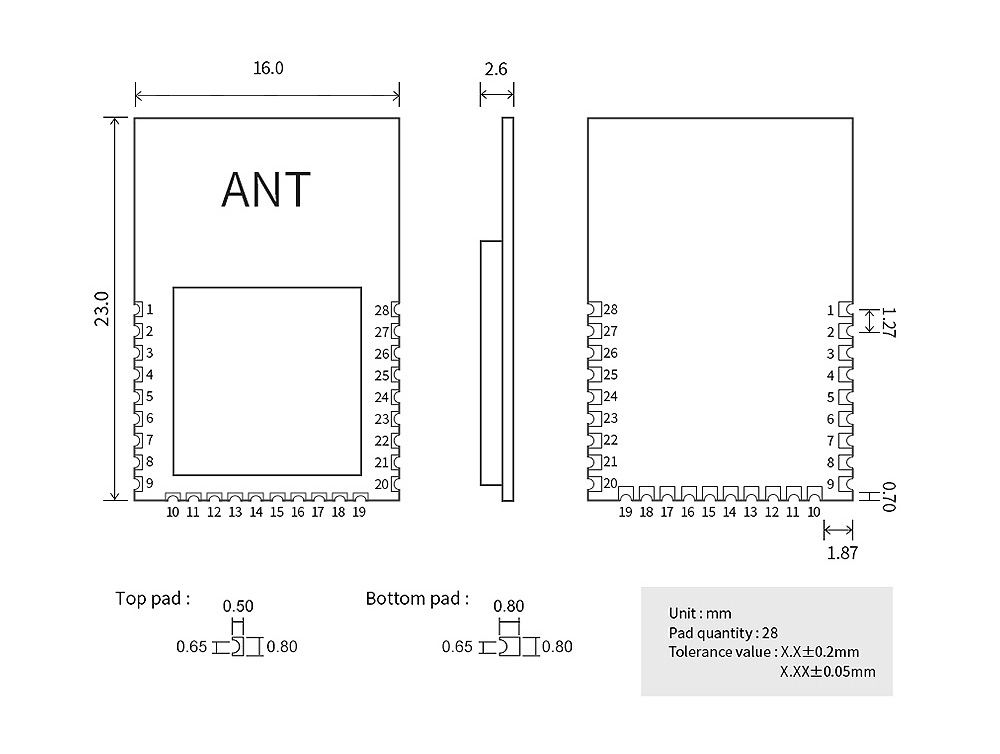

| 接口方式 | 邮票孔 | 引脚间距 1.27mm |
| 外形尺寸 | 23.0*16.0mm | ±0.2mm |
| 天线形式 | PCB 板载天线 | 等效阻抗约 50Ω |
| 产品净重 | 1.2g | ±0.1g |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 电源电压 | 1.9 | 3.3 | 3.8 | V | ≥3.3V 可保证输出功率，超过 3.8V 永久烧毁模块 |
| 通信电平 | - | 3.3 | - | V | 使用 5V TTL 建议加电平转换，否则可能会损坏模组 |
| 发射电流 | - | 12 | - | mA | 3.3V 供电，天线接口为标准 50 欧阻抗下，发射功率 10dBm 的瞬时功耗 |
| 接收电流 | - | 7 | - | mA | - |
| 休眠电流 | - | 3 | - | μA | 软件关断 |

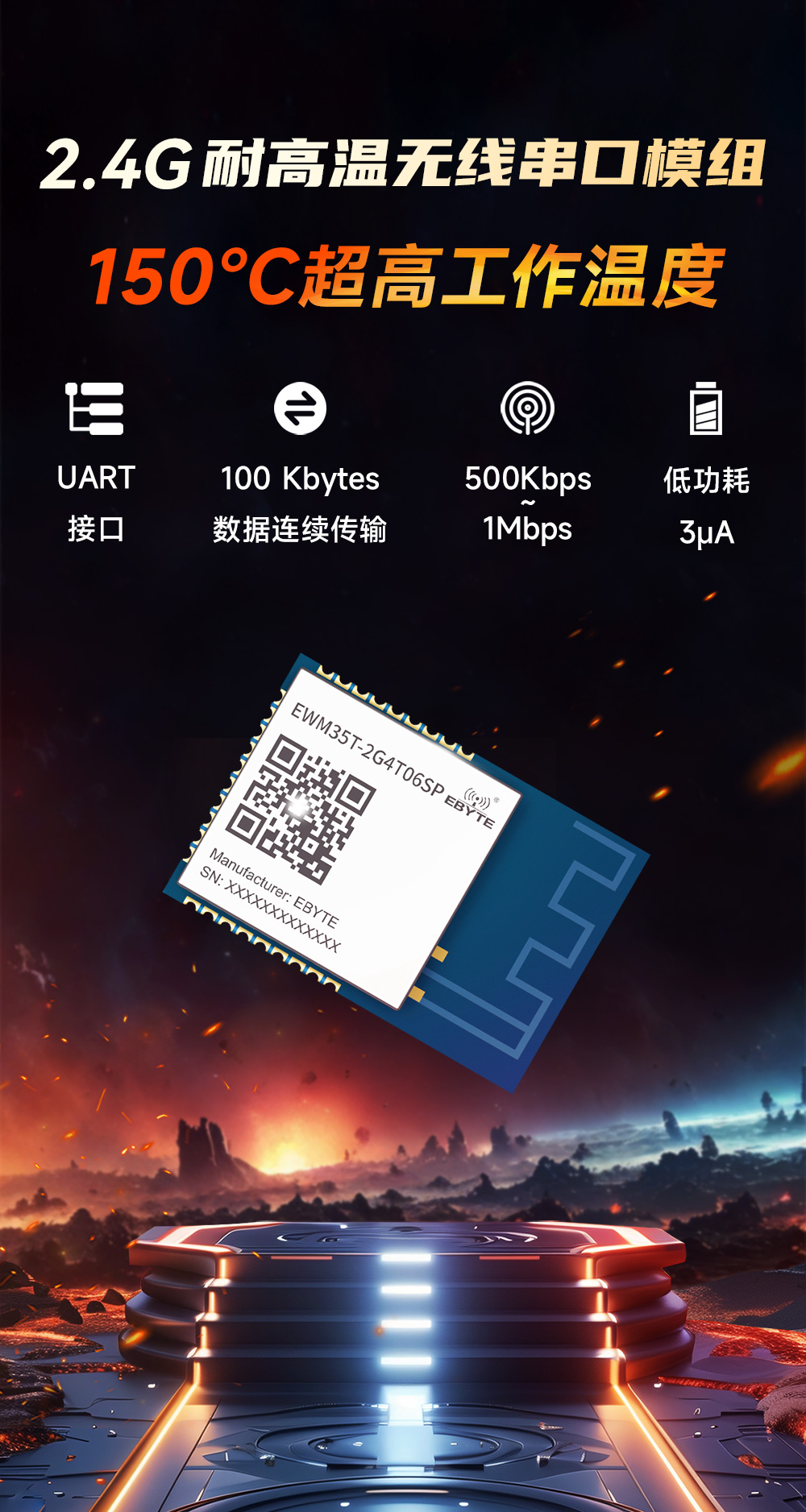

| 工作温度 | -40 | 20 | 150 | ℃ | 工业级设计 |
| 工作湿度 | 10 | 60 | 90 | % | - |
| 储存温度 | -40 | 20 | 150 | ℃ | - |

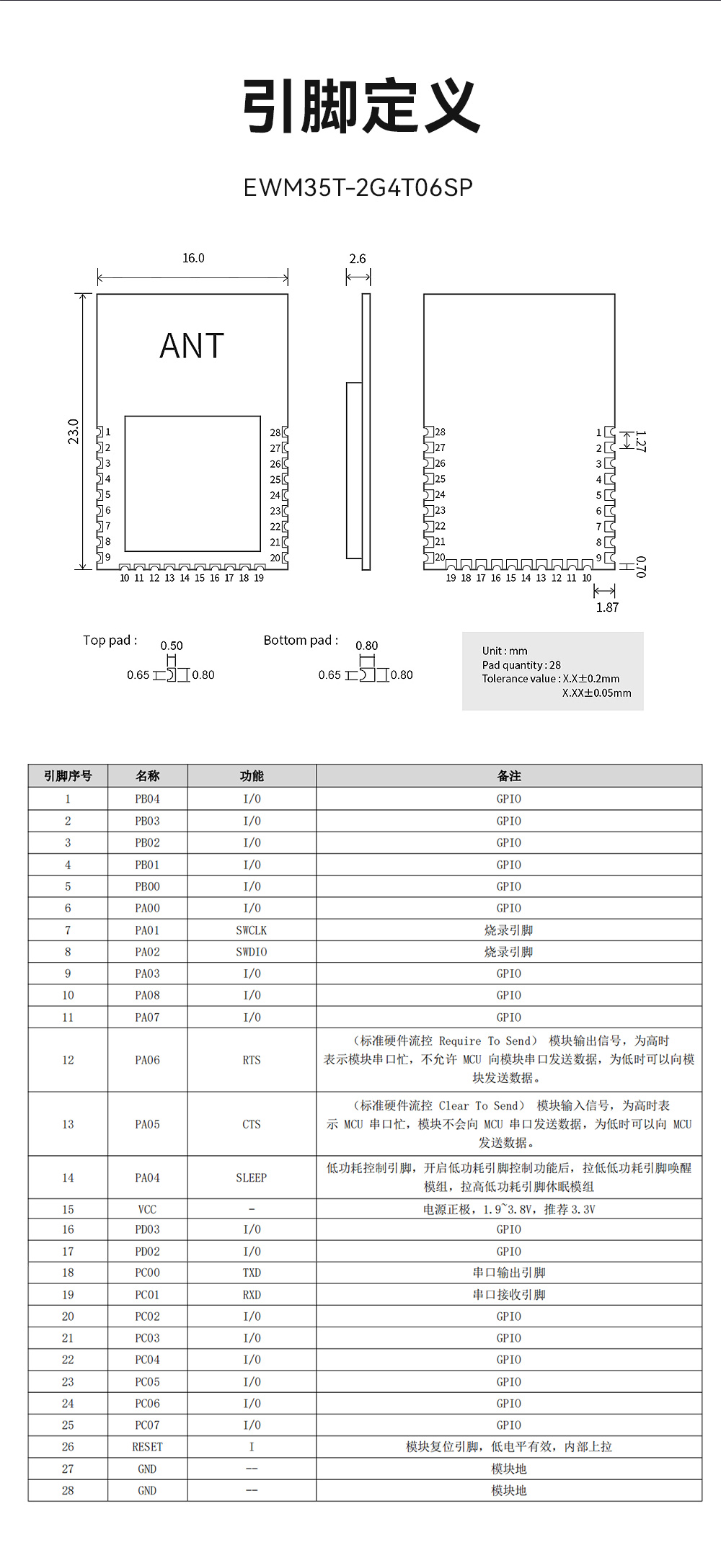

| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | PB04 | I/0 | GPIO |
| 2 | PB03 | I/0 | GPIO |
| 3 | PB02 | I/0 | GPIO |
| 4 | PB01 | I/0 | GPIO |
| 5 | PB00 | I/0 | GPIO |
| 6 | PA00 | I/0 | GPIO |
| 7 | PA01 | SWCLK | 烧录引脚 |
| 8 | PA02 | SWDIO | 烧录引脚 |
| 9 | PA03 | I/0 | GPIO |
| 10 | PA08 | I/0 | GPIO |
| 11 | PA07 | I/0 | GPIO |
| 12 | PA06 | RTS | （标准硬件流控Require To Send）模块输出信号，为高时表示模块串口忙，不允许 MCU向模块串口发送数据，为低时可以向模块发送数据。 |
| 13 | PA05 | CTS | （标准硬件流控Clear To Send）模块输入信号，为高时表示MCU串口忙，模块不会向MCU串口发送数据，为低时可以向MCU发送数据。 |
| 14 | PA04 | SLEEP | 低功耗控制引脚，开启低功耗引脚控制功能，拉低低功耗引脚唤醒模组，拉高低功耗引脚休眠模组， |
| 15 | VCC | - | 电源正极，1.71~3.8V，推荐 3.3V |
| 16 | PD03 | I/0 | GPIO |
| 17 | PD02 | I/0 | GPIO |
| 18 | PC00 | TXD | 串口输出引脚 |
| 19 | PC01 | RXD | 串口接收引脚 |
| 20 | PC02 | I/0 | GPIO |
| 21 | PC03 | I/0 | GPIO |
| 22 | PC04 | I/0 | GPIO |
| 23 | PC05 | I/0 | GPIO |
| 24 | PC06 | I/0 | GPIO |
| 25 | PC07 | I/0 | GPIO |
| 26 | RESET | I | 模块复位引脚，低电平有效，内部上拉 |
| 27 | GND | -- | 模块地 |
| 28 | GND | -- | 模块地 |
