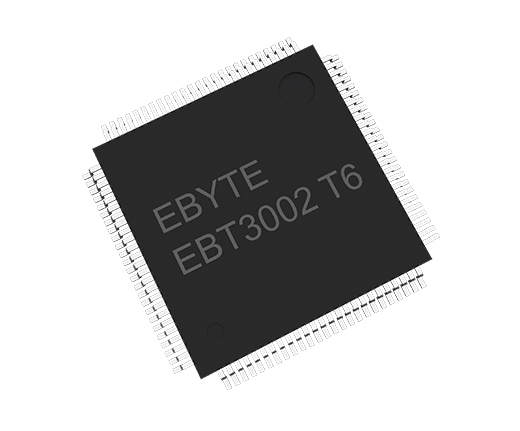

| 项目 | 说明 |
| 工作电压 | 2.4 ~ 3.6V (DC) |
| 工作电流 | 300mA@3.6V |
| 串口电平 | TTL电平(3.3V) |
| 工作模式 | TCP Server(默认)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket连接 | TCP服务器最多支持16路客户端连接 |
| 网络协议 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT |
| IP地址 | 可自定义（默认，192.168.3.7) |
| 域名解析 | 支持 |
| DNS域名解析服务器 | 可自定义（默认114.114.114.114) |
| 配置方式 | 配置工具、AT指令 |
| 本地端口 | 可自定义（默认，通道1～通道8: 8001-8008) |
| 子网掩码 | 255.255.255.0（默认，可自定义） |
| 网关 | 192.168.3.1（默认，可自定义） |
| 串口缓存 | 512Byte |
| 打包机制 | 512 Byte |
| 串口波特率 | 2400 ~115200 bps（默认115200) |
| 数据位 | 8 |
| 停止位 | 1（默认）、2 |
| 校验位 | None（默认）、Odd、Even |
| 产品尺寸 | 14×14×1.5 mm(L×W×H) |
| 产品重量 | 0.7g |
| 工作温湿度 | -40~ +85℃.5%~95%RH(无凝露） |
| 存储温湿度 | -40~ +105℃.5%~95%RH（无凝露） |
| 序号 | 定义 | 描述 |
| 1 | WDT | 悬空即可 |
| 2-5,7,23-24,29-32,35-36,38, 59-60,77,90-91,95-98 | RESERVED | 悬空即可 |
| 6 | VBAT | 外接3.3V |
| 8 | PC14/0SC32IN | 低速外部32.768K晶振 |
| 9 | PC15/OSC320UT | 低速外部32.768K 品振 |
| 10 | VSS_5 | 接地 |
| 11 | VDD_5 | 外接3.3V |
| 12 | OSC_IN | 高速外部8M晶振 |
| 13 | OSC_OUT | 高速外部8M晶振 |
| 14 | NRST | 芯片复位引脚，拉低有效 |
| 15 | TXD6 | 串口6发送脚 |
| 16 | RXD6 | 串口6接收脚 |
| 17 | TXD7 | 串口7发送脚 |
| 18 | RXD7 | 串口7接收脚 |
| 19 | VSSA | 接地 |
| 20 | VREF- | 接地 |
| 21 | VREF+ | 外接3.3V |
| 22 | VDDA | 外接3.3V |
| 25 | TXD2 | 串口2发送脚 |
| 26 | RXD2 | 用口2接收脚 |
| 27 | VSS_4 | 接地 |
| 28 | VDD_4 | 外接3.3V |
| 33 | TXD8 | 串口8发送脚 |
| 34 | RXD8 | 串口8接收脚 |
| 37 | BOOT1 | 默认需拉低 |
| 39 | D-LED-8 | 串口8数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照100mS周期，50mS低电平输出脉冲，无数据时输出高电平 |
| 40 | D-LED-7 | 串口7数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照10OmS周期，5OmS低电平输出脉冲，无数据时输出高电平 |
| 41 | D-LED-6 | 串口6数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照100mS周期，5OmS低电平输出脉冲，无数据时输出高电平 |
| 42 | D-LED-5 | 串口5数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照100mS周期，50mS低电平输出脉冲，无数据时输出高电平 |
| 43 | D-LED-4 | 串口4数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照100mS周期，5OmS低电平输出脉冲，无数据时输出高电平 |
| 44 | DHLED-3 | 串口3数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照100mS周期，50mS 低电平输出脉冲，无数据时输出高电平 |
| 45 | D-LED-2 | 串口2数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照10OmS周期，50mS 低电平输出脉冲，无数据时愉出高电平 |
| 46 | D-LED-1 | 串口1数据收发指示，上电后未检测到网线时默认拉低，有数据收发时按照10OmS周期，500mS低电平输出脉冲，无数据时输出高电平 |
| 47 | TXD3 | 串口3发送脚 |
| 48 | RXD3 | 串口3接收脚 |
| 49 | VSS_I | 接地 |
| 50 | VI0_1 | 外接3.3V |
| 51 | 485-EN-4 | 串口4发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 52 | 485-EN-3 | 串口3发送指示〔可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 53 | 485-EN-2 | 串口2发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 54 | 485-EN-1 | 串口1发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 55 | 485-EN-8 | 串口8发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 56 | 485-EN-7 | 串口7发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 57 | 485-EN-6 | 串口6发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 58 | 485-EN-5 | 串口5发送指示（可作为485发送使能引脚），发送中拉高，空闲时拉低 |
| 61 | SPD_LED | 以太网接口数据收发指示灯 |
| 62 | LINK_LED | 以太网接口PHY连接状态指示灯 |
| 63 | ETH-RXP | ETH-RXP |
| 64 | ETH-RXN | ETH-RXN |
| 65 | ETH-TXP | ETH-TXP |
| 66 | ETH-TXN | ETH-TXN |
| 67 | Reload | 1.默认拉高 2.先接地再上电，模块进入boot模式 3.应用程序运行时，长按5秒恢复出厂设置 |
| 68 | TXD1 | 串口1发送脚 |
| 69 | RXD1 | 串口2接收脚 |
| 70 | USB1DM | 出厂烧录使用，不用则悬空 |
| 71 | USB1DP | 出厂烧录使用，不用则悬空 |
| 72 | SWD10 | 出厂烧录使用，不用则悬空 |
| 73 | NC | 出厂烧录使用，不用则悬空 |
| 74 | VSS_2 | 接地 |
| 75 | VDD_2 | 外接3.3V |
| 76 | SWCLK | 出厂烧录使用，不用则悬空 |
| 77 | RESERVED | 系统状态指示，上电未检测到网线时输出低电平，检测到网线后输出2S周期脉冲，运行过程中拔出网线输出周期Ⅰ秒周期，100mS低电平的脉冲 |
| 78 | TXD4 | 串口4发送脚 |
| 79 | RXD4 | 串口4接收脚 |
| 80 | TXD5 | 串口5发送脚 |
| 81 | L-LED1 | 串口1网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 82 | L-LED2 | 串口2网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 83 | RXD5 | 串口5接收脚 |
| 84 | L-LED3 | 串口3网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 85 | L-LED4 | 串口4网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 86 | L-LED5 | 串口5网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 87 | L-LED6 | 串口6网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 88 | L-LED7 | 串口7网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 89 | L-LED8 | 串口8网络链接状态指示灯引脚，上电后未检测到网线时输出低电平,检测到网线后输出高电平，有网络连接时输出低电平 |
| 92 | USB2DM | 出厂烧录使用，不用则悬空 |
| 93 | USB2DP | 出厂烧录使用，不用则悬空 |
| 94 | B00TO | 升级使用，拉低上电进入BOOT模式，不用则悬空 |
| 99 | VSS_3 | 接地 |
| 100 | VI0_3 | 外接3.3V |
