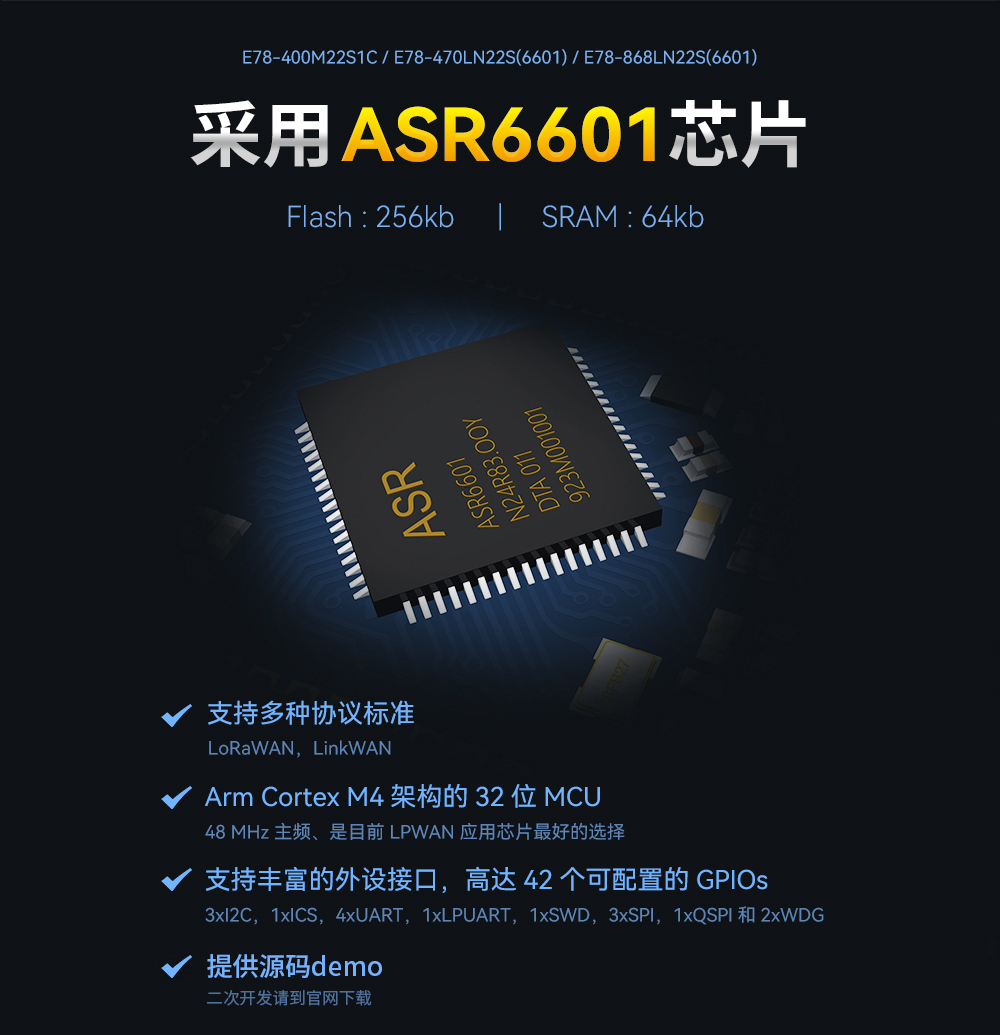

lora芯片方案：ASR6601CB
发射功率：22dBm
通信距离：5.6km
产品尺寸：14*20mm
产品重量：1.58g
产品简介：E78-915LN22S(6601)系列产品是成都亿佰特电子科技有限公司设计生产的标准LoraWan节点模块，工作频段EU850~925MHZ，支持US915/EU868标准，支持CLASS –A/CLASS-C节点类型，支持ABP/OTAA两种入网方式，同时该模块具备多种低功耗模式，外部通信接口采用标准UART，用户通过AT指令简单配置即可接入标准LoraWan网络中，是当下物联网应用的绝佳选择。
| 主要参数 | 参数值 | 备注 |
| 核心 IC | ASR6601CB | - |
| 尺寸 | 20* 14*2.8 mm | - |
| 模块净重 | 1.2g | - |
| 工作温度 | -40 ~ 85℃ | - |
| 工作湿度 | 10% ~ 90% | - |
| 储存温度 | -40 ~ 125°C | - |
发射电流（Lora@2.4kbps） | 110~130mA | - |
接收电流（Lora@2.4kbps） | 13~15mA | - |
| 关断电流 | 2.4~2.6uA | - |
| 发射功率 | 22dBm | - |
| 接收灵敏度 | -139~-140dBm | - |
| TCXO 晶振 | 32MHz | - |
| TCXO 晶振电压配置 | 1.8~3.3V | - |
| 推荐工作频段 | 868/900/915MHz | - |
| 参考距离 | 5600m | 晴朗空旷，天线高度 2 米，空中速率 1kbps |
| 晶振频率 | 32MHz | - |
| 调制方式 | LoRa(推荐) | GFSK Mode ，FLRC Mode，LoRa Mode |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.27mm | - |
| 通信接口 | SPI | 0～10Mbps |
| 天线接口 | IPEX/PCB | 默认 PCB 天线，等效阻抗约 50Ω |
| 序号 | 引脚 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | VCC | - | 供电电源，范围 2.5～3.7V（建议外部增加陶瓷滤波电容） |
| 3 | SETB | - | 低功耗唤醒引脚 |
| 4 | DIO1 | 输入/输出 | NC（保留引脚） |
| 5 | BUSY | 输入/输出 | NC（保留引脚） |
| 6 | I2C_SDA | 输入/输出 | NC（保留引脚） |
| 7 | I2C_SCL | 输入/输出 | NC（保留引脚） |
| 8 | UART_CTS | 输入/输出 | NC（保留引脚） |
| 9 | UART_RTS | 输入/输出 | NC（保留引脚） |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | ANT | - | 天线接口，邮票孔（50 欧姆特性阻抗） |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | GND | - | 地线，连接到电源参考地 |
| 14 | GND | - | 地线，连接到电源参考地 |
| 15 | GND | - | 地线，连接到电源参考地 |
| 16 | XRES | 输入 | 外部复位引脚 |
| 17 | ADC_IN | 输入 | NC（保留引脚） |
| 18 | AUX | 输入/输出 | NC（保留引脚） |
| 19 | SETA | 输入/输出 | NC（保留引脚） |
| 20 | UART_RX | 输入/输出 | UART RX 引脚 |
| 21 | UART_TX | 输入/输出 | UART TX 引脚 |
| 22 | SWD_DATA | 输入/输出 | SWD Data 引脚 |
| 23 | SWD_CLK | 输入/输出 | SWD Clock 引脚 |
| 24 | GND | - | 地线，连接到电源参考地 |
| 25 | SPI_MISO | 输入/输出 | SPI MISO 测试点，已内部连接，不能用作外部 SPI |
| 26 | SPI_NSS | 输入/输出 | SPI NSS 测试点，已内部连接，不能用作外部 SPI |
| 27 | SPI_MOSI | 输入/输出 | SPI MOSI 测试点，已内部连接，不能用作外部 SPI |
| 28 | SPI_SCK | 输入/输出 | SPI SCK 测试点，已内部连接，不能用作外部 SPI |
