E78-470LN22S(6601) LoraWan节点模块

芯片方案:ASR6601

工作频率:CN470~510MHZ

发射功率:22dBm

通信距离:5.6km

产品尺寸:14*20mm

产品重量:1.6g±1g

产品简介:E78-470LN22S(6601)产品是亿佰特设计生产的标准LoraWan节点模块,工作频段CN470~510MHZ,支持CLASS–A/CLASS-C节点类型,支持ABP/OTAA两种入网方式,同时,该模块具备多种低功耗模式,外部通信接口采用标准UART,用户通过AT指令简单配置即可接入标准LoraWan网络中,是物联网应用的绝佳选择。

lorawan网关模块

2-E22-T系列lora模块扩频技术E32-T系列lora模块-22-E220-T系列lora无线模块

01
E78-470LN22S(6601)-官网

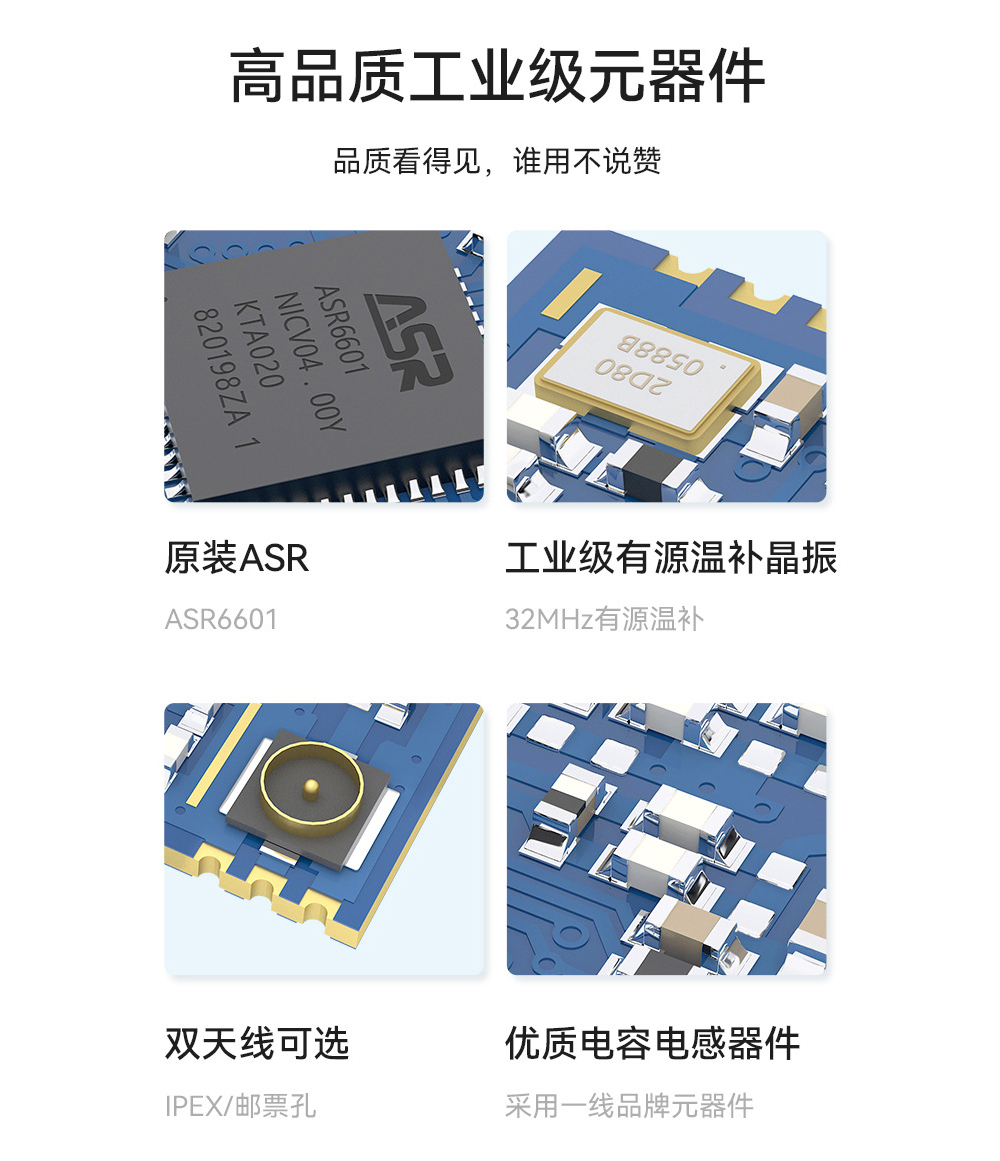

有源温补晶振
lora模块支持多频段无线通信
04
05
06
07
08
10

主要参数参数值
备注
核心 IC
ASR6601CB

-

尺寸
20* 14*2.91 mm

-

模块净重
1.3±0.1g

-

工作温度
-40 ~ 85℃

-

工作湿度
10% ~ 90%

-

储存温度
-40 ~ 125°C

-

发射电流(Lora@2.4kbps)

110~130mA

-

接收电流(Lora@2.4kbps)

13~15mA

-

关断电流
2.4~2.6uA

-

发射功率
22dBm

-

接收灵敏度
-139~-140dBm

-

TCXO 晶振
32MHz

-

TCXO 晶振电压配置
1.8~3.3V

-

推荐工作频段
470/490/510MHz

-

参考距离
5600m

晴朗空旷,天线高度 2 米,空中速率 1kbps

晶振频率
32MHz

-

调制方式
LoRa(推荐)

GFSK Mode ,FLRC Mode,LoRa Mode

封装方式
贴片式

-

接口方式
1.27mm

-

通信接口
SPI

0~10Mbps

天线接口
IPEX/PCB

默认 PCB 天线,等效阻抗约 50Ω


09

序号
引脚引脚方向引脚用途
1GND-

地线,连接到电源参考地

2VCC
-

供电电源,范围 2.5~3.7V(建议外部增加陶瓷滤波电容)

3SETB
-

低功耗唤醒引脚

4DIO1
输入/输出

NC(保留引脚)

5BUSY
输入/输出

NC(保留引脚)

6I2C_SDA
输入/输出

NC(保留引脚)

7I2C_SCL
输入/输出

NC(保留引脚)

8UART_CTS
输入/输出

NC(保留引脚)

9UART_RTS
输入/输出

NC(保留引脚)

10GND-

地线,连接到电源参考地

11ANT
-

天线接口,邮票孔(50 欧姆特性阻抗)

12GND-

地线,连接到电源参考地

13GND

-

地线,连接到电源参考地

14GND
-

地线,连接到电源参考地

15GND
-

地线,连接到电源参考地

16XRES
输入

外部复位引脚

17ADC_IN
输入

NC(保留引脚)

18AUX
输入/输出

NC(保留引脚)

19SETA
输入/输出

NC(保留引脚)

20UART_RX
输入/输出

UART RX 引脚

21UART_TX
输入/输出

UART TX 引脚

22SWD_DATA
输入/输出

SWD Data 引脚

23SWD_CLK
输入/输出

SWD Clock 引脚

24GND-

地线,连接到电源参考地

25SPI_MISO
输入/输出

SPI MISO 测试点,已内部连接,不能用作外部 SPI

26SPI_NSS
输入/输出

SPI NSS 测试点,已内部连接,不能用作外部 SPI

27SPI_MOSI
输入/输出

SPI MOSI 测试点,已内部连接,不能用作外部 SPI

28SPI_SCK
输入/输出

SPI SCK 测试点,已内部连接,不能用作外部 SPI
