在现代工业自动化系统中，实时性是衡量通信系统性能的核心指标。无论是机械臂的精密运动控制，还是高速生产线的同步协调，都需要在毫秒甚至微秒级的时间内完成数据交换。CANopen协议栈中的PDO（Process Data Object，过程数据对象）正是为满足这一严苛需求而设计的专用通信机制。
与SDO服务数据对象机制的可靠但相对低速的服务型通信不同，PDO过程数据对象机制专为实时、高优先级的数据传输而生。它采用"无确认、高速度"的设计理念，直接映射对象字典中的过程变量，以最小的协议开销实现传感器数据、电机位置、控制器输出等关键信息的快速交换。本文将深入解析PDO的映射机制、传输类型和实际应用，揭示这一实时通信技术的核心奥秘。
PDO过程数据对象的设计哲学可以用"极简、极速、极高优先级"来概括。它摒弃了传统通信中的确认机制、握手机制和复杂的协议头，直接将对象字典中的数据打包成CAN帧发送。这种设计使得PDO成为CANopen网络中效率最高的数据传输方式，单帧传输延迟可控制在数十微秒级别。
在典型的运动控制系统中，位置指令、速度反馈、转矩电流等关键控制量都通过PDO传输。一个周期内可能需要交换数十个PDO，任何延迟都可能导致控制精度下降甚至系统振荡。因此，深入理解PDO的工作机制，是开发高性能CANopen系统的必修课。
PDO专为实时、高优先级的数据传输设计，通常用于传感器数据、电机位置、控制器输出等过程变量的快速交换，不提供确认机制，以追求最高效率。

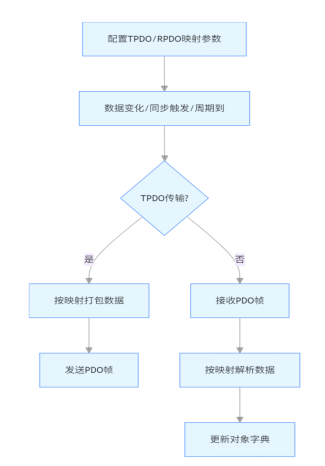

PDO的灵活性体现在其强大的映射机制上。每个PDO都可以映射对象字典中的一个或多个条目，这种映射关系由NMT主站在系统配置阶段通过SDO写入，设备在运行过程中按照映射定义自动打包或解析数据。
PDO 过程数据对象的灵活性体现在其映射机制上，每个PDO都可以映射对象字典中的一个或多个条目。
• 作用：定义设备内部对象字典中的哪些变量（以及顺序和数据类型）将被打包到某个TPDO帧中并周期性发送。
• 配置：NMT 主站通过 SDO 配置从站的TPDO映射参数，例如将0x1A00:01 设置为 0x30010120 表示 TPDO1 的第一个映射条目是 OD 索引 0x3001、子索引 0x01 的 32 位变量。
• 作用：定义当设备接收到某个RPDO 帧时，帧中的数据如何被解析并写入到设备对象字典中的相应变量。
• 配置：由NMT主站通过SDO配置从站的RPDO映射参数，例如将0x1600:01设置为 0x30000120表示RPDO1接收到的数据将被写入 OD索引0x3000、子索引0x01的32位变量。
• Synchronous (同步)：收到SYNC 消息后发送 / 接收；
• Asynchronous (异步 / 事件驱动)：当映射的变量值发生变化、达到特定阈值或周期时间到时发送；
• Cyclic (周期性)：按照预设的时间间隔自动发送（独立于SYNC）；
• Remote Request (远程请求，TPDO)：收到一个空的对应PDO COB-ID 的帧时发送。
Node-ID 0x10（作为TPDO生产者）的TPDO1 映射了其对象字典中 0x3001:01（假设是32 位输入值，如传感器测量值），当该值发生变化或定时器触发时，设备需要发送该值。
• COB-ID：0x190 (0x180 + 0x10)；
◦ 0x180 是 TPDO1 的基地址。
• Data：[0x78, 0x56, 0x34, 0x12]；
◦ 假设 0x3001:01 的当前值为 0x12345678；
◦ CANopen 通常使用小端序 (Little-endian) 传输多字节数据，低位字节0x78 在前，高位字节 0x12 在后；
◦ 接收方解析此PDO 帧后，会将内部对应映射的0x3001:01 变量更新为 0x12345678。
主站（作为RPDO 生产者）向 Node-ID 0x10（作为 RPDO 消费者）的 RPDO1 写入 0x3000:01（假设是 32 位输出值，如电机速度设定值）。
Node-ID 0x10 的对象字典中 0x1600:01 已被配置为映射到 0x3000:01。
• COB-ID：0x210 (0x200 + 0x10)；
◦ 0x200 是 RPDO1 的基地址。
• Data：[0xAA, 0xAA, 0x00, 0x00]；
◦ 主站希望将0x3000:01 的值设置为 0x0000AAAA；
◦ 由于是小端序，数据字节为0xAA, 0xAA, 0x00, 0x00；
◦ Node-ID 0x10 接收到此帧后，其内部对象字典0x3000:01 的值将被更新为 0x0000AAAA，设备的应用层会根据新值控制输出。
CANopen协议为PDO定义了多种传输触发机制，以适应不同的应用场景和实时性要求。
同步传输模式下，TPDO的发送和RPDO的接收都由SYNC同步消息触发。SYNC消息是网络中的时间基准，通常由NMT主站以固定周期广播，COB-ID固定为0x080。所有配置为同步模式的设备在接收到SYNC后，立即发送或处理对应的PDO。
这种模式的优势在于确定性时序。在一个SYNC周期内，所有传感器数据被同时采样并通过TPDO发送，所有执行器同时通过RPDO接收指令并执行。这种严格的时间同步对于多轴运动控制、机器人协调等应用至关重要，能够有效避免由于时间差导致的控制误差。
异步传输模式，也称为事件驱动模式，当映射的变量值发生变化、达到特定阈值或内部事件触发时，设备立即发送TPDO。这种模式避免了周期性发送相同数据造成的总线负载浪费，特别适用于变化缓慢或间歇性变化的信号，如温度传感器、开关状态等。
事件驱动模式的关键在于合理设置变化阈值和死区时间。阈值过小可能导致总线频繁触发，负载过高；阈值过大则可能漏报关键变化。死区时间的设置可以防止信号抖动导致的重复触发，确保通信的稳定性。
周期性传输模式下，PDO按照设备内部预设的时间间隔自动发送，独立于SYNC消息。这种模式适用于需要固定采样率但无需严格网络同步的场景，如某些监控系统的状态上报。
周期时间的配置需要权衡实时性和总线负载。短周期提供更高的实时性但增加总线占用，长周期节省带宽但降低响应速度。在多设备网络中，建议将各设备的周期时间错开，避免PDO在同一时刻发送导致的总线冲突。
远程请求模式仅适用于TPDO。当消费者需要获取某个TPDO的最新数据时，可以发送一个空的对应PDO COB-ID的远程帧。TPDO生产者在接收到远程请求后，立即发送当前的PDO数据。
这种模式适用于非周期性的数据查询需求，如诊断工具获取设备状态、上位机按需刷新显示等。需要注意的是，远程请求会打断设备的正常传输周期，应谨慎使用以避免影响实时性能。
在多轴伺服系统中，位置指令、速度反馈、电流实际值等关键变量通过PDO以毫秒级周期交换。主站通过RPDO向各伺服驱动器发送目标位置，驱动器通过TPDO返回实际位置和状态信息，形成高速闭环控制。PDO的实时性直接决定了系统的控制带宽和动态响应性能。
在大型过程控制系统中，分布式IO模块通过PDO与主控制器交换模拟量输入输出、数字量状态等数据。TPDO将现场传感器数据实时上报，RPDO接收控制指令驱动执行机构。PDO的高效传输确保了控制回路的快速响应，满足过程控制对实时性的严格要求。
在安全要求高的应用中，紧急停止信号通过高优先级的RPDO传输。由于PDO无确认机制，指令能够以最快速度到达执行设备，触发安全关断动作。配合CAN总线的优先级仲裁机制，安全相关的PDO可以配置为最高优先级，确保在总线拥塞时仍能及时传输。
PDO的高效性是以牺牲确认机制为代价的，因此必须合理规划总线负载。建议通过计算所有PDO的周期和长度，评估总线利用率，确保峰值负载不超过总线容量的70%。对于非关键数据，应考虑使用SDO或降低PDO发送频率。
由于PDO无确认机制，发送方无法确知接收方是否正确接收。工程上通常采用心跳机制监控设备在线状态，结合应用层的校验机制确保数据有效性。对于关键指令，可在应用层实现简单的请求-响应协议作为补充。
使用CAN分析仪捕获PDO通信时，重点关注SYNC消息与PDO之间的时间关系。在同步模式下，各PDO应在SYNC后固定时间窗口内发送，过大的抖动表明设备处理能力不足或总线拥塞。通过优化设备中断响应优先级、调整SYNC周期，可以改善时序确定性。
综上所述，PDO过程数据对象是CANopen协议实现实时通信的核心技术，其映射机制提供了灵活的数据组织方式，多种传输触发模式适应了多样化的应用需求，无确认设计确保了最高的传输效率。从传感器数据采集到执行器控制，从单设备调试到多系统协调，PDO贯穿了CANopen应用的各个层面。
掌握PDO的工作原理，需要深入理解对象字典映射规则、熟悉小端序数据编码、合理选择传输触发模式，并在实际工程中不断优化总线负载和时序性能。随着工业4.0和智能制造的发展，PDO将继续在实时控制领域发挥关键作用，为工业通信提供可靠的高速数据通道。
