在CANopen协议的通信体系中，PDO（过程数据对象）负责实时数据的快速传输，而SDO（Service Data Object，服务数据对象）则承担着更为基础且关键的任务——提供可靠的、面向服务的参数访问机制。SDO提供了一种可靠的、面向服务的通信机制，用于在CANopen网络中访问和修改对象字典条目，遵循客户端-服务器模型，SDO客户端（通常是NMT主站）向SDO服务器（CANopen从站）请求服务。
SDO是CANopen设备对象字典的"标准接口"，通过这一机制，工程师可以读取设备信息、修改运行参数、甚至进行固件更新，是实现设备配置、调试和维护的核心技术手段。
本文将深入解析SDO的客户端-服务器架构、三种传输类型及其适用场景，并通过实际通信示例帮助读者掌握这一关键技术的实现细节。
SDO通信遵循经典的客户端-服务器模型，这种设计明确划分了通信双方的角色和职责。在这种架构中，SDO客户端通常由NMT主站担任，例如PLC、工控机或上位机软件，它负责发起服务请求；而SDO服务器则是CANopen网络中的各个从站设备，它们接收并处理客户端的请求，返回相应的数据或执行指定的操作。
这种架构的优势在于通信过程的确定性和可控性。客户端完全掌控通信的发起时机和请求内容，服务器则专注于响应处理，双方通过明确的协议规范进行交互，确保了数据传输的可靠性。同时，这种设计也支持多个客户端同时访问不同的服务器，实现了网络资源的灵活利用。
CANopen协议为SDO通信定义了三种传输类型，分别针对不同数据量的应用场景进行优化。工程师需要根据实际数据大小和实时性要求，选择最合适的传输方式。
• 特点：Expedited传输是SDO中最简单高效的传输方式，用于传输数据量小于等于4字节的简单读写请求，是小数据量的高效方案；
• 机制：整个读写操作在单个CAN帧内完成请求和响应，无需额外的分段或确认，非常高效；
• 应用：在实际应用中，Expedited传输广泛用于读取单个参数、设置布尔值或小整数值等场景。例如，读取设备的厂商ID、设置节点的波特率、修改某个控制标志位等操作，都可以通过Expedited传输快速完成。由于其简单高效的特点，Expedited传输是SDO通信中最常使用的传输类型。
• 特点：用于传输数据量大于4字节，但通常小于几十到几百字节的数据，Expedited传输已无法满足需求，此时应采用Segmented分段传输，是中等数据量的可靠选择。
• 机制：传输方式将完整的数据被分成多个段进行传输，每个段传输后都需要接收方发送一个确认帧，形成典型的握手机制，确保每一段数据都被可靠传输接收。
• 应用：Segmented传输的握手机制虽然增加了通信开销，但显著提升了数据传输的可靠性。这种传输方式适用于读取或写入长字符串、大型数组、较长的配置参数等场景。例如，读取设备的序列号、写入多轴运动控制的位置数组、修改较长的设备描述字符串等操作，都适合采用Segmented传输。
• 特点：用于传输大批量数据的优化方案，如固件更新、配置表下载等场景，Segmented传输的逐段确认机制会导致效率低下。为此，CANopen协议定义了Block块传输机制，专门用于处理这类大数据量传输任务。
• 机制：Block传输采用批量确认策略，发送方将数据分成多个块，每个块包含多个数据段。发送方连续发送完一个块的所有数据后，接收方才发送一次确认帧。这种设计大幅减少了握手次数，显著提高了传输效率。
• 支持CRC校验：Block传输通常支持可选的CRC校验功能，在传输完成后进行数据完整性验证，确保大批量数据的准确完整无误。
• 应用：Block传输的典型应用场景包括固件下载更新、批量参数的上传和下载、大型配置表的传输等。在工业现场，当需要对数十台设备进行统一的参数配置更新时，Block传输能够大幅缩短配置时间，提高维护效率。

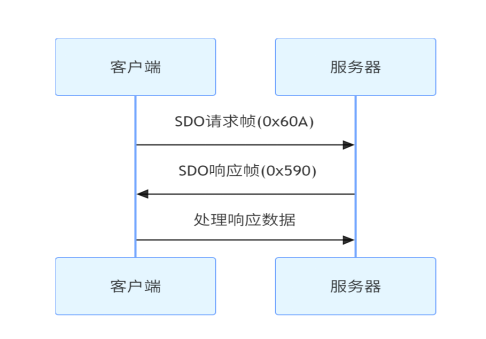

假设在一个自动化控制系统中，NMT主站（Node-ID为0x0A，作为SDO客户端）需要读取Node-ID为0x10的设备（作为SDO服务器）的对象字典中索引0x1000子索引00的参数值。这个参数代表设备类型，是设备识别和兼容性检查的重要信息。
• COB-ID：0x60A (0x600 + 客户端 Node-ID 0x0A)；
◦ 0x600 是SDO Tx（客户端发送给服务器）的基地址
• Data：[0x40, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00] ；
◦ 0x40：SDO 命令字节，表示一个 expedited read request；
◦ 0x00, 0x10：索引 0x1000 (小端序)；
◦ 0x00：子索引 0x00；
◦ 0x00, 0x00, 0x00, 0x00：响应中将包含读取到的值。
• COB-ID：0x590 (0x580 + 服务器 Node-ID 0x10)；
◦ 0x580 是 SDO Rx（服务器发送给客户端）的基地址。
• Data：[0x4B, 0x00, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00]；
◦ 0x4B：SDO 命令字节，表示一个expedited read response；
◦ 0x00, 0x10：索引 0x1000 (回显请求的索引)；
◦ 0x00：子索引 0x00 (回显请求的子索引)；
◦ 0x00, 0x00, 0x00, 0x00：读取到的 0x1000:00 的实际值。
在实际通信过程中，SDO请求可能因各种原因失败，例如请求的索引或子索引在对象字典中不存在、客户端没有足够的权限访问该参数、参数当前处于只读状态无法写入等。当服务器无法成功处理请求时，不会返回正常的响应数据，而是发送一个SDO Abort消息。
SDO Abort消息的命令字节固定为0x80，数据场中包含详细的Abort Code中止代码，用于指示具体的错误原因。常见的中止代码包括0x06020000表示对象字典中不存在该索引、0x06090011表示子索引不存在、0x06010002表示尝试写入只读参数等。客户端通过解析这些中止代码，可以精确定位问题所在，并采取相应的处理措施。
SDO是CANopen设备配置的主要手段。在系统调试阶段，工程师通过SDO读取设备的默认参数，根据实际应用需求进行修改优化，例如调整PDO映射关系、设置通信参数、校准传感器系数等。这些配置信息最终可以保存到设备的非易失性存储器中，成为设备的永久设置。
通过SDO读取对象字典中的状态参数，工程师可以获取设备的详细运行信息，包括当前温度、电压、错误计数、运行时间等。这些信息对于设备的健康状态评估和预防性维护具有重要价值。结合心跳机制，可以构建完整的设备监控体系。
利用SDO的Block传输功能，可以实现设备的在线固件更新。这一功能对于现场部署后的功能升级和漏洞修复尤为重要。通过CAN总线批量更新多台设备的固件，大幅降低了维护成本，提升了系统的可维护性。
熟练掌握对象字典的结构和常用索引是高效使用SDO的基础。建议工程师熟记常用索引，如0x1000-0x1FFF范围的通讯协议参数、0x6000-0x9FFF范围的应用参数等。使用专业的CANopen配置工具可以直观地浏览和编辑对象字典，提高开发效率。
在使用CAN分析仪捕获SDO通信时，注意观察请求帧和响应帧的时间间隔。正常情况下，响应应在数毫秒内返回。如果响应时间过长，可能表明服务器负载过重或存在处理异常。同时，检查命令字节的编码是否正确，这是排查通信故障的常见切入点。
当收到SDO Abort消息时，首先记录完整的中止代码，然后对照CiA 301标准文档中的错误代码表进行查询。理解错误代码的具体含义，能够快速定位是索引错误、权限问题还是数据格式不匹配，从而采取针对性的解决措施。
SDO服务数据对象是CANopen协议中不可或缺的参数访问机制，其客户端-服务器架构和三种灵活的传输类型，满足了从简单参数读取到大批量数据传输的多样化需求。Expedited传输的高效性适用于日常参数访问，Segmented传输的可靠性保障了中等数据量的准确传输，Block传输的优化设计则支撑了固件更新等大数据量应用场景。
在实际工程应用中，深入理解SDO的协议细节，熟练掌握请求帧和响应帧的构造方法，正确处理各种异常情况，是开发稳定可靠的CANopen系统的关键能力。随着工业设备的智能化程度不断提升，SDO将继续在设备配置、诊断维护和远程管理等领域发挥核心作用，成为工业通信技术的重要基石。
