E83-2G4M03S 蓝牙模块的光学导航版蓝牙键盘的完整应用方案。该方案充分利用了E83-2G4M03S 蓝牙模块的双核高性能和丰富外设资源，旨在打造一款高端、多功能、长续航的光学导航版蓝牙键盘无线输入设备。
传统无线键盘市场同质化严重，无法满足专业用户对效率、便携性和续航的极致追求：
· 效率瓶颈：在数字内容创作、编程、财务等场景下，用户需频繁在键盘和鼠标间切换，打断工作流。
· 续航焦虑：普通蓝牙键盘续航短，频繁充电或更换电池影响使用体验。
· 连接性与稳定性：多设备切换繁琐，连接不稳定易断连，办公会议中极为尴尬。
· 功能单一：缺乏自定义能力，无法适应不同用户的个性化高效需求。
本方案核心是采用E83-2G4M03S蓝牙5.4协议版本的蓝牙mesh模块作为键盘的“大脑”，打造一款旗舰级产品：
· 一体化高效输入：集成高精度光学导航杆（指点杆），实现键盘区域内的光标精准操控，告别键盘鼠标切换。
· 超长续航与低功耗：利用E83模块的低功耗特性和蓝牙5.4的节能机制，配合优化后的电源管理，实现数月甚至数年的续航。
· 极速稳定连接：蓝牙5.4提供更快的连接速度、更高的抗干扰能力和更稳定的数据传输。
· 高度可定制化：依托E83双核M33内核的强大性能，支持宏按键、多层键位配置、电量显示等高级功能，并通过手机APP进行个性化设置。

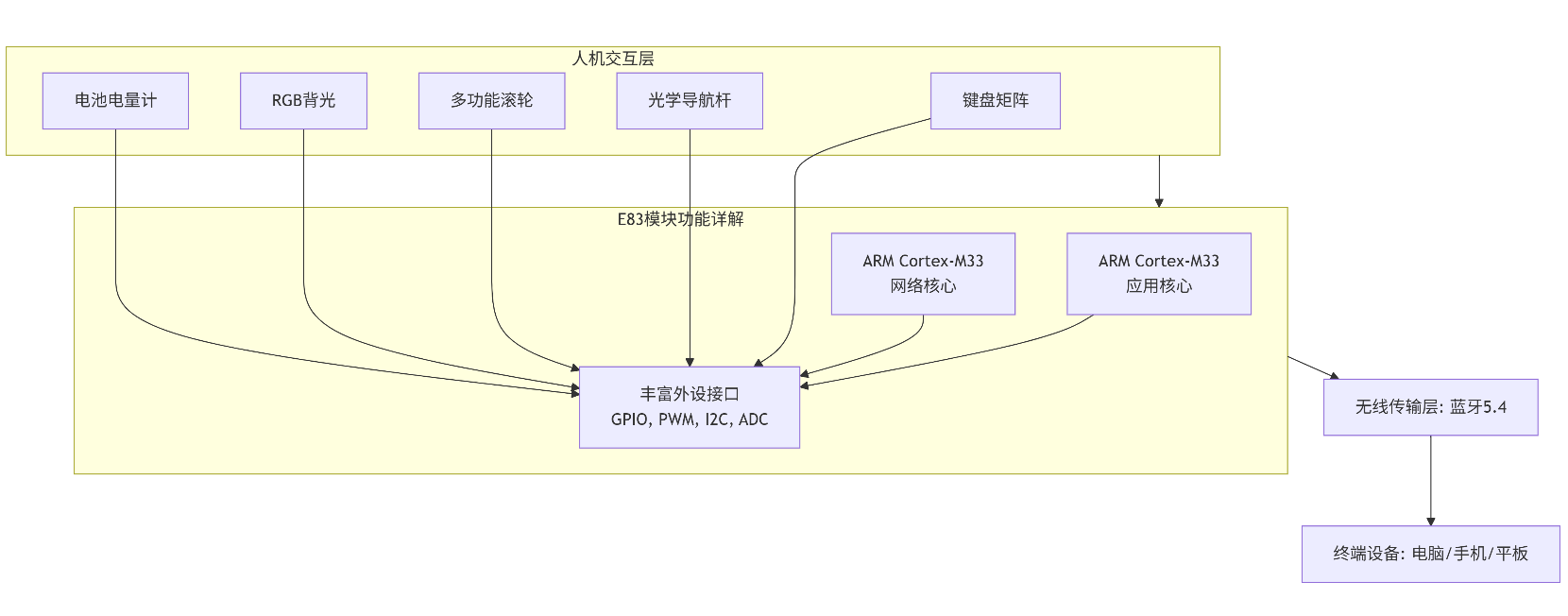

本方案是一个典型的嵌入式系统，E83-2G4M03S模块作为主控，协调所有外设。
主控芯片：E83-2G4M03S
o 双核优势：
§ 应用核心：负责扫描键盘矩阵、处理导航杆数据、管理背光、执行用户逻辑（如宏命令）。性能强劲，确保无延迟感。
§ 网络核心：专责处理蓝牙协议栈（BLE 5.4），确保无线连接的稳定性和低功耗。双核分工，效率极高。
o 丰富外设：
§ GPIO：直接扫描键盘矩阵（8x16或更大矩阵），读取导航杆、滚轮数据。
§ I2C：连接光学传感器芯片（如原相PAW3205），获取精确的光标移动数据。
§ PWM：精确控制RGB LED背光的颜色和亮度。
§ ADC：监测电池电压，实现精准的电量计算和低电报警。
o 大内存：1MB Flash和512KB RAM为复杂的按键逻辑、多层配置和固件升级（OTA）提供了充足空间。
光学导航系统
o 组件：光学导航杆（类似ThinkPad的TrackPoint） + 光学传感器芯片（通过I2C与E83通信）。
o 优势：无需清理鼠标滚轮，精度高，寿命长，可在狭小空间内实现光标控制。
电源管理
o 大容量锂电池：保证长续航。
o 低功耗设计：E83模块在空闲时自动进入休眠模式，键盘无操作时自动进入极低功耗状态，通过任意按键唤醒。
① E83模块接口：将模块的I/O引脚引出至键盘矩阵、导航传感器、背光LED驱动电路。
② 键盘矩阵：合理设计矩阵行列，充分利用E83的GPIO资源。预留二极管防止鬼键。
③ 光学导航电路：光学传感器需稳定供电，I2C总线上拉电阻必不可少。
④ 电源电路：
§ 充电管理：使用专用充电IC管理锂电池充放电。
§ LDO/DC-DC：为E83模块（推荐3.3V）和传感器提供稳定、低噪声的电源。
§ 电量监测：使用专用电量计芯片或E83内部的ADC通过电阻分压监测电池电压。
⑤ PCB布局：
§ 天线区域：严格按照手册要求，保证E83模块的陶瓷天线下方及周围无任何走线和铜箔，并保持净空。
§ 晶振：靠近模块，走线短而粗。
§ 电源去耦：在E83的电源引脚附近放置100nF和10uF的电容。
1. 外设驱动：
§ 编写键盘矩阵扫描程序（带消抖）。
§ 编写I2C驱动，读取光学传感器的位移数据。
§ 编写PWM驱动控制RGB背光。
2. HID配置文件：
§ 使键盘遵循蓝牙HID规范，定义键盘报告描述符，确保被操作系统识别为标准键盘和鼠标。
§ 实现HID Over GATT，这是低功耗蓝牙键盘的标准。
3. 主程序逻辑：
§ 初始化所有外设。
§ 创建任务：键盘扫描任务、导航杆数据处理任务、蓝牙通信任务。
§ 实现多设备切换：在E83中存储多个已配对设备信息，通过快捷键切换。
§ 实现高级功能：宏录制、层切换、电量显示（通过LED指示灯或APP）。
· 烧录固件：通过E83的SWD接口批量烧录初始固件。
· 蓝牙认证：产品需通过蓝牙SIG认证，获取QDID。E83模块本身已具备相关认证，简化终端产品认证流程。
测试目标：验证键盘的功能、性能、可靠性和兼容性。
测试类别 | 测试项 | 合格标准 |
功能测试
| 所有按键触发 | 无冲突，无重复，响应迅速 |
光学导航杆操控 | 光标移动平滑，无跳跃，速度可调 | |
蓝牙连接与重连 | 首次配对成功，开机后3秒内自动重连 | |
多设备切换 | 切换顺畅，无卡顿 | |
性能测试
| 续航时间 | 正常使用下续航> 3个月（关键卖点） |
传输稳定性 | 连续高强度输入8小时，无断连、无丢键 | |
抗干扰能力 | 在2.4G WiFi、USB3.0设备旁使用无异常 | |
兼容性测试 | Windows/macOS/iOS/Android | 均能被正确识别为键盘和鼠标设备 |
· 性能过剩，游刃有余：双核M33架构确保处理复杂任务（如RGB灯效+高速键扫+导航）时依然流畅，为未来功能升级留足空间。
· 协议先进，面向未来：BLE 5.4提供了更好的安全性、更低的功耗和更高的吞吐量，产品生命周期长。
· 集成度高，开发简便：模块已集成射频电路和时钟，极大降低了射频硬件设计难度和风险。
· 工业级品质：-40℃ to +105℃的工作温度范围，确保产品在各种环境下稳定可靠。
模块型号 | 优势 | 劣势 | 适用场景 |
E83-2G4M03S | 性能最强，功能丰富，BLE 5.4 | 成本较高 | 高端、多功能、长续航键盘（本方案） |
E104-BTxx系列 | 集成天线，尺寸更小 | 性能较弱，I/O口可能不足 | 标准版蓝牙键盘，追求极致紧凑 |
其他品牌BLE 4.2模块 | 成本最低 | 性能、功耗、连接速度均落后一代 | 对成本极其敏感的低端市场 |
结论：对于追求差异化、高性能的光学导航键盘，E83-2G4M03S是毋庸置疑的最佳选择。
· 原因：
1. 键盘未进入配对模式（固件逻辑问题或按键损坏）。
2. 蓝牙天线性能不佳（PCB设计缺陷）。
3. 模块射频部分损坏。
· 解决方案：
1. 检查固件：确认长按特定按键（如Fn+Q）能正确触发E83模块的广播模式。
2. 检查天线：用频谱仪检测天线区域的射频信号强度，确保PCB布局符合手册要求。
3. 替换测试：更换一个E83模块，判断是否为模块本身故障。
· 原因：
1. 附近有强2.4GHz干扰源（如WiFi路由器、微波炉）。
2. 电池电压低，导致无线发射功率不足。
3. 软件bug导致E83的网络核心处理蓝牙协议栈出现异常。
· 解决方案：
1. 远离干扰：建议用户避免将键盘接收器（如USB Dongle）放在USB3.0接口旁边。
2. 优化电源管理：在固件中加强低电检测，电压低时提示用户充电。
3. 固件更新：检查并优化蓝牙协议栈的配置参数，如连接间隔（Connection Interval），在功耗和响应速度间取得平衡。
· 原因：
1. 光学传感器初始化参数或数据解析算法不佳。
2. I2C通信受到干扰。
· 解决方案：
1. 算法优化：在固件中增加平滑滤波算法，对原始数据进行处理，使光标移动更跟手。
2. 硬件检查：确保传感器供电稳定，I2C总线加上拉电阻，并远离高频噪声源。
· 原因：
1. RGB背光亮度常开最高。
2. 休眠唤醒机制设置不合理，键盘过早唤醒或难以进入休眠。
3. 电路存在漏电点。
· 解决方案：
1. 功耗优化：在固件中设置更积极的休眠策略（如30秒无操作进入休眠）。默认使用较低背光亮度。
2. 硬件检测：使用电流表测量键盘在不同状态下的功耗，排查异常耗电的元件。
本方案以E83-2G4M03S为核心，构建了一款极具市场竞争力的高端光学导航蓝牙键盘。其强大的双核处理能力、先进的BLE 5.4连接和超低功耗特性，完美支撑了“高效输入+长续航”的核心价值。该方案从硬件设计到软件实现提供了全面的指导，是打造下一代智能无线输入设备的理想蓝图。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多BLE蓝牙模块和蓝牙技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
